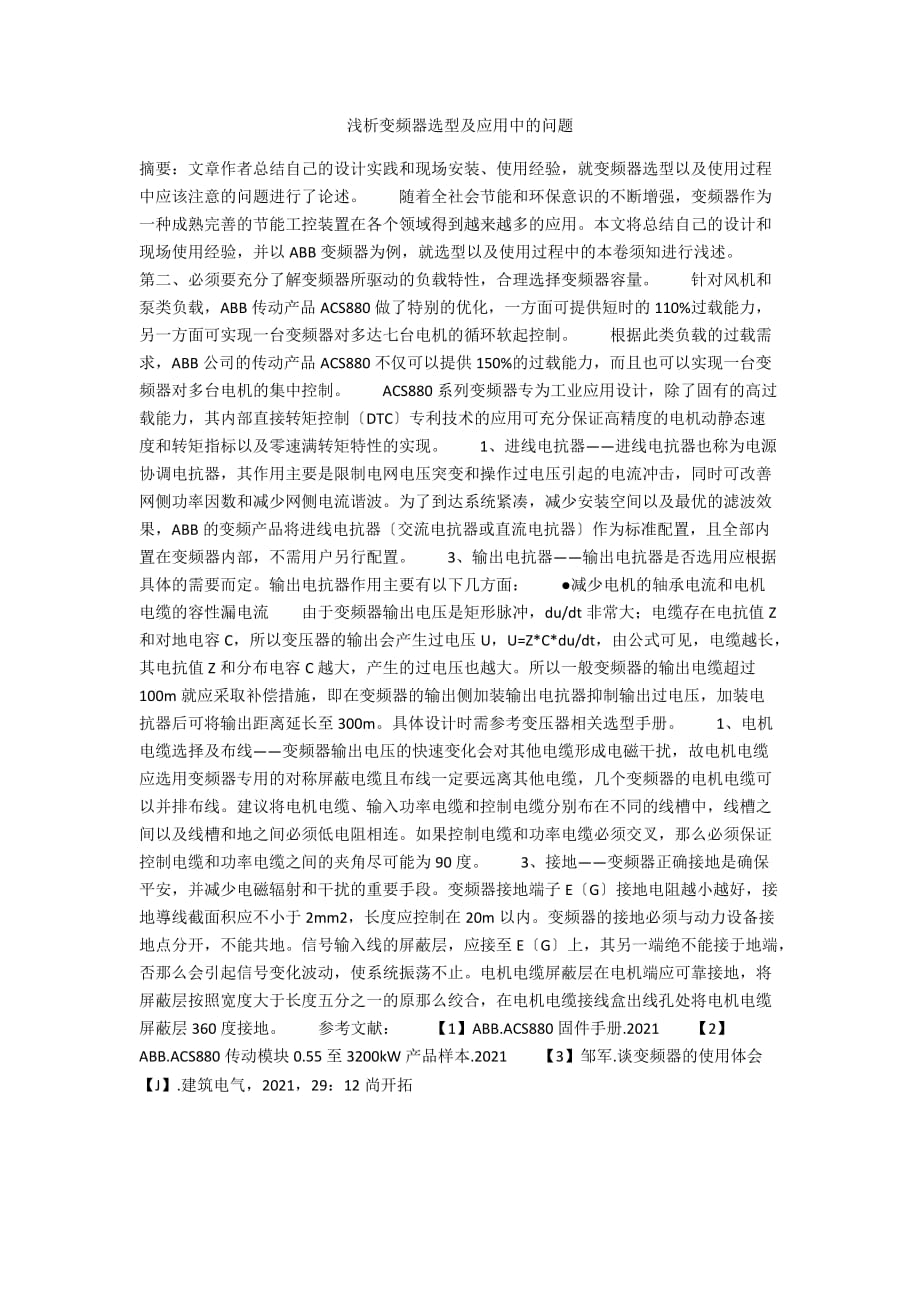

浅析变频器选型及应用中的问题 摘要：文章作者总结自己的设计实践和现场安装、使用经验，就变频器选型以及使用过程中应该注意的问题进行了论述 随着全社会节能和环保意识的不断增强，变频器作为一种成熟完善的节能工控装置在各个领域得到越来越多的应用本文将总结自己的设计和现场使用经验，并以ABB变频器为例，就选型以及使用过程中的本卷须知进行浅述 第二、必须要充分了解变频器所驱动的负载特性，合理选择变频器容量 针对风机和泵类负载，ABB传动产品ACS880做了特别的优化，一方面可提供短时的110%过载能力，另一方面可实现一台变频器对多达七台电机的循环软起控制 根据此类负载的过载需求，ABB公司的传动产品ACS880不仅可以提供150%的过载能力，而且也可以实现一台变频器对多台电机的集中控制 ACS880系列变频器专为工业应用设计，除了固有的高过载能力，其内部直接转矩控制〔DTC〕专利技术的应用可充分保证高精度的电机动静态速度和转矩指标以及零速满转矩特性的实现 1、进线电抗器——进线电抗器也称为电源协调电抗器，其作用主要是限制电网电压突变和操作过电压引起的电流冲击，同时可改善网侧功率因数和减少网侧电流谐波。
为了到达系统紧凑，减少安装空间以及最优的滤波效果，ABB的变频产品将进线电抗器〔交流电抗器或直流电抗器〕作为标准配置，且全部内置在变频器内部，不需用户另行配置 3、输出电抗器——输出电抗器是否选用应根据具体的需要而定输出电抗器作用主要有以下几方面： ●减少电机的轴承电流和电机电缆的容性漏电流 由于变频器输出电压是矩形脉冲，du/dt非常大；电缆存在电抗值Z和对地电容C，所以变压器的输出会产生过电压U，U=Z*C*du/dt，由公式可见，电缆越长，其电抗值Z和分布电容C越大，产生的过电压也越大所以一般变频器的输出电缆超过100m就应采取补偿措施，即在变频器的输出侧加装输出电抗器抑制输出过电压，加装电抗器后可将输出距离延长至300m具体设计时需参考变压器相关选型手册 1、电机电缆选择及布线——变频器输出电压的快速变化会对其他电缆形成电磁干扰，故电机电缆应选用变频器专用的对称屏蔽电缆且布线一定要远离其他电缆，几个变频器的电机电缆可以并排布线建议将电机电缆、输入功率电缆和控制电缆分别布在不同的线槽中，线槽之间以及线槽和地之间必须低电阻相连如果控制电缆和功率电缆必须交叉，那么必须保证控制电缆和功率电缆之间的夹角尽可能为90度。
3、接地——变频器正确接地是确保平安，并减少电磁辐射和干扰的重要手段变频器接地端子E〔G〕接地电阻越小越好，接地導线截面积应不小于2mm2，长度应控制在20m以内变频器的接地必须与动力设备接地点分开，不能共地信号输入线的屏蔽层，应接至E〔G〕上，其另一端绝不能接于地端，否那么会引起信号变化波动，使系统振荡不止电机电缆屏蔽层在电机端应可靠接地，将屏蔽层按照宽度大于长度五分之一的原那么绞合，在电机电缆接线盒出线孔处将电机电缆屏蔽层360度接地 参考文献： 【1】ABB.ACS880固件手册.2021 【2】ABB.ACS880传动模块0.55至3200kW产品样本.2021 【3】邹军.谈变频器的使用体会【J】.建筑电气，2021，29：12尚开拓。
