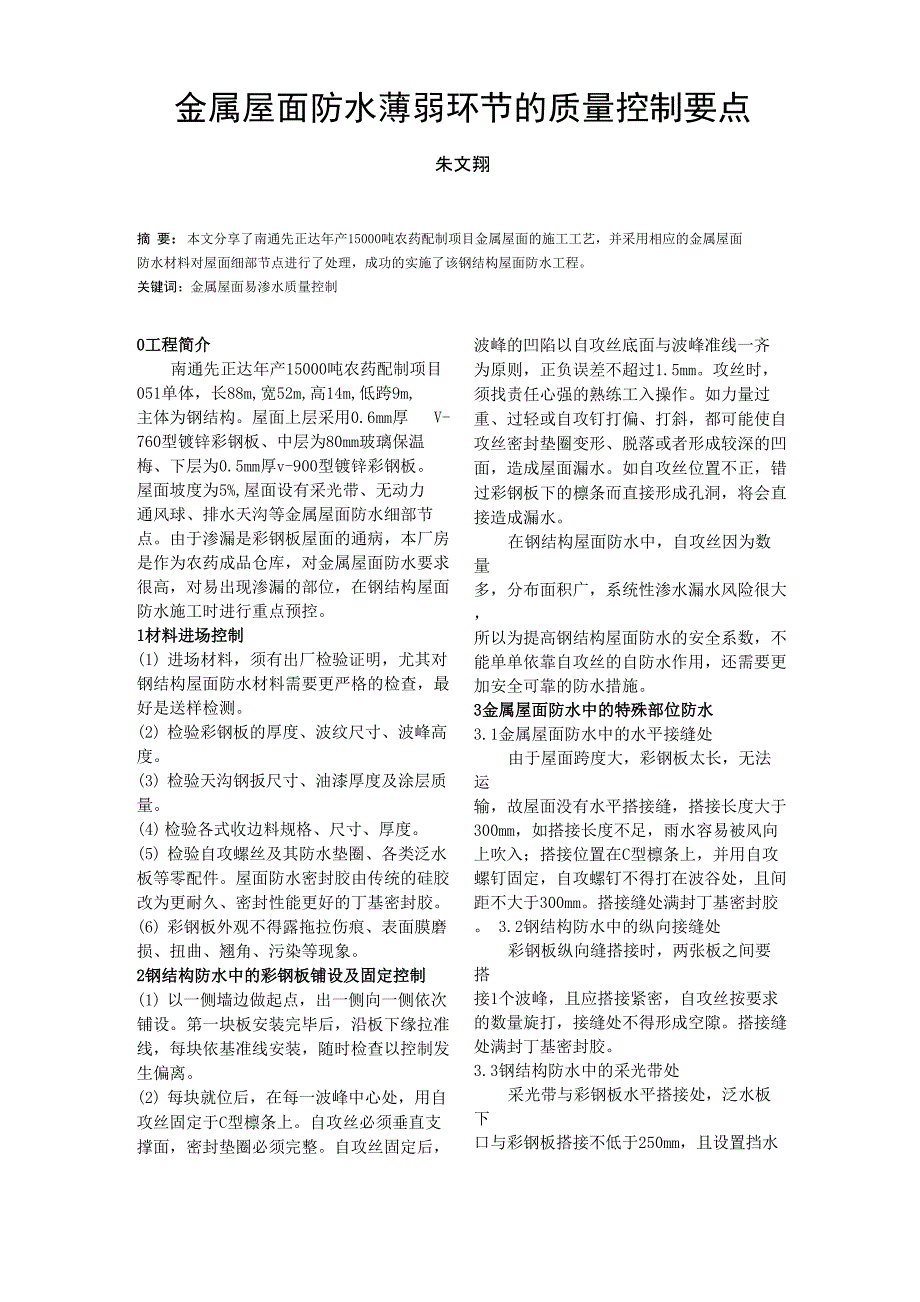

金属屋面防水薄弱环节的质量控制要点朱文翔摘 要：本文分享了南通先正达年产15000吨农药配制项目金属屋面的施工工艺，并采用相应的金属屋面 防水材料对屋面细部节点进行了处理，成功的实施了该钢结构屋面防水工程关键词：金属屋面易渗水质量控制0工程简介南通先正达年产15000吨农药配制项目 051单体，长88m,宽52m,高14m,低跨9m, 主体为钢结构屋面上层采用0.6mm厚 V-760型镀锌彩钢板、中层为80mm玻璃保温 梅、下层为0.5mm厚v-900型镀锌彩钢板 屋面坡度为5%,屋面设有采光带、无动力 通风球、排水天沟等金属屋面防水细部节 点由于渗漏是彩钢板屋面的通病，本厂房 是作为农药成品仓库，对金属屋面防水要求 很高，对易出现渗漏的部位，在钢结构屋面 防水施工时进行重点预控1材料进场控制(1) 进场材料，须有出厂检验证明，尤其对 钢结构屋面防水材料需要更严格的检查，最 好是送样检测2) 检验彩钢板的厚度、波纹尺寸、波峰高 度3) 检验天沟钢扳尺寸、油漆厚度及涂层质 量4) 检验各式收边料规格、尺寸、厚度5) 检验自攻螺丝及其防水垫圈、各类泛水 板等零配件屋面防水密封胶由传统的硅胶 改为更耐久、密封性能更好的丁基密封胶。
6) 彩钢板外观不得露拖拉伤痕、表面膜磨 损、扭曲、翘角、污染等现象2钢结构防水中的彩钢板铺设及固定控制(1) 以一侧墙边做起点，出一侧向一侧依次 铺设第一块板安装完毕后，沿板下缘拉准 线，每块依基准线安装，随时检查以控制发 生偏离2) 每块就位后，在每一波峰中心处，用自 攻丝固定于C型檩条上自攻丝必须垂直支 撑面，密封垫圈必须完整自攻丝固定后， 波峰的凹陷以自攻丝底面与波峰准线一齐 为原则，正负误差不超过1.5mm攻丝时， 须找责任心强的熟练工入操作如力量过 重、过轻或自攻钉打偏、打斜，都可能使自 攻丝密封垫圈变形、脱落或者形成较深的凹 面，造成屋面漏水如自攻丝位置不正，错 过彩钢板下的檩条而直接形成孔洞，将会直 接造成漏水在钢结构屋面防水中，自攻丝因为数量 多，分布面积广，系统性渗水漏水风险很大， 所以为提高钢结构屋面防水的安全系数，不 能单单依靠自攻丝的自防水作用，还需要更 加安全可靠的防水措施3金属屋面防水中的特殊部位防水3.1金属屋面防水中的水平接缝处由于屋面跨度大，彩钢板太长，无法运 输，故屋面没有水平搭接缝，搭接长度大于 300mm，如搭接长度不足，雨水容易被风向 上吹入；搭接位置在C型檩条上，并用自攻 螺钉固定，自攻螺钉不得打在波谷处，且间 距不大于300mm。
搭接缝处满封丁基密封胶 3.2钢结构防水中的纵向接缝处彩钢板纵向缝搭接时，两张板之间要搭 接1个波峰，且应搭接紧密，自攻丝按要求 的数量旋打，接缝处不得形成空隙搭接缝 处满封丁基密封胶3.3钢结构防水中的采光带处采光带与彩钢板水平搭接处，泛水板下 口与彩钢板搭接不低于250mm，且设置挡水 板，并发泡堵头采光带与彩钢板纵扇搭接 处，泛水板与彩钢板应搭接2个波峰，且其 纵向端部应下弯至波谷泛水板上口均应伸 入采光带内不低于60mm，且端部上翻5CM 左右，满封丁基密封胶3.4金属屋面防水中的无动力通风球处 上水平接缝处，泛水板下口应伸入屋脊 盖板不低于200mm,前端部应上弯5CM左右， 并满封丁基密封胶，泛水板与屋脊盖板之 间，不得积水下水平接缝处，泛水板下口 与屋面搭接250mm以上，且设置挡水扳，并 发泡堵头纵向搭接处，泛水板与彩钢板应 搭接2个波峰，且其端部应下延至波谷泛 水板上口均伸入通风球体的泛水内侧50mm 高3.5金属屋面防水中的屋顶散热天窗处 泛水板上端伸入天窗墙板内侧不低于 250mm高，下端与面板搭接长度不低于 250mm，并设置挡水板，并发泡堵头3.6金属屋面防水中的内天沟处落水管材料由PVC改为不易损坏的钢 管，落水口与落水管接头处应满焊。
天沟要 求坡度应不小于0.8%，坡度方向指向落水 口处天沟支座应均匀布置，不得出现明显 挠度，造成积水天沟标准节点满焊焊缝 处应严密，不漏水，涂二底二面防锈漆搭 接在天沟边上的彩钢板，应稍微向下弯曲， 这样可保证雨水顺着彩钢板终端被排出，并 且不会因毛细或风力作用回流内排水天沟是钢结构屋面防水中的重 中之中，除正常焊接严密并至少两底两面防 腐处理外，必须增加额外的防水措施，以增 加天沟防水等级，因为天沟漏水后，难于维 修，成本高，如果更换天沟则成本更高 3.7金属屋面防水中的屋脊瓦处屋脊瓦与彩钢板每边搭接250mm，加挡 水板后，发泡堵头彩钢板上端应离上卷起 5CM高以保证在盖板下方由风吹入的水不 会流入室内3.8金属屋面防水中的屋边收边处收边钢板的搭接长度大于100mm，满封 丁基密封胶拉铆钉间距小于500mm拉铆 钉设于波峰上，进行防水处理4金属屋面防水中的日常施工控制(1) 每日收工前将屋面、天沟上的残屑杂物 清理干净2) 彩钢板切割时，其外露面应朝下，以避 免切割时产生的铁屑贴附于涂膜面，损环面 膜，导致彩钢板锈透漏水一旦涂膜层有划 伤时，应及对涂涮防锈漆3) 施工人员在屋面行走时，沿排水方向应 踏在波谷上，沿檩条方向踏在檩条上。
不得 踏在接缝处，且须穿软质平底鞋以免造成 自攻丝密封不严及密封胶开裂5结束语本工程彩钢板屋面于2013年12月完 工，由于本工程质量预控措施到位，施工人 员认真按预控措施操作，工程至今未出现渗 漏现象作者：南通新华钢结构工程有限公司南通市通州区金通工业集中区226300。
