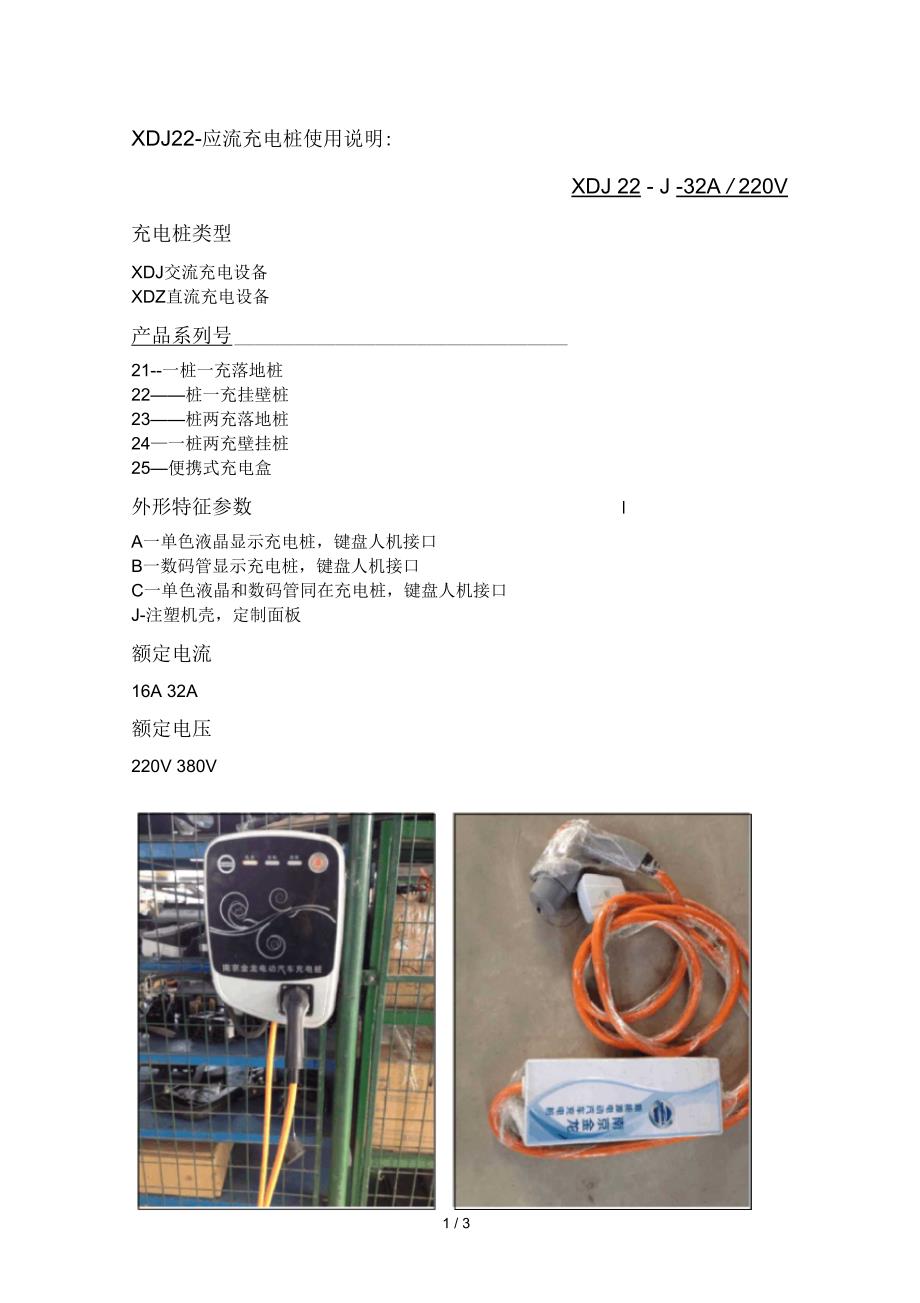

XDJ22-应流充电桩使用说明:XDJ 22 - J -32A / 220V充电桩类型XDJ交流充电设备XDZ直流充电设备产品系列号 21--一桩一充落地桩22——桩一充挂壁桩23——桩两充落地桩24—一桩两充壁挂桩25—便携式充电盒外形特征参数 ।A一单色液晶显示充电桩，键盘人机接口B一数码管显示充电桩，键盘人机接口C一单色液晶和数码管同在充电桩，键盘人机接口J-注塑机壳，定制面板额定电流16A 32A额定电压220V 380V充电接口定义充电桩与充电接口有7个功率或信号触头，接口定义如下图:端了名子功能与电气参数CP充电控制导引线2A/35VCC充电控制导引线2A/35VL (U)单相输入L线（三相输入U线）32ANC1 (V)空（三相输入V线）NC2 (V)空（三相输入W线）N单相输入N线（三相输入中线）32APE接地线充电桩进线说明充电桩的交流进线从背面底部左侧面导入电缆， 打开充电桩的左侧面小门，将进线接在交流进线端子上，如下图：# / 3L N PE「一6交流输入按扭端上电充电桩上电后，系统自检，若正常则红色电源指示灯常亮充电插好充电插头，连接好待充车辆，正常启动充电，绿色色指示灯闪烁 （0.5S亮 0.5S暗）充电完成充电启动后，如果绿色指示灯常亮，黄色指示灯不亮，表示充电完成 或者车端主动要求停止充电。
充电启动后，如果绿色指示灯常亮，黄色指示灯闪烁，表示充电过程 中有故障而停止充电。
