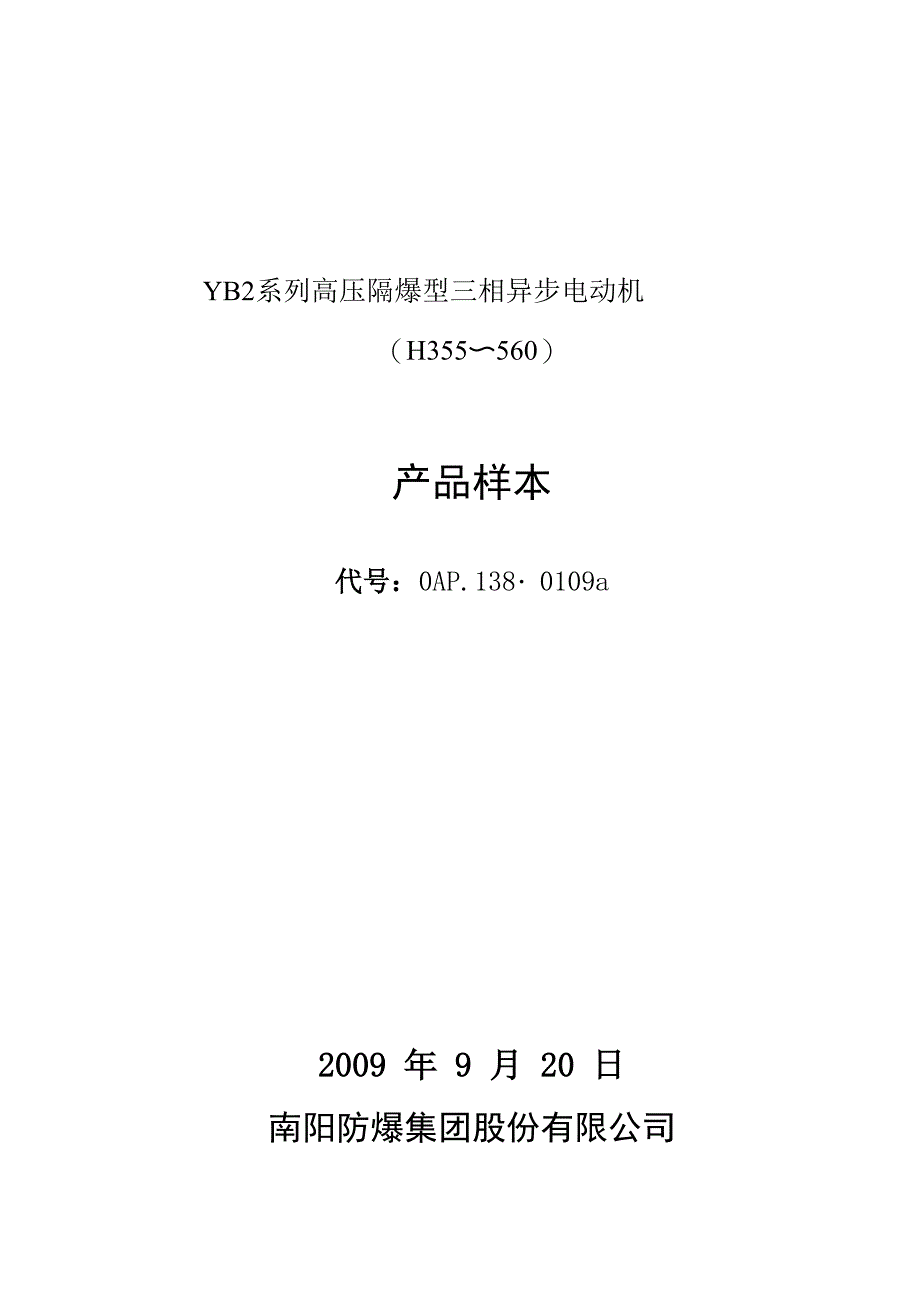

YB2系列高压隔爆型三相异步电动机（H355〜560）产品样本代号：0AP.138・0109a2009 年 9 月 20 日南阳防爆集团股份有限公司目录1. 概述 ………………………………………………… 32. 型号说明 ………………………………………………… 43. 结构说明 ………………………………………………… 44. 使用条件 ………………………………………………… 55. 技术数据 ………………………………………………… 66. 结构及安装和外形尺寸 ……………………………………… 67. 质量保证 ………………………………………………… 68. 订货指南 ………………………………………………… 6尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前， 请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要 的电机，以便准确采购，使其更好地为您服务1. 概述YB2 系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电 动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制 造经验而研制的最新产品，是我公司 YB 系列的更新换代的防爆电机基本系列。
本系列 电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外 形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点本系列电动机的外壳防护和接线盒防护等级可选择为IP54或IP55,冷却方式为 IC411,安装方式为IMB3,也可根据用户要求制成不同的防护类型、冷却方式、安装方 式本系列电动机符合GB755-2000《旋转电机 定额和性能》GB3836.1-2000《爆炸 性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电 气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为Exdl、Exd IIAT4、ExdIlBT4、ExdIICT4，适用于具有爆炸性气体环境的1区、2区危险场所作 为原动机使用,可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中, 驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境Exd IAT4适用于工厂用II类A级，温度组别为T1、T2、T3和T4组的爆炸性气体 环境ExdIBT4适用于工厂用II类B级，温度组别为T1、T2、T3和T4组的爆炸性气体 环境。
ExdICT4适用于工厂用II类C级，温度组别为T1、T2、T3和T4组的爆炸性气体 环境电动机可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-THW户外湿热带型、 YB2-TA户内干热带型、YB2-TAW户外干热带型、YB2-T户内热带型、YB2-TW户外热 带型及 YB2-WF1 户外防中等腐蚀型等气候环境条件用电动机安装尺寸与基本系列电 动机相同2. 型号说明2.1 电动机型号意义：Y B 2 一 450 2 一 2 W异步电动机-隔爆型 —— 改进设计序号轴中心高（450mm）电气设备防爆型式标志（防爆）温度组别（ T4）电气设备类别级别（II类级）2.2 电动机防爆标志代表的意义：3. 结构说明该系列电动机采用国际流行的紧凑型结构，机座、端盖的内外表面均分布有散热 筋，体积小巧，外形美观定子采用外装压结构，绝缘等级为 F 级，定子线圈采用带绝缘铜扁线绕制成型线 圈，经绕包主绝缘并VPI整体浸漆后具有较高的电气强度、机械强度、绝缘性能、防潮 性和热稳定性转子采用鼠笼结构，经高精度校验动平衡，电动机运转平稳，振动小根据不同的功率和转速轴承结构选型:H355〜560-4、6、8P采用滚动轴承；H500〜 560-2P采用滑动轴承（根据GB3836.2-2000《爆炸性气体环境用电气设备 第2部分： 隔爆型“d”》的规定，滑动轴承电机不能做成ExdIICT4结构）。
滚动轴承的电机两 端轴承设不停机注排油装置，可定期补充润滑脂；滑动轴承为端盖式球面滑动轴承，采 用压力供油润滑、油环自润滑或复合式润滑方式（由用户自由选择，如用户无特殊要求 则为压力供油润滑），同时采取了防止轴电流产生的措施 根据用户需要，电动机可安装轴承测温元件或仪表，监测轴承温度；也可根据用 户需要设置定子测温元件、仪表及防冷凝加热装置电动机的隔爆结构采用圆筒型、平面型以及止口型等隔爆型式4. 使用条件4.1. 电动机的使用环境条件：4.1.1. 海拔不超过 1000m4.1.2. 环境空气温度随季节变化，一般不超过40°C注：若电动机指定在海拔超过1000m或环境空气温度高于40C的条件下使用时， 应按GB755的规定4.1.3 •最低环境空气温度，采用滚动轴承的电动机为-15C，对采用滑动轴承的电 动机为 0C4.1.4.环境空气最大相对湿度不超过95% （当温度为25C时）（煤矿井下）或最湿 月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25C（工厂）4 . 1 . 5 .具有甲烷混合物及煤尘爆炸危险的煤矿井下（非采掘工作面）及工厂具有引燃温度组别分别为T1~T4组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。
4. 1. 6.在无显著振动的地方4.1.7.在无破坏金属绝缘的气体和蒸气的环境4. 1. 8.有滴水的地方4.1.9. 安装类别为III类4.1.10. 污染等级为3级4.1.11. 派生产品（-W、TH、THW、TA、TAW、T、TW、WF1）适用的环境条件：YB2 为基本型，适用于户内环境YB2-W适用于户外型环境YB2-TH适用于户内湿热带型环境YB2-THW适用于户外湿热带型环境YB2-TA适用于户内干热带型环境YB2-TAW适用于户外干热带型环境YB2-T适用于户内热带型环境YB2-TW适用于户外热带型环境YB2-WF1适用于户外中等腐蚀的环境4.2. 电动机的使用电气条件：4.2.1. 额定频率：50Hz4.2.2. 额定电压为 3kV 级（包括 3kV、3.3kV、3.6 kV）、6kV 级（包括 6kV、6.3kV、6.6kV）、10kV 级（包括 10kV、10.5kV、11kV）4.2.3. 电动机的工作方式：S1 （连续工作制）4.2.4. 电动机的额定功率、额定电压、额定频率和定额见电动机铭牌上的数据5. 技术数据5.1. YB2系列6kV、10kV电动机电气性能应分别符合表1或表2的规定。
5.2. 电动机的振动速度有效值不大于2.8mm/s6. 结构及安装和外形尺寸6.1. 电动机结构及安装型式YB2系列高压三相异步电动机的结构与安装形式为IMB3,其安装及外形尺寸见表36.2. 电动机接线盒结构电动机接线盒具有优良的隔爆结构性能和较高防护等级,且具有较大的空腔以便于 接线接线盒内设有接线螺栓用于可靠固定外部引线电缆接线口处设有橡胶密封装置 橡胶密封套直径有©65、©58、©51、©44、©37的同心圆，以适用于不同外径的引线电 缆接线口端部设有防止电缆拨脱装置或钢管布线接口7. 质量保证公司视产品质量为企业的生命先后取得 ISO9001、ISO10012、OHS18000、ISO14001 管理体系认证防爆电机首家取得生产许可证拥有国际先进的软件，实现了虚拟样机设计开发将设计-工程分析-模拟装配-失效模 式分析等各个环节组成一个完整的产品开发体系拥有国内最先进的工艺装备和质量检测装备按照质量计划和质量控制加工、制造和 检测第一个零部件对产品进行最终检验和性能测试按照公司质量保证声明，做好产品销售每个环节的服务8. 订货指南8.1. 订货时请注明电动机的型号、额定功率、同步转速、额定电压、额定频率、 防爆标志、结构与安装形式、旋转方向（在电动机轴伸端视之）、使用环境（户内户外）8.2. 选型示例电动机型号：YB2-3551额定功率：185 kW额定电压：6000V额定频率：50Hz同步转速：3000r/min工作制：S1温升考核：80K绝缘等级：F级结构及安装型式：IMB3防护等级： IP55冷却方法：IC411防爆标志：dIIBT4旋转方向：顺时针 使用环境：户外 接线盒位置：右侧出线口朝下 使用环境：海拔不超过1 0 0 0m 定子绕组测温：带 轴承测温：带加热器电压/功率：220V/400W8.3. 如有特殊要求时，如附带轴承测温仪表，高原使用，安装尺寸或型式变化 非正常功率等，请与我公司签订技术协议后，按商定协议内容制造。
8.4. 随着技术的进步和有关国内外标准的修订，样本中尺寸及技术参数有所变动，恕不另行通知，订货后请向我公司索取外形图表1：电动机电气性能(6kV)型号功率(kW)额定电流(A)额定转速(r/min)效率(%)功率因数堵转转矩 倍数堵转电流 倍数最大转矩 倍数噪声(dB(A))飞轮转矩(kg.m2 )重量(kg)同步转速3000r/minYB2 3551-218522.3297694.00.850.772108192330YB2 3552-220024.194.1212420YB2 3553-222026.494.3222510YB2 3554-225029.994.5111252630YB2 3555-228032.794.70.87272760YB2 4001-231536.7298094.9283550YB2 4002-235541.395.0313700YB2 4003-240046.595.2333850YB2 4004-245052.295.3364050YB2 4501-250057.3298095.40.88504600YB2 4502-256064.195.5112544740YB2 4503-263072.195.6594990YB2 4504-271081.095.8665130YB2 5001-280090.4298595.70.89975900YB2 5002-2900101.695.81056100YB2 5003-21000112.696.01156350YB2 5004-21120126.096.11131256650YB2 5601-21250138.9298896.20.901908500YB2 5602-21400155.396.42108750YB2 5603-21600177.196.62309000YB2 5604-21800199.096.72609500同步转速1500r/minYB2 3551-418522.3148693.8。
