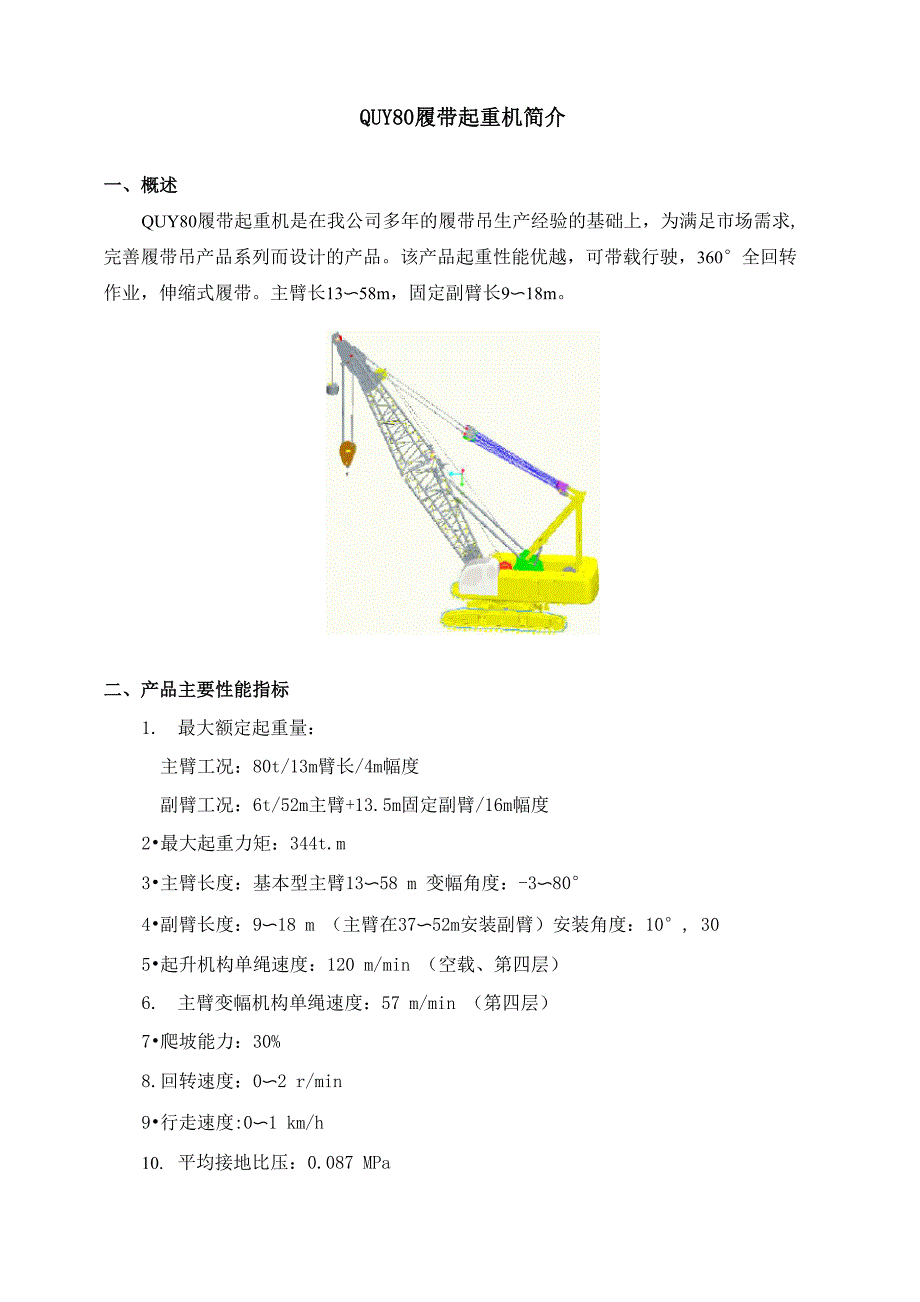

QUY80履带起重机简介一、概述QUY80履带起重机是在我公司多年的履带吊生产经验的基础上，为满足市场需求, 完善履带吊产品系列而设计的产品该产品起重性能优越，可带载行驶，360°全回转 作业，伸缩式履带主臂长13〜58m，固定副臂长9〜18m二、产品主要性能指标1. 最大额定起重量：主臂工况：80t/13m臂长/4m幅度副臂工况：6t/52m主臂+13.5m固定副臂/16m幅度2•最大起重力矩：344t.m3•主臂长度：基本型主臂13〜58 m 变幅角度：-3〜80°4•副臂长度：9〜18 m （主臂在37〜52m安装副臂）安装角度：10°, 305•起升机构单绳速度：120 m/min （空载、第四层）6. 主臂变幅机构单绳速度：57 m/min （第四层）7•爬坡能力：30%8.回转速度：0〜2 r/min9•行走速度:0〜1 km/h10. 平均接地比压：0.087 MPa11•发动机额定输出功率：200kW/2300rpm12. 基本臂状态整机质量：80t （主吊钩，13米臂）13. 运输状态单件最大质量：45t （拆掉履带梁28t）14. 运输状态单件（主机）最大尺寸（长X宽X高）：8420mmX3400 mmX3485 mm15•履带中心距：4.05 m （收缩时2.55m） 履带接地长度：5.37 m三、产品特点及亮点1、 开式泵控变量系统，恒功率控制；回转为闭式系统，微动性能好，动作平稳可 靠，有效利用发动机功率。
2、 高强材料、空间桁架式臂架，重量轻，承载能力高通过不同臂节的组合，主 臂长度可达58米，49米主臂时可安装18米副臂, 52米主臂时可安装13.5米 副臂3、 接地比压小，转弯半径小，可适应恶劣地面4、 黑匣子功能，有效地监测有关作业状态参数，以便故障分析和处理5、 变幅采用拉索式，结构简单6、 该产品配置电喷环保型的发动机，达到欧洲工程机械II号排放标准7、 部件运输重量小，最大部件运输重量不大于45吨，运输方便8、 操纵室宽敞明亮，视野开阔，并配置冷暖空调和音响，操作环境非常舒适9、 注重工业化设计，运用三维造型技术、人机工程学原理，对整机布局、外观造 型、操纵室的布置进行全新的设计，大大提高了操纵的舒适性和整机的可维修 性，体现以人为本的设计思想四、总体布局及主要结构概述1．整车总体布局整机主要结构件包括臂架、转台、车架、履带架和配重车架与履带架采用插入式连接，车架上装有支腿，用于运输时装卸车和拆装履带架，行走驱动采用行星减速机；发动机、油泵装置、液压油箱、工具箱分别布置在转台右侧，主、副起升卷扬和变幅卷扬依次布置在转台中间，通过螺栓和转台连接；液压阀、液压管路、电瓶、燃油箱等布置在转台左侧；操纵室采用大圆弧外形，布置在转台左侧；回转采用行星减速机，回转机构与回转支承采用外啮合。
起重臂分为主起重臂、固定副臂两种，采用四支桁架结构，主臂变幅采用卷扬、拉索的方式配重安装在转台上液压系 统除回转采用闭式系统外，其余均采用开式系统，操作控制为液比例2．车架车架采用箱型井字型结构，国产高强钢板，内衬加强板，回转支承处增加必要的筋 板，有效地传递载荷和保证整体刚度与强度，结构简单，承载能力强，刚性好，支 腿油缸用于起重机的自拆装，通过销轴铰接于车架外侧，工作时将支腿打开车架 与履带架采用插入式连接3.履带行走装置履带行走装置由履带架、履带板、支重轮、驱动轮、导向轮、托链轮及行走机构组成，分左、右履带行走装置各 1 件履带架是履带起重机重要支撑部件，采用板焊接而成的箱型结构，本机行走为单边单驱型式行走机构，两个履带链对称设置，可同步操作，也可单独操纵，以实现直行和转弯4．起重臂起重臂包括主臂和副臂，是履带起重机的重要构件之一，结构型式为中间等截面，两端变截面的四弦杆空间桁架结构，主臂弦杆采用进口高强度管材，副臂弦杆与腹杆采用国产优质管材，提高了臂架抗弯曲的能力1）臂架工作方式采用人字架与臂架组合方式2）臂架变幅型式：采用拉索式拉索式变幅型式结构简单，整体重量轻，加工方便3）主起重臂采用四支桁架结构，主弦杆材质为进口。
4）固定副臂采用四支桁架结构主弦杆材质和腹杆材质均为 20Mn25．转台转台受力主体是箱型结构，与人字架、吊臂缓冲杆等通过过渡支架连接，为加强刚 度，在回转中心附近布置有加强板，转台材质采用国产高强度钢板6．人字架 人字架前肢为双足桁架结构，后肢为折叠结构，运输时可放倒7. 起升机构最大起重量 80 吨，采用大扭据行星减速机8. 变幅机构采用大扭据行星减速机9. 回转机构 采用大扭据行星减速机，回转机构布置在转台左前部10. 液压系统： 起升、变幅、行走采用开式系统，回转采用闭式系统，液比例控制系统设计合理， 安全可靠，逻辑关系明确，与电气设计协同配合，实现对主机的控制和操作11. 电气系统电气系统采用负极搭铁制，电压24V，常规开关一继电器逻辑控制系统，担负着监 测和控制整车状态和动作的任务，共分为发动机监测、工作状态指示、安全保护、 动作控制等几大部分12．安全装置 力矩限制器、转台回转锁销装置、起重臂防后翻装置、起升高度限位装置、风速 仪、液压系统的溢流阀、平衡阀、双向液压锁等13. 吊钩配置起重机共设吊钩4种，分别为801、50t、26t、8t单绳拉力为7.5吨，钢丝绳 直径为 22 毫米，轴承选用国产。
14. 操纵室 操纵室采用大圆弧造型，宽敞明亮、美观大方，装有雨刮、防紫外线遮阳帘布，起 重机操纵手柄，安装于坐椅扶手上，操纵室需安装冷暖空调、音响15. 配重平衡重共 27 吨，分三块五、主要配置序号名称型号厂家1行走减速机XBL1000A泰山福神2发动机TAD722VEVOLVO公司3行走马达A2FE上海液压泵厂4制动阀ZDF-1江都液压5起升减速机QBL泰山福神6起升马达A6V贵州力源7变幅减速机QBL泰山福神8变幅马达A2FE上海液压泵厂9回转减速机泰山福神10回转马达A2F北京华德11回转支承徐州罗特艾德12力限器DS380PAT13拉力传感器KMD30TPAT14风速仪PAT15液压油泵A8V力士乐+林德16主阀M8力士乐17液压饲服手柄力士乐六、起重性能表表 1 、主臂起重性能 （ 理论设计值 ）R(m)13(m)16(m)19(m)22(m)25(m)28(m)31(m)34(m)37(m)40(m)43(m)46(m)49(r4804.3804.57673.9564.564.3961.01/5.155.560.2260.0859.9554.79/5.77652.3752.2252.0951.9747.31/6.46.546.346.144645.8845.72741.4641.2941.1541.0240.8640.77.537.5137.3437.237.073636.7336.58/7.65834.2334.0633.9133.7833.633.4433.2933.118.531.4631.2931.143130.8330.6630.530.3330.15929.128.9228.7628.6328.4528.2828.1227.9427.7727.51025.2625.0724.9224.7824.5924.4224.2624.0823.923.7323.55/10.1420.66/10.761122.2822.0921.9321.7921.621.4321.2721.0820.920.7320.5520.3620.1219.919.7119.5519.4119.2219.0418.8818.6918.5118.3318.1517.9617.1316.4317.7717.617.4617.2717.0916.9216.7316.5516.3716.191615.1416.1515.9915.8715.6515.4715.315.1114.9214.7414.5514.3714.1513.3414.6214.4714.2714.0913.9313.7313.5513.3613.1812.9912.1613.4413.2913.112.2912.7512.5512.3712.181211.8111.1810.75/17.6511.3911.1911.0110.5410.6410.4510.2710.089.899.7209.919.719.539.369.168.978.788.598.48.2228.79/20.258.538.348.177.977.787.67.47.217.0247.35/22.857.387.276.816.636.436.246.0266.06/25.456.46.265.825.625.435.2285.725.515.325.134.944.714.5304.934.734.554.314.064.0324.2/30.644.2343.743.53.4343.61/33.243.53.253.143.036。
