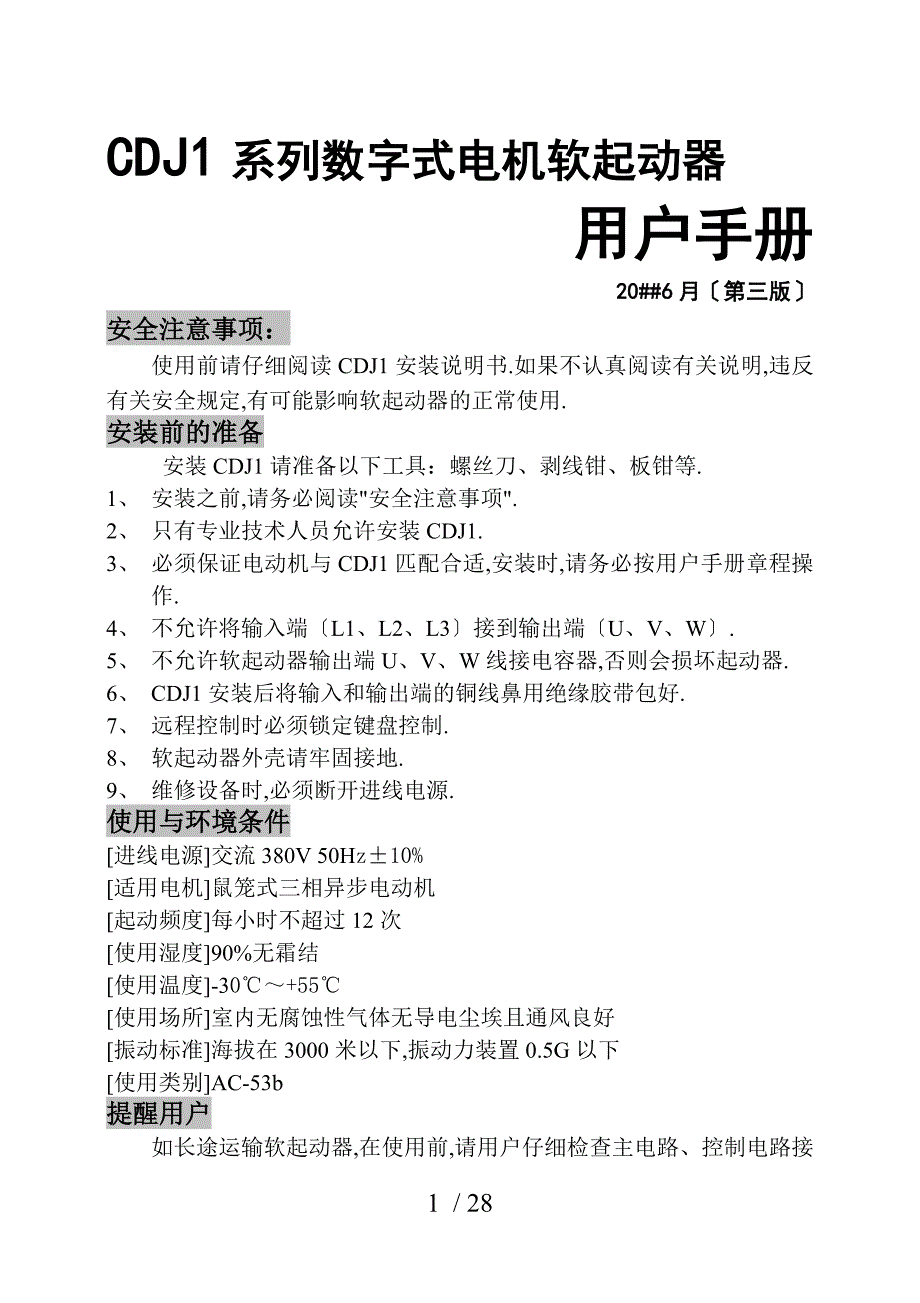

CDJ1系列数字式电机软起动器用户手册20##6月〔第三版〕安全注意事项：使用前请仔细阅读CDJ1安装说明书.如果不认真阅读有关说明,违反有关安全规定,有可能影响软起动器的正常使用.安装前的准备安装CDJ1请准备以下工具：螺丝刀、剥线钳、板钳等.1、 安装之前,请务必阅读"安全注意事项".2、 只有专业技术人员允许安装CDJ1.3、 必须保证电动机与CDJ1匹配合适,安装时,请务必按用户手册章程操作.4、 不允许将输入端〔L1、L2、L3〕接到输出端〔U、V、W〕.5、 不允许软起动器输出端U、V、W线接电容器,否则会损坏起动器.6、 CDJ1安装后将输入和输出端的铜线鼻用绝缘胶带包好.7、 远程控制时必须锁定键盘控制.8、 软起动器外壳请牢固接地.9、 维修设备时,必须断开进线电源.使用与环境条件[进线电源]交流380V 50Hz±10%[适用电机]鼠笼式三相异步电动机[起动频度]每小时不超过12次[使用湿度]90%无霜结[使用温度]-30℃～+55℃[使用场所]室内无腐蚀性气体无导电尘埃且通风良好[振动标准]海拔在3000米以下,振动力装置0.5G以下[使用类别]AC-53b提醒用户如长途运输软起动器,在使用前,请用户仔细检查主电路、控制电路接线螺丝有无松动须紧固.CDJ1-S型75kW以下壁挂式,需用户自配断路器.目 录一、概述- 1 -二、购入检查- 2 -三、安装- 3 -四、基本接线图- 4 -五、软起动器的工作原理- 8 -六、键盘与显示说明- 8 -七、结构尺寸- 21 -八、故障排除- 24 -九、二次接线图- 25 -十、附表- 26 -附录一：MODBUS通信协议- 27 -- 25 - / 28一、概述CDJ1系列软起动器是三相鼠笼式电动机起动、运行电子智能型新产品,是二十一世纪国家推荐使用新产品并与国际惯例接轨高科技项目,它成功地解决了交流电动机起动时造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以与对机械设备冲击等问题.CDJ1系列全数字软起动控制器正是以先进的十六位单片机为核心控制大功率晶闸管组件,具有电压斜坡起动、限流起动、重载起动、全压起动、软停止等多种功能,参数均可根据负载自行设定,并具有过流、过载、缺相等多种保护.软起动对各项参数实施循环检测进行最佳数据运算,输出触发脉冲,调整可控硅输出电压,降压限流实现对电动机软起动,并在运行中始终处于最佳运行,监控状态.为避免能量损耗,运行时接触器吸合旁路掉晶闸管组件.CDJ1系列软起动控制器覆盖17kW-500kW电机,广泛应用于石油、冶金、石化、建筑、矿山、环保等所有工业领域的电机传动设备,是传统星、三角起动、电抗器起动、自耦减压起动柜最理想的更新换代产品.典型应用简介如下：■ 水泵--利用控制功能,在起动和停止时,减少液流冲击所产生的泵流水锤现象,节省了系统维修费用；■ 风机--利用软起动器取代旧的传统起动器,减少皮带磨损和机械冲击,节省了维修费用；■ 压缩机--利用限流或电压斜坡起动,实现了平滑起动,减少电动机发热,延长使用寿命；■ 破碎机--利用堵转和快速保护,避免机械故障或阻塞造成电动机过热而烧毁；■ 输送机械--利用软起动和预置低速运行,实现平滑的、渐进的起动过程,避免产品移位和液体溢出.CDJ1系列软起动器具有以下特点■ 采用十六位单片机全数字自动监控.■ 起动电流、电压、时间可按负载不同灵活调节,取得最佳的电流冲击和最佳的控制特性.■ 对电动机提供了平滑的渐进的起动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动系统的使用寿命,改善了工人的劳动环境.■ 启动电流可根据负载调整,减少启动损耗,以最小的电流产生最佳转矩.■ 软停车特性既大大延长电气触点之寿命,又满足不同场合下机械需求.■ 具有过流、过载、电源缺相多种保护,保证了设备和电机的安全.■ 方便的外控接口具有多种功能：数字延迟起动控制、软停控制输入、起动延迟继电器输出、故障继电器输出.■ 可以自由停止和软停止,软停止时间可自行设定.■ 全数字设定和外控功能大大方便了用户.■ 产品结构新颖、体积小、性能可靠、安装、操作使用简便.■ 双电源隔离保证控制部分不受各种强电干扰.二、购入检查开箱后进行下述检查：1） 检查铭牌以确定供货是你所订购的产品软起动器型号三、安装安装方向与空间1） 安装方向为了冷却的目的,一定要将软起动器安装在垂直方向.2〕安装空间为了保证良好的散热性,软起动器安装时应用足够的空间.四、基本接线图CDJ1软起动器基本接线图1.主回路端子标记端子名称说明L1 L2 L3主回路电源端连接三相电源R S T旁路接触器接线端连接旁路接触器U V W起动器输出端连接三相电动机E接地端金属柜架接地〔防电击事故和干扰〕2.外接端子说明分类端子符号端子名称说明主电路交流主回路电源输入通过断路器接三相交流电源软起动器输出端子接三相异步电动机外接旁路接触器专用端子接旁路接触器接地1接地端子接地13控制电路继电器输出2旁路接触器控制端子Bypass起动完毕后闭合容量AC 220V 5A34故障继电器输出端子Break有故障时动作〔方式可设定〕容量AC 220V 5A56多功能继电器输出端子Chain动作方式可编程容量AC 220V 5A7数字输入8外部复位端子 RET故障时外部端子复位信号9急停控制端子 EMS外部端子控制紧急停车信号10外控停止端子 STOP外控模式时,STOP和COM闭合,RUN和COM闭合即运行有效.否则,停机有效.11外控运行端子 RUN12外部端子信号公共端 COM数字输入公共端3.控制端子的连接与使用说明1、 端子接线注意事项请使用多芯屏蔽电缆或绞合线连接控制端子.使用屏蔽电缆时,电缆屏蔽层的近端〔靠近软起动器的一端〕应连接到软起动器的接地端子PE.布线时控制电缆应充分远离主电路和强电线路〔包括电源线、电机线、继电器线、接触器线等〕20cm以上,并避免并行放置,建议采用垂直布线,以防止由于干扰造成软起动器误动作.2、 外部控制端子的接线使用时会带有危险的电压,拆接线前必须断开电源.<1>旁路接触器控制Bypass端子 2, 3 当起动过程完成时,内置触点闭合,使旁路接触器KM吸合;停车指令发出时,内置触点会打开.建议:在接触器的线圈两端就近安装一RC吸收电路,可以吸收接触器线圈分断时产生的浪涌电压,减少对起动器控制回路的干扰.(2) 故障输出继电器Break端子4, 5软起动器有故障时继电器动作,可通过参数设置为常开或常闭,触点容量AC 250V 5A.(3) 多功能继电器输出Chain端子6, 7此触点可用于与其它控制设备连接,动作方式可通过参数设置选择.触点容量AC 250V 5A.<4>复位输入RET端子8,12外部复位端子RET与公共端子COM接通时,可解除故障状态.<5> 急停输入EMS端子9, 12用于紧急停车的外部信号输入,可连接外部急停按钮,外接热继电器,保护回路常闭触点等.只有EMS与COM接通时软起动器才能运行,断开时2秒内停机.用户可通过参数设置屏蔽掉此功能.<6> 运行控制STOP,RUN,COM端子10,11,12这三个端子用于外部控制时,输入运行、停车信号.使用前须设定控制方式为外控模式.外控模式下,当STOP-COM闭合,RUN-COM闭合时,软起动器处于运行状态,其它控制信号模式下,软起动器处于停车状态.下图给出常用的外接按钮的三线接法：下图为两线式接法：<7> 接地端子1、13 请将有效的大地线就近接于该端子,并请使用多芯电缆线.4.主回路连接软起动器有九个接线端,通过空气开关接入L1、L2、L3〔无相序要求〕.外壳必须牢固接地,U、V、W为输出端与电机连接,并与接触器的出线端连接,R、S、T接旁路接触器进线端.经试运转后,可通过换接L1、L2、L3任两端或换接U、V、W任两端改变电机转向.用户提醒1、 不允许将输入端子〔L1、L2、L3〕接到输出端子〔U、V、W〕.2、 不允许在输出端〔U、V、W〕线接电容,否则会损坏起动器.3、 使用旁路接触器时,起动回路相序应与旁路回路相序一致,否则旁路切换时将发生相间短路,使设备损坏甚至发生火灾.五、软起动器的工作原理CDJ1系列电机软起动器的主电路采用六个晶闸管反并联后串接于交流电动机的定子回路上.利用晶闸管的电子开关作用,通过微处理器控制其触发角的变化来改变晶闸管导通角,由此来改变电动机输入电压大小,以达到控制电动机的软起目的.当起动完成后,软起动器输出达到额定电压.这时控制三相旁路接触器KM吸合,将电动机投入电网运行.六、键盘与显示说明CDJ1键盘操作如下图指示灯功能说明如下：No.名称中文名称功能描述1Error故障当软起动器出现故障时,此灯亮2Run运行当软起动器处于运行状态时,此灯亮3Stop停止当软起动器处于停止状态时,此灯亮显示方式与操作方法1、显示内容软起动器键盘显示有两种模式：监视模式和功能码模式. a〕监视模式下的显示内容有："READY"：准备好；"DELAY"：起动延时中；"START"：起动过程中；"RUN" ：旁路运行中；"STOP" ：停车过程中；"ERR-X"：故障显示；"平均电流显示"；"A相电流显示"；"B相电流显示"；"C相电流显示"； b〕功能码模式"P0##" ：功能码号；"####" ：功能码参数值； 监视模式和功能码模式可随时通过"MODE"键切换.2、监视模式下的操作方法 a〕软起动器正常上电,开机检测正常后,数码管显示"READY",表示准备好；b〕在确保正确接线与相序正确的情况下,按"RUN"键,如果设置有延时功能的话,显示"DELAY"；如果没有延时或延时时间结束后,显示"START",软起动器起动过程中,显示约1秒后,自动切换为显示平均电流；c〕起动结束后,显示"RUN",指示灯"Run"点亮,表示旁路运行中.显示约1秒后,自动切换为显示平均电流.d〕按">>"键,依次显示"A相电流显示","B相电流显示","C相电流显示". e〕按"STOP"键,显示"STOP",指示灯"Stop"点亮,软起动器执行停车过程.f〕停车过程结束后,显示"READY".g〕在软起动器执行过程中有故障或警告,闪烁显示"ERR-X",X代表故障号,指示灯"Error"点亮.可通过按"STOP"键或"RET"端子闭合来复位软起动器.3、功能码模式下的操作方法监视模式下,按"MODE"键进入功能码模式.首先显示功能码号"P0##",按"ENTER"键调出当前功能码参数值,按">>","<<"键移位到要修改的位数,按"△","▽"键增大或减小当前位.设定完成后,若要保存,请按"ENTER"键,若要放弃,请按"MODE"键.注意 : 当P029〔参数保护〕中开启参数保护功能后,不能修改参数.通电运行试车试车的主要目的是让用户确认电机转向和传动是否正常〔1〕请确。
