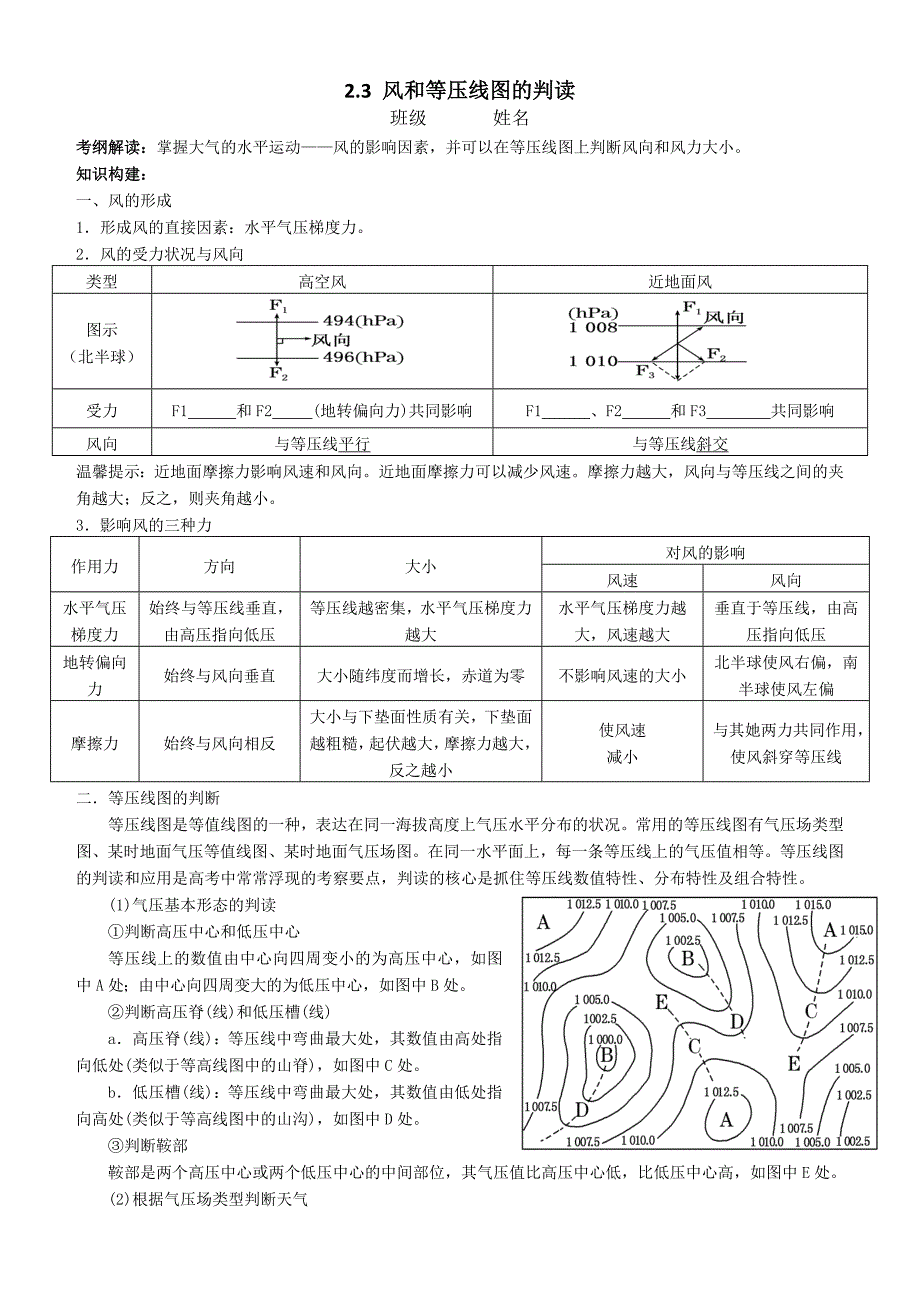

2.3 风和等压线图的判读班级 姓名 考纲解读：掌握大气的水平运动——风的影响因素，并可以在等压线图上判断风向和风力大小知识构建：一、风的形成1．形成风的直接因素：水平气压梯度力2．风的受力状况与风向类型高空风近地面风图示（北半球）受力F1 和F2 (地转偏向力)共同影响F1 、F2 和F3 共同影响 风向与等压线平行与等压线斜交温馨提示：近地面摩擦力影响风速和风向近地面摩擦力可以减少风速摩擦力越大，风向与等压线之间的夹角越大；反之，则夹角越小3．影响风的三种力作用力方向大小对风的影响风速风向水平气压梯度力始终与等压线垂直，由高压指向低压等压线越密集，水平气压梯度力越大水平气压梯度力越大，风速越大垂直于等压线，由高压指向低压地转偏向力始终与风向垂直大小随纬度而增长，赤道为零不影响风速的大小北半球使风右偏，南半球使风左偏摩擦力始终与风向相反大小与下垫面性质有关，下垫面越粗糙，起伏越大，摩擦力越大，反之越小使风速减小与其她两力共同作用，使风斜穿等压线二．等压线图的判断等压线图是等值线图的一种，表达在同一海拔高度上气压水平分布的状况。
常用的等压线图有气压场类型图、某时地面气压等值线图、某时地面气压场图在同一水平面上，每一条等压线上的气压值相等等压线图的判读和应用是高考中常常浮现的考察要点，判读的核心是抓住等压线数值特性、分布特性及组合特性1)气压基本形态的判读①判断高压中心和低压中心等压线上的数值由中心向四周变小的为高压中心，如图中A处；由中心向四周变大的为低压中心，如图中B处②判断高压脊(线)和低压槽(线)a．高压脊(线)：等压线中弯曲最大处，其数值由高处指向低处(类似于等高线图中的山脊)，如图中C处b．低压槽(线)：等压线中弯曲最大处，其数值由低处指向高处(类似于等高线图中的山沟)，如图中D处③判断鞍部鞍部是两个高压中心或两个低压中心的中间部位，其气压值比高压中心低，比低压中心高，如图中E处2)根据气压场类型判断天气高压区为下沉气流，天气晴朗；低压区为上升气流，多阴雨天气低压槽气流辐合，多阴雨天气；高压脊气流辐散，多晴朗天气3)风向和风力的鉴定①风向的鉴定a．在等压线图上，画出该点的切线，并过切点作垂直于切线的虚线箭头(由高压指向低压，但并非一定指向低压中心)，表达水平气压梯度力的方向b．拟定南北半球后，面向水平气压梯度力方向向右(北半球)或向左(南半球)偏转角度30°～45°，画出实线箭头，即为通过该点的风向，如下图(以北半球为例)：②风向的运用运用风向可判断如下几方面问题：a．等压线值的变化规律：顺着风向，等压线值越来越小。
b．判断南北半球：向右偏——北半球；向左偏——南半球c．判断高压和低压：近地面，观测者背风而立，北半球，高压在右后方，低压在左前方；南半球，高压在左后方，低压在右前方③判断风力大小a．同一等压线图上，等压线密集，风力大；等压线稀疏，风力小b．不同图中，相似比例尺，相邻两条等压线数值差越大，风力越大，如下图中B处风力不小于A处c．不同图中，若相邻两条等压线数值相等，则比例尺越大，风力越大，如下图中C处风力不小于D处三、等压面的判读1．判读气压(1)由于大气密度随高度增长而减少，不同高度的大气所承当的空气柱高度不同，导致在垂直方向上随着高度增长气压减少即PA>PC，PB>PD2)因地面冷热不均，导致同一水平面上浮现气压差别，进而等压面发生弯曲，同一水平面上，等压面上凸处气压高，下凹处气压低，即PC>PD，PB>PA3)同一垂直方向上，近地面和高空的气压区类型相反，若近地面为高压，高空则为低压2．判断下垫面的性质(1)判断陆地与海洋(湖泊)：夏季，等压面下凹者为陆地、上凸者为海洋(湖泊)冬季，等压面下凹者为海洋(湖泊)、上凸者为陆地2)判断裸地与绿地：裸地同陆地，绿地同海洋3)判断城区与郊区：等压面下凹者为城区、上凸者为郊区。
3．判断近地面天气状况和气温日较差等压面下凹者，多阴雨天气，日较差较小，如上图中A地；等压面上凸者，多晴朗天气，日较差较大，如上图中B地巩固演习：在低层空气中，各高度上的风并不完全相似，其重要因素是运动空气所受的摩擦力随高度升高而减小这样，在水平气压梯度力不随高度变化的状况下，离开地面越远，风速越大，风与等压线的夹角则越小完毕 1～2 题1．假设某地不同高度上风的向量投影到同一水平面上，则下面图示中能表达北半球地表到高空的风随高度旋转分布形成的曲线的是( ) A B C D2．根据图示信息，高空大气高压也许位于该地的( )A．东侧 B．南侧 C．西侧 D．北侧右图示意某一等高面P1、P2为等压线，P1、P2之间的气压梯度相似①～⑧是只考虑水平受力、不计空气垂直运动时，O点空气运动的也许方向读图，回答3～4题3．若图示为北半球，P1>P2，则O点风向为( )A．④或⑤ B．③或④ C．⑥或⑦ D．⑤或⑥4．若图示为高空等高面，P1
5．若近地面和高空四点构成热力环流，则流动方向为( )A．O→P→M→N→O B．P→O→M→N→PC．M→N→P→O→M D．N→M→O→P→N6．下面图中对的表达N地在垂直方向上等温面与等压面配备的是( )7．右图为甲地所在区域某时刻高空两个等压面P1和P2的空间分布示意图，图中甲、乙两地经度相似此时甲地近地面的风向为( )A．东南风 B．西南风C．东北风 D．西北风下图是东亚局部地区某日8时海平面气压分布图(单位：hPa)读图回答8-9题8.图中①②两地气压差最也许是( )A．12 hPa B．13 hPaC．14 hPa D．15 hPa9.此时，台湾海峡的风向是( )A．西北风 B．西南风C．东北风 D．东南风冰川表面的气温与同海拔自由大气相比，始终处在稳定的低温状态如下两图分别是国内某山地冰川分布剖面图和某日观测站A处上空温度垂直分布的日变化图(单位：℃)从热力环流角度考虑，完毕10～11题10．图中①地实测最大风频为( )A．西南风 B．东南风 C．西北风 D．东北风11．一天中①地风力最强的是( )A．7～9时 B．12～14时 C．15～17时 D．4～6时读图回答12—14题12、M处的气压值也许为A、1012、1012.5 B、1017.5、1020C、1017.5、1015 D、1015、1012.513、N处的盛行风向不也许是A、南风 B、西风 C、西南风 D、东北风14、图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方为A、① B、② C、③ D、④15、右图为某地热力因素形成的高空等压面分布状况示意图，论述对的的是A、气压：①＜②＜③ B、气温：甲地＜乙地C、气流：乙地流向甲地 D、天气：乙地比甲地更易形成阴雨天气16．读北半球某区域等压线分布图，完毕(1)～(4)题。
1)图中A、B、C、D四个箭头能对的表达本地风向的是________2)图中①、②两处就气压分布状况而言，①地比②地___________3)图中①、②两处相比，气流上升的是________，因素是________________________________________________________________________ 4)图中A、C两处相比，________处风力较大，其因素是________________________________________________________________________ 17．阅读图1、图2，完毕下列问题24分)(1)澳大利亚大陆7月最高气压与1月最低气压的差值最大接近(不超过)________hPa图中M点在1月风向为________8分)(2)新西兰的库克海峡与澳大利亚的巴斯海峡所处的纬度差不多，7月在此旅游的王先生发现前者的风浪远不小于后者，这是为什么？(16分)2.3 风和等压线图的判读参照答案1-5：ABBAA 6-10：ABBAA 11-15：ACDDC16、（1）C （2）低（3）①,低压中心，气流上升（4）A；A处等压线密集，水平气压梯度力大，故风力大17、(1)22 西北风(或偏北风)(2)巴斯海峡的延伸方向与西风风向一致，风浪较小，库克海峡延伸方向与西风风向不一致，风浪较大。
