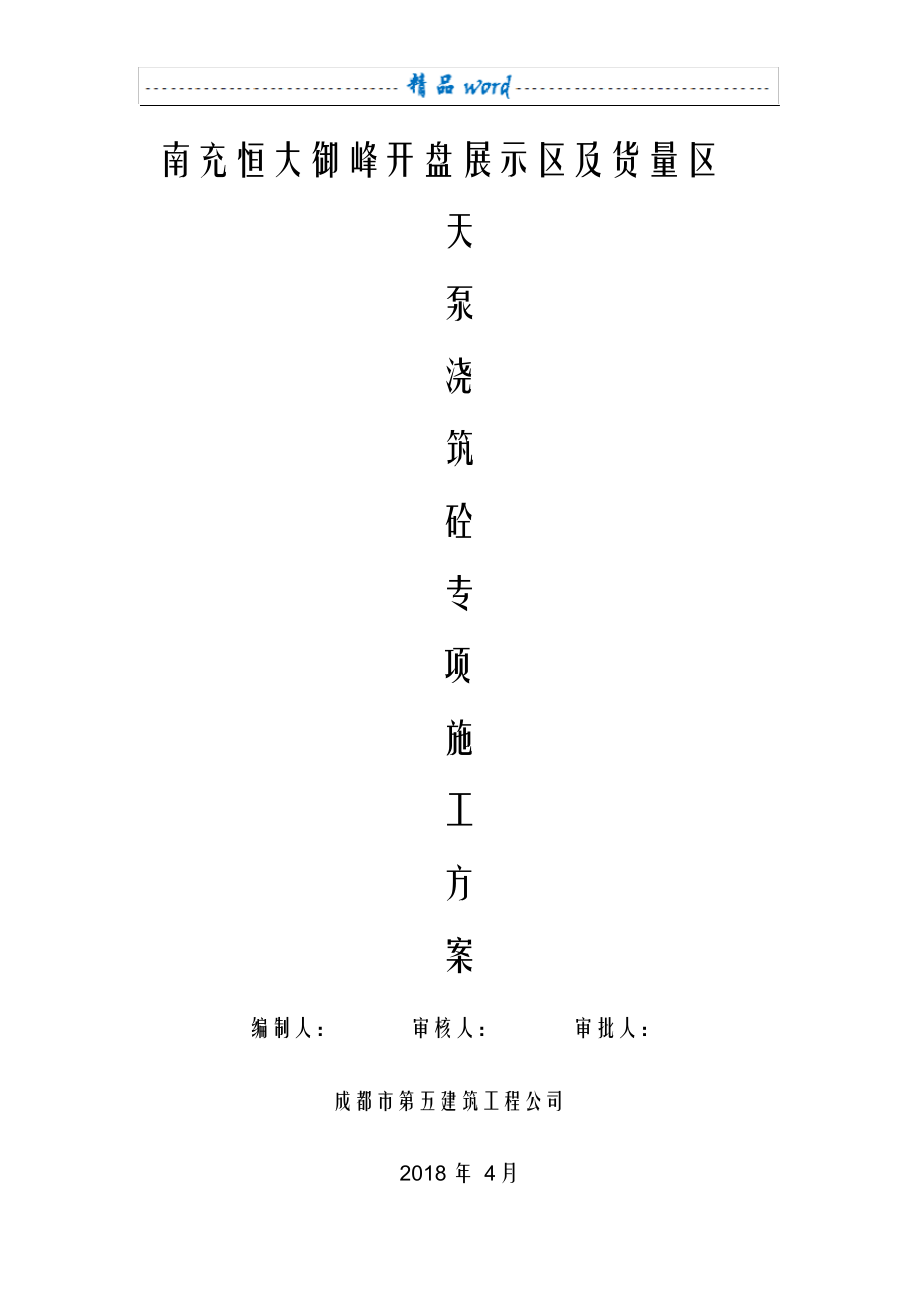

南充恒大御峰开盘展示区及货量区天泵浇筑砼专项施工方案编制人： 审核人： 审批人：成都市第五建筑工程公司2018 年 4 月一、工程概况本工程位于南充市高坪区， 开盘展示区包含综合楼、 临时样板房、22#商业（售房部）、23#商业，货量区为 9 栋 22F高层建筑序号项目内容1工程名称南充恒大御峰主体及配套建设工程2工程地址南充市高坪区永丰路3建设单位南充鹏富房地产开发有限公司4设计单位四川众恒建筑设计有限责任公司5监理单位广州市恒合工程监理有限公司6勘察单位成都四海岩土工程有限公司7施工单位成都市第五建筑工程公司二、编制依据： 为加快南充恒大御峰项目工程建设进度， 保证本项目按期达到开盘展示条件对综合楼、售房部、 23#商业、大门、临时样板房及货量区的基础及地下室混凝土浇筑采用天泵浇筑混凝土2.1 呈批报告（恒川蓉川【 2018】- 报字- 第 005 号）2.2 1. 《砼结构施工及验收规范》 GB50204-2015、《建筑机械使用安 全技术规程》 JGJ33-2012、《泵送砼施工技术施工规程》 JGJ/T10-95 2.3 国家相关建筑工程施工安全操作规程及建设工程施工现场安全防护标准。
三、施工准备3.1 人员准备：操作人员应持证上岗，并能全面处理操作过程中出现的故障，联络方式采用对讲机3.2 设备准备：根据现场实际情况对需采用天泵浇筑的混凝土提前联系相应型号的泵车，对泵车架设的位置提前做好场地平整等工作四、材料准备4.1 商品砼供应速度作业效率按下式计算： ( 参<<建筑施工手册 >>P445— 19-5-7 “泵送混凝土施工” ) 进行计算Q1＝ Qma?xα1?η式中 Q1 ----- 每台混凝土泵的实际平均输出量（ m3／ h） Qmax----- 每台混凝土泵的最大输出量（ m3／ h）α 1----- 配管条件系数可取 0.8-0.9; 本工程取α 1=0.8;η ----- 作业效率根据混凝土灌车向混凝土 泵供料的间断时间情况， 可取 0.5-0.7, 本工程取η =0.6 查 HBT-80B 型砼输送泵使用说明书 , 本机的最大理论砼输送量 Qmax=60m3/h则: 实际平均输出量 Q1=600.8 0.6=28.8 m3/h故要求商品砼每小时供应速度为 50m3能保证砼浇筑的连续性，按平均每车 20m3计算，每 25 分钟一车4.2 、商品砼技术要求泵送砼除应满足结构设计强度要求外， 还必须具有可泵性， 即在泵管内易于流动，有足够的粘聚性，不泌水，不离析：（ 1）施工中采用直径 125mm泵管，根据经验选用 5-25mm级配粗骨料，细骨料采用中粗纱。
水泥选用普通硅酸盐水泥， 适量提高砂率掺加的粉煤灰应达到水泥细度要求， 外加剂选用具有减少和缓凝作用 的泵送剂 2）泵送塌落度应为 18020mm；水灰比应选用 0.40-0.60 ，每立方砼中用水泥不少于 300kg，砂率应控制在 38-45 ％之间五、 混凝土输送泵的使用1. 混凝土输送泵的安全使用及操作，严格执行使用说明书及其它有关规定同时根据泵的说明书和施工特点制定书面操作要点和安全注意事项2. 混凝土输送泵的操作人员均经过专门培训考试后，持有效证件上岗操作3. 混凝土输送泵的出租方应根据施工现场具体情况向租用方就泵送施工进行有针对性的书面安全交底，使与混凝土输送泵租用方的配合施工人员了解安全注意事项技术安全部门组织人员对上信号工（输送管末端出口的信号工） 、下信号工（混凝土泵边送的信号工） 进行交底，使其了解泵的基本常识和泵送安全注意事项4. 泵送过程中，派专人负责，确保上、下信号工在整个泵送过程中坚守岗位，由混凝土泵租用方为固定式混凝土输送泵施工配备必要的通讯设备，并保证通讯设备有效，保证信息5. 混凝土输送泵与输送管连接后，按所用泵的使用说明书的规定进行全面检查，符合规定要求后方能开机进行空运转。
6. 开机后, 先进行试车 , 检查整机各系统运转正常7. 启动后必须使泵的油温和油压达到说明书所规定的标准时，方可泵送8. 混凝土输送泵启动后，应先泵送适量的水润湿混凝土输送泵的料斗，活塞及输送管的内壁等直接与混凝土接触的部位9. 经泵送水检查，确认混凝土泵和输送管中无异物，输送管的接口处不漏水后，采用泵送砼中水泥砂浆的方法润湿混凝土泵和输送管内壁润湿用的水泥砂浆应分散布料，不得集中浇筑在同一处10. 开机泵送时， 混凝土泵应处于慢速、 均匀并随时可反泵状态 泵送速度应先慢后快，逐步加速；同时应观察混凝土泵的压力和各系统的工作状态，待运转正常后方可进行泵送11. 混凝土泵送应连续进行， 遇到混凝土供应不上时应减慢泵送速度来保持泵送的连续性如必须中断时，其中断时间不能超过混凝土从搅拌至浇筑完毕所允许的延续时间（ 2h）12. 泵送时，料斗中的混凝土料面应超过搅拌轴线以上， 不许吸空或无料泵送，如输送管中吸入空气，应立即反泵吸出混凝土至料斗中重新搅拌，排除空气后再泵送13. 泵送时，活塞应保持最大行程运转14. 当混凝土泵送出现压力升高且不稳定， 油温升高，输送管明显振动等现象而泵送困难时，不允许强行泵送并立即查明原因，采取措施排 除故障后，方可泵送。
15. 泵送混凝土时活塞清洗室中应保持充满干净的水16. 施工面上布料杆安放在起居室， 布料杆用塔吊移动 管口应距模板 50mm左右，将砼放在下料平台上， 用铁锹间接下料， 不得直接冲击模板和钢筋 在浇筑顶板时， 不得在同一处连续布料， 在 2-3m 范围内水平移动，管口垂直于模板17. 当输送管道被堵塞时，应采取下列方法排除：（1） ）重复进行正泵和反泵， 逐步吸出混凝土至料斗中， 重新搅拌后泵送2） ）应在混凝土压后， 排除堵塞部位的输送管， 排除混凝土堵塞物后方可接管重新泵送前，应排除管内空气后方可拧紧接头18. 当混凝土泵送出现非堵塞性中断时， 应采取有效的措施进行慢速间歇泵送或利用料斗中的料进行正泵和反泵，慢速间歇泵送时，应每隔4-5 分钟进行四个行程的正反泵19. 排除堵塞， 重新泵送或清洗输送泵时， 布料设备的出口应朝向安全方向，信号工要负责看护，以防堵塞物或砂浆飞入20. 混凝土泵送即将结束时， 应正确计算尚需的混凝土数量， 并应及时通知混凝土搅拌站21. 泵送结束时，应将混凝土泵和管道清洗干净 清洗泵的积灰时， 不允许用手直接伸入缸体清理六、混凝土泵送施工的安全措施1. 按正确的程序使用混凝土泵：启动料斗—搅拌叶片—将润滑砂浆注入料斗—打开截止阀—开动混凝土泵—将润滑砂浆打入输送管道—再往料斗内装入混凝土进行泵送。
每次泵送作业完，做好机械清洗和管道冲洗工作2. 泵送前应经常检查、保养混凝土泵，泵送设备的各部位螺栓应紧固，管道接头应紧固密封，防护装置应齐全3. 应随时探视各种仪表和指示灯，发现不正常时，及时调整和处理4. 振捣棒操作时必须戴好绝缘手套，穿绝缘鞋，一人操作一人提电缆线，所有电源流动箱必须安全可靠，并应由专职电工跟班作业5. 施工前，工长必须对操作人员进行全面的技术及安全交底6. 清洗输送管时管道出口由信号工负责监护， 保证出口前方 6m内不得站人，清洗结束时由信号工联系停泵七、 环境保护与文明施工措施1. 混凝土天泵应做好防噪音、降尘措施2. 沉淀池必须及时清理，垃圾外运3. 车辆进出工地必须清洗轮胎，保证清洁及时清扫路面4. 所有进入工地混凝土车必须整洁，每次台班完成后及时清理走余灰，保证泵棚内整洁5. 建筑物内安装 DN150镀锌钢管做为湿润与冲洗泵管污水的排水管道，湿润泵管的水、砂浆和剩余混凝土的倾倒要服从现场统一调配，以免污染施工环境6. 冲洗泵的水，要及时排入现场排水沟，停止泵送时，要及时关掉自来水阀们，以免浪费水资源和环境污染7. 打完灰后，剩余的混凝土及时吸出，用于硬化路面或通过其他方法合理利用，不得随处乱洒。
八、方案涉及增加造价内容1、使用天泵浇筑混凝土 30 元 /m33 。
