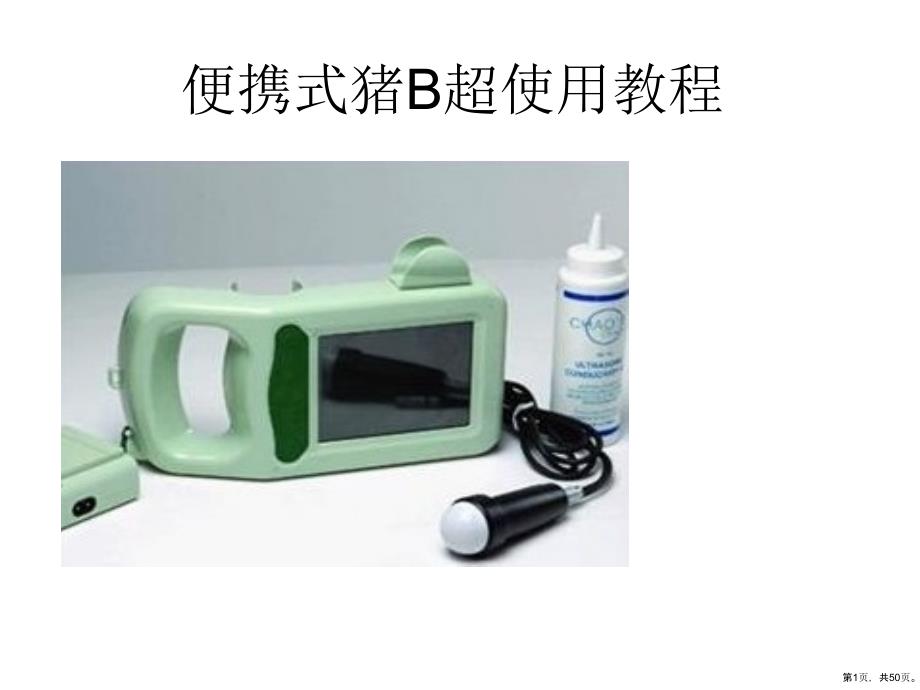

便携式猪B超使用教程 第1页，共50页猪B超在猪场开发过程中的应用 为猪场进行早期妊娠诊断（发情周期18-22天）配种后25天-30天为最佳诊断妊娠情况（评估妊娠胎儿多少-调整饲喂）及早初步诊断猪只是否空怀假孕等问题第2页，共50页猪B超在猪场开发过程中的应用 妊娠中后期（60-90天）进行诊断仔猪是否被吸收及活胎情况-仔猪吸收症状针对发情明显但屡配不孕的猪只可以检出是否有子宫炎，卵巢囊肿然后对症下药第3页，共50页便携式B超组成第4页，共50页便携式B超正确手握方式第5页，共50页便携式B超按键简述第6页，共50页便携式B超操作第7页，共50页B超原理技术了解人耳的听觉范围有限度，只能对20-20000赫兹的声音有感觉，20000赫兹以上的声音就无法听到，这种声音称为超声和普通的声音一样，超声能向一定方向传播，而且可以穿透物体，如果碰到障碍，就会产生回声，不相同的障碍物就会产生不相同的回声，人们通过仪器将这种回声收集并显示在屏幕上，可以用来了解物体的内部结构利用这种原理，人们将超声波用于诊断和治疗人体疾病在医学临床上应用的超声诊断仪的许多类型，如A型、B型、M型、扇形和多普勒超声型等。
B型是其中一种，而且是临床上应用最广泛和简便的一种通过B超可获得人体内脏各器官的各种切面图形比较清晰B超比较适用于肝、胆肾、膀胱、子宫、卵巢等多种脏器疾病的诊断B超检查的价格也比较便宜，又无不良反应，可反复检查第8页，共50页B超切面原理重点掌握B超屏幕显示的是一个扇形图像，这个图像到底是哪里的图像！不同时期诊断妊娠需要不同的切面不同的切面移动方向不同第9页，共50页苹果切面原理第10页，共50页苹果切面原理第11页，共50页猪实体切面图第12页，共50页B超成像原理B超成像仅能看到3种颜色，而且是切面图像，和大家想象的仔猪胚胎差异甚远：1.黑色：一般为液体：例如血液，组织液，羊水，尿液等等2.白色：密度比较高的物体，例如：骨骼，结实等等3.灰色：实质性的器官例如：肌肉组织脏器第13页，共50页兽用B超探头标记1.超声波发射与接收垂直于手握探头两侧的凹陷处2.部分探头直接标出切面发现接收面第14页，共50页B超探头检测位置猪胚胎着床分化生长在子宫角内壁上粘膜上的，猪是双子宫角的动物，两侧均可以受孕如果一侧检测有胚胎就不用检测另一侧了，如果一侧检测没有还需要检测另一侧母猪腹部与后腿的连接区域倒数第一和第二或第二和第三对乳头中间外侧。
水平45度角即可第15页，共50页B超探头检测位置第16页，共50页第17页，共50页胎儿发育过程了解胎儿的发育过程可以大体判断母猪的妊娠时间仔猪发育是否正常第18页，共50页猪胚胎的发育胚胎发育到1632细胞时称为桑椹胚，单个细胞或卵裂球很快分泌液体进入细胞间隙，从而形成中间充满液体的空间中间充满液体的腔称为囊胚腔，这时的胚胎称为囊胚，而位于中间的细胞团称为内细胞团，紧贴着透明带的细胞层则称为滋养层，将来组成胎膜，此时正处在受精后的56天第19页，共50页20天妊娠图片第20页，共50页21天妊娠图片第21页，共50页22天妊娠图片第22页，共50页24天妊娠图像第23页，共50页24天怀孕图像第24页，共50页25天妊娠图片第25页，共50页第26页，共50页28天怀孕图像第27页，共50页29天妊娠图片第28页，共50页32天妊娠图片第29页，共50页第30页，共50页40天妊娠图片第31页，共50页45天妊娠图片第32页，共50页第33页，共50页第34页，共50页第35页，共50页90天妊娠图片第36页，共50页膀胱和卵巢第37页，共50页膀胱和卵巢第38页，共50页第39页，共50页。
未孕子宫-一片浮云第40页，共50页卵泡囊肿第41页，共50页对于未孕母猪的处理前列烯醇1-2ML第42页，共50页小试牛刀！第43页，共50页怀孕？天数？第44页，共50页怀孕？天数？第45页，共50页怀孕？天数？第46页，共50页怀孕？天数？第47页，共50页怀孕？天数？第48页，共50页怀孕？天数？第49页，共50页怀孕？天数？第50页，共50页。
