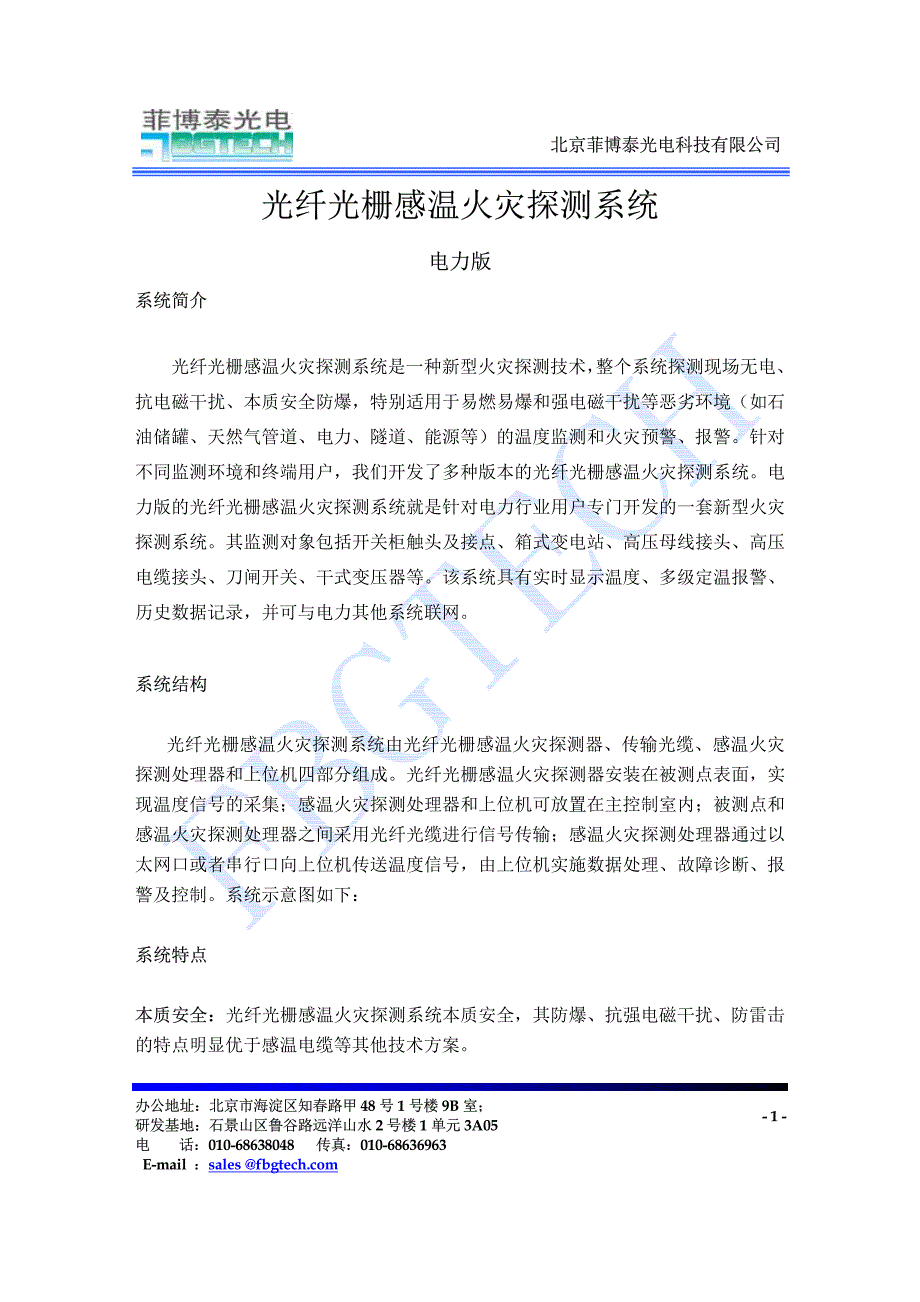

北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 1 -光纤光栅感温火灾探测系统光纤光栅感温火灾探测系统 电力版电力版 系统简介系统简介 光纤光栅感温火灾探测系统是一种新型火灾探测技术， 整个系统探测现场无电、抗电磁干扰、本质安全防爆，特别适用于易燃易爆和强电磁干扰等恶劣环境（如石油储罐、天然气管道、电力、隧道、能源等）的温度监测和火灾预警、报警针对不同监测环境和终端用户，我们开发了多种版本的光纤光栅感温火灾探测系统电力版的光纤光栅感温火灾探测系统就是针对电力行业用户专门开发的一套新型火灾探测系统。
其监测对象包括开关柜触头及接点、箱式变电站、高压母线接头、高压电缆接头、刀闸开关、干式变压器等该系统具有实时显示温度、多级定温报警、历史数据记录，并可与电力其他系统联网 系统结构系统结构 光纤光栅感温火灾探测系统由光纤光栅感温火灾探测器、传输光缆、感温火灾探测处理器和上位机四部分组成光纤光栅感温火灾探测器安装在被测点表面，实现温度信号的采集；感温火灾探测处理器和上位机可放置在主控制室内；被测点和感温火灾探测处理器之间采用光纤光缆进行信号传输；感温火灾探测处理器通过以太网口或者串行口向上位机传送温度信号，由上位机实施数据处理、故障诊断、报警及控制系统示意图如下： 系统特点系统特点 本质安全：本质安全：光纤光栅感温火灾探测系统本质安全，其防爆、抗强电磁干扰、防雷击的特点明显优于感温电缆等其他技术方案 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 2 -系统结构图 实时监测：实时监测：可以实现不间断监测，实现电力系统真正的无人值守。
灵活先进：灵活先进：整个系统既可以测量单柜的温度，也可以通过组网的方式测量多柜的温度；既可以逐柜显示温度，也可以上报监控计算机统一管理；既可以显示被测点温度，也可以通过分析温升速率等实现温度报警 快速精确：快速精确：数字量的测量保证了整个测温系统的精度和重复性，同时还具有快速的响应速度，完全可以满足电力系统测温精度的要求 稳定开放：稳定开放：监测仪可以灵活接入电力综合自动化系统、远程图像监控系统、消防系统等，融为功能更加强大的综合系统，可与局域网、广域网、Internet 网及 MIS 系统方便连接，实现数据共享，简捷管理 设备性能设备性能 光纤光栅感温火灾探测处理器光纤光栅感温火灾探测处理器 感温火灾探测处理器上位机主控制室探测器网络 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 3 -北京菲博泰光电科技有限公司自主研发生产的光纤光栅感温火灾探测处理器具有分辨率高、重复性好、采集速度快、可靠性高、处理能力强大、连接测点多和兼容性强等众多优点，可以实现对被测对象进行快速实时、可靠稳定的长期监测。
光纤光栅感温火灾探测处理器技术指标光纤光栅感温火灾探测处理器技术指标 通道数 1～12 最大测点数/通道 每通道 18 支(双端)，12 支(单端) 测温精度 ± 0.5℃ 主要指标主要指标 测温分辨率 0.1 工作电压 220V±10%，50Hz 最大功耗 典型值：30 W；最大值：40 W 电气参数电气参数 数据接口 10 M 以太网口或 RS232 工作温度 0 ℃～40 ℃ 环境参数环境参数 工作湿度 0～80%无结露 波长范围 1525 nm～1565 nm 波长分辨率 1 pm 波长精度 ±3 pm 光学参数光学参数 光纤接头 FC/APC 光纤光栅感温火灾探测器光纤光栅感温火灾探测器 光纤光栅具有很好的温度特性，以其为测量温度敏感元件的温度传感器的性能优越：高精度、重复性好多个传感器之间可以相互串接或并联，便于组网布设其主要作用为：检测现场监测点的温度变化，实时传递温度信息至光纤光栅感温火灾探测处理器针对电力监测环境，本公司采用绝缘等级高、能耐高温的高分子材料对光纤光栅进行封装，完全能适应电力监测的严酷环境同时根据被测现场复杂环境， 开发了两种电力用感温火灾探测器： FST4233DS 型电力用感温火灾探测器、FST1233SS 电力用感温火灾探测器，传感器外观图和技术指标如下： 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 4 -FST4233DS FST1233SS FST4233DS 型感温火灾探测器技术指标型感温火灾探测器技术指标 指标指标 参数参数 光栅中心波长 1525～1565nm 光栅反射率 >85% 标准量程 -30℃～+200℃ 测量精度 ± 0.5℃ 分辨率 0.1℃ 封装形式 耐高温绝缘材料 安装方式 表面粘贴/捆绑 尾纤类型 高温绝缘光缆 连接方式 熔接或 FC/APC 外形尺寸（长×宽×高） 60×8×8 mm FST1233SS 型感温火灾探测器技术指标型感温火灾探测器技术指标 指指 标标 参参 数数 光栅中心波长 1525～1565nm 光栅反射率 >85% 标准量程 -30℃～+200℃ 测量精度 ± 0.5℃ 分辨率 0.1℃ 封装形式 耐高温绝缘材料 安装方式 表面粘贴安装 光纤形式 高温绝缘光缆 连接方式 熔接或 FC/APC 外形尺寸（长×宽×高） 35×8×5.2 mm 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 5 -传感器网络布设说明传感器网络布设说明 某电厂封闭母线、6kV 开关、给水泵电机接线盒测温系统中传感器网络布设图 以及现场安装图片： 封闭母线测温系统布设 5 条光缆，3 根光纤各带 8 个传感器，2 根光纤各带 9个传感器。
6kV 开关测温系统，布设 6 条光缆，4 根光纤各带 12 个传感器，2 根光纤各带 9 个传感器，对高压开关的两组三相触头温度进行实时监测 给水泵电机接线盒测温系统布设 2 条光缆，每根光纤布设 12 个测温点 电力用感温火灾探测系统网络布设示意图 母线 主控制室 电机接线盒 开关及及接线头 1×16 光纤接续盒 6kV 开关测温系统 封闭母线测温系统 给水泵电机接线盒测温系统 单芯光缆 16 芯光缆 1×2 耦合器 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 6 -电力用感温火灾探测器现场安装图片 系统软件系统软件 光纤光栅感温火灾探测系统电力版软件具有实时温度显示、报警设置、报警记录、历史记录分析等功能。
实时温度显示能够直观地显示设备实时温度；报警设置可以设定不同的报警级别，包括超温报警、温差报警、火灾报警；报警记录可以保存历史报警点的位置、报警温度等情况；历史记录分析功能保存了自系统安装以来所有测点温度的变化情况客户可选择不同的测点、不同的时间段，综合分析被测设备的运行情况根据温升趋势，可早期预测出被测设备的运行状况，提供被测设备的检修依据 北京菲博泰光电科技有限公司 北京菲博泰光电科技有限公司 办公地址：北京市海淀区知春路甲办公地址：北京市海淀区知春路甲 48 号号 1 号楼号楼 9B 室；室； 研发基地：石景山区鲁谷路远洋山水研发基地：石景山区鲁谷路远洋山水 2 号楼号楼 1 单元单元 3A05 电电 话：话：010-68638048 ：：010-68636963 E-mail ：：sales @ - 7 -光纤光栅感温火灾探测系统电力版软件界面 。
