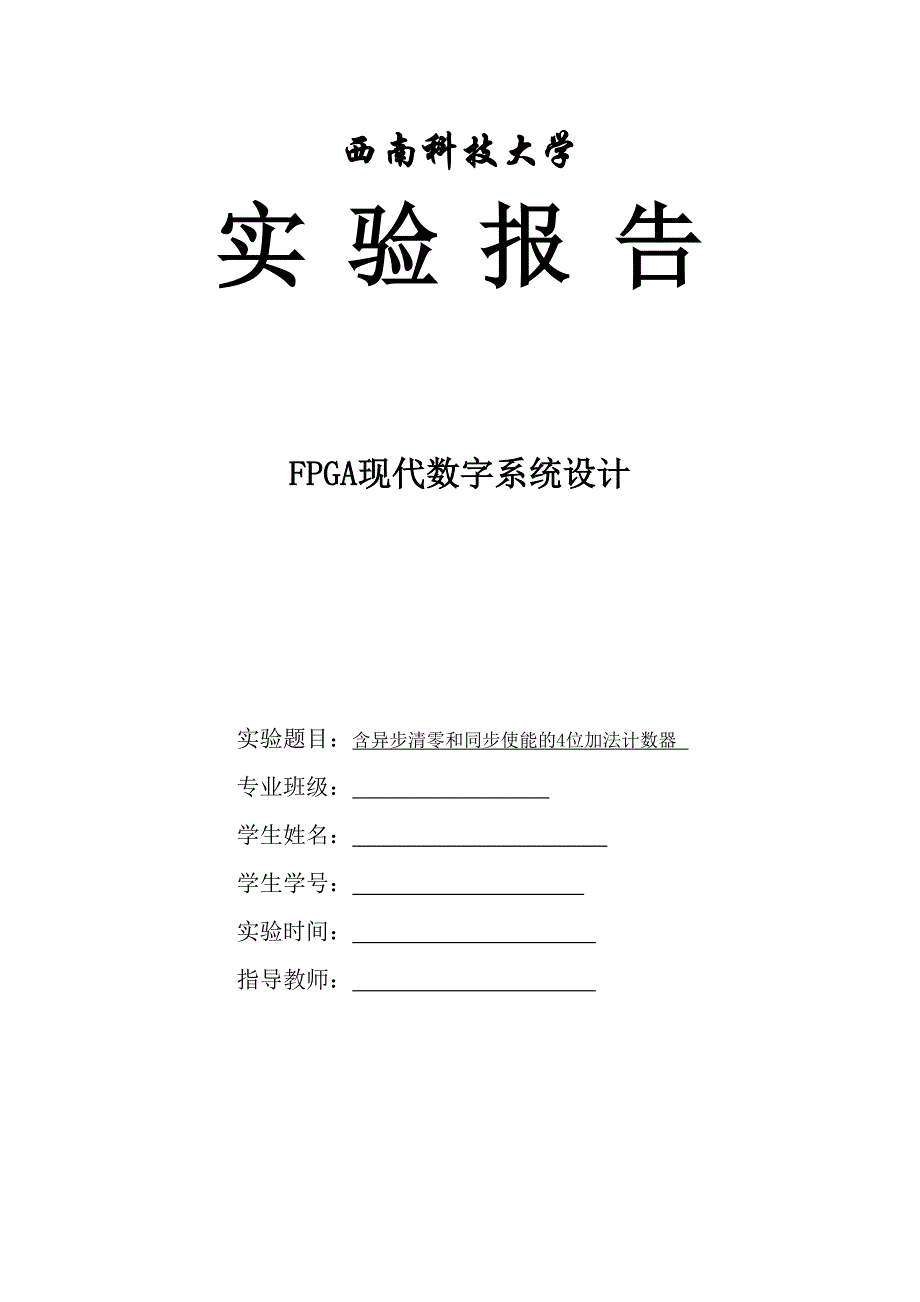

西南科技大学西南科技大学 实实 验验 报报 告告FPGAFPGA现代数字系统设计现代数字系统设计实验题目：含异步清零和同步使能的4位加法计数器 专业班级： 学生姓名： 学生学号： 实验时间： 指导教师： 实验一实验一 1 位全加器的设计位全加器的设计一、 实验目的1.熟悉 QUARTUSII 软件的使用；2.熟悉实验箱的使用；3.掌握利用层次结构描述法设计电路二、 实验原理及说明由数字电路知识可知，一位全加器可由两个一位半加器与一个或门构成，其原理图如图 1 所示该设计利用层次结构描述法，首先设计半加器电路，将其打包为半加器模块；然后在顶层调用半加器模块组成全加器电路；最后将全加器电路编译下载到实验箱，其中ain,bin,cin 信号可采用实验箱上 SW0,SW1,SW2 键作为输入，并将输入的信号连接到红色LED 管 LEDR0,LEDR1,LEDR2 上便于观察，sum,cout 信号采用绿色发光二极管LEDG0,LEDG1 来显示。
图 1.1 全加器原理图三、 实验步骤1.在 QUARTUSII 软件下创建一工程，工程名为 full_adder，芯片名为EP2C35F672C6 注意工程路径放到指定的数据文件夹，不可放到软件安装目录中；2.新建 Verilog 语言文件，输入如下半加器 Verilog 语言源程序；module half_adder(a,b,s,co);input a,b;output s,co;wire s,co;assign co=a assign s=a ^ b;endmodule3.保存半加器程序为 half_adder.v，进行功能仿真、时序仿真，验证设计的正确性4.选择菜单 File→Create/Update→Create Symbol Files for current file，创建半加器模块5.新建一原理图文件，在原理图中调用半加器、或门模块和输入，输出引脚，按照图 1 所示连接电路并将输入 ain,bin,cin 连接到 FPGA 的输出端，便于观察完成后另保存 full_adder6.对设计进行全编译，如出现错误请按照错误提示进行修改7.分别进行功能与时序仿真，验证全加器的逻辑功能。
8.锁定引脚 采用 JATG 方式进行下载，通过 SW0,SW1,SW2 输入，观察的 LEDR[0]，LEDR[1]， LEDR[2]，LEDG[0]，LEDG[1]亮灭验证全加器的逻辑功能 4、实验结果与分析1、半加器仿真结果半加器所加波形：时间仿真波形：功能仿真波形：2、全加器仿真结果全加器所加波形：时间仿真波形：功能仿真波形：五、思考题1、为什么在实验步骤 3 中，将半加器保存为 half_adder，可否保存为 full_adder？答：不能保存为 full_adder，因为 VHDL 语言中，要求程序名与实体名一致，否则会出现错误；而且这个程序是生成半加器模块的程序，统一命名对模块理解也容易得多2、对电路进行功能仿真与时序仿真时，发现二者有什么样的区别？答：功能仿真就是将综合后的 VHDL 网表文件再送到 VHDL 仿真器中所进行仿真这时的 仿真仅对 VHDL 描述的逻辑功能进行测试模拟，以了解其实现的功能是否满足原设计的要求，仿真过程不涉及具体器件特性，如延时特性时序仿真就是将布线器/适配器所产生的 VHDL 网表文件送到 VHDL 仿真器中所进行的仿真该仿真已将器件特性考虑进去了，因此可以得到精确的时序仿真结果。
3、为什么要进行引脚锁定？答：进行引脚锁定，是为了对硬件进行检测，就是 FPGA/CPLD 直接应用与系统设计中，将下载文件下载到芯片后，对系统的设计进行的功能检测的过程4、采用层次结构法描述电路有什么样的优点？答：可以大大降低设计成本，缩短设计周期；极大地简化设计文档的管理；提高大规模系统电子设计的自动化程度；设计者拥有完全的自主权，再无受制于人之虞；良好的可移植与可测试性，为系统开发提供可靠的保证；能将所有设计环节纳入统一的自顶向下的设计方案中；在系统板设计结束后仍可利用计算机对硬件系统进行完整的测试6、总结FPGA这门课对我们来说是全新的，QUARTUSII软件也是新的，不过好在这次实验与详细的PPT给我们作参考，而李老师也详细讲述了每个步骤执行的意义，同时又示范给我们看，不会的问题，在她的帮助下，也得到了解决，真的很感谢李老师的帮助，让我们学习软件有了很大的动力希望我们在李老师的帮助下，有更快地成长。
