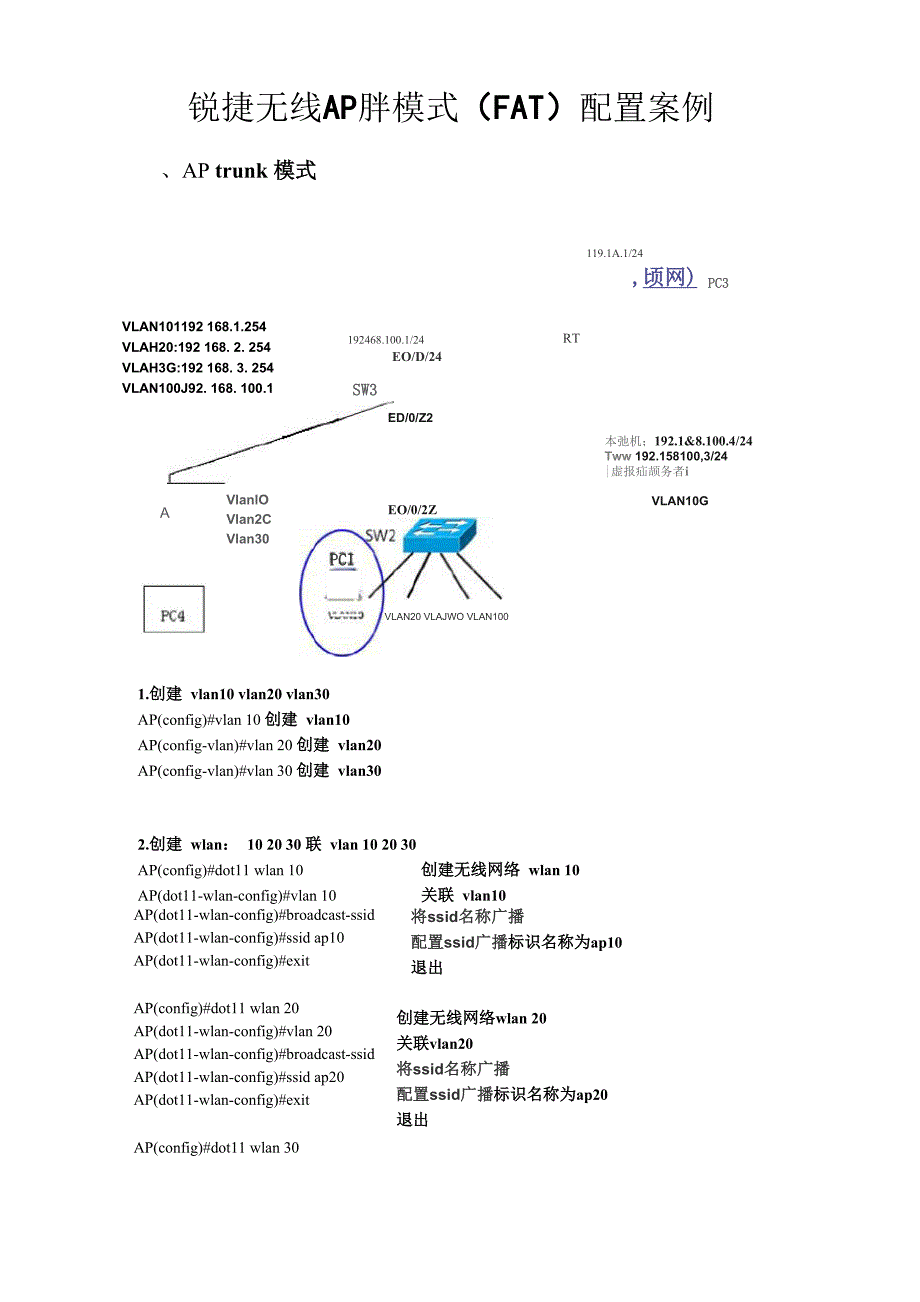

锐捷无线AP胖模式（FAT）配置案例、AP trunk 模式192468.100.1/24RTEO/D/24SW3ED/0/Z2APVLAN101192 168.1.254VLAH20:192 168. 2. 254VLAH3G:192 168. 3. 254VLAN100J92. 168. 100.1VlanlOVlan2CVlan30EO/0/2ZVLAN20 VLAJWO VLAN100PCI119.1A.1/24,顷网) PC3119.1.1.6/24本弛机；192.1&8.100.4/24Tww 192.158100,3/24|虚报疝颉务者iVLAN10G1.创建 vlan10 vlan20 vlan30AP(config)#vlan 10 创建 vlan10AP(config-vlan)#vlan 20 创建 vlan20AP(config-vlan)#vlan 30 创建 vlan302.创建 wlan： 10 20 30 联 vlan 10 20 30AP(config)#dot11 wlan 10 创建无线网络 wlan 10AP(dot11-wlan-config)#vlan 10 关联 vlan10AP(dot11-wlan-config)#broadcast-ssidAP(dot11-wlan-config)#ssid ap10AP(dot11-wlan-config)#exitAP(config)#dot11 wlan 20AP(dot11-wlan-config)#vlan 20AP(dot11-wlan-config)#broadcast-ssidAP(dot11-wlan-config)#ssid ap20AP(dot11-wlan-config)#exitAP(config)#dot11 wlan 30将ssid名称广播配置ssid广播标识名称为ap10退出创建无线网络wlan 20关联vlan20将ssid名称广播配置ssid广播标识名称为ap20退出创建无线网络wlan 30AP(dot11-wlan-config)#vlan 30AP(dot11-wlan-config)#broadcast-ssidAP(dot11-wlan-config)#ssid ap30AP(dot11-wlan-config)#exit关联vlan30将ssid名称广播配置ssid广播标识名称为ap30退出3.创建子接口并封装AP(config)#interface gigabitEthernet 0/1.10 创建千兆以太网接口 G0/1 的子接口 G0/1.10AP(config-subif)#encapsulation dot1Q 10 封装 802.1q 协议，并把该端口关联到 vlan10AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.20 创建千兆以太网接口 G0/1 的子接口 G0/1.20AP(config-subif)#encapsulation dot1Q 20 封装 802.1q 协议，并把该端口关联到 vlan20AP(config-subif)#exit 退出AP(config)#interface gigabitEthernet 0/1.30 创建千兆以太网接口 G0/1 的子接口 G0/1.30AP(config-subif)#encapsulation dot1Q 30AP(config-subif)#exit封装802.1q协议，并把该端口关联到vlan30 退出4.广播信道封装协议关联wlanAP(config)#interface dot11radio 1/0AP(config-if-Dot11radio 1/0)#mac-mode fat 设置模式为胖(FAT)模式AP(config-if-Dot11radio 1/0)#radio-type 802.11b 设置无线网络协议类型为 802.11bAP(config-if-Dot11radio 1/0)#wlan-id 10AP(config-if-Dot11radio 1/0)#wlan-id 20AP(config-if-Dot11radio 1/0)#wlan-id 30AP(config-if-Dot11radio 1/0)#exit进入dotllradiol/ 0无线信道接口关联 wlan-id 10 (即 wlan 10) 关联 wlan-id 20 (即 wlan 20) 关联 wlan-id 30 (即 wlan 30) 退出进入dot11radio2/ 0无线信道接口fat设置模式为胖（FAT）模式AP(config)#interface dot11radio 2/0AP(config-if-Dot11radio 2/0)#mac-modeAP(config-if-Dot11radio 2/0)#radio-type 802.11a 设置无线网络协议类型为 802.11aAP(config-if-Dot11radio 2/0)#wlan-id 10AP(config-if-Dot11radio 2/0)#wlan-id 20AP(config-if-Dot11radio 2/0)#wlan-id 30AP(config-if-Dot11radio 2/0)#exit关联 wlan10-id 10关联 wlan20-id 20关联 wlan30-id 30退出5广播子接口封装：模式mac-mode fatAP(config)#interface dot11radio 1/0.10 进入无线信道接口 1/0 子接口 dot11radio1/0.10AP(config-subif)#encapsulation dot1Q 10 封装 802.1q 协议，并把该接口关联到 vlan 10AP(config-subif)#mac-mode fat 设置模式为胖(FAT)模式AP(config-subif)#exit 退出AP(config)#interface dotllradio 1/0.20 进入无线信道接口 1/0子接口 dOtllradiol/0.20AP(config-subif)#encapsulation dotlQ 20 封装 802.1q 协议，并把该接口关联到 vlan 20AP(config-subif)#mac-mode fatAP(config-subif)#exit设置模式为胖（FAT）模式 退出AP(config)#interface dot11radio 1/0.30进入无线信道接口 1/0子接口 dot11radio1/0.30AP(config-subif)#encapsulation dot1Q 30 封装 802.1q 协议，并把该接口关联到 vlan 30AP(config-subif)#mac-mode fatAP(config-subif)#exit设置模式为胖（FAT）模式 退出AP(config)#interface dot11radio 2/0.10 进入无线信道接口 2/0 子接口 dot11radio2/0.10AP(config-subif)#encapsulation dot1Q 10 封装 802.1q 协议，并把该接口关联到 vlan 10AP(config-subif)#mac-mode fatAP(config-subif)#exit设置模式为胖（FAT）模式 退出AP(config)#interface dot11radio 2/0.20进入无线信道接口 2/0子接口 dot11radio2/0.20AP(config-subif)#encapsulation dot1Q 20 封装 802.1q 协议，并把该接口关联到 vlan 20AP(config-subif)#mac-mode fatAP(config-subif)#exit设置模式为胖（FAT）模式 退出AP(config)#interface dot11radio 2/0.30 进入无线信道接口 2/0 子接口 dot11radio2/0.30AP(config-subif)#encapsulation dot1Q 30 封装 802.1q 协议，并把该接口关联到 vlan 30AP(config-subif)#mac-mode fat 设置模式为胖(FAT)模式AP(config-subif)#exit 退出6.设置bvi和dhcpAP(config)#interface bvi 10 进入 bvi 10 虚接口AP(config-if-BVI 10)#ip add 192.168.1.253 255.255.255.0 设置 vlan 10 网桥的 IP 地址(网关)AP(config)#interface bvi 20 进入 bvi 10 虚接口AP(config-if-BVI 20)#ip add 192.168.2.253 255.255.255.0设置 vlan20 网桥的 IP 地址(网关)AP(config)#interface bvi 30 进入 bvi 30 虚接口AP(config-if-BVI 30)#ip add 192.168.3.253 255.255.255.0设置 vlan 30 网桥的 IP 地址(网关)建立名为10的dhcp地址池 发布 192.168.10.0 网段的 DHCP 设置默认网关湖州电信DNS退出AP(config)#service dhcp 开启dhcp功能AP(config)#ip dhcp pool 10AP(dhcp-config)#network 192.168.1.0 255.255.255.0AP(dhcp-config)#default-router 192.168.1.254AP(dhcp-config)#dns-server 61.130.254.34 AP(dhcp-config)#exitAP(config)#ip dhcp pool 20AP(dhcp-config)#network 192.168.2.0 255.255.255.0AP(dhcp-config)#default-router 192.168.2.254AP(dhcp-config)#dns-server 61.130.254.34 AP(dhcp-config)#exitAP(config)#ip dhcp pool 30AP(dhcp-config)#network 192.168.3.0 255.255.255.0AP(dhcp-config)#default-router 192.168.3.254AP(dhcp-config)#dns-server 61.130.254.34 AP(dhcp-config)。
