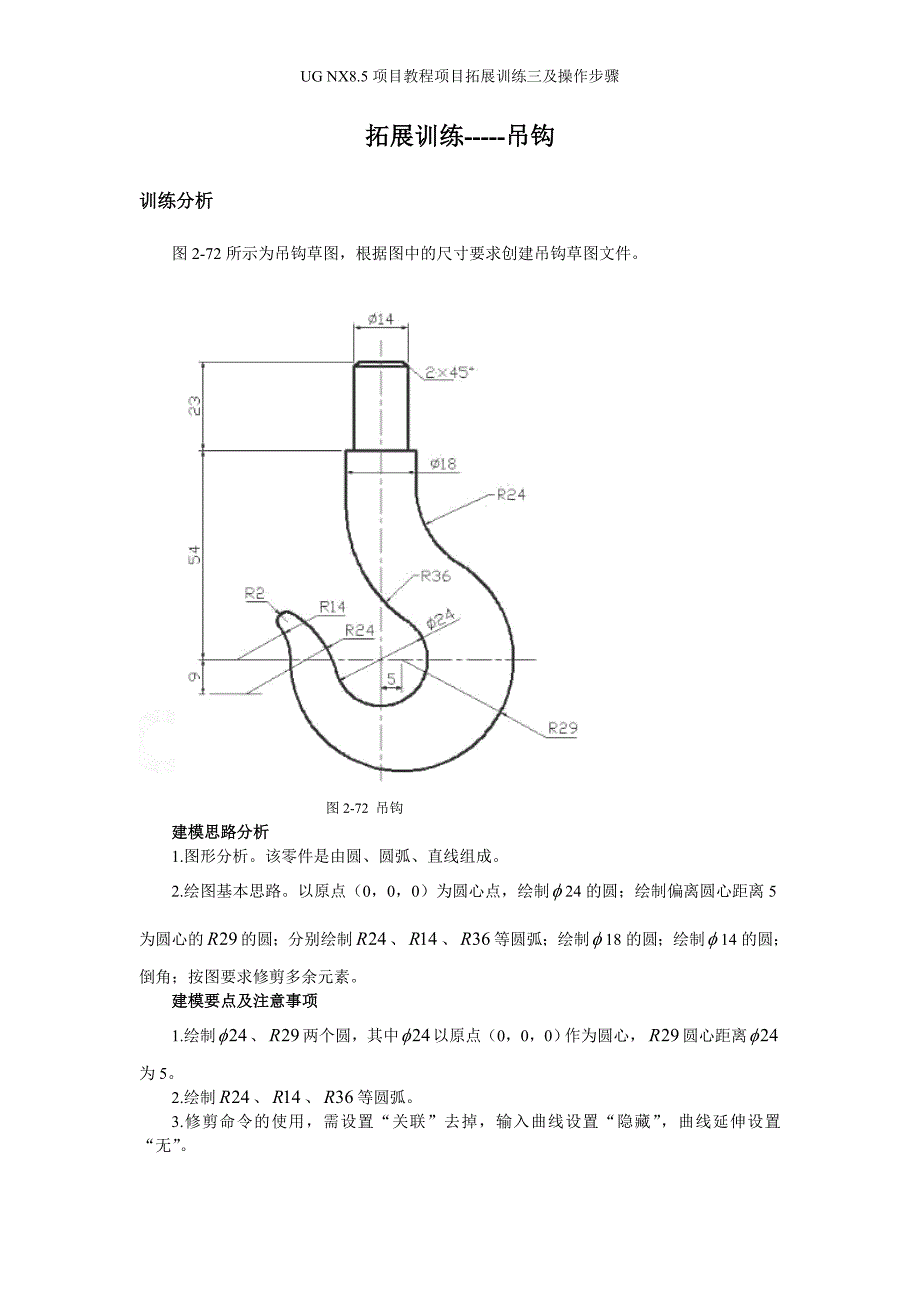

UG NX8.5项目教程项目拓展训练三及操作步骤拓展训练-----吊钩训练分析图2-72所示为吊钩草图，根据图中的尺寸要求创建吊钩草图文件 图2-72 吊钩建模思路分析1. 图形分析该零件是由圆、圆弧、直线组成2.绘图基本思路以原点（0，0，0）为圆心点，绘制24的圆；绘制偏离圆心距离5为圆心的的圆；分别绘制、、等圆弧；绘制18的圆；绘制14的圆；倒角；按图要求修剪多余元素 建模要点及注意事项1.绘制、两个圆，其中以原点（0，0，0）作为圆心，圆心距离为52.绘制、、等圆弧3.修剪命令的使用，需设置“关联”去掉，输入曲线设置“隐藏”，曲线延伸设置“无”操作要点1.建立新的零件文件在UG NX8.5界面菜单栏中选择“文件”-“新建”，或者在工具栏中单击图标，弹出“新建”对话框，在“模版”列表中选择“模型”，输入名称 “diaogou”，单击“确定”按钮，进入UG主界面2. 绘制吊钩端部①绘制24、29的圆以原点（0，0，0）作为圆心，绘制24、29的圆②绘制24、14、的圆弧绘制24的圆弧，圆心在距离X轴9的位置上；14的圆弧，圆心在X轴上。
③绘制24、14的圆弧绘制24的圆弧，圆心在距离X轴9的位置上，与24圆相切；绘制14的圆弧，圆心在X轴上，与29的圆相切④圆角2圆角2，分别与24、14的圆弧相切，如图2-73所示 图2-73 吊钩端部3. 绘制吊钩上部①绘制14的圆距离X轴54+23的位置②绘制18的圆距离X轴54的位置③绘制24、36的圆弧绘制24的圆弧，与18、29的圆弧相切；绘制36的圆弧，与24、18的圆弧相切，如图2-74所示图2-74 吊钩上部 4.绘制倒角绘制2X45°倒角。
