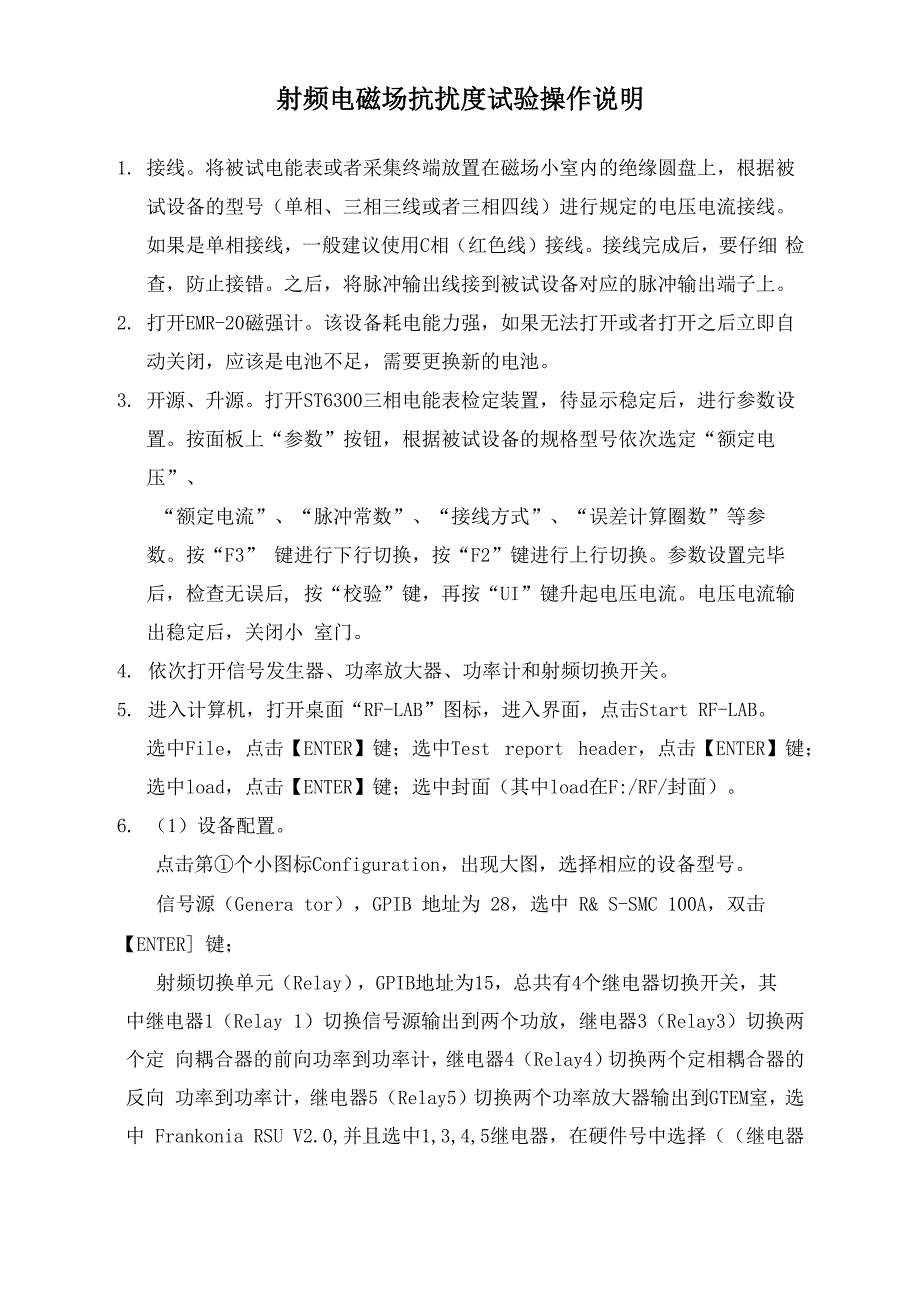

射频电磁场抗扰度试验操作说明1. 接线将被试电能表或者采集终端放置在磁场小室内的绝缘圆盘上，根据被 试设备的型号（单相、三相三线或者三相四线）进行规定的电压电流接线如果是单相接线，一般建议使用C相（红色线）接线接线完成后，要仔细 检查，防止接错之后，将脉冲输出线接到被试设备对应的脉冲输出端子上2. 打开EMR-20磁强计该设备耗电能力强，如果无法打开或者打开之后立即自 动关闭，应该是电池不足，需要更换新的电池3. 开源、升源打开ST6300三相电能表检定装置，待显示稳定后，进行参数设 置按面板上“参数”按钮，根据被试设备的规格型号依次选定“额定电压”、“额定电流”、“脉冲常数”、“接线方式”、“误差计算圈数”等参数按“F3” 键进行下行切换，按“F2”键进行上行切换参数设置完毕后，检查无误后, 按“校验”键，再按“UI”键升起电压电流电压电流输出稳定后，关闭小 室门4. 依次打开信号发生器、功率放大器、功率计和射频切换开关5. 进入计算机，打开桌面“RF-LAB”图标，进入界面，点击Start RF-LAB选中File，点击【ENTER】键；选中Test report header，点击【ENTER】键；选中load，点击【ENTER】键；选中封面（其中load在F:/RF/封面）。
6. （1）设备配置点击第①个小图标Configuration，出现大图，选择相应的设备型号信号源（Genera tor），GPIB 地址为 28，选中 R& S-SMC 100A，双击【ENTER] 键；射频切换单元（Relay），GPIB地址为15，总共有4个继电器切换开关，其 中继电器1（Relay 1）切换信号源输出到两个功放，继电器3（Relay3）切换两个定 向耦合器的前向功率到功率计，继电器4（Relay4）切换两个定相耦合器的反向 功率到功率计，继电器5（Relay5）切换两个功率放大器输出到GTEM室，选中 Frankonia RSU V2.0,并且选中1,3,4,5继电器，在硬件号中选择（（继电器1）, 2 （继电器3）, 3 （继电器4） ,4（继电器5），四个继电器的切换频率1 （Swi tching Frequency】）中选择 1000.001MHz，在切换频率 2 （Switching Frequency2）中选择3000.001MHz,选择【OK】键功放（Amplifier,最多可支持三台功放）功放1中选中FLH-120B，功放2 中选中FLG-100C，双击【ENTER】键；功率计（Power Me ter 1和2）com2端口，选择PMS1084，双击【ENTER】键 场强计（Field st reng th device） com1 端口，选中 EMR-20，双击【ENTER] 键。
2） 选中TEM-Cell（选择小室）3） 保存选中Save,点击【ENTER】键（若无变化，直接从此开始），保存 在 F:/RF/RF1.K03（4） 检测是否所有设备连入电脑选中Devices，点击【ENTER】键;选中Test,点击【ENTER】键；选中 testing configuration,接着做 Test reference configuration（次 序不分先后）7. 设置参考测量,（不接EUT电源，或者不放EUT时做个10V/m或30V/m的基准） 选中 Reference measurement,点击【ENTER】键；选中 Reference measurement,点击【ENTER】键；或者选第②个小图标；频率点，选择 start freq 80M~Stop freq 3000MHz;场强（field st reng th）,选择 10V/m 或 30V/m;偏差（Tolerance），选择 0.8;步进（Step size），选择1.0%，也可选择absolute （固定频率点输入）； Regulation, 选择 max.level stop；Approach from lower level，选择-3.0dB；Reference curve（参考曲线）；Reference file, f:\RF\4.R3f （做前，先命名一个文件）；Correction file,f:\RF\EMR20.KOR （场强计补偿因数）。
8. 开始试验选中Testing图标，在下拉菜单中选择“with optical EUF-checking"进入试 验界面直接选中Standard，点击【ENTER】键；整个试验选中叵键开始试验匚匸I暂停；一个一个频率点试验；耳连续做；检验人员记录ST6300检定装置上的误差量Measurement file本次测量结果存储至f:\RF\5.RFL（可取名）；Reference file引用第③步参考文件f:\RF\4.R3F信号源、打开小室9. 试验结束后，保存数据关闭RF-Lab软件并依次关闭功率放大器、 功率计和射频切换单元随后，停止电压电流输出，关闭ST6300源 门，关闭磁强计、拆线取出被试设备，关上小室门，完成试验。
