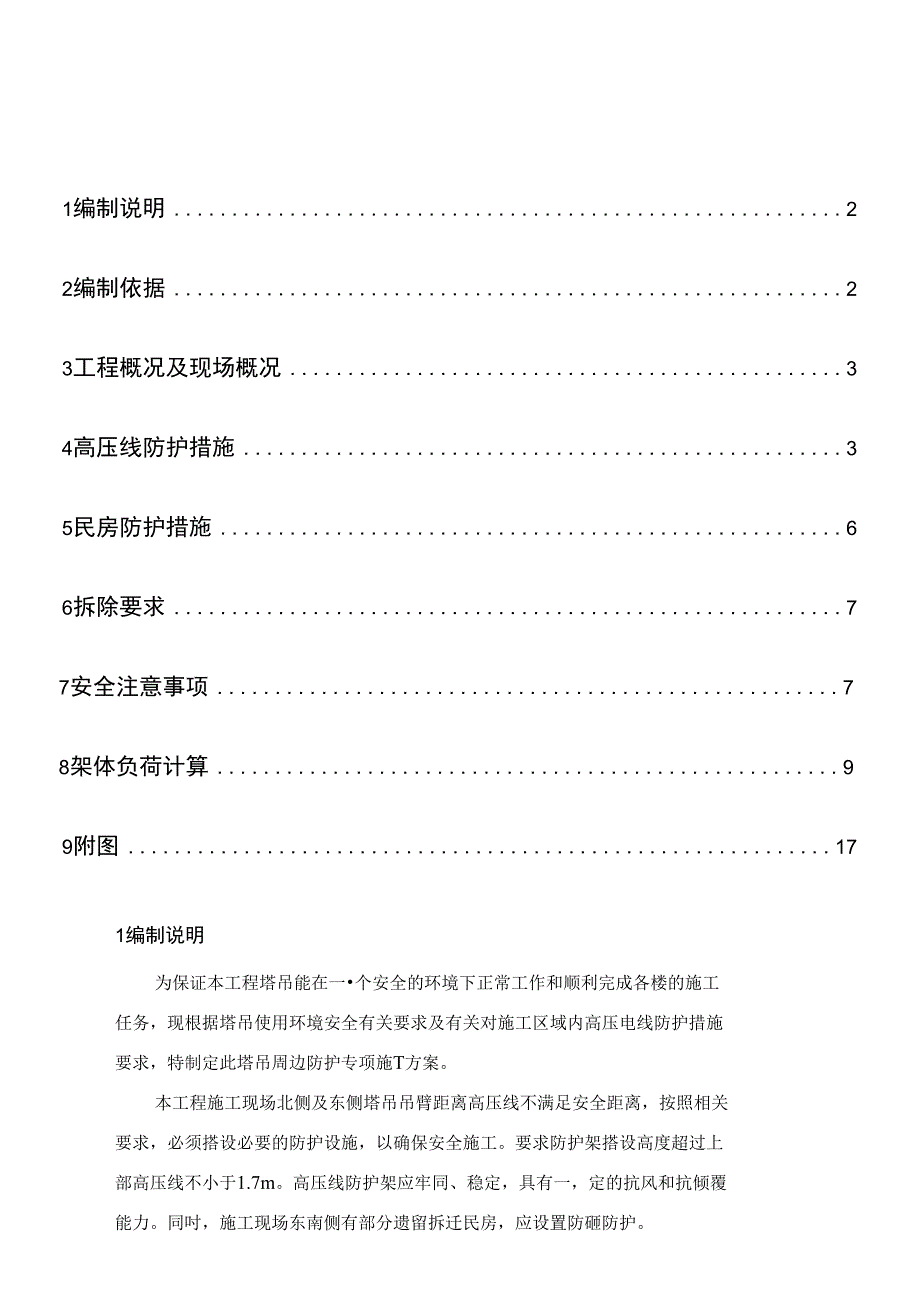

1编制说明 22编制依据 23工程概况及现场概况 34高压线防护措施 35民房防护措施 66拆除要求 77安全注意事项 78架体负荷计算 99附图 171编制说明为保证本工程塔吊能在一•个安全的环境下正常工作和顺利完成各楼的施工 任务，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施 要求，特制定此塔吊周边防护专项施T方案本工程施工现场北侧及东侧塔吊吊臂距离高压线不满足安全距离，按照相关 要求，必须搭设必要的防护设施，以确保安全施工要求防护架搭设高度超过上 部高压线不小于1.7m高压线防护架应牢同、稳定，具有一，定的抗风和抗倾覆 能力同吋，施工现场东南侧有部分遗留拆迁民房，应设置防砸防护此为理论方案，届吋北侧高压线防护架搭设占用城建八部分场地、相关线路 临吋断电及南侧民房防砸棚搭设吋与相关居民调解工作需甲方协调2编制依据2.1、 “施工现场平面布置图”及现场实地踏勘现状2.2、 主要规范、规程主要规程、规范表类别名 称编号行业《建筑机械使用安全技术规范》JGJ33-2012行业《施工现场临时用电安全技术规程》JGJ46-2005行业《建筑施工高处作业安全技术规范》JGJ80-91行业《建筑施工扑1件式钢管脚手架安全技术规范》JGJ130-20112.3.主要标准主要标准一览表类别名 称编号地方《北京市建筑工程施工安全操作规程》DBJ01-62-2002行业《建筑施丁安全检杳标准》JGJ59-20112.4、主要法规主要法规法律表序号法律名称1《建设工程安全生产管理条例》2《北京市建筑工程安全生产文明施工管理办法》3《北京市建设工程施工安全条例》3工程概况及现场概况3. k工程概况本工程为 工程，建筑群位于 。
总建筑面积为 m2 ,其小地上而积为 0?,地下而积为 m2 ,工程0. 00绝对标高为m工程名称：工程地址：建设单位：设计单位：施工单位：3.2, 现场概况在施工现场围墙北侧及东侧有高压线通过，现场施工中设18台塔吊，其中 现场北侧有3台、东侧有3台塔吊因塔吊距高床线距离小于塔吊大臂长度，架空 高压线在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求，必 须采用安全保护措施东南侧有3台塔回转半径下方有民房，必须采用安全防护 措施，具体区域详见《塔吊周边防护防护区域示意图》4高压线防护措施为了保证施T及输电线路的安全，需对高压线采取隔离防护措施，高压线防 护架采用杉篙搭设，基本做法如下：4. 1、在高压线下面搭设一•条双排杉槁脚手架，杉槁的直径小头不小于80mm, 腐朽、折裂、枯节等易折木杆和易导电材料不得使用4.2、 外电架空线路安全防护脚手架应高于架空线1.7mo%1 立杆应先挖杆坑，埋入地下深度不小于1.0m,平整夯实后通长设置扫 地杆立杆吋必须2-3人配合操作4・4、脚手架立杆排距为2. 0m,立杆跨距为l・5m,大横杆步距为1・5m,脚 手架立杆距高压线外侧不小于1. 7n）。
4・5、脚手架搭设选用双股8号铁丝相连接4.6、 剪刀撑杆子不得蹩绑，应贴在立杆上由下方人员找好角度再由上方人 员依次绑扎剪刀撑丄桩（封顶）椽子应大头朝上，顶着立杆绑在纵向水平杆上4.7、 两杆连接，其有效搭接长度不得小于l・5m,两杆搭接处绑扎不少于三 道双股8号铁丝采用顺扣绑扎，间距不小于0.6m杉槁大头必须绑在十字交 叉点上和邻两杆的搭接点必须和互错开，大横杆绑扎在立杆外侧，力求做到平 直，两根大横杆的接头，既不在同一跨内，也不在同一步距内立杆与横杆固定 吋，杉槁大头一侧伸出v.ff 300mm,小头应压在大头上边4.8、 为了使接长后的立杆重心在一•条垂直线上，接头的方向应相互错开， 如果第一个接头在左侧，第二个接头放在右侧，第三个接头乂要放在左侧，依此 类推而且应大头朝下，小头朝上，上下垂直，保持重心平衡如果杆子不直, 将其弯曲部分面向架子的纵向上方，不要弯向里面或外边大横杆绑扎在立杆外 侧，力求做到平直4.9、 递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰 撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后，方 可松手4.10、 遇到两根交叉必须绑扣，绑扎材料可用扎绑绳。
如使用铅丝严禁碰触 外电架空线铅丝扣不得过松、过紧，应使4根8号铅丝敷实均匀受力，采用平 插十字扣绑扎方式，拧扣以一•扣半为宜，铅丝绑扎要牢固并将铅丝末端弯贴在 杉槁外皮，不得外翘外漏出铅丝用绝缘胶布包住，防止触电和传电等危险事故具体绑扎方法如下：直交:木杆垂直相交，如立杆与大横杆相交处应采用平扎十字扌II的绑扎方法平插十字扣的绑扎方法的绳扣不易松动，横杆沉降量小，效果较好，绑扎吋 铅丝既要扭紧，使木杆不松动，乂不要拧紧过度，是铅丝绞段或受伤平插十字口的绑扎方法:⑴斜交：木杆倾斜相交，如立杆与斜撑札I交处，立杆与剪刀撑相交处，大横杆 与斜撑相交处，应采用斜十字口的绑扎方法斜十字扣用的铅丝两个单头必须从木杆交角最小处插进，才易插紧，保持木 杆不松动斜十字扣做法:木杆接长：木杆接长采用顺扣绑扎法，接头长度不小于1・5米，绑扣不少于3个，两端及中间各1个，绑扌II距杆端0.15米，接长处必须防止弯折扌II松动， 以免影响防护架的整体稳定性和使局部受力状况恶化，顺扣做法如下图所示：A1顺扣4.1k脚手架顶部及两侧均用大眼水平安全防护网封严、封牢，以便保护高 压线4.12.在围护脚手架距地面3m高处，每隔5m间距挂设严禁烟火、禁止攀登、 禁止拆改等警示牌。
4.13围护脚手架顶端靠近施工现场一•侧间隔6ni悬挂红色彩旗警示，如夜间 施工需悬挂红色警示灯5民房防护措施为了保证施工及南侧民房居民的安全，需对民房采取防砸防护措施，防砸防 护架采用648钢管搭设，基本做法如下：5.1、脚手架设计尺寸：根据工程实际情况，民房防砸防护架设计尺寸为： 立杆排距1. 2m,立杆跨距1. 8m,大横杆步距1. 8m5. 2、脚手架底设通长脚手板，脚手板布设平稳、牢固，不得悬空5・3、脚手架设置纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座 上皮450mm处的立杆上横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方 的立杆上当立杆基础不在同一高度上吋，将高处的纵向扫地杆向低处延长两跨 与立杆固定，高低差不大于ln)5.4、 立杆接长采用对接扣件连接方式，杆上的对接扣件交错布置：两根相 邻立杆的接头不应设置在同步内，同步内隔-•根立杆的两个相隔接头在高度方向 错开的距离小于500mm；各接头中心至主节点的距离不大于步距的1/3(500 mm)05.5、 纵向水平杆设置在立杆内侧，其长度为6m接长采用对接扣件连接方 式纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不设置在同步 或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm； 各接头中心至最近主节点的距离不大于纵距的1/3 (500mm)o5.6、 主节点设置一根横向水平杆，用直角扣件扣接。
主节点处两个直角扣 件的中心距不大于150mmo在双排脚手架中，靠墙一端的外伸长度为200mm5. 7、双排脚手架的横向水平杆两端均采用直角扣件固定在纵向水平杆上5.8、 防砸防护架最上两•层满铺脚手板脚手板设置在三根横向水平杆上 当脚手板长度小于2ni吋，采用两根横向水平杆支承，将脚手板两端与其可靠固 定，严防倾翻脚手板的铺设采用搭接铺设，接头支在横向水平杆丄，搭接长度 大于200mm,其伸出横向水平杆的长度为150mm5.9、 本工程防砸防护架剪刀撑选取45-60，剪刀撑斜杆用旋转扣件固定 在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不 大于150mm5.10防砸防护架门洞采用丄升斜杆、平行弦杆桁架结构型式详见《民房防 砸防护脚手架示意图》，斜杆与地面的倾角为45-606拆除要求6.1、 防护架拆除应由丄而下按层逐步拆除，先拆脚手板和横向水平杆，再 依次拆除剪刀撑和立杆6.2、 拆除吋必须由2-3人协同操作，拆纵向水平杆吋，应由中间人向下传 递，严禁向下抛掷6.3、 拆除作业区，必须派专人看管了望，严禁非作业区人员进入危险区域6.4、 拆除的全部过程，现场安全员应进行旁站。
6.5、 己拆下的料应及吋清理，运至指定地点码放7安全注意事项7.1、 提高施工人员的安全生产思想，通过经常性的教育使施工人员牢固树 立“安全为了生产，生产必须安全” “安全第一，预防为主”的思想方针在施 工过程中，施工人员不仅要注意本人的安全，更要注意周围其它人员的安全7.2、 加强安全帽、安全网、安全带的安全“三宝”使用要求严禁在高压 线附近抛丢材料、工具及废弃物等1) 3、塔吊的设置及使用必须严格遵守《建筑机械使用安全技术规范》的有 关规定设置防护罩、限位装置及漏电保护装置等安全防护设备必须齐全、有效， 并按照各施工机械设备的使用要求与有关规定进行保养与维修操作人员必须持 有效证件上岗，禁止无证人员操作，操作吋要随吋注意高压线7・4、塔吊载物作业时控制冋转半径和冋转角度，塔臂回转半径覆盖区域不 得超越北侧、东侧及南侧的防护区域空载旋臂吋，塔臂冋转半径覆盖区域距离 防护区域必须大于6mo信号工要配合塔吊司机工作，指挥塔吊司机做到安全运 行，离开高压电线、现场架空电缆线等危险设施7. 5、首次立塔自由高度，塔臂滑车下皮与高压线交叉垂直距离必须大于6mo7.6、 现场施工用电严格遵照《施工现场临吋用电安全技术规范》的有关规 定及要求进行布置与架设，并定期检查。
制定防火措施，严禁随意动用明火加 强施工现场消防管理，消防设施配备齐全，安置位置符合消防要求，并定期检查, 保证消防器材处于完好有效状态7.7、 夜间和雨期严禁在高压线附近施工7.8、架子工操作的安全注意事项：（1） 防护架搭设和拆除人员必须持有上级部门颁发的《特种作业人员操作 证》的专业架子工进行2） 操作人员必须持有效证件上岗，操作吋必须正确佩带安全帽、穿防滑 鞋，超过2m作业必须挂安全带3） 搭设作业吋作好口我保护，防止在防护架上打闹、嬉戏、抽烟等事故4） 脚手板要铺设平稳，绑扎牢I古I,不得有探头板5） 架子丄的作业人员作好分工和配合，传递杆件掌握好重心，平稳传递 不要用力过猛，以免引起人身或杆件失横6） 作业人员佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉 落伤人7） 架设材料要随上随用，以免放置不半掉落伤人8） 每次收工前要将架子丄的所有杆件、材料搭设完毕，不要存放在架子 上，不用的要及吋传下9） 在搭设防护架吋要作好安全警示标志，防止行人和车辆在搭设区域内 通过10） 防护架搭设完毕后要求安全员进行安全检查，核对是否达到方案的技 术要求，对存在的安全隐患要出据书面整改文字，并对施工队伍进行安全交底。
安全员验收合格后，提请项H经理部工程部、技术部的负责人共同进行验收，并 在验收单上签字确认11） 使用期问，安全员要定期检查，架子队也要定期对防护架进行安全维 护，配合安全员作好检查工作对存在隐患及吋解决，并做好检查记录，对整改 项H明确用文字表述清楚12） 拆除要求：自上方开始拆除，不得触动高压电线；杆件。
