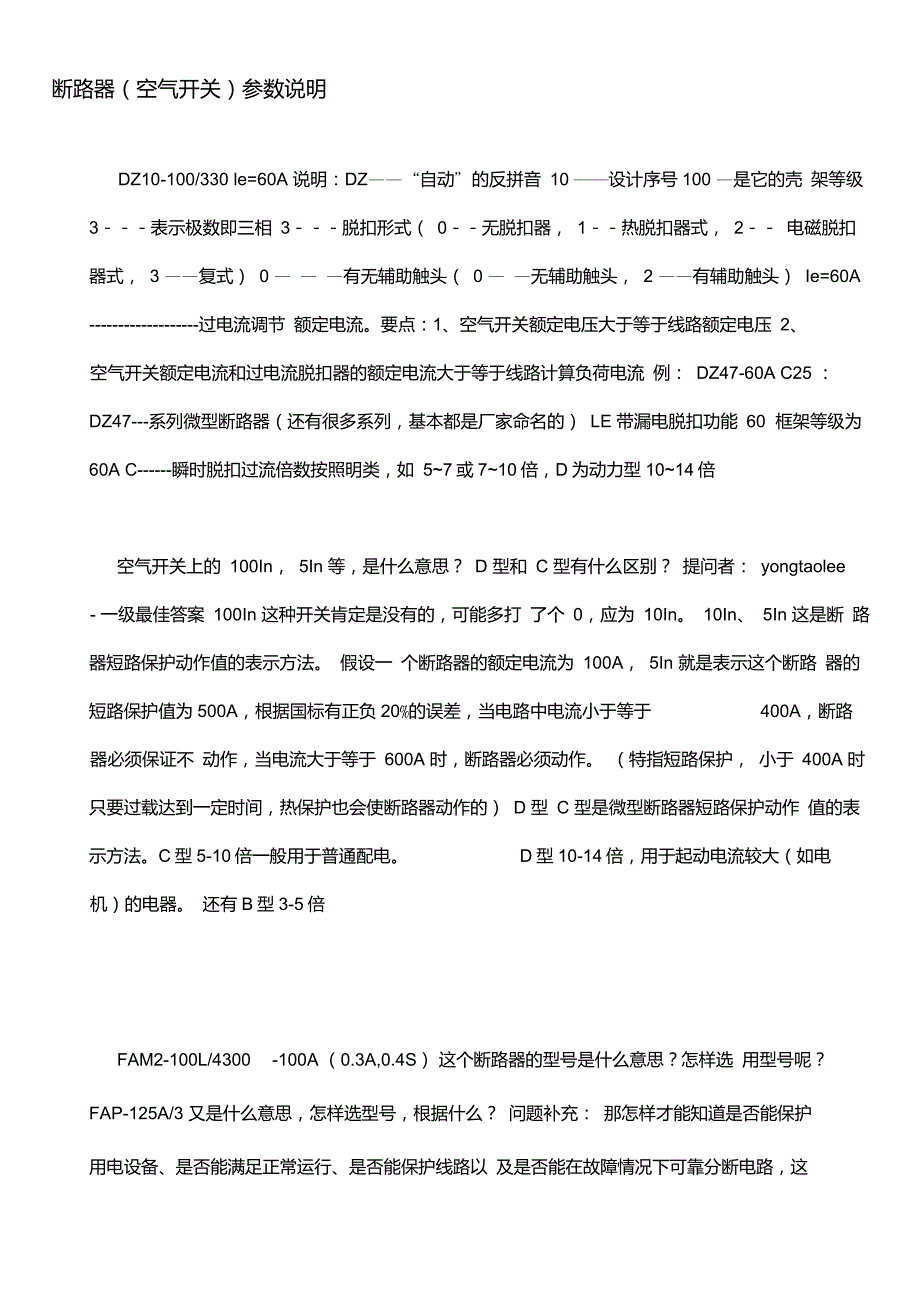

断路器（空气开关）参数说明DZ10-100/330 le=60A 说明：DZ——“自动”的反拼音 10 ――设计序号100 —是它的壳 架等级 3－－－表示极数即三相 3－－－脱扣形式（ 0－－无脱扣器， 1－－热脱扣器式， 2－－ 电磁脱扣器式， 3 ——复式） 0 — — —有无辅助触头（ 0 — —无辅助触头， 2 ——有辅助触头） Ie=60A 过电流调节 额定电流要点：1、空气开关额定电压大于等于线路额定电压 2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流 例： DZ47-60A C25 ： DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的） LE 带漏电脱扣功能 60 框架等级为60A C------瞬时脱扣过流倍数按照明类，如 5~7或7~10倍，D为动力型10~14倍空气开关上的 100In， 5In 等，是什么意思？ D 型和 C 型有什么区别？ 提问者： yongtaolee- 一级最佳答案 100In 这种开关肯定是没有的，可能多打 了个 0，应为 10In 10In、 5In 这是断 路器短路保护动作值的表示方法 假设一 个断路器的额定电流为 100A， 5In 就是表示这个断路 器的短路保护值为500A，根据国标有正负20%的误差，当电路中电流小于等于 400A，断路器必须保证不 动作，当电流大于等于 600A 时，断路器必须动作。
（特指短路保护， 小于 400A 时只要过载达到一定时间，热保护也会使断路器动作的） D 型 C 型是微型断路器短路保护动作 值的表示方法C型5-10倍一般用于普通配电 D型10-14倍，用于起动电流较大（如电机）的电器 还有B型3-5倍FAM2-100L/4300 -100A （0.3A,0.4S） 这个断路器的型号是什么意思？怎样选 用型号呢？FAP-125A/3 又是什么意思，怎样选型号，根据什么？ 问题补充： 那怎样才能知道是否能保护用电设备、是否能满足正常运行、是否能保护线路以 及是否能在故障情况下可靠分断电路，这个怎样确定呢？ FAM2 厂家命名型号 +系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器）,L表示带漏电脱扣功能 4300----4表示4极，300指脱扣器类型，热磁脱扣 0.3A 简略表示，漏电动作电流为 0.3A 0.4S 漏电脱扣动作时间为 0.4 秒FAP 沈阳金钟宏特电器有限公司产品， 微型断路器类别中的隔离开关 125A/3 125A ， 3极选用断路器的原则： 1 、保护用电设备，满足正常运行 2、保护线路 3、故障情况下可靠分断电路（隔离开关无此功能） 补充说明： 1、设备正常运行电流，及轻微过载运行电流，断路器 不应动作 2、出现持续过负荷、设备过载运行，断路器应延时动作 3、运行过电流超出线路额定载流量时，断路器短延时动作 4、出现故障大电流，断路器瞬时动作 5、最不利情况下，断路器 下端出现极限短路电流，断路器应可靠切断故障电流， 避免对上级系统造成影响四， 断路器型号EZD-100E/3300 100A的含义 答案：这是一个错误的型号书写方式。
EZD是施耐德电气的经济型塑壳断路器 型号应为：EZD100E/3P 100A 100 :壳架等级电流100A E :塑壳断路器的短路分断能力级别 100A ：塑壳断路器整定电流 至于 3300，则是国产塑壳断路器的 断路器的规格代号 3：三极 300：脱扣器为热 -电磁复式脱扣器五， 漏电断路器型号 C65-C20A/2P+VE 含义 答案： C65N 为施耐德的产品系列号， C 指脱口 曲线为C型，保护常规负载和配电线缆， 20A是指额定电流为20A，2P为断路器极数，VE是Vigi C65 ELE的简写，这个是剩余电流动作保护附件，也就是漏电附件 C65-C20A/2P+VE就是小型断路器 C65N-C20/2P+ 漏电附件 Vigi C65 ELE 拼接使用 的漏电断路器六， 漏电保护器上的 DZ47 和 DZ267 有什么区别？ 两种规格有什么区别？ 哪一个更好一点？ 问题补充：另问 怎样从型号上看分断能力？ 除了那个 T 钮 还有什么办法测试漏电保护工作正 常不正常？ 答案：如果是单相的话，我觉得 DZ267 更好一点，体积更小 如果是三相的话，从型号上不你就只能选 DZ47 了。
另：这两种都是对分断能力没有特殊要求的前提下选用的能看出分断能力，每个厂出的元件字母含义都不太一样，这玩意儿背 不下来分断能力是从选型手册或说明书上看的 可以用漏电测试仪测漏电值是否正常，那个仪器几百块钱一台七， 断路器和漏电开关一样吗？另外何时用 1p、2p 、3p、4p 最佳答案 不一样， 断路器有过流 过载 过热跳闸保护 ，而漏电开关是附加在断路器上的附件， 也 就是断路器的功能上再附加 了漏电保护功能根据线路来分别用1p和2P只保护L线就用1P ,保护L和N的就2p 3P 4P 用于三相负载 4P 比 3P 多 个零线 断路器和漏电开关不一样，断路器是防护电流超载或短 路跳闸，漏电开关是防护 漏电而跳闸； 1p、2p 断路器或漏电开关应用单相负载， 3p、4p 漏电 开关应用三 相或三相四线负载八，1P、2P、3P、4P断路器是什么意思？ 1P、2P、3P、4P断路器是什么意思？使用有什么要求？ 1P、 2P、 3P、 4P 指断路器的极数，电相序的排序是 A、 B、 C、 N ABC 指三相电 的火 线， N 指三相四线的零线 1P 断路器可接任意一相火线， 2P 断路器可接任 意一相火线和一零 线， 3P 断路器接三相火线，但前后相序要正确，即 ACB 。
如果你负载的设备额定电压是 220V 时，就可以用1P或2P的断路器，如果是380V，就需要3P或4P 了，对负载设备不需要零的 就只选 3P 就可以了，如电动机、风 机、水泵等只用 3P 断路器；如是 380V 的开水器、热水 器之类的设备，就需要4P 了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障 人身安 全是必须的要用的 接线时需要注意的是：如果在同一个楼层里面，需要引出的 1P及2P 断路器较多 的话，注意保持 A、 B、 C 相电的平衡，从总开关所引出的断路器 ABC 相要均 衡引 出，否则就会使总断路器使用寿命下降九， 开关上的 1P.2P.3P.4P 是什么意思 这个 P 好象是 Power 的意思吧， p:pole 极的意思 4P就是指4极，3条L线+1条N线3P:3条L线2P:L+N 1P就是1个线路，比如，单个的那种开关，就是 1P 的，他只能接一条进线一条 出线 而 2P 的，则可以接两条进线 2 条出线 4P 则可 以接4条进线4条出线 其实4P开关就是4个1P的捆绑在一起，而2P就是2个1P的捆绑在 一起而已 之所以捆绑，就是让拨动前边那固定片， 集中的统一同时断开或者闭合线路。
并且 如果是某一条线过载，他跳下时会把另一个或几个回路的开关也拉下来 比如 3P 的开关，假设 接三相，有一相过载跳下，那么他回把其他两相也拉下， 这样全部切断，不然如果只断 1 相， 会烧毁设备的十， 自动空气开关有漏电保护功能么 ?安装了漏电保护器还用安地线么 ? 悬赏分：25 - 解决时间： 2008-10-29 21:52 我的加工厂里有自动空气开关 ,请问大家我还用安装漏电保护器么 ?还有我的 机 器是全铁的 ,上面写的有专门的地线接触点 ,如果我装了漏电保护器 ,还用弄地线 么?地线的功 能是什么????谢谢大家了! 问题补充：我的空气开关是 250A 的!而我只有两个电机 ,一个是 15A, 另一个 6A, 并且我还买了电机保护器准备按上 ! 首先你要知道地线是用来做什么的 .当你知道地 线的作用时你就自然明白了 . 接地线又称保护线主要作用为在家里的家用电器或工厂的设备很 多都是用金属 做外壳的吧 .那么如果万一当我电器或设备发生漏电的话那么我的电器或是设备 那不是要带电了吗 ?如果人碰一下的话是不是要触电啊 ?是不是很危险啊 ?那么有 没有方法可以 当我的电器或是设备漏电时避免发生触电的事故 .有!接地线就是 一种很好的保护方法 .人为什么会触电 .首先人是导电体 ,第二因为有电流流过 . 为什么会有电流过 .因为有电压 .我想欧姆定律你 应当知道吧 ?I=U/R 也就是说在 电压相同的情况下电阻越大电流就越小是吧 !电流还有一个特征 就是那边电阻小 它向那边走.人体的电阻一般为 1700 欧姆.那么如果接地线电阻只有 4欧姆的话 你看那大部分的电流会向那里走啊 .没有电流流过的话那人也就不会触电了吧 ? 其实说白了就是 一句话 .那就是接地线的作用就是当用电器发生漏电时把电导入 大地防止人体触电 !或是电路能产生足够大的短路电流 ,或是打破漏电保护器的 电流平衡使保护装置动作 .防止人体触电 .这也就 是人们为什么把接地线叫为保 护线的原因 ! 第二兄弟断路器是断路器 .漏电保护器是漏电保护器是二种不同的产品作用也是 不同的. 断路器 ＜又名空气开关它是有灭弧装置的 ＞它是一种有开关作用 ,又能进行自动保 护低压配电电器 .其作用相当于刀开关 .熔断器.热继电器等电气元件的组合 主要是用来短路和过载保护的• 一般分1PV就是只有一根火线进入空开零线在公 共端上＞1P加N＜就是火线和零线同进入空开不过是零线是常闭的不管跳不跳闸 接线时千万别搞错了 !＞或是2P的＜就是火线和零线同进入空开二者都是常开跳 闸时同时断开＞.3P或4P等.漏电保护器＜又名剩余电流动作保护器简称 RCD＞可以分为以下三种：第一不带过载.短路保护.仅有漏电保护 的RCD.也称为漏电开关.第二带过载保护.短路保护和漏电保护的 RCD.也称为漏电断路器.第 三没有过载 .短路保护功能 .也不直接分合电路 ,仅有漏电报警作用 .也称为漏 电继电器.一般用于 不断电的重要场所 .其原理为利用 RCD 的零序电流互感器来 检测.捕捉漏电 ,触电等接地故障电 流.并使其脱扣器动作切断电源 .根据其分断 反应时间可分为高灵敏度． 中灵敏度和低灵敏度． 工 作原理为.i＜火线电流＞+ i v零线电流＞=ix=O.或i。
