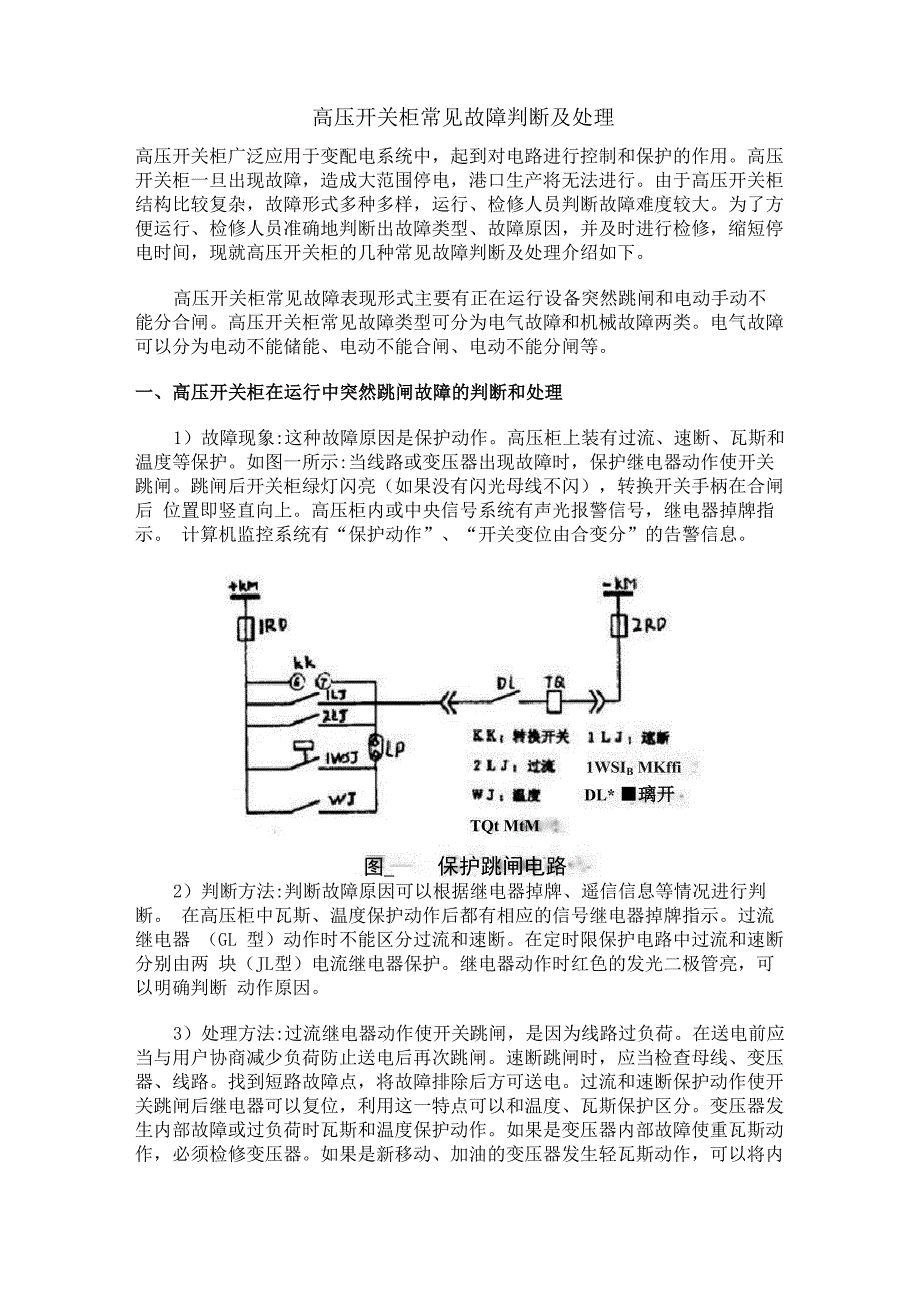

高压开关柜常见故障判断及处理高压开关柜广泛应用于变配电系统中，起到对电路进行控制和保护的作用高压 开关柜一旦出现故障，造成大范围停电，港口生产将无法进行由于高压开关柜 结构比较复杂，故障形式多种多样，运行、检修人员判断故障难度较大为了方 便运行、检修人员准确地判断出故障类型、故障原因，并及时进行检修，缩短停 电时间，现就高压开关柜的几种常见故障判断及处理介绍如下高压开关柜常见故障表现形式主要有正在运行设备突然跳闸和电动手动不 能分合闸高压开关柜常见故障类型可分为电气故障和机械故障两类电气故障 可以分为电动不能储能、电动不能合闸、电动不能分闸等一、高压开关柜在运行中突然跳闸故障的判断和处理1）故障现象:这种故障原因是保护动作高压柜上装有过流、速断、瓦斯和 温度等保护如图一所示:当线路或变压器出现故障时，保护继电器动作使开关 跳闸跳闸后开关柜绿灯闪亮（如果没有闪光母线不闪），转换开关手柄在合闸后 位置即竖直向上高压柜内或中央信号系统有声光报警信号，继电器掉牌指示 计算机监控系统有“保护动作”、“开关变位由合变分”的告警信息图_1WSIB MKffiDL* ■璃开芸TQt MtM保护跳闸电路2）判断方法:判断故障原因可以根据继电器掉牌、遥信信息等情况进行判断。
在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示过流继电器 （GL 型）动作时不能区分过流和速断在定时限保护电路中过流和速断分别由两 块（JL型）电流继电器保护继电器动作时红色的发光二极管亮，可以明确判断 动作原因3）处理方法:过流继电器动作使开关跳闸，是因为线路过负荷在送电前应 当与用户协商减少负荷防止送电后再次跳闸速断跳闸时，应当检查母线、变压 器、线路找到短路故障点，将故障排除后方可送电过流和速断保护动作使开 关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯保护区分变压器发 生内部故障或过负荷时瓦斯和温度保护动作如果是变压器内部故障使重瓦斯动 作，必须检修变压器如果是新移动、加油的变压器发生轻瓦斯动作，可以将内 部气体放出后继续投入运行温度保护动作是因为变压器温度超过整定值如果 定值整定正确，必须设法降低变压器的温度可以通风降低环境温度，也可以减 少负荷减低变压器温升如果整定值偏小，可以将整定值调大通过以上几个方 法使温度接点打开，开关才能送电二、高压开关柜储能故障的判断和处理在应用弹簧储能操作机构的高压柜中，合闸前必须预先储能方可合闸储能 机构由电动机带动齿轮机构将弹簧拉长。
操作方法有电动和手动两种方法手动 不能储能应当是机构出现机械故障手动可以储能，但电动不能储能是电气故障 使用时间不久的机构机械磨损不大一般不会出现机械故障下面主要分析电气故 障如图二所示:电动不能储能分别有电机故障控制开关损坏、行程开关调节不 当和线路其它部位开路等表现形式有电机不转、电机不停、储能不到位等[Jiao图二储能电踣HK,控制开关 VD儲能指示灯□电桃 XK:限铉开关 ZJ:中间堆电器唱动不能储能故障判新建理義故障类凰故障表现列断方徒处理方注行程限位过高龟机不帶转十攜龍猜示幻不亮手动储储犒能疳 凸轮顶不珂限隹开关向卜调整行程开冇程限位过低储能不满”不能合凸轮过•早頂到IK位开关”向上调SS禅程开 关电机故障冒烟，屏味，媒险熔鹉万用爰检査璽换电軌控制回塚斷钱」奄机不转电机没有赴压舞換开关戴朗1、行程开关调节不当:行程开关是控制电机储能位置的限位开关当电机储能到位时将电机电源切断如果限位过高时，机构储能已满故障现象是:电机 空转不停机、储能指示灯不亮只有打开控制开关(HK)才能使电机停止限位调 节过低时，电机储能未满提前停机由于储能不到位开关不能合闸调节限位的 方法是手动慢慢储能找到正确位置，并且紧固。
2、 电机故障:如果电机绕组烧毁，将有异味、冒烟、保险熔断等现象发生 如果电机两端有电压，电机不转可能是碳刷脱落或磨损严重等故障判断是否 是电机故障的方法有测量电机两端电压、电阻或用其它好的电机替换进行检查3、 控制开关故障或电路开路:控制开关损坏使电路不能闭合及控制回路断线 造成开路时，故障表现形式都是电机不转、电机两端没有电压查找方法是用万 用表测量电压或电阻测量电压法是控制电路通电情况下，万用表调到电压档， 如果有电压(降压元件除外)被测两点间有开路点用测量电阻法应当注意旁路的 通断，如果有旁路并联电路，应将被测线路一端断开三、高压开关柜合闸故障的判断和处理合闸故障可分为电气故障和机械故障合闸方式有手动和电动两种手动不 能合闸一般是机械故障手动可以合闸，电动不能合闸是电气故障如图三所示: 高压开关柜电动不能合闸时有保护动作、防护故障、电气连锁、辅助开关故障等圈三合闸电路SA:实验按扭 SW、YW：实验、运行位置开关DL：辅拗开关 HQ,合晦线圈1、 保护动作:在前面已经分析过保护动作使开关跳闸开关送电前线路有故 障保护回路使防跳继电器作用合闸后开关立即跳闸即使转换开关还在合闸位 置，开关也不会再次合闸连续跳跃。
2、 防护故障:现在高压柜内都设置了五防功能，要求开关不在运行位置或试 验位置不能合闸也就是位置开关不闭合，电动不能合闸这种故障在合闸过程 中经常遇到此时运行位置灯或试验位置灯不亮将开关手车稍微移动使限位开 关闭合即可送电如果限位开关偏移距离太大，应当进行调整在 JYN 型高压柜 中位置开关不能向外移时可以加装一个 V 型片，保证限位开关可靠闭合ipi3W.I Pt图四 主电路进线柜连锁电路 母联柜连锁电踣2林进绫柜连锁电路3、电气连锁故障:高压系统中为了系统的可靠运行设置一些电气连锁例如 在两路电源进线的单母线分段系统中，要求两路进线柜和母联柜这三台开关只能 合两台如果三台都闭合将会有反送电的危险并且短路参数变化，并列运行短 路电流增大连锁电路的形式如图四所示进线柜连锁电路串连母联柜的常闭接 点，要求母联柜分闸状态进线柜可以合闸母联柜的连锁电路是分别用两路进线 柜的一个常开和一个常闭串连后再并连这样就可以保证母联柜在两路进线柜有 一个合闸另一个分闸时方可送电在高压柜不能电动合闸时，首先应当考虑是否 有电气连锁，不能盲目地用手动合闸电气连锁故障一般都是操作不当，不能满 足合闸要求例如合母联虽然进线柜是一分一合，但是分闸柜内手车被拉出，插 头没有插上。
如果连锁电路发生故障，可以用万用表检查故障部位利用红、绿灯判断辅助开关故障简单方便，但是不太可靠可以用万用表检 查确定检修辅助开关的方法是调整固定法兰的角度，调整辅助开关连杆的长度4、控制回路开路故障:在控制回路中控制开关损坏、线路断线等都使合闸线 圈不能得电这时候合闸线圈没有动作的声音测量线圈两端没有电压检查方 法是用万用表检查开路点电幼不能合亀故障判断处理舉故黑翹战璋表现利新方it处理方注保护鉤柞合鬧疳立Wftffl.L有告警侑号雜电翻瞬减少负荷.检査线；0L降低温度等防护故陳不能合闸，包養灯 不亮检査也置开关通断離暮手车使开关用會连锁放障不能合闸'实醱位置能合检査连锁电略通斷滴星连鐵蚕求障不能合SL凜灯不i亮检査辅助开关通斷谓整拉杆长度控制回路并爲不能合剧合阿线撮没有电压接通开路点合爛线圈故界味，冒烟,幄险»i¥rJS*线圈电服更换线圈5、合闸线圈故障:合闸线圈烧毁是短路故障这时候有异味、冒烟、保险熔 短等现象发生合闸线圈设计为短时工作制，通电时间不能太长合闸失败后应 当及时查找原因，不应该多次反复合闸特别是CD型电磁操作机构的合闸线圈， 由于通过电流较大多次合闸容易烧坏在检修高压柜不能合闸的故障时经常使用试送电的方法。
这种方法可以排除 线路故障（变压器温度、瓦斯故障除外）、电气连锁故障、限位开关故障故障部 位基本可以确定在手车内部所以在应急处理时可以用试验位置试送电，更换备 用手车送电的方法进行处理这样可以起到事半功倍的效果并且可以减少停电时 间四、 高压开关柜分闸故障的判断和处理分闸故障也可分为机械故障和电气故障电气故障主要有控制回路开路、线 圈故障、辅助开关故障等1、 故障现象:当红灯不亮时电动不能分闸是辅助开关故障分闸线圈烧坏时 有冒烟、异味、保险熔短等明显现象发生控制回路开路故障是指转换开关及其 它部位断线，这时跳闸线圈不能得电2、 在检查线圈故障时可以用万用表测量线圈两端电阻电阻过小或为零时 内部匝间短路，电阻无穷大时内部开路查找开路故障的方法是用万用表测量电 压、电阻进行判断开路点有电压，电阻无穷大五、 高压开关柜机械故障的判断和处理高压柜常见的机械故障主要有:机械连锁故障、操作机构故障等故障部位 多是紧固部位松动、传动部件磨损、限位调整不当等1、 机械连锁故障:为了保证开关的正确操作，开关柜内设置了一些机械连锁 例如手车进出柜体时开关必须是分闸开关合闸时不能操作隔离开关等这类故 障形式多样，应当沿着机械传动途径进行查找。
一般防护机构比较简单，与其它 机构很少交叉，查找比较方便在2号站JYN型高压柜曾经出现过这样一次故障： 由于脚踏板与连杆的固定螺母脱落，机构将释能挚子顶死不能合闸2、 操作机构故障:操作机构出现故障最多的部位是限位点偏移例如在CT8 型机构中扇形轮与脱扣半轴啮合量是机构调整的关键啮合量较大，脱扣阻力就 大，容易卡死啮合量较小，容易连跳，不能合闸调整的方法是改变限位螺栓 长度和分闸连杆的长度尽管高压柜的故障形式多种多样，但只要能在事故跳闸、电动手动不能分合 闸情况下判断出高压开关柜的几种常见电气或机械故障，根据故障现象和检查结 果确定故障部位，就能很快将故障排除。
