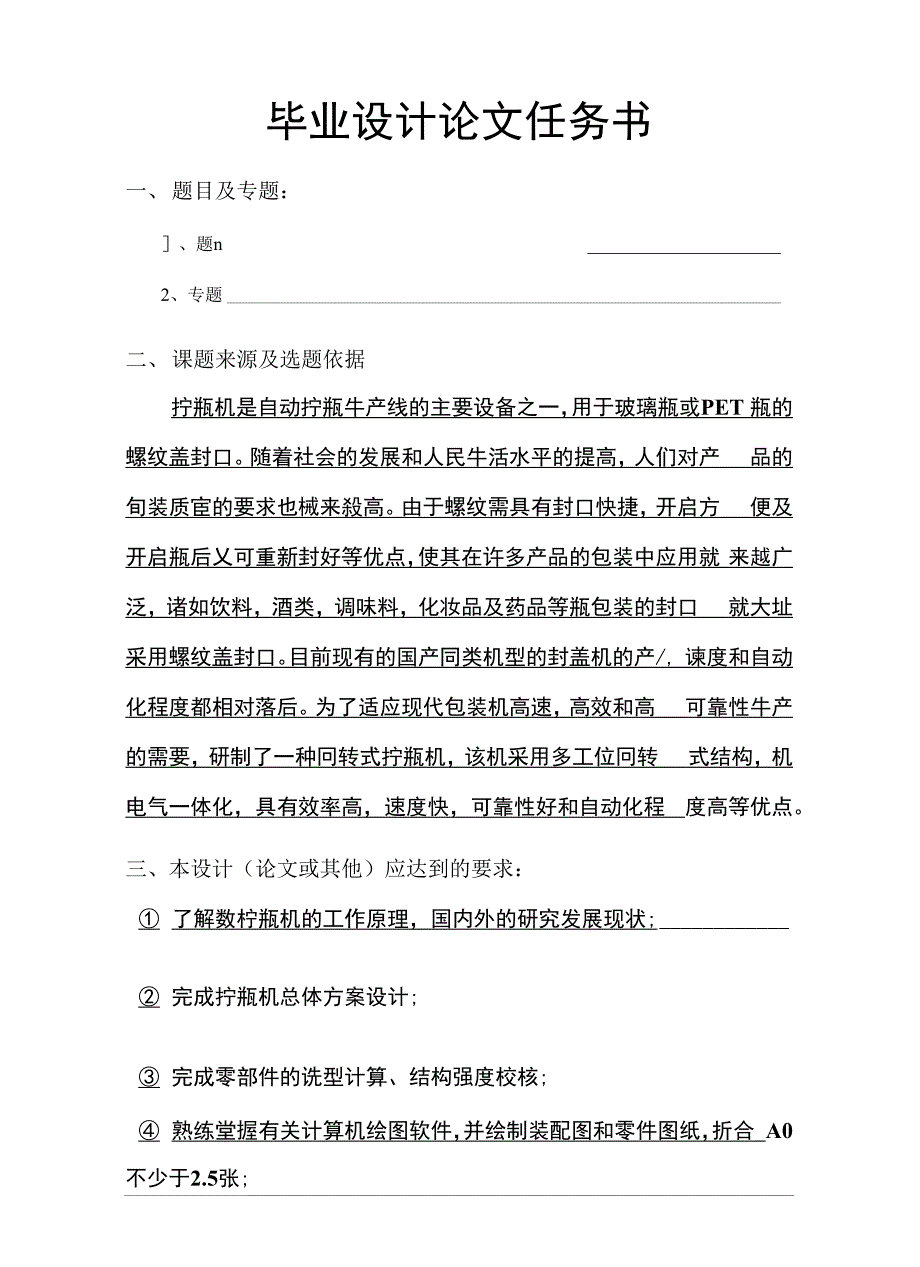

毕业设计论文任务书一、 题目及专题：］、题n 2、专题 二、 课题来源及选题依据拧瓶机是自动拧瓶牛产线的主要设备之一，用于玻璃瓶或PET 瓶的螺纹盖封口随着社会的发展和人民牛活水平的提高，人们对产 品的旬装质宦的要求也械来殺高由于螺纹需具有封口快捷，开启方 便及开启瓶后乂可重新封好等优点，使其在许多产品的包装中应用就 来越广泛，诸如饮料，酒类，调味料，化妆品及药品等瓶包装的封口 就大址采用螺纹盖封口目前现有的国产同类机型的封盖机的产/, 谏度和自动化程度都相对落后为了适应现代包装机高速，高效和高 可靠性牛产的需要，研制了一种冋转式拧瓶机，该机采用多工位冋转 式结构，机电气一体化，具有效率高，速度快，可靠性好和自动化程 度高等优点三、本设计（论文或其他）应达到的要求：① 了解数柠瓶机的工作原理，国内外的研究发展现状; ② 完成拧瓶机总体方案设计;③ 完成零部件的诜型计算、结构强度校核;④ 熟练堂握有关计算机绘图软件，并绘制装配图和零件图纸，折合 A0不少于2.5张;（5）完成设计说明书的撰写，并翻译外文资料1篇四、接受任务学生:机械93班 姓名 吴建军五、 开始及完成日期：自2012年11月12日 至2012年5月25日六、 设计（论文）指导（或顾问）：指导教师 签名 签名 签名教研室主任 （学科组组长研究所所长〕 签名 系主任 签名2012年11月12日摘要拧瓶机是自动拧瓶生产线的主要设备之一，它是封口机的一种，广泛用于玻璃瓶或PET 瓶的螺纹盖封口。
由于螺纹盖具有封口快捷、开启方便及开启后瓶又可重新旋上瓶盖等优 点，所以一些不含气的液料，诸如饮料、酒类、调味料等类似瓶包装的封口中大量采用螺 纹盖封口为了适应现代包装机高速、高效和高可靠性生产的需要，在广泛吸收国内外先进机型 的基础丄，本课题设计了全口动拧瓶机它靠杲步电动机带动传送带实现瓶子的输入和输 出，中间在传送带上部巧妙地安置了转盘，给旋盖工作带来很大的便利，也大大提高了效 率，旋盖装置更是此次设计的关键部件，靠电机带动空心轴以及其以上的机构旋转，同时 上部的圆柱凸轮实现旋盖头的升降，旋盖头运用机械式的方法，夹头的另一头联接弹簧， 运用杠杆原理实现瓶盖的夹紧当旋盖头夹紧瓶盖时，上方的电动机启动开始旋盖本课 题的设计不但结构简单明了操作方便，血且实现了从进瓶到出瓶的全部自动化，具有速度 可调、定位准确、旋盖可靠、运行平稳、无噪音和不伤瓶盖等优点，克服了传统机构的缺 点，总体上达到了我们预期设计的H标关键词：拧瓶机；旋盖头；机械式；杠杆AbstractCapping machine is one of the main equipment of the automatic filling production line, which is a kind of sealing machine, and widely used in glass or PET bottles sealed with screw cap. Screw cap with sealing the fast, is easy to open and can be re-opened after the bottle screw cap on the bottle, etc. so some non-gas liquid material, such as beverages, wine, seasonings and the like in a large number of the scaled bottles with screw cover seal.In order to adapt to the production needs of the modem high-speed packaging machine, high efficiency and high reliability, extensively absorbing on the basis of the advanced models, the project designs the automatic screwing machine.lt is belt driven by induction motors to achieve input and output of the bottle, the upper middle of the conveyor belt turntable cleverly placed, the cap has caused great convenience, but also greatly improve efficiency, capping device is the key to the design parts, rely on motor driven hollow shaft and the institutions rotation, while the upper part of the cylindrical cam lifting of capping head.the method of the capping heads is mcchanical.Thc other end of the chuck coupling spring.lt uses the lever principle implementation clamping bottle caps.Whcn the the capping head clamping cap , the top of the motor start start capping.Not only the structure is simple, easy to operate, but also the design and implementation of the project from the bottle into the bottle to the full automation, with adjustable speed, accurate positioning, capping reliable, smooth running, no noise and not to hurt the caps, etc, to overcome the shortcomings of traditional institutions, the overall design to achieve the goal of our expectations.Keywords： Capping Machine;Capping head;Mechanicalleverage优秀毕业论文，欢迎下載！目录摘要 IIIAbstract IVH录 v1•绪论 11」本课题的设计背景 11.2国内外发展 11.3本课题应达到的要求 32.拧瓶机的整体设计 42」设计任务分析 42.1.1设计参数 42.1.2工艺路线 42.1.3技术要求 42.2拧瓶机的工作原理 42.3总体方案确定 42.3.1方案一的介绍 42.3.2方案二的介绍 52.3.3方案三的介绍 52.3.4方案四的介绍 62.4方案比较 62.5采用方案的详细设计 72.5.1传送机构的设计 72.5.2转盘的设计 72.5.3升降机构的设计 82.5.4理盖器的设计 82.5.5旋盖头的设计 102.5.6底座箱的设计 103•传动系统的设计计算 133」电动机的选择 133.2传动比的分配 143.3减速器的设计选择 153.4带传动的设计 153.5锥齿轮的设计计算 193.6轴的设计及校核 243.7键的选择与校核 253.7.1键的选择 253.7.2键的校核 263.8轴承选择与校核 286.小结 致谢 参考文献 所有下载本文的朋友请注意:3131313232323334354. 拧瓶机的安装及维护 4.1安装 4.2维护保养 5. 拧瓶机的改进与展望 5」自动润滑的改造 5.2展望 若对本文赏识，还需完整版源文件及全套CAD图纸卩 （或其它格式三维图纸）请联系： 36396305.1緒论1.1本课题的设计背景随着食品，医药产业的发展，对产品的密封提出越来越高的要求，完善的密封不仅可 以延长食品，医药产品的保质期，而且可以避免食品中营养的流失。
拧瓶机就是完成包装 容器封口的机器，属于色装机的一种，主要针对玻璃瓶或PET瓶的螺纹盖封口这种密封 机对瓶和盖都有一定的要求，瓶盖一般要求为内螺纹，瓶口为外螺纹，通过旋盖头的旋转 将瓶盖固定在瓶头这种封口方式由于封装和开启都很方便，所以被广泛应用于不含气体 的果汁，饮料，调味品，药品和化妆品但是我国的包装机械发展还处于初级阶段，对包装机械的设计和研发没有太多的经验 与理论基础，很多机器只是对外国现有机器的仿绘，没有自主研发的知识产权，机器一旦 出现问题，解决起来十分困难，血且要对机器进行改进也无从下手〃 H前总体来看,我国的 包装机械主要存在以下两方面的问题:其一，自动化程度低，很多国外的包装机从原料进 入到成詁出来，基本全部自动化，而我国的包装机械自动化程度还很低，很多环节需要人 工辅助其二，效率低下，很多国外的色装机械的生产效率是国内机械生产效率的儿倍甚至 是几十倍⑷木课题就是顺应吋事的需求，针对上述的这些问题而提出的，通过对拧瓶机旋盖头运 动的主驱动系统的深入研究，找出影响拧瓶机稳定工作的各个因素，通过忽略次要因素， 控制主要因素，对各个主要因素的参数进行优化，从而实现高口动化，高效率，高精度， 低废品率，低污染经济适用的拧瓶机。
并通过分析找出各个参数之间的相互影响关系，为 以后拧瓶机的设计提供一定的理论依据和参考本课程的设计包括对拧瓶机的工作原理的分析，以及对已有拧瓶机方案的对比，得出 本课程的设计方案具体对传送机构，转盘，旋盖头，升降机构，理盖器及底座箱体的设 计，进而对各个零件机构的设计及校核1.2国内外发展从质量方而来说，我国拧瓶机与国外还存在很大差距，不论是内在质量还是外观设计, 都无法与国外产品和抗衡〃内在质量差主要表现在材料粗糙，生产效率低，耗电量大，工 作不稳定，使用寿命短等外观方而主要是外形不够美观，缺少人性化考虑造成这些问 题主耍有以下几方而的原因：我国制造业还比较落后，从材料制造，到加工生产，都无法 达到包装机械的设计要求，设计理念，设计方法，设计手段还不够完善在包装机械的制 造中还没有统一的标准，或者标准过低，无法完成包装机械的特殊要求冋从科技含量来说，我国的包装机械主要表现是低效率，高能耗，科技含量低，创新产 站少，最新的设计方法，检测技术，控制技术都没有应用进去与发达国家相比，我国的 技术水平与国外至少和差10年左右由于以前我国对拧瓶机行业并不是十分重视,所以到R前为止，自主创新能力还很差, 大部分企业都是对国外机器进行测绘仿制，没有进行H主研，各大高校的研发课题也与市 场脱轨，不能转化为生产力。
没有形成产，学，研相结合的研发道路但随着色装产业需 求的增大，国家在这方面的投资力度也逐年增加，与发达国家相比，科研经费还是不足， 我国H前投入的科研经费仅占产品收入的3.5%而发达国家的研发费用投入已占销售收入 的8-9%左右〃科研经费的缺乏使得科研手段十分落后，很多还停留在使用测绘，仿制等方 法对于低效率。
