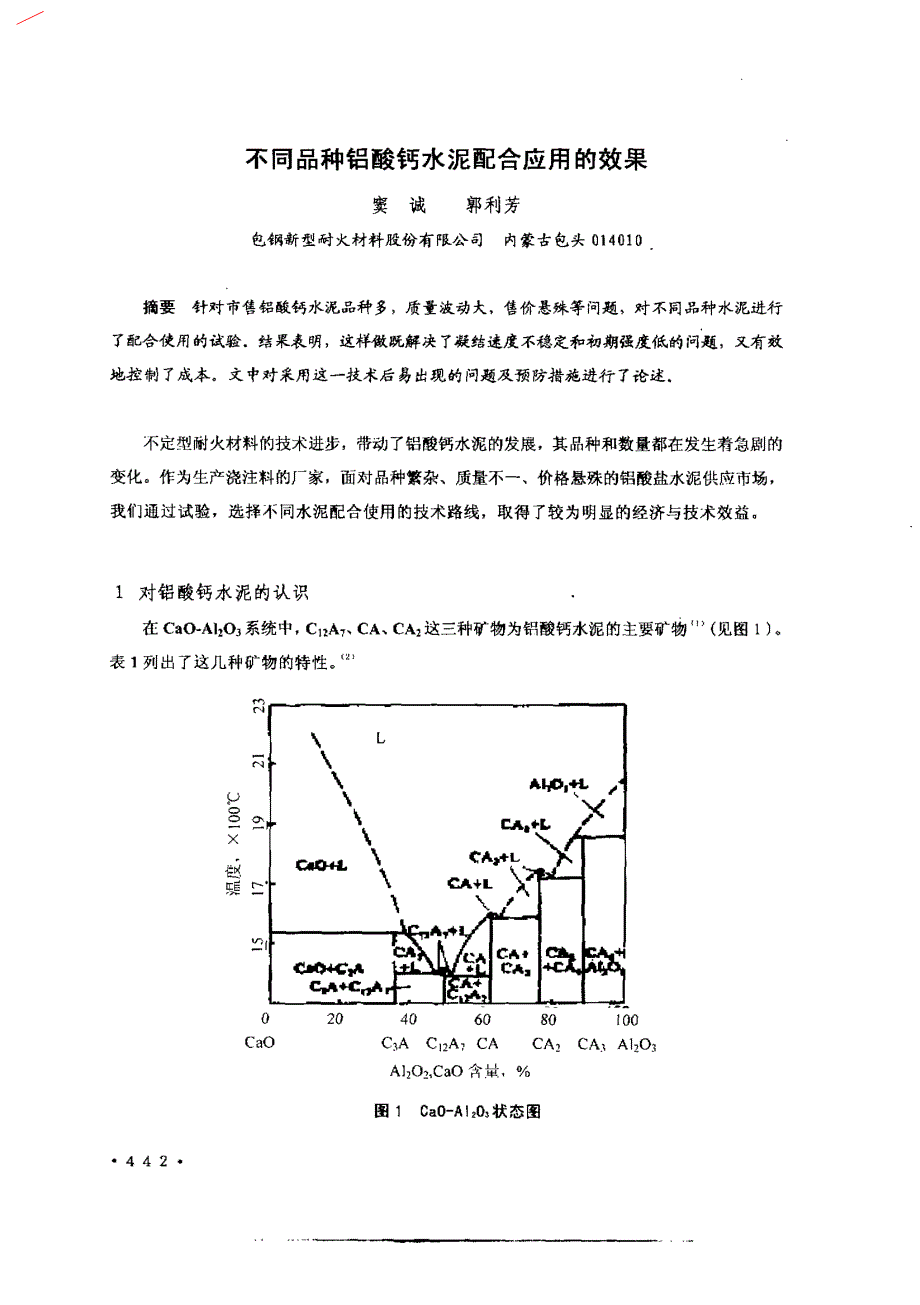

不同品种铝酸钙水泥配合应用的效果窦诚郭利芳包钢新型耐火材料股份有限公司内蒙古包头叭4 0 1o摘要针对市售铝酸钙水泥品种多，质量波动大，售价悬殊等问题，对不同品种水泥进行了配合使用的试验．结果表明，这样傲既解决了凝结速度不稳定和初期强度低的问超，又有效地控制了成本文中对采用这一技术后易出现的问题及预防措施进行了论述．不定型耐火材科的技术进步，带动了铝酸钙水泥的发展，其品种和数量都在发生着急剧的变化作为生产浇注料的厂家，面对品种繁杂、质量不一、价格悬殊的铝酸盐水泥供应市场，我们通过试验，选择4 ；同水泥配合使用的技术路线，取得了较为明显的经济与技术效益1 对铝酸钙水泥的认识．在c a o ．A 1 2 0 3 系统中，c 1 2 A 7 、c A 、c A 2 这三种矿物为铝酸钙水泥的主要矿物⋯( 见图1 ) 表1 列出了这几种矿物的特性’·442 ·剖嚷!竺0C a O2 04 06 08 01 0 0C 3 AC 1 2 A7C AC A2C A jA 1 2 0 3A 】2 0 ! ，C a o 含量，％图1C a 0 一A I ：0 状态图n ¨一H∞一p o o 一×表I 几种铝酸钙矿物的基本特性从上表不难看出，1 2 c a o ·7 A 1 2 0 3 是水化极快的矿物，在锅酸盐水泥中如少量存在．可对c A 矿物的水化硬化起促进作用。
但超过一定量，就会使水泥快凝、作业性变差、强度下降c a o ·A 】2 0 有较高的强度，正常的凝结时间、熔点和流动度值，特适宜配置耐火浇注料c a o ·2 A 1 2 0 3 是一种水化速度缓慢的矿物．凝结时间长，强度较c a o ·A J 2 0 j 低，但后期强度增长较快基于上述铝酸盐水泥的矿物组成，就要要求c A 、c A 2 有适当的比例，以保证浇注料的施丁性能、力学性能和耐火性能，或者是根据生产要求提供不同矿物组成的成品水泥2 不同厂家铝酸钙水泥配制浇注料的情况我们先后对不同厂家提供的l o 余种铝酸盐水泥进行了配制浇注料的试验结果表明，在工艺条件固定的情况下，如采用不同产地的水泥，浇注料的质量就会出现较大的波动表2 为试验浇注料性能测试结果表2 几种浇注料技术性能波动情况1 1 0 ℃，2 4 h1 5 0 0 ℃．3 h 浇注料名称结合剂抗折强度( M P a )抗折强度( M P a )线变化牢( ％)低水泥高铝浇注料A ．7 0 水泥8 ．7 ～5 ．11 5 ～1 1．0 ．5 ～l低水泥剐五浇注料A ．舯水泥1 2 ．4 ～7 ．9> 1 7 ～1 2 ．2+ 0 ．3 ～．0 ．1低水泥粘土浇注料6 2 5 。
高铝水泥7 ，l ～4 ．61 2 ～8 ．4 ·．O ．5 4 ～．1 l ‘·为I j 5 0 ℃，3 h3 不同品种水泥配合使用的实践经过试验选择了固定厂家的水泥后，面临的另一问题是铝酸钙水泥随品位小同，价格筹昴很大如全部使用A ．7 0 水泥，仅此一项即占浇注料成本的2 0 ％咀上，如果使用价廉的矾十水泥，配料中带入了大量的c a o ，难以保证使用性能有时使用单一品种的水泥，凝结时间与初凝后强度也不令人满意为此，进行了复台水泥配制浇注料的工作根据需要，对不同水泥采取了以下组台( 见表3 ) ：·443 ·表3 不同水泥组合类型 一裂高铝水泥A 一7 0 水泥A 培0 水泥早强水泥高强水泥l☆2☆☆3☆☆4☆☆5☆☆6☆按以上配合进行试验后，不同水泥配制的浇注料检验结果如表4 表4 不同浇注料检验结果1 1 0 ℃，2 4 h】3 0 0 ℃，3 h 名称结合剂抗折强度( M P a )抗折强度( M P a )线变化( ％)低高铝水泥51 2- 0 ．4水A ．7 0 水泥1 l1 5+ 0 ．I 泥 浇高强水泥8 ．6l l0注高强水泥+ A 一7 0 水泥8 ．71 0 ．7- 0 ．1 料A _ 8 0 水拢+ 早强水泥8 ．91 1 ．I．0 ．1实践证明，不同水泥配台应用既可解决强度上升慢的问题，特别是北方地区气温低时施工效果更为明显，也能有效地控制了成本。
4 生产中几个值得注意的问题4 ．1对于不同使用条件和部位，选择不同材质和指标的浇注料以往有种概念，以为浇注料指标高，使用效果就好因此．在试验和生产过程中追求高指标，结果适得其反仅以环形加热炉为倒即可说明当浇注环形加热炉炉底时，厂家采用了两种浇注料，指标如表5 表5 两种浇注料指标比较1 1 0 ℃．2 4 h1 3 0 0 ℃，3 h名称A l ：0 j ( ％)抗折强度( M P a )抗折强度( M P a )线变化( ％)普通低水泥浇注料5 55 ．41 2O ．3致密低水泥浇注料7 58 ．I1 S+ 0 ．1普通浇注料至今己使用两年之久，但另一种浇注料在烘炉到4 0 0 ℃时炸裂，不得不换成了普通浇注料就成本而言，普通浇注料为1 1 0 0 元，而另一种则为它的二倍4 ．2 选用水泥必须了解其特性A ．8 0 水泥中，已含有一定数量的d ．A 1 2 0 3 微粉在配制浇注料时，如再加入微粉就要考虑数量，否则会影响浇注料的质量，或是在烘烤时发生爆裂在生产过程中，在使用某种水泥前应对水泥进行检验，有条件时，做矿物相鉴定，并且要做试样，以做到心中有数4 ．3 注意碱对铝酸盐水泥的影响在生产浇注料过程中，由于加入钠盐作分散荆，或是原料中带入可溶性R ：o ，与水作用后，生成氢氧化物。
生成物与空气中c 0 2 作用后生成碱的碳酸盐，当碱的碳酸盐与水泥中的水化锅酸钙作用后，反应产物氢氧化物继续与c 0 2 反应，重新生成碱的碳酸盐这种反应不断进行，水化铝酸钙就会不断分解，也就是说，由于碱的存在，它作为一种媒介，促进了大气中c o z对锚酸钙水泥的水化产物的侵蚀我们在生产过程中，曾有此现象发生，即在已硬化的浇注料表面出现白霜，然后表面疏松脱落所以，在生产过程中对原料的品质和外加剂的品种与数量一定要控制对于预制件，最好能进行4 0 0 ℃左右的加热处理，或是没法抑制c o ：与其反应，这样才能有效抵制潮解和崩裂现象的发生耐火浇注料是目前生产与应用最广泛的一种不定型耐火材料随着其技术进步，对铝酸钙水泥会提出更高的要求，希望在开发与生产新型铝酸钙水泥的过程中，要稳定工艺，提高质量，降低成本，以进一步带动不定型耐火材料的发展1 ．韩行禄《不定型耐火材料》2 ．周季楠《高铝水泥及其应用3 ．拉法吉公司资料《耐火浇注参考文献P 8 8》n料的自身破坏》P 4 ％·445 ·不同品种铝酸钙水泥配合应用的效果不同品种铝酸钙水泥配合应用的效果作者：窦诚， 郭利芳 作者单位：包钢新型耐火材料股份有限公司(内蒙古包头)相似文献(0条)相似文献(0条)本文链接： 下载时间：2010年6月19日。
