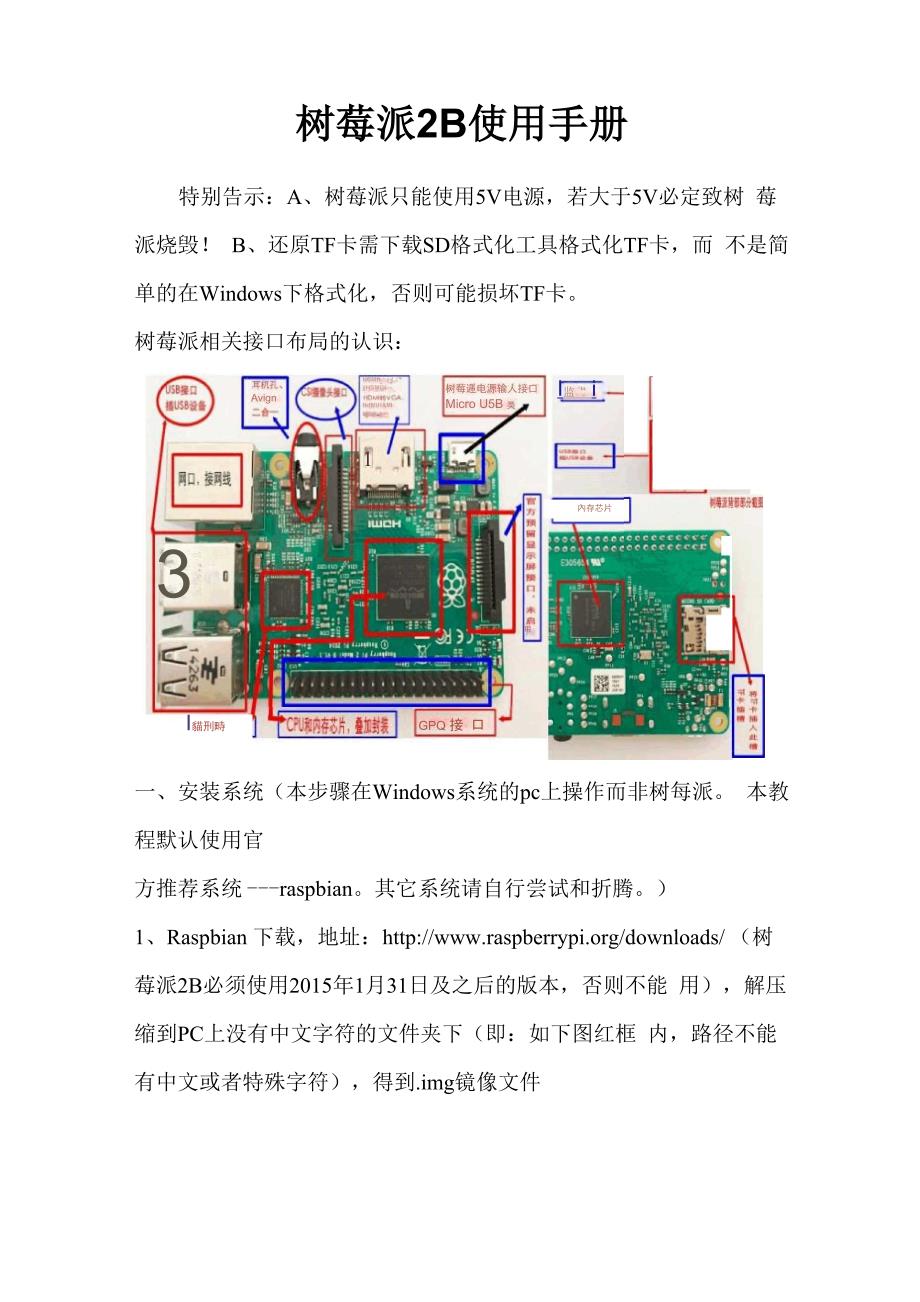

树莓派2B使用手册特别告示：A、树莓派只能使用5V电源，若大于5V必定致树 莓派烧毁！ B、还原TF卡需下载SD格式化工具格式化TF卡，而 不是简单的在Windows下格式化，否则可能损坏TF卡树莓派相关接口布局的认识：耳机孔I监“ i树莓逓电源输人接口AvignMicro U5B 类型11HCMft 口* jjHSMijiiHdMiH&VI kBU jl3I貓刑畤用內存芯片GPQ 接 口一、安装系统（本步骤在Windows系统的pc上操作而非树每派 本教程默认使用官方推荐系统 raspbian其它系统请自行尝试和折腾1、Raspbian 下载，地址：http://www.raspberrypi.org/downloads/ （树 莓派2B必须使用2015年1月31日及之后的版本，否则不能 用），解压缩到PC上没有中文字符的文件夹下（即：如下图红框 内，路径不能有中文或者特殊字符），得到.img镜像文件2、 下载镜像安装工具 Win32 disk imager: , 解压缩到PC上：3、 将TF卡（最少8G容量）插入读卡器（别用笔记本自带卡槽， 否则刷的系统极可能不完整，存在问题），在PC上打开 win32diskimager.exe如 上图；点击按钮1，选择第1步得到的img镜像文件；点击按钮2选择TF卡的盘符；点击按钮3 （write）开始给TF卡写入系统，其中会提示对话框，点YES即可；点击按钮4 （read）是备份（导出）TF卡已装系统。
装系统由TF卡写入速度决定，8分钟左右系统安装成功后会提 示“Write Successful"（装系统时勿做其他操作，存在系统写入失败损 坏TF卡的可能）此时关闭imager工具，但别拔出TF卡这时TF卡只显示 剩下几十M，正常的！这是由于TF卡在装了 Linux系统后，分为 三种格式，其中只有一种格式能被Windows系统识别，也就是剩下 那几十M二、系统配置1）、注意：若使用AV（RCA）接口电视，本步骤可忽略，但2B须 使用“3.5mm转接头转换后”才可正常使用2）、HDMI、DVI或VGA接口显示器用户需要修改配置文件： 在PC上进入TF卡，并找到文件config.txt，使用3、Notepad++ （下载： ）工具打开，依次 将下面项目的“值”修改为等号后的数值，并去掉前面的“#”：hdmi_force_hotplug=lhdmi_gryuoup=2hdmi_mode=16hdmi_drive=2config_hdmi_boost=4sdtv_mode=2arm_freq=800项目释义：hdmi_mode=16是分辨率修改项，通常为4、9、16； hdmi_drive=2，表示音频从 HDMI接口输出；arm_freq=800为调频 项，可为900、1000，修改前请务必做好散热准备，谨慎尝试，后果 自负。
至此系统已基本安装、配置好，拔出TF卡插入树莓派背部卡 槽若仍不显示则尝试仅去掉hdmi_safe=1前面的#，其他每行开 头加上#）三、配件1、无论您有多少外设配件，请务必使用5v 2a电源（树莓派2代B型，官方要求至少5V 1.8A），且在接通电源之前，确保其它配件 都已连上原则：最后插电源线，也就是最后接通电源2、HDMI转VGA转换器、USB集线器，最好能独立供电集 线器请勿使用反向供电的，反向供电绕过了树莓派上所有自我保护的 电路设计，电压电流过高过大易导致烧毁树莓派四、树莓派raspi-config工具初装系统首次启动过程中，会出现raspi-confi界面，如左图（用 sudo raspi-config命令亦可调出；界面会因系统版本差异而有所细 小不同）以下第1、3、4步必须做，其他随意，可做了解1、 Expand Filesystem，将系统扩展到整个TF卡，必须执行， 一路敲回车即可；2、 修改密码及账号，若要修改，请铭记3、 开机启动到桌面，或Scratch（编程寓教工具）；进入条目后， 找到有“ desktop ”的条目，一路回车（以下设置完成后，重启即可自 动进入桌面）。
4、地区/语言（汉化）：进入本项后，选择Change locale并进 入，用键盘上下键找到en_GB.UTF-8 UTF-8,敲空格键去掉前面的*， 依次找到 en_US.UTF-8 UTF-8、zh_CN UTF-8 UTF-8、zh_CN GBK GBK，敲空格键打*然后利用Tab键将光标移到OK，回车进入下 一步选择zh_CN UTF-8 UTF-8，再选OK，回车，等待几分钟 汉化至此完成5、CSI摄像头开启/关闭，进入本项后，选择enable则开启6、 将树莓派加入Rastrack网站7、 超频；一般不用超频，谨慎操作，提前做好散热，建议风扇, 夏天散热量大8、 高级选项，包括 Overscan、Hostname、Memory Split （内存 分配）、SSH、Spi、Update9、 本机相关信息设置完成后，光标移到＜ Finish〉，回车，自动重启至此，您的树莓派基本设置完成！五、联网1、 用网线将树莓派连结到路由器，系统会自动获得IP要想这 一步骤简单，前提是：系统装正确了，完整了，且路由器未做任何其 它限制性设置（故此，请保持路由器是默认状态）2、 2015-2-16及之前系统版本：无线网卡联网，打开桌面WiFi Config，点击Scan，双击你的无线账号，在PSK后面输入密码，回 车，即可获得IP。
若不显示wlanO之类的，那么必定是系统没装 正确，请重做系统，或使用命令行方式设置无线必定OK3、 2015-5-5及之后的版本：在顶部任务栏，右侧，可以看到“电 脑图标”鼠标移动到此处，会自动罗列出搜索到的WIFI账号，也 可以通过右键进行相关设置选择你的WIFI账号输入密码,OK 了六、杂项及疑难：Raspbian默认账号/密码：pi / raspberry （输入密码不会有显示，更无“ *** ”这类提示请勿将系统放在有“中文 或 特殊字符”命名的文件夹，否则安 装系统会提示错误:errorl23，导致装不了备份系统： ；在 MAC OS 系统下装系统教程： 为树莓派的显示器，除非远程访树莓派：网线将树莓派和路由器连结, 启动树莓派，路由器自动为树莓派分配IP,通过PUTTY软件（请百 度搜索下载）实现远程访问详情： 仅此而已警告：千万不要用官方提供的Noobs系统，并不是那么 容易玩转温度：树莓派温度一般在35-75波动查看主板温度命令：sudo/opt/vc/bin/vcgencmd measure_temp ；VNC 安装教程： sudo apt-get install ttf-wqy-microhei ttf-wqy-zenheixfonts-wqy拼音输入法：sudo apt-get install scim-pinyin五笔：sudo apt-get install scim-tables-zh装 谷歌浏 览器： sudo apt-get install chromium-browser chromium-l10n办 公 软 件： sudo apt-get install openoffice.org openoffice .o rg-llOn-zh-cn无线网卡联网情况比较复杂，涉及方面多：距离、网络、路由器 设置、树莓派系统的设置、障碍物等，请多尝试。
另：无线账号密码不宜过长，宜短，否则会出现无法联网七、 Windows10 IoT：1 、 安 装 Windows10 IoT 教 程 ：http://www .shumeipai .n et/thread-26220-1-1 .html2、 Windows7 下安装 Windows10 IoT 教 程 ：http://www .shumeipai .n et/thread-26427-1-1 .html八、 Ubuntu mate:树莓派版 ubuntu 下载地址:http://www.raspberrypi.org/downloads/ （说 明：账号/密码:ubuntu/Ubuntu；安装方法跟安装raspbian 一样九、 树莓派GIPO定义图（1代B+和2代B之GPIO定义完全Raspberry Pi SJ8 Headerhr PowerGPro 2GPK> 3GRID 4GroundGPIO17GPIO27GPHD22 -咖打 iwGPKJ10QPPO 9GFIO11右gradID.SDGPlO 5GPIO 召GPfOlSGPIO191 -5000GrunlGP1OH SO話GPIO16 GrouralGPIO23GP1024 GrtXMK) <3PBO2$ PI « i • GPtO 8• GW 7 ID_SC Grouff^ GPIO12 Ground GP9O16 GP9O2D GWOil十、风扇安装说明：风扇 Pi GPIO红线接——Pin4 (5V)黑线 Pin6(GND、Ground)C64 100n1005J8GPIO3GPJ04GP1O17GPQ27GP1O22GPI01QGP1O9GPIO11ID SDGP1O5冷二匚门GP1O13GPIOWGPIO267HZW23~25"29"33"35~39"10141£~22~~26"~30~IF~3F~40~CS5=pi00n1005GPIO15T2 I GPU.16rj—40W011'PIN HDR4脚接凤扇红线6脚接风扇黑线GPIO25GPIO8GPIO7ID SCGPIO12GPIO16GPIO20GPIO21这是ABS材质的外壳风扇安装图此图是亚克力外壳风扇安装图十一、散热片粘贴对比下图，粘贴散热片:。
