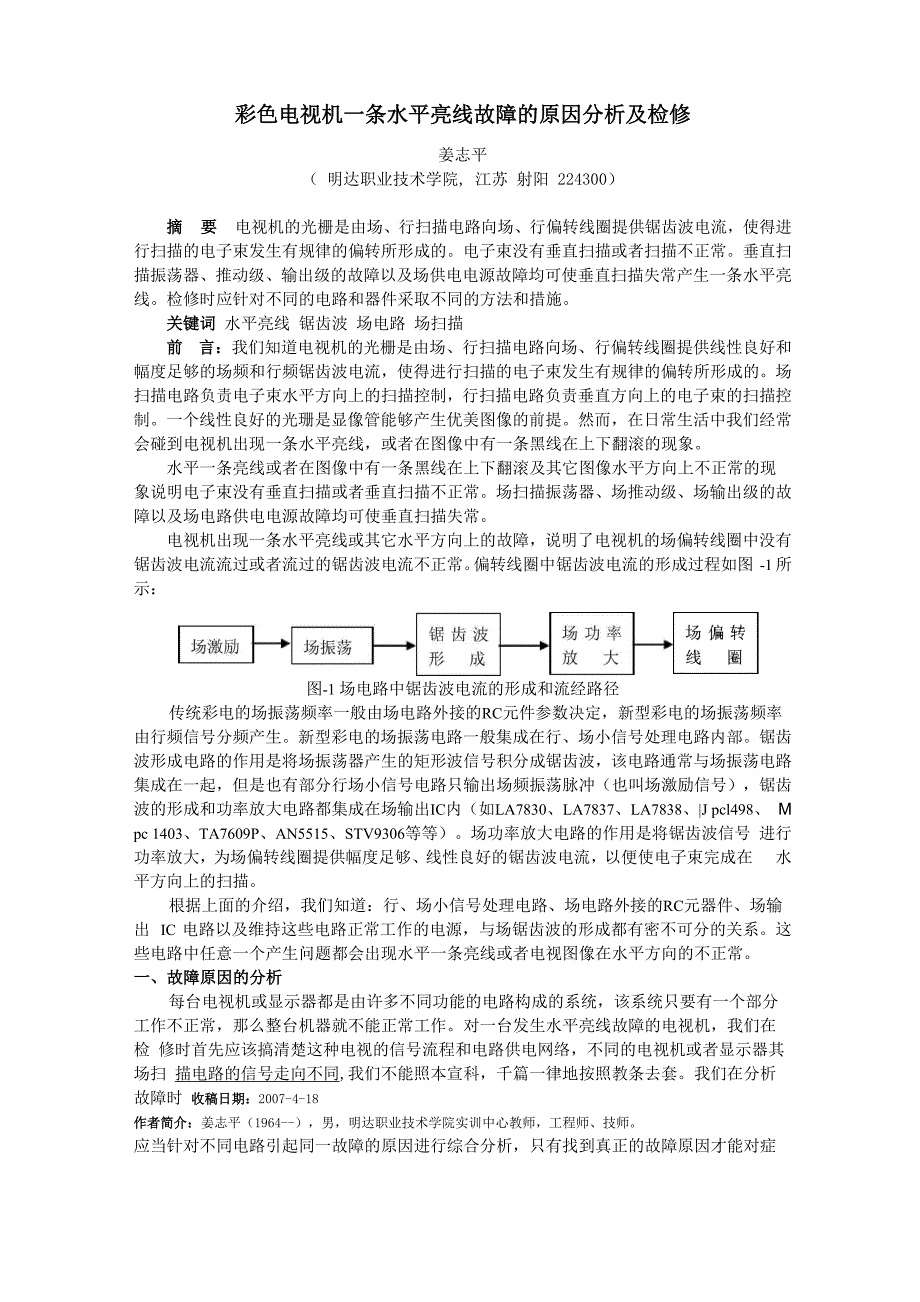

彩色电视机一条水平亮线故障的原因分析及检修姜志平（ 明达职业技术学院, 江苏 射阳 224300）摘 要 电视机的光栅是由场、行扫描电路向场、行偏转线圈提供锯齿波电流，使得进 行扫描的电子束发生有规律的偏转所形成的电子束没有垂直扫描或者扫描不正常垂直扫 描振荡器、推动级、输出级的故障以及场供电电源故障均可使垂直扫描失常产生一条水平亮 线检修时应针对不同的电路和器件采取不同的方法和措施关键词 水平亮线 锯齿波 场电路 场扫描前 言：我们知道电视机的光栅是由场、行扫描电路向场、行偏转线圈提供线性良好和 幅度足够的场频和行频锯齿波电流，使得进行扫描的电子束发生有规律的偏转所形成的场 扫描电路负责电子束水平方向上的扫描控制，行扫描电路负责垂直方向上的电子束的扫描控 制一个线性良好的光珊是显像管能够产生优美图像的前提然而，在日常生活中我们经常 会碰到电视机出现一条水平亮线，或者在图像中有一条黑线在上下翻滚的现象水平一条亮线或者在图像中有一条黑线在上下翻滚及其它图像水平方向上不正常的现 象说明电子束没有垂直扫描或者垂直扫描不正常场扫描振荡器、场推动级、场输出级的故 障以及场电路供电电源故障均可使垂直扫描失常。
电视机出现一条水平亮线或其它水平方向上的故障，说明了电视机的场偏转线圈中没有 锯齿波电流流过或者流过的锯齿波电流不正常偏转线圈中锯齿波电流的形成过程如图 -1 所示：图-1 场电路中锯齿波电流的形成和流经路径传统彩电的场振荡频率一般由场电路外接的RC元件参数决定，新型彩电的场振荡频率 由行频信号分频产生新型彩电的场振荡电路一般集成在行、场小信号处理电路内部锯齿 波形成电路的作用是将场振荡器产生的矩形波信号积分成锯齿波，该电路通常与场振荡电路 集成在一起，但是也有部分行场小信号电路只输出场频振荡脉冲（也叫场激励信号），锯齿 波的形成和功率放大电路都集成在场输出IC内（如LA7830、LA7837、LA7838、|J pcl498、 M pc 1403、TA7609P、AN5515、STV9306等等）场功率放大电路的作用是将锯齿波信号 进行功率放大，为场偏转线圈提供幅度足够、线性良好的锯齿波电流，以便使电子束完成在 水平方向上的扫描根据上面的介绍，我们知道：行、场小信号处理电路、场电路外接的RC元器件、场输 出 IC 电路以及维持这些电路正常工作的电源，与场锯齿波的形成都有密不可分的关系。
这 些电路中任意一个产生问题都会出现水平一条亮线或者电视图像在水平方向的不正常一、故障原因的分析每台电视机或显示器都是由许多不同功能的电路构成的系统，该系统只要有一个部分 工作不正常，那么整台机器就不能正常工作对一台发生水平亮线故障的电视机，我们在检 修时首先应该搞清楚这种电视的信号流程和电路供电网络，不同的电视机或者显示器其场扫 描电路的信号走向不同,我们不能照本宣科，千篇一律地按照教条去套我们在分析故障时 收稿日期：2007-4-18作者简介：姜志平（1964--），男，明达职业技术学院实训中心教师，工程师、技师应当针对不同电路引起同一故障的原因进行综合分析，只有找到真正的故障原因才能对症下 药，排除故障1．场功放电路原因场功率放大电路工作在大电流状态下，它的发热较快，是电视机中故障出现几率较大 的部位当电视机出现水平一条亮线时，应当首先考虑这个地方一般情况下，场功率放大电路出现故障后，其水平亮线为一条明亮且两边到头的亮线； 若水平亮线两边不到头，则故障多为前级电路产生的由于场功率放大电路有OTL、OCL、BTL之分，并且各类电路的检修方法也各不相同， 因此有必要在检修前确认场功率放大电路的工作形式：简单的说，凡是在场偏转线圈中串联 一只大电容（一般为1000》F〜2500p F）的电路就是OTL电路，否则就是OCL或BTL电路。
OCL或BTL场功率放大（即直流耦合电路）电路由于效率高、线性好且无输出电容，在近 年来的电视机中得到了广泛地应用oOCL电路采用正、负电源供电（如TDA8177、STV9379、 LA78040等等）；BTL场功率放大电路前级采用差分输入，后级采用桥式推挽输出这类电 路常见的IC有TDA8351、TDA8356等等BTL场功率放大电路结构示意图见图-2所示图一2 BTL功率放大器内部电路简图对于OCL或BTL场功率放大电路当出现一下原因时，电视机将会出现一条水平亮线:（1） 场偏转线圈开路（场偏转线圈电阻无穷大）2） 场功放IC内部开路损坏（输出端对地电阻无穷大）（3） 场功放IC外部无正、负锯齿波信号输入（IC输入端无信号电压）2．行、场小信号电路供电异常对于由行、场小信号电路提供场激励信号的电路，出现一条水平亮线，在检测场输出 IC 没有异常时，首先应当考虑行、场小信号电路的供电问题不同型号的电视机行、场小 信号处理电路的结构不同，在检修前应当首先了解该电路的供电脚和场激励信号输出脚的位 置在通电情况下检测这几个脚的对地电压并将它们与标准电压相比较，一般应当能够找出 故障点的位置。
市场上以LA7680集成电路作为行、场小信号处理电路的电视机很多，它的13脚和11 脚是工作电压端，尤其是13脚，当该脚的电压不正常时，场信号处理电路就停止工作，造 成了水平亮线新型 25 寸彩电上的场输出集成电路 LA7838 其供电电源有 3 种； +12V、 +27.5V、+28V它的任意一个电压发生异常也都会形成一条水平亮线对于其他类型的电 视机，如果出现水平亮线的故障，在检查完场功率放大电路之后，就应该查小信号电路的供 电在采用直接耦合、 BTL 形式的场输出集成电路中，其输入端的直流电位是否平衡是影 响场输出电路是否正常工作的一个重要因素，它直接决定着场输出端的直流电位是否平衡 在判断这类场输出电路的IC是否正常时，可以直接短接该IC的两个直流电平输入端，使得 其输入端直流电位相等，如果此时IC的输出端直流电位基本平衡且为场正程供电电压的一 半左右，则说明该集成电路是完好的，反之则表明该IC已经损坏3．锯齿波形成电路没有工作电视机出现水平亮线，说明了行扫描电路及CPU输出的数据信号正常，只是场扫描电 路工作不正常图-3所示为长虹倍频彩电DT2000的场扫描电路的结构框图，在图中如果场 扫描电路TD9322的场锯齿波形成电路元件C507和R512发生故障（短路或开路或者参数 发生改变）时， IC 的管脚电压将会发生明显的改变，造成一条亮线的故障。
检修时，如果 在检测完其它电路没有明显的故障点时，就应当考虑检测这两个元器件0.1 “ 39K图-3 典型场扫描电路（TDA9322）的结构框图图中的1、2两个脚的电压相等，若两脚的电位差超过0.01V时，将会出现光珊场幅压 缩、水平亮线或者图像切头等故障若1、 2两个脚的电位差不相等，需要先检查与其相连 的电路的外接元件，最后采用代换法更换场集成电路TDA9322，一般情况下这种故障就能 被排除如果场集成电路的锯齿波输出电压正常，那么故障出在场推动或者场输出电路；在场 输出中点电压正常的情况下，就应该检查场振荡的工作点是否正常，同时检查其外围电路元 器件也可以判断出故障的部位4.场输出或者行、场小信号处理的集成电路（IC）损坏 造成场输出集成块损坏的原应主要有过流或者过压，有时把完好的场输出或者小信形 成的集成电路更换原来的有问题的集成电路，时间不长就又损坏了用手摸这些集成电路就 会发现它们有的很烫，有的却没有什么反应发烫的必定是由于负载过载引起的，负载过载 引起的损坏，它必定有一个过程新换元器件的损坏，如果是瞬时的，那么它必定是由于过 压引起的在场输出电路中，如果场输出和场输入之间连接的场消振电容的容量减少或者开路，使 得场输出电路产生内激振荡，也容易使场输出集成电路产生过载。
图4为松日2128电视机 中的场输出电路，图中的消振电容漏电或开路就非常容易损坏场输出集成电路LA7830图 4 松日 2128 电视机中的场输出电路5．没有同步脉冲或者场频触发脉冲丢失 当一条水平亮线没有出现在显像管的中心位置时就要考虑到这方面的原因 6．束电流保护电路起控引起一条亮线 这种故障的典型现象是先是满屏回扫线，几秒钟以后光栅呈一条水平亮线，或者是图 像的背景非常亮之后光栅呈现成一条水平亮线，再有就是在图像亮度开满时光栅呈现出一条 水平亮线此时图像对比度不足，光栅偏亮造成这类故障的原因多为视放电路的限流电阻开 路或者阻值变化引起的当限流电阻开路或阻值变化时，极易损坏视放集成电路，造成显像 管的RGB三阴极电压猛跌，束电流急剧上升，场电路得到的取样电压下降停振而引起光栅 呈现一条水平亮线，只要找到这个电阻仔细测量就能解决问题7．总线数据错误或者控制异常现在的电视机大多为数字电视（EC总线控制电视），数字电视出现水平亮线的原因主 要有以下几点：（1）场输出集成电路的+25V供电电压没有送到，一般多为供电保险电阻开路2 ） 锯齿波电流没有回路，如偏转线圈开路、与偏转线圈串联的电容开路、场输出回 路中的电阻断路等等。
3） 数字电路场输出模块故障4） CPU、存储器等模块的外围电路故障5） 存储器或者CPU数据调整错误等等由于数字电视的元器件较少，现代的制造工艺又进步得多，一般情况下元器件故障不太 多，多为存储器或者CPU数据错误，只要进入I2C总线维修环境仔细检查有关数据就能找 出问题对于总线控制的数字电视，其自动化程度较高，大多数功能都由遥控器来执行有 的电视在I2C总线维修状态下，可以通过遥控器遥控使得光栅呈现一条水平亮线用于图像暗 平衡调整，它是通过I2C总线控制切断小信号IC电路内的场预激励实现的，在检修时也应 当注意这方面的故障二、故障的检查方法这里所说的检查方法是指利用工具和仪表对故障机器进行检查，它们是寻找故障部位、 发现故障元件的重要手段一条亮线的检查方法和手段有很多，本文就使用最广泛的万用表 检修手段加以叙述 一）、 直观检查法 直观检查法是在电视机的后盖打开后，首先观察几个重要部位：（1） 场偏转线圈的接触是否良好，场功率放大电路是否有烧焦或明显异常的情况2） 与场偏转线圈串联的电容是否良好？其它功率元件是否正常3） 场锯齿波形成电路的两个元器件的焊接是否良好4） 光珊出现一条水平亮线时，电视机的伴音是否正常？（5） 光珊的水平亮线是否位于光珊的正中央？（6） 用遥控器控制光珊进入总线的维修状态后，是否无法退出？这种检查方法对元器件损坏型故障的检查特别有效，它不仅能够快速找到故障部位，并 且不需要工具的辅助，在检修时应当优先采用。
二）、 电压检查法当用传统的直观检查法无法检查出故障时，就要用到电压测量法即用万用表检查相关 点的电压值并将它与标准电压值作比较，这种方法是检修过程中使用最多的一种方法因为 当出现一条水平亮线时，说明了行、场电路的供电正常，而前面的小信号电路工作是否正常 使用直观检查的方法是解决不了问题的通过电压测量的方法可以检查出有关关键点位的电 压是否正常，场输出直流电位是否平衡等等故障LA7830场输出集成电路是目前使用比较多的一种IC,它具有场激励、场输出和自举升 压的功能，通过检查该电路的关键点的电压就可以判断出它是否有问题对采用双电源供电 的OTL场输出电路的中点电压、输出端的电压也都可以采用电压检查法来检查 三）、电阻检查法 如果在前面的检查中已经判断出是行、场小信号处理电路、行偏转线圈回路、功放电路 的供电、场输出集成电路的内部故障等故障，都可以通过测量关键器件的对地电阻，就可以 很快地找出故障所在四） 、信号注入检查法对于。
