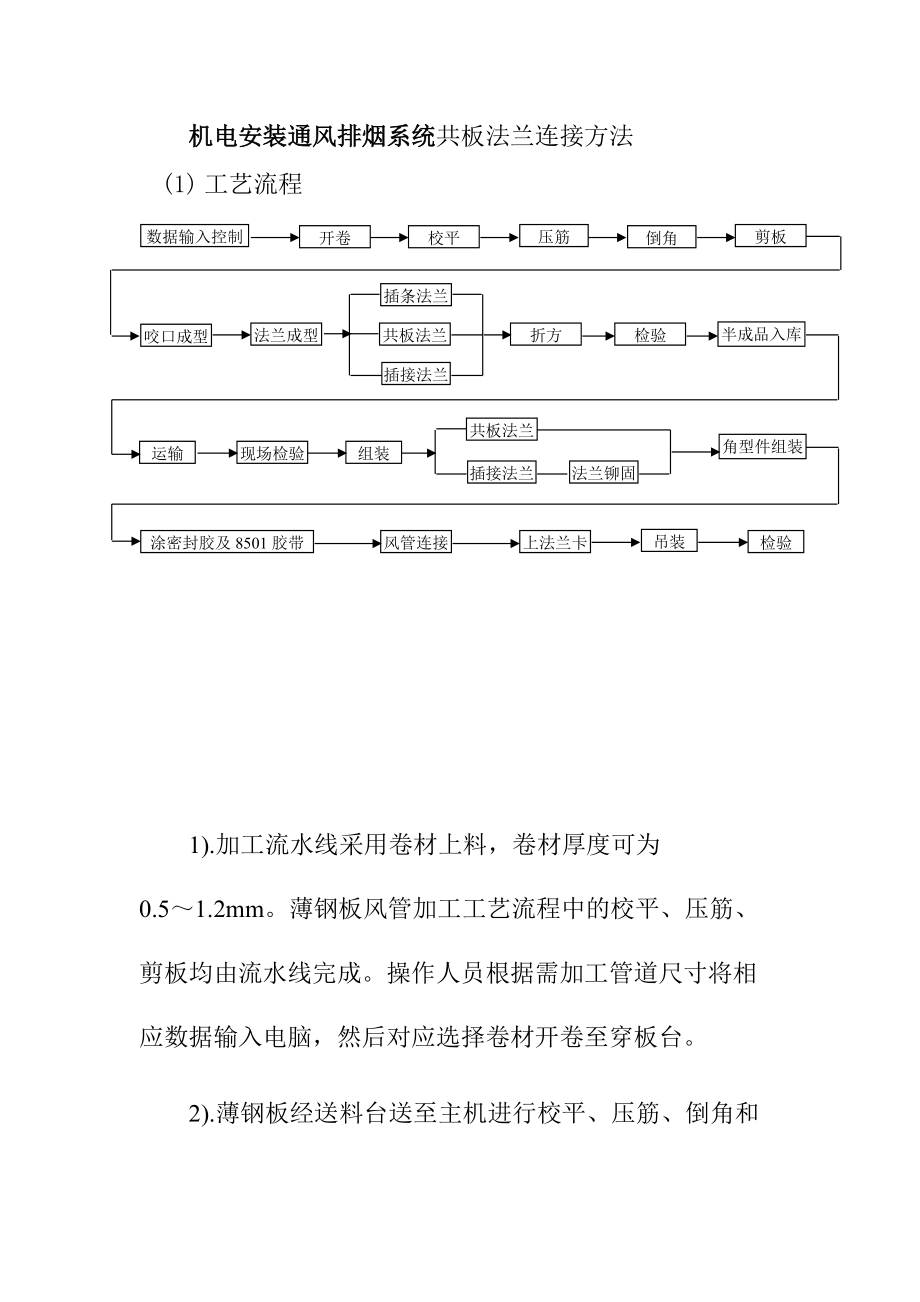

机电安装通风排烟系统共板法兰连接方法(1) 工艺流程数据输入控制开卷校平压筋倒角剪板插条法兰共板法兰咬口成型法兰成型折方检验半成品入库插接法兰共板法兰插接法兰运输现场检验法兰铆固角型件组装组装检验吊装上法兰卡风管连接涂密封胶及8501胶带1).加工流水线采用卷材上料，卷材厚度可为0.5～1.2mm薄钢板风管加工工艺流程中的校平、压筋、剪板均由流水线完成操作人员根据需加工管道尺寸将相应数据输入电脑，然后对应选择卷材开卷至穿板台2).薄钢板经送料台送至主机进行校平、压筋、倒角和剪板，倒角槽和折方槽由主机自动冲出剪板由电脑进行行程控制，通过主机上剪板机进行剪切，风管下料尽量选用单片形、L形、U形、W形四种形式3).共板法兰风管本身两端通过设备扳边自成法兰加工成型的半成品运至现场，现场施工人员将半成品件通过咬口组装成矩形管道，在风管的四个角装上法兰角，然后在两个法兰面四周均匀填充密封胶共板法兰接口 法兰角 密封胶法兰密封 4).将装好法兰角的两端风管用法兰卡扣接起来，用老虎钳将法兰卡连同两个法兰一起钳紧，法兰卡长度约为150mm，法兰卡间距应小于150mm，最大不得超过200mm。
风管边长大于1600～2000mm时，在两端风管用法兰卡扣接前，在共板法兰的外立侧加钢板条以增加法兰强度，钢板条宽度为30mm，长度为两头法兰卡之间的距离法兰卡间距风管边长(mm)法兰卡个数间 距 (mm)距风管两边两法兰卡间距5001175--------630215013080021502001000315012512504150150、10016005150150、12520006150200、1505).风管与风管之间的连接主要采用共板法兰连接，风管与设备、阀件接口的连接采用插接连接6).采用插接法兰连接的风管的一端或两端，不进行加工，应保持直口管段通过咬口组装成矩形风管后，根据风管四边尺寸，配制各边法兰条，其长度应扣除法兰角明露部分；然后再将四条法兰条与四个法兰角组合成一个方框 插接法兰7).法兰框组合好后，再将组合好的矩形风管与法兰方框四边配套插接，并填充密封胶法兰条与插入风管四边组装时采用拉铆钉或自攻螺丝，拉铆钉及自攻螺丝间距应小于等于150mm法兰与风管组合好后，用法兰卡将两端风管扣接牢固 插接法兰连接 8）设备现场运输 、设备水平搬运时应尽量采用小拖车运输。
、设备起吊时，应在设备的起吊点着力，吊装无吊点时，起吊点应选在金属空调箱的基座主梁上。
