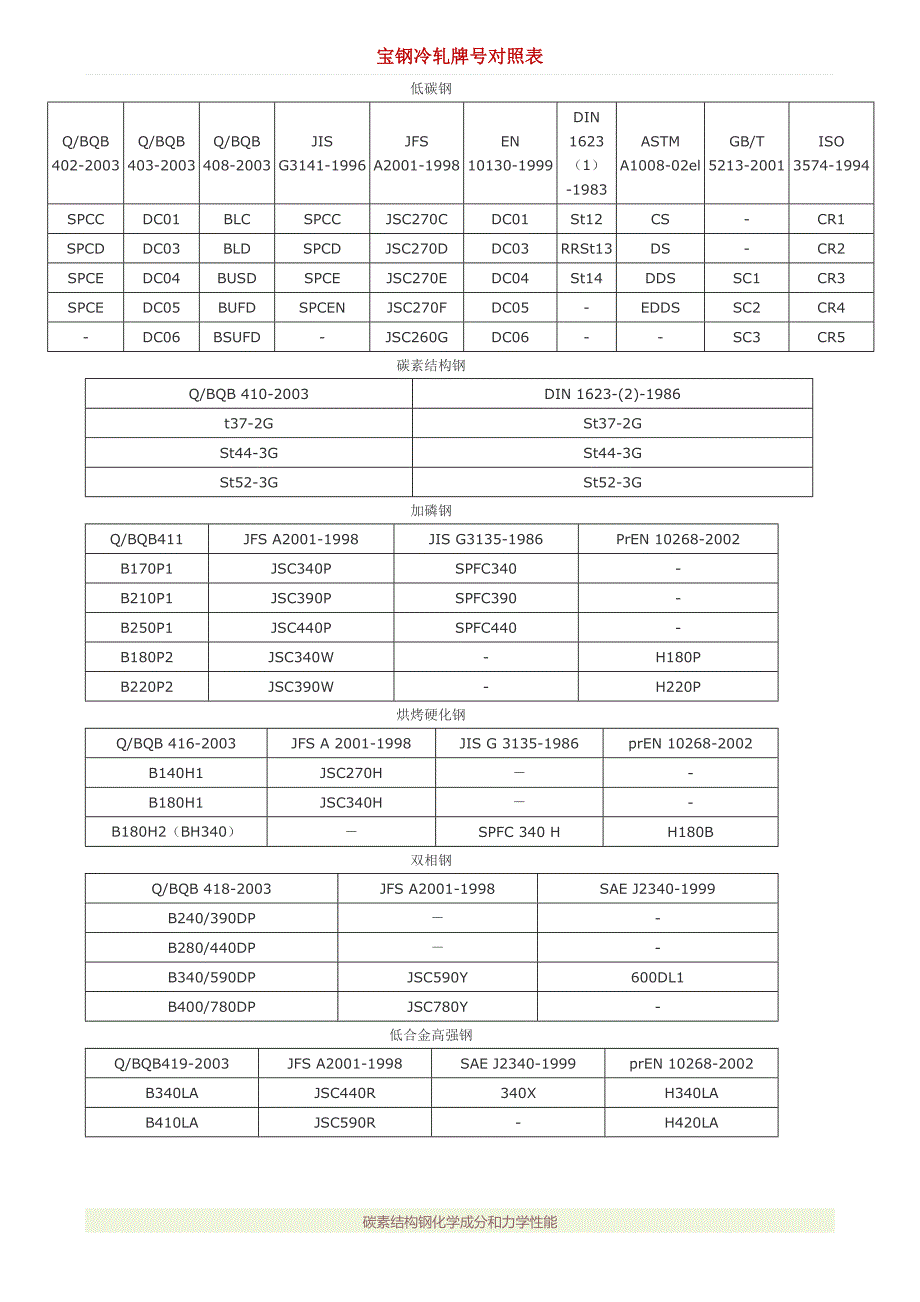

宝钢冷轧牌号对照表低碳钢Q/BQB 402-2003Q/BQB 403-2003Q/BQB 408-2003JIS G3141-1996JFS A2001-1998EN 10130-1999DIN 1623（1）-1983ASTM A1008-02elGB/T 5213-2001ISO 3574-1994SPCCDC01BLCSPCCJSC270CDC01St12CS-CR1SPCDDC03BLDSPCDJSC270DDC03RRSt13DS-CR2SPCEDC04BUSDSPCEJSC270EDC04St14DDSSC1CR3SPCEDC05BUFDSPCENJSC270FDC05-EDDSSC2CR4-DC06BSUFD-JSC260GDC06--SC3CR5碳素结构钢Q/BQB 410-2003DIN 1623-(2)-1986t37-2GSt37-2GSt44-3GSt44-3GSt52-3GSt52-3G加磷钢Q/BQB411JFS A2001-1998JIS G3135-1986PrEN 10268-2002B170P1JSC340PSPFC340-B210P1JSC390PSPFC390-B250P1JSC440PSPFC440-B180P2JSC340W-H180PB220P2JSC390W-H220P烘烤硬化钢Q/BQB 416-2003JFS A 2001-1998JIS G 3135-1986prEN 10268-2002B140H1JSC270H－-B180H1JSC340H－-B180H2（BH340）－SPFC 340 HH180B双相钢Q/BQB 418-2003JFS A2001-1998SAE J2340-1999B240/390DP－-B280/440DP－-B340/590DPJSC590Y600DL1B400/780DPJSC780Y-低合金高强钢Q/BQB419-2003JFS A2001-1998SAE J2340-1999prEN 10268-2002B340LAJSC440R340XH340LAB410LAJSC590R-H420LA碳素结构钢化学成分和力学性能行業數據 2009-07-08 19:27 阅读60 评论0 字号： 大大 中中 小小 根据GB 70O一88 1 牌号和化学成分 1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。
表1牌号.等级化学成分，%脱氧方法CMnSiSP不大于Q195 0.06～O.120.25～O.50O.300.0500.045F、b、ZQ215AO.09～0.150.25～O.550.300.050O.045F、b、ZB0.045Q235AO.14～O.22O.30～O.65l’0.300.050O.045F、b、ZBO.12～0.200.30～O.701’O.045C≤0.】80.35～O.800.0400.040ZD≤0.170.0350.035TZQ255 AO.】8～0.280.40～0.70O.300.0500.045F、b、ZB0.045Q275 0.28～O.380.50～0.80O.350.050O.045b、Z注：1)Q235A、B级沸腾钢锰含量上限为0.60％1.1.1 沸腾钢硅含量不大于0.07％；半镇静钢硅含量不大于0.17％；镇静钢硅含量下限值为0.12%1.1.2 D级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015％或全铝含量不小于0.020％1.1.3 钢中残余元素铬、镍、铜含量应各不大于0.30％，氧气转炉钢的氮含量应不大于0.008％。
如供方能保证，均可不做分析经需方同意.A级钢的铜含量可不大于0.35％此时.供方应做铜含量的分析.并在质量证明书中注明其含量1.1.4 钢中砷的残余含量应不大于0.080％用含砷矿冶炼生铁所冶炼的钢砷含量由供需双方协议规定如原料中没有含砷.对钢中的砷含量可以不做分析1.1.5在保证钢材力学性能符合本标准规定情况下，各牌号A级钢的碳、碓锰含量和各牌号其他等级钢碳、锰含量下限可以不作为交货条件，但其含量(熔炼分析)应在质量证明书中注明1.1.6 存供直商品钢锭(包括连铸坯)、钢坯时，供方应保证化学成分(熔炼分析)符合表1规定·但为保证轧制钢材各项性能；={=合本标准要求.各牌号A、B级钢的化学成分可以根据需方要求进行适当j周整.另订协议1.2 成品钢材、商品钢坯的化学成分允许偏差应符合GB 222中表1的规定 沸腾钢成品钢材和商品钢坯化学成分偏差不作保证5.2 冶炼方法 钢由氧气转炉、平炉或电炉冶炼.除非需方有特殊要求，并在合同中注明，冶炼方法一般由供方自仃：臭定2力学性能 钢材的拉伸和冲击试验应符合表2规定，弯曲试验应符合表3规定 表2牌号等级拉伸 试 验冲击试验屈服点σs N／mm2抗拉强度σbN／mm2伸长率δ5%温度V型冲击功(纵向)J 钢材厚度(直径)，mm 钢材厚度(直径)，mill ≤16>l 6～40>40 ～ 60>60 ～ 100>100 ～ 150>l 50≤16>l 6～ 40>40 ～ 60>60～ 100>100～ 150>15C不小于不小于不小于Q195-(195)(185)----315～4303332------Q2l5A2l5205195185175165335～4503l3029282726--B2027Q235A2352252l5205195185375～500262524232221 B2027C0D-20Q255A255245235225215205410～550242322 2l 2019--B2027Q275-275265255245235225490～63020l91817l 6l 5-- 表3牌号试样方向冷弯试验 B=2a 180°钢材厚度(直径)．mm60>60~100>100~200 Q195纵O 横0.5a0215纵0.5a1.5a2a横a2a2.5aQ235纵d2a2.5a横1.5a2.5a3aQ255 2a3a35qQ275 3a4a4.5c 注:B试样宽度．a为钢材厚度(直径)。
Q235是普碳钢冷轧材料，一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示即：①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr……等混合稀土元素用“RE”（或“Xt”）表示②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，见表③钢中主要化学元素含量（%）采用阿拉伯数字表示 表：GB标准钢号中所采用的缩写字母及其涵义二、我国钢号表示方法的分类说明1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢②必要时钢号后面可标出表示质量等级和脱氧方法的符号质量等级符号分别为A、B、C、D脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标例如Q235-AF表示A级沸腾钢③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混②钢号中的数字表示碳含量，以平均碳含量的千分之几表示例如“T8”表示平均碳含量为0.8%③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”4．易切削钢①钢号冠以“Y”，以区别于优质碳素结构钢②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”5．合金结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr② 钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等例如 18Cr2Ni4WA③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出例如20MnVB钢中钒为0.07-0.12%，硼为0.001-0.005%④高级优质钢应在钢号最后加“A”，以区别于一般优质钢⑤专门用途的合金结构钢，钢号冠以（或后缀）代。
