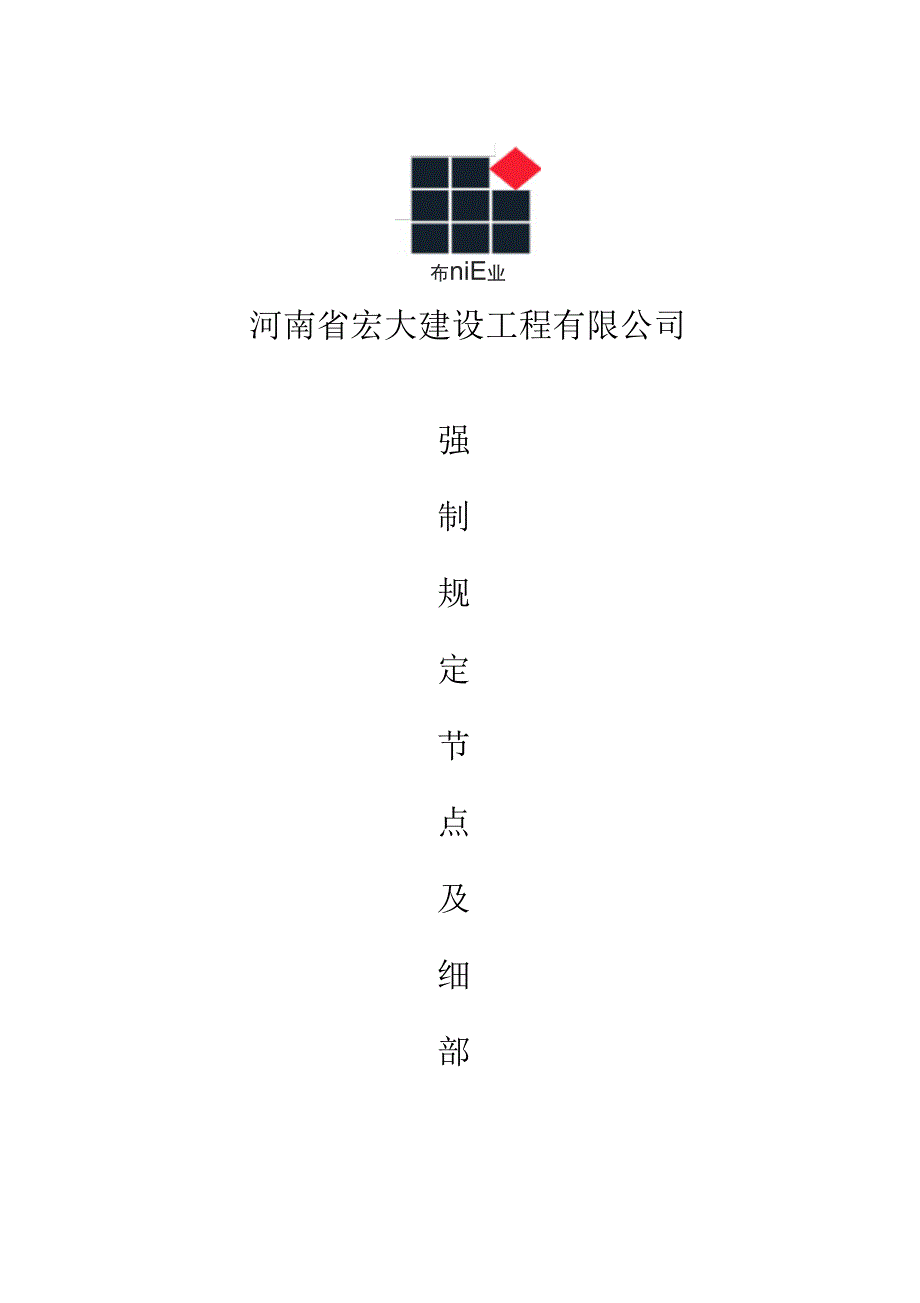

布niE业河南省宏大建设工程有限公司强制规定节点及细部二O一二年十月二十日一、 楼梯 21.1《民用建筑设计通则〉〉（JGJ37-87）相关规定 21.2《住宅设计规范》（GB50096-1999相关规定 21.3《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 2二、 栏杆 22.1《民用建筑设计通则〉〉（JGJ37-87）相关规定 22.2《中小学校建筑设计规范〉〉（GB99-8日相关规定 22.3《住宅设计规范》（GB50096-1999相关规定 22.4《老年人建筑设计规范》JGJ122-99相关规定 22.5《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 2三、 扶手 23.1《住宅设计规范》（GB50096-1999相关规定 33.2《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 33.3木扶手安装要求 33.4不锈钢管扶手的焊接要求 3四、 护栏、扶手制作安装其他规定 3五、 细部做法及节点构造 4SS楼梯、栏杆、扶手工程强制规定及节点构造适用范围本规定适用于河南省宏大建设工程有限公司所有项目楼梯、扶手、栏杆工程的施工质量 控制。
一、 楼梯1.1〈〈民用建筑设计通则》(JGJ37-87)相关规定1.1.1供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征， 一般按每股人流宽为0.55 + (0〜0.15 ) m的人流股数确定，并不应少于两股人流；1.1.2梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽度；1.1.3每个梯段的踏步一般不应超过 18级，亦不应小于 3级；1.1.4梯段平台上部及下部过道的净高不应小于 2作 梯段高度净高不应小于 2.2m；1.1.5有儿童经常使用的楼梯的梯井净宽大于 0.2m时，必须采取安全措施1.2《住宅设计规范》(GB50096-1999)相关规定1.2.1楼梯梯段净宽不应小于 1.1m六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1.0m；1.2.2楼梯踏步宽度不应小于 0.26m，踏步高度不应大于 0.175m1.2.3楼梯井净宽大于0.11m时，必须采取防止儿童攀滑的措施1.3〈〈托儿所、幼儿园建筑设计规范》( JGJ39-87)相关规定楼梯踏步宽度的不应小于 0.26 m ,高度不应大于 0.15m二、 栏杆2.1〈〈民用建筑设计通则》(JGJ37-87)相关规定栏杆凡阳台、外廊、室内回廊、内大井、上人屋面及室内外楼梯等临空处应设置防护栏杆，并应符合下列规定：2.11栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；2.12栏杆高度不应小于 1.05m，高层建筑的栏杆高度，但不宜超过 1.2m；2.13栏杆离地面或屋面 0.1m高度内不应留空；2.14有儿童活动的场所，栏杆应采用不易攀登的构造。
2.2〈〈中小学校建筑设计规范》(GB99-86)相关规定室内楼梯栏杆(或栏板)的高度不应小于 900mm室外楼梯及水平栏杆(或栏板)的高度不应小于 1100mm楼梯不应采用易于攀登的花格栏杆2.3《住宅设计规范》(GB50096-1999)相关规定2.3.1阳台栏杆设计应防止儿童攀登，栏杆的垂直杆件间净距不应大于 0.11m；防止花盆处必须采取防坠落措施；2.3.2低层、多层住宅的阳台栏杆净高度不应低于 1.05m,中高层、高层住宅的阳台栏杆净高不应低于 1.1m;2.3.3外廊、内大井及上人屋面等临空处栏杆净高度，低层、多层住宅不应低 于1.05m，中高层、高层住宅不应低于 1.1m,栏杆设计应防止儿童攀登，垂直杆件间净空不应大于 0.11m2.4〈〈老年人建筑设计规范》 JGJ122-99相关规定供老人活动的屋顶平台或屋顶花园，其屋顶女儿墙护栏高度不应小于 1.1m2.5〈〈托儿所、幼儿园建筑设计规范》( JGJ39-87)相关规定2.5.1楼梯栏杆垂直线饰间的净距不应大于 0.11m当楼梯井净宽度大于 0.2m时，必须采取安全措施；2.5.2阳台、屋顶平台的护栏净高不应小于 1.2m,内侧不应设有支撑。
三、 扶手3.1《住宅设计规范》(GB50096-1999)相关规定楼梯扶手高度不应小于 0.9m,楼体水平段栏杆长度大于 0.5m时，其扶手高度不应小于 1.05m，楼梯栏杆垂直杆件间净空不应大于 0.11m3.2〈〈托儿所、幼儿园建筑设计规范》( JGJ39-87)相关规定楼梯除设成人扶手外，并应在靠墙一侧设幼儿扶手，其高度不应大于 0.6m3.3木扶手安装要求采用木扶手时，木扶手的固定件宜用扁钢，其扁钢应预先打好孔， 再进行焊接，焊接后间距、垂直度、直线度应符合质量要求木扶手安装宜由下往上进行，首先预装起步弯头， 即先连接第一跑扶手的折弯弯头， 再配置中间段扶手、进行分段预装粘结，扶手应用木螺钉拧紧固定，固定问距宜控制在 400 mm以内，螺钉帽应卧平，不得冒出扶手折弯处应顺平、磨光，折角线应清晰，坡角合适，弯曲自然，断面一致3.4不锈钢管扶手的焊接要求焊接宜使用氯弧焊机焊接焊缝一次不宜过长，防止钢管受热变形不锈钢管表面抛光 时应先用粗片进行打磨， 如表面有砂眼不平处，可用氯弧焊补焊， 大面磨平后，再用细片进行抛光抛光处的质量效果应与表面一致方、圆不锈钢管焊缝打磨时，必须保证平整、光 滑。
经过防锈处理后，焊缝及表面应磨平、补光扶手折弯处应顺平、磨光，折角线应清晰，坡角合适，弯曲自然，断面一致四、护栏、扶手制作安装其他规定4.1护栏立杆应按所弹固定件的位置线，打孔安装每个固定件不得少于 2个①10的 膨胀螺栓固定；4.2护栏立杆与固定件焊接时，应放出上、下两条立杆位置线，每根主立杆应先点焊 定位，检查垂直合格后，再分别满焊焊缝应符合设计要求及施工规范规定使用不锈钢管 为主立杆时其厚度不得小于 1.5 mm钢管为主立杆时其厚度要大于 2 mm焊接后应清除焊药、刷防锈漆处理4.3栏杆处的石材地面为整块安装时，立杆焊接后，应按照立杆的位置，将石材开口 套装在立杆上开口大小应保证栏杆的法兰盘能盖严 安装盖板时宜使用水泥砂浆固定石材，可加强栏杆立杆的稳定性4.4护栏玻璃类型、厚度应符合设计要求，并应使用厚度不小于 12 mm的钢化玻璃或钢化夹层玻璃当护栏一侧距楼地面高度为 5m及以上时，应使用钢化夹层玻璃加工玻璃时， 应根据图纸或设计要求及现场的实际尺寸加工钢化玻璃(其厚度不 小于12 mm )或夹胶玻璃玻璃各边及阳角应抛成斜边或圆角，以防伤手4.5护栏和扶手安装的允许偏差应符合表 4.5.1的规定。
项次理目允许俯差(做而)A111护仁垂在幌32栏肝何距33扶-Ffi线度43432i= ：\ ■•].•：《"布阳j国WWH眺杯推.故仙彳：用企加莉I申的优【标冷值 五、细部做法及节点构造花岗岩地面平整，楼梯踏步宽窄一致楼梯花岗岩侧边抛光 梯段侧面挡水板楼梯底板抹灰饰面 梯板滴水线轮廓分明，滴水线槽顺直，宽窄一致木扶手接头线条顺畅表面光滑楼梯井防护水平段加高，下部 10cm封闭护栏胶封平滑美观扶手底部处理护栏下部10cm封闭，栏杆与花岗岩交接处处理美观护拦立柱与地面花岗岩交接处理美观主编：河南省宏大建设工程有限公司 质量安全部。
