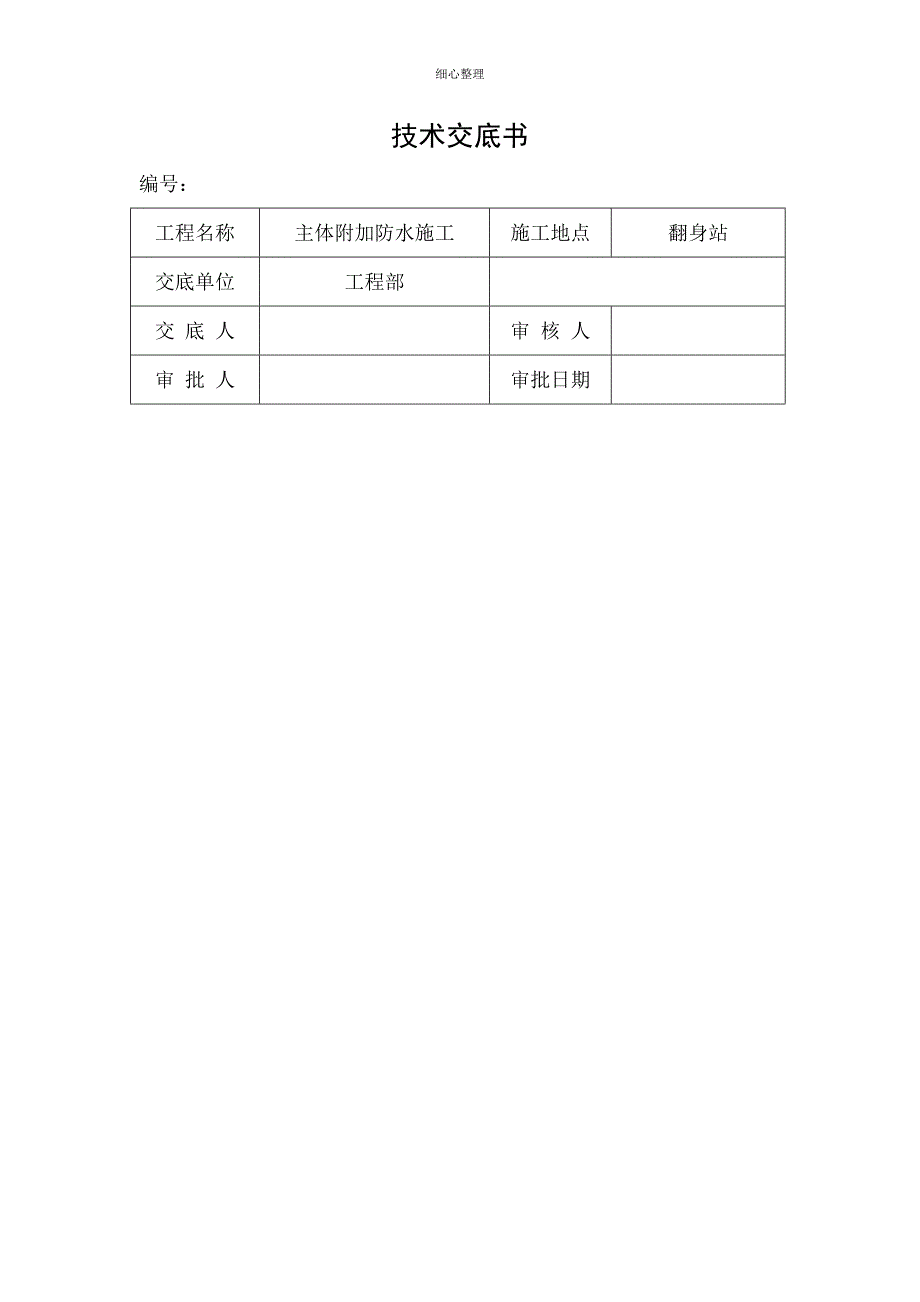

细心整理技术交底书编号： 工程名称主体附加防水施工施工地点翻身站交底单位工程部交 底 人审 核 人审 批 人审批日期内容：一、 交底依据〔1〕深圳地铁5号线翻身站主体防水施工图〔2〕依据《地下工程防水技术标准》、《地下铁道工程施工及验收标准》及《地铁设计标准》二、 翻身站主体附加防水措施翻身站主体防水总原那么：以防为主、刚柔结合、多道防线、因地制宜、综合治理以构造自防水为主，附加外防水为辅车站主体及附属构造接受全包防水模式，在构造外敷设合成树脂高分子自粘防水卷材三、 防水质量要求及防水材料1、基地要求平整，无锐利突起，无明水，允许有湿泽转角到处理成过度圆弧2、围护构造通过基坑外止水围幕和对基坑内地下水渗漏点实施注浆，使基面保持枯燥，满足防水层铺设要求3、构造顶、底板和侧墙设附加防水层，实现全包防水5、施工缝接受宽度为20cm钢板橡胶〔丁基橡胶〕腻子止水带+ 50cm自粘性防水卷材加强层进展防水处理7、全部防水构件、附加防水层、混凝土外加剂同时应满足防腐要求四、 主体附加防水施工方法〔一〕基坑开挖阶段防水1、堵漏〔1〕基坑随开挖随对地下连续墙墙面凿毛，之后用模筑方法在墙面敷设找平砼，等强后再敷设一层20mm厚防水砂浆。
施工过程中确保找平层平整度满足防水层施工要求〔2〕仅有少量渗漏水，用双快水泥或掺有堵漏灵防水砂浆凿槽抹面处理，外加剂掺量由现场试验确定〔3〕有明显漏水点时，先引流埋管，后做注浆处理〔4〕必要时进展化学注浆止水〔二〕围护构造内外表处理1、为能平整铺设防水板，在铺设防水板前必需进展基层处理其要求为：〔1〕对渗漏水部位进展处理，保证基面不渗不漏〔2〕 D/L<1/10，其中D为相邻两凸面间凹进去深度；L为相邻两凸面间距离；〔3〕 基面上不得有锐利毛刺部位，特别是混凝土外表常常出现锐利石子等硬物，必需凿除干净，幸免浇筑混凝土时刺破防水板2、从根部割除基面上铁管、钢筋、铁丝等突出物，并在割除部位用水泥砂浆覆盖处理3、转角做成50x50mm水泥砂浆倒角，阴角应做成半径为50mm圆弧〔三〕翻身站外防水层施工1、车站构造外防水层构造〔1〕车站构造顶板接受原浆找平+1.5mm厚自粘性防水卷材+80mm厚C20细石混凝土爱惜层+粘土分层回填夯实进展防水处理 〔2〕构造底板接受50mm厚C20细石混凝土爱惜层+1.5mm厚自粘性防水卷材+150mm厚C20细石混凝土垫层〔原浆找平〕进展防水处理〔3〕侧墙接受基面找平层+1.5mm厚柔性防水卷材。
〔4〕侧墙防水卷材、底板防水卷材、顶板防水卷材接茬处搭接长度按设计为100mm，在底板防水卷材施工时，将防水卷材沿砂浆倒角〔50×50mm〕铺设到侧墙必需高度，超过侧墙施工缝位置至少20mm，预留足够搭接长度，在拐角处加宽550mm防水加强层，并在侧墙靠近转角部位接受空铺法施工〔5〕垫层上部防水施工中，首先清理干净积水，之后对外表淤泥及杂物清理干净后再做防水层防水卷材接受钢钉固定时，用50×50mm防水卷材做垫片每道工序施工完成后，监理验收合格再进展下道工序施工〔6〕防水卷材搭接侧墙后施工防水层应在原防水层外部，确保搭接长度，确保接茬处密封性2、车站防水层施工〔1〕基面处理①底板基面为垫层原浆抹平；顶板基面为顶板混凝土原浆抹平；侧墙基面接受20mm厚沙浆找平②基面要求平整，砼基面凹凸度要求D/L<1:10〔D-砼面相邻凸面间下凹深度; L—砼面相邻凸面间距离〕，凹凸度不符合要求接受防水沙浆找平③基面上不得有锐利毛刺物存在，锐利石子等硬物必需凿除干净，并在凿除部位涂抹防水砂浆，幸免浇筑混凝土时刺破防水板④基面上不得有铁管、钢筋、铁丝等突出物存在，否那么应从根部割除，并在割除部位用水泥砂浆覆盖处理；分段铺设柔性防水卷材前，基面假设有明水，进展引排或接受注浆等堵漏措施，确保基面干净，无松动和漏水现象。
〔2〕合成树脂高分子〔自粘〕 性防水卷材施工①防水卷材施工期间作业人员必需穿软底胶鞋，幸免破坏防水卷材②底板及侧墙相交处施做50×50mm水泥砂浆〔混凝土〕倒角，阴角为半径为50mm圆弧③底板、顶板、侧墙接茬处粘性卷材必需搭接，搭接长度为10cm④卷材短接处用8cm宽双面胶粘接，搭接处接口方向，从接坑内侧看是下压上底板卷材压侧墙接头卷材⑤在转角及特别地方将增设1～2层加强防水层；〔五〕 特别部位防水施工1、施工缝防水构造明挖车站施工缝接受宽度为20cm钢板橡胶〔丁基橡胶〕腻子止水带+ 50cm自粘性防水卷材加强层进展防水处理，仅在无法安装止水带部位接受水膨胀嵌缝胶或遇水膨胀腻子条〔30×10mm〕进展过渡连接 施工缝防水示意图1-22、 变形缝防水施工翻身站主体构造上不设变形缝，在出入口通道、风道及车站主体构造交接处设变形缝，将变形缝设在车站边墙外0.5m出入口通道或风道内车站主体构造和区间交接处设变形缝，和宝安中心站～翻身站区间变形缝设在基坑支护构造外缘处，和翻身站～灵芝公园站区间变形缝设在车站端墙外0.5m区间内车站主体构造和出入口通道、风道及明挖区间交接处变形缝均接受宽度不小于35cm不锈钢边橡胶止水带+宽度为60cm柔性防水层进展防水处理，同时在两侧钢边外表各粘贴一道15×6mm 挤出成型水膨胀嵌缝胶进展防水处理；全部顶板和侧墙变形缝部位均预留设置接水盒凹槽。
变形缝内侧接受双组份聚硫密封橡胶进展嵌缝处理3、详见图1-4～1-6顶板变形缝防水构造图1-4底板变形缝防水构造图1-5侧墙变形缝防水构造图1-64、 侧墙穿墙管对穿过防水砼构造预埋管件接受切实有效处理措施，接受钢板裙边止水带和密封胶以进展处理1〕把钢板裙边止水带焊接在穿墙管上，安装固定完毕；2〕在焊缝处涂缓膨性止水胶，并在套管四周铺设柔性防水层加强层，柔性防水层加强层一端用单组份聚氨酯密封胶及套管封闭；3〕混凝土浇筑完毕后，穿墙管于混凝土接界处用单组份聚氨酯密封胶密封，详细构造如图1-7穿墙管防水构造示意图1-75、 接口防水施工〔1〕通道及车站接口防水施工1〕对接口处围护桩背后进展注浆处理，一方面提高土层及围护构造粘接力，另一方面改善此处土体稳定性及防水性能2〕两者之间外防水层焊接连通3〕在接口衬砌中设一圈封闭止水条，防止地下水沿衬砌窜漏〔2〕盾构法隧道及车站接口防水盾构法隧道及车站接口防水部位在后浇洞口环梁内外两侧，接受缓膨型遇水膨胀止水腻子条+Φ50环向软式透水管，并用平蹼止水带收口缓膨型遇水膨胀止水腻子条在后浇洞口环梁内外两侧各设两道；Φ50环向软式透水管在隧道轨面高程处及Φ40PVC排水管相接，将透水管内渗漏水排入隧道两侧边沟。
详见图1-8盾构法隧道及车站接口防水示意图 盾构法隧道及车站接口防水示意图1-8五、 地下工程后期防水堵漏施工方案及工艺1、变形缝渗漏水防水堵漏施工〔1〕变形缝渗漏水防水堵漏原那么：制定了“新优材料、刚柔结合、多道防线、综合整治”适应于变形缝防水堵漏原那么〔2〕变形缝渗漏水防水堵漏方案〔见图1-10〕图1-10 变形缝渗漏水防水堵漏方案图〔3〕变形缝渗漏水防水堵漏施工程序〔见图1-11〕图1-11 变形缝渗漏水防水堵漏施工程序图〔4〕变形缝渗漏水防水堵漏施工方法1〕清理原有嵌缝材料，平整界面；2〕制作灌注化学注浆材料用半圆铁皮通道；也可接受PS聚乙烯高泡条作为注浆通道； 3〕连接注浆管及半圆铁皮或高泡条；4〕埋设半圆铁皮或聚乙烯高泡条，用TLJ型堵漏剂掺入425号平凡硅酸盐水泥和黄砂中配成水泥速凝砂浆，接受燕窝填泥方式在变形缝门字形局部埋设固定铁皮或高泡条；5〕压注化学注浆高分子材料堵漏宝：设排水及注浆管6根，顶部及底部各1根，两侧共4根；6〕做柔性防水处理；先用汽油喷灯烘干施工界面，再用钢丝刷刷净界面，用丙酮擦洗界面，待丙酮挥发后，做堵漏密封胶带，再做双组分聚氨酯防水涂膜四遍，并用0.4mm厚玻纤布增加防水涂膜层；7〕施做刚性抹面爱惜层，水泥：黄砂：防水剂=1：1.5～2.0：0.05防水砂浆分二次封平变形缝角钢空腔。
2、施工缝、混凝土裂缝渗漏水防水堵漏施工〔1〕施工缝、混凝土裂缝渗漏水防水堵漏程序〔见图1-12〕；〔2〕施工缝、混凝土裂缝渗漏水防水堵漏方案〔见图1-13〕；图1-12施工缝、混凝土裂缝渗漏水防水堵漏程序图图1-13 施工缝、混凝土裂缝渗漏水防水堵漏方案图 〔3〕施工缝、混凝土裂缝渗漏水防水堵漏方法及变形缝一样，只是注浆通道不宜接受半圆铁皮，而接受聚乙烯高泡条或用埋管抽管法形成圆空腔后注浆止水，再做密封材料和防水涂膜，最终覆盖水泥砂浆爱惜层；〔4〕混凝土裂缝渗漏水防水堵漏常常用环氧树脂和丙凝作为堵漏材料，详细用那种材料应结合工程详细状况而定，但是其原那么和工序不变，应灵敏应用3、预埋件及穿墙管件渗漏水防水堵漏施工〔1〕预埋件及穿墙管件渗漏水防水堵漏方案〔见图1-14〕 图1-14 预埋件及穿墙管件渗漏水防水堵漏图 〔2〕预埋件及穿墙管件渗漏水防水堵漏程序〔见图1-15、图1-16〕图1-15〔一〕 预埋件及穿墙管件迎水面渗漏水防水堵漏程序图图1-16〔二〕 预埋件及穿墙管件背水面渗漏水防水堵漏程序图〔3〕上述背水面防水堵漏方案以及程序可应用于顶板防水堵漏施工〔4〕预埋件及穿墙管件渗漏水防水堵漏施工方法1〕背水面施工时先凿V形槽，冲洗界面，再埋设半圆管，然后用水泥砂浆封埋半圆管，2小时后注入堵漏宝浆液，过0.5～1小时后固结止水，用喷灯烘干界面，施工双组分聚氨酯涂膜，1小时后覆盖水泥砂浆爱惜层。
此法可在顶板防水堵漏中应用2〕迎水面施工先隔离水源，在迎水面凿V型槽，用喷灯烘干，涂刷双组分聚硫密封剂，覆盖水泥砂浆即可4、孔洞渗漏水堵漏施工〔1〕孔洞渗漏水堵漏方案〔见图1-17〕图1-17 孔洞渗漏水堵漏方案图〔2〕孔洞渗漏水堵漏程序〔见图1-18〕图1-18 孔洞渗漏水堵漏程序图〔3〕孔洞渗漏水堵漏施工方法1〕迎水面施工先清理界面，枯燥后填封密封腻子或双组分聚硫密封膏，后用水泥砂浆覆盖2〕背水面用注浆法可在顶板堵漏施工中应用，先用水泥速凝砂浆固定耐压橡胶管，然后注入堵漏宝浆液，过0.5～1小时后浆液及水固结止水，分层覆盖水泥砂浆爱惜层六、平安、文明施工保证措施1〕、现场施工必需戴好平安帽、口罩、手套等防护用品，必需穿软底鞋，不得穿硬底或带钉子鞋2〕、防水施工所用材料属易燃物质，贮存、运输和施工现场必需严禁烟火，通风良好，还必需配备相应消防器材3〕、对检查出担忧全因素和隐患应立刻整改，整改不力要求挂牌警告，直至整改完毕4)、对工地进展封闭处理，以削减工地施工对外界影响刚好清扫清洗四周环境，保持环境卫生5〕、对进出工地车辆进展严格检查清洗工作，防止车辆因雨天工地粘湿而将泥土带上城市交通公路，对四周环境进展刚好了解、记录、标识、拍照，以防施工过程造成误会。
对进出车辆有专人指挥，对人行通道有平安防护，并保持畅通6〕、熬制、配制防水灌浆堵漏材料时，必需穿戴规定防护用品，皮肤不得外露7〕、在用运输混凝土小车运输细石混凝土或水泥砂浆进展爱惜层施工时，小车铁脚必需用旧橡胶车8〕、在用运输混凝土小车运。
