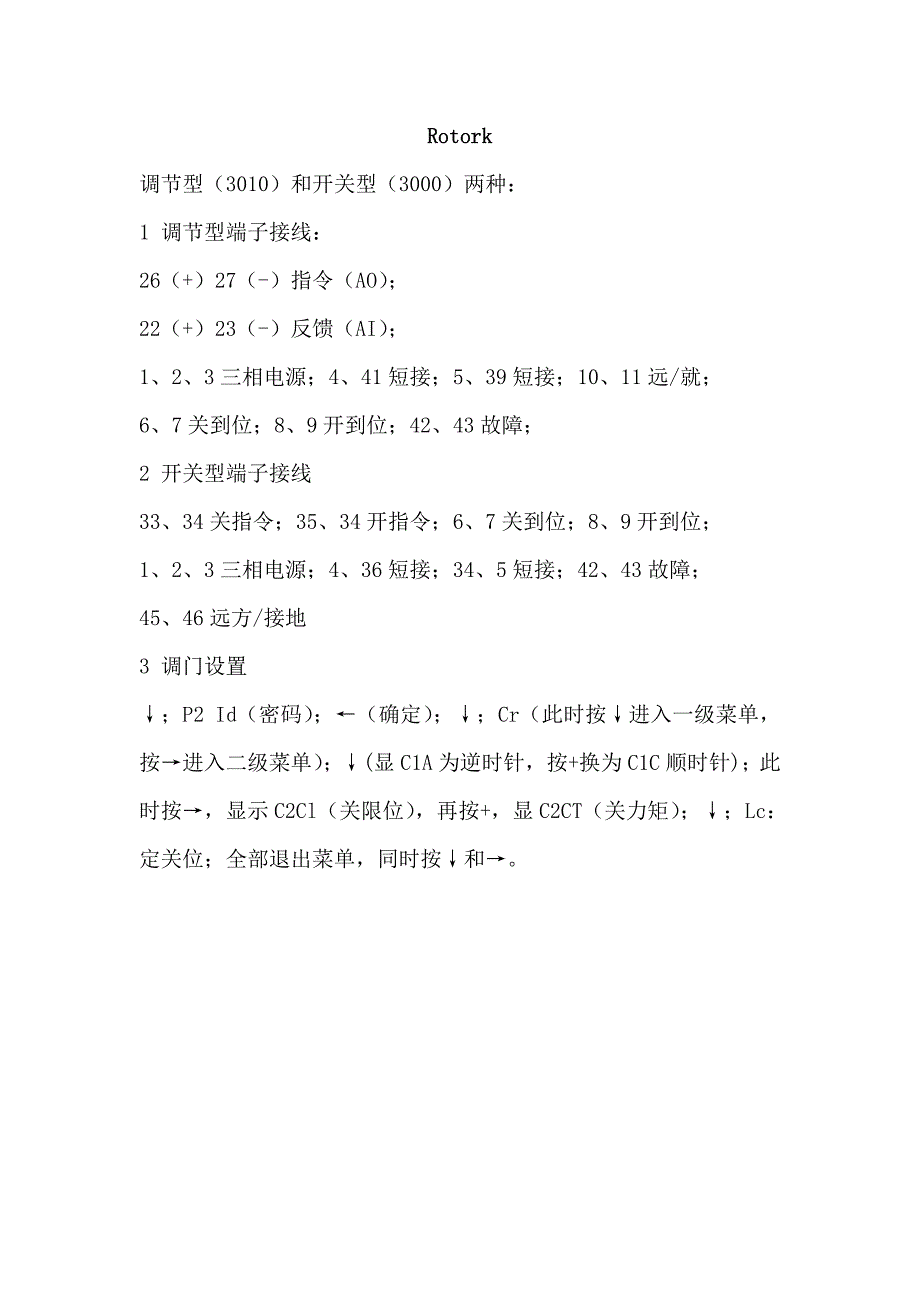

Rotork调节型（3010）和开关型（3000）两种：1 调节型端子接线：26（+）27（-）指令（AO）；22（+）23（-）反馈（AI）；1、2、3 三相电源；4、41 短接；5、39 短接；10、11 远/就；6、7 关到位；8、9 开到位；42、43 故障；2 开关型端子接线33、34 关指令；35、34 开指令；6、7 关到位；8、9 开到位；1、2、3 三相电源；4、36 短接；34、5 短接；42、43 故障；45、46 远方/接地3 调门设置↓；P2 Id（密码）；←（确定）；↓；Cr（此时按↓进入一级菜单，按→进入二级菜单）；↓(显 C1A 为逆时针，按+换为 C1C 顺时针)；此时按→，显示C2Cl（关限位），再按+，显 C2CT（关力矩）；↓；Lc：定关位；全部退出菜单，同时按↓和→RAGA 瑞基瑞基1 端子接线：6、7 关到位；8、9 开到位；42、43 故障；4、36 短接；34、5 短接；35、5 开指令；33、5 关指令；22+、23-反馈；19、20 远/就弗瑞斯弗瑞斯端子接线：21、41 短接；18+、20-故障；4、5 关到位；6、7 开到位；40、26 关指令；40、28 开指令；8、9 远；36+、37 反馈Limitorque电动门接线：22：O2、C2；25：O1；27：C1；44：ZC1；45：ZC2；46：ZO1；47：ZO2；53：F1；54：F2；21、28 短接；22、25 开指令；22、27 关指令；44、45 关到位信号；46、47 开到位信号；53、54 故障调门方法：Yes No Yes；选择 NO，则为中文；密码：100备注：板子更换分 MX05-1 和 QX**-**两种型号购买时需注明型号，订单号（ORDER ON），S/N（序列号）电源板：背后跳线接 Com 和 366（380V）档方形 →反馈板→扩尺板（扩大触点）圆形 →主控板如果新换主控板，刚送电时，会提示语言（NO 为中文），选型号（选和调门铭牌上一样型号），选电压：380V，频率：50HZ，选转速（见铭牌）……全部确认后，液晶显示为闪烁几秒钟，然后就可以开始调门Sipos经济型：接线：（第二排）1、2 开到位信号；5、6 关到位信号；（第三排）18、19 短接；21、24 短接；22、23 短接；（第一排）3、4 关指令；3、5 开指令；1、2、3 电源；11、12 故障调门方法：S1：上：逆时针，下：顺时针；S2：上：关到位；S3：上：开到位；S4、S5：不调（厂家默认为上）；S6：上：自保持（远方只点一下就一直运行）下：远方只能点操S7：在确定开关到位时，先上，再下，就进行了确定S8：总的确认。
调门之前打上，调完后打下，即确认了步骤：将门开到位（必须先调开到位）；S8 打上，S6 打上；调节比例带，使之在到关完的过程中，比例带白色下齿轮转动距离必须在一圈以内如果超出一圈，则调里面黑色小齿轮至合适比例位置；调定比例带白齿轮，使故障灯从常亮变成不亮；ST 先上，再下（此时确定了开位），故障灯应变为红灯闪烁；将门关到位；ST 先上，后下（此时为确定关到位，故障灯由红灯闪烁应变为不亮），S8 打下，结束注：如果到第一步，ST 打下时，红灯不灭或常亮，则调门失败，必须从第一步开始重新调门！更换板子注意事项：1 功率模块必须装配到位正确2 在装好电源板之后最好送电看一下，这时如果电源板上的指示灯亮，则正确，可以停电后继续装控制板，3 如果只是换电源板，更换后不用重新调门，如换控制板，则重新调门SIPOS专业型：一排：1+、2-：反馈（AI）；14+、15-：指令（AO）二排：18、19 短接；21、24 短接；22、23 短接三排：1、2 开到位；5、6 关到位；19、20 故障调门方法：Locpar；Enter（Langu/Sprache/……）；Enter（Language（UK/US））；Enter（UK/US 闪烁）；Enter（Langu/Sprache/…）; ↓(Commissioning（调试）)；Enter(Enter PIN-code（密码为 9044）)；Enter(Close Direction（Anti-Clock Wise：逆时针，ClockWise：顺时针）)；↓(Closing Speed 14 rpm);↓(opening speed 14 rpm); ↓(em speed cl. 14 rpm); ↓(cut-off mode cl(关断方式)（travel-dependent 行程关断，Torque-dependent 力矩关断）)；↓（cut-off mode op(开断方式)（travel-dependent 行程开断，Torque-dependent 力矩开断））；↓（max.cl.torque 21Nm:关断力矩设置）；↓（max.op.torque 21Nm:开断力矩设置）；↓（retry torq.block 0）; ↓(rise time 0.5s:上升时间); ↓(DC-brake 0%制动)；↓（mot.temp.warn 135℃ max 155℃:电机温度报警）；↓（mot.temp.prot on:电机温度保护打开）；↓（moter heating off:电机加热关）；↓（Endpos Adjust（调整末端位置）；Enter（Compl.new pos? yes(闪烁)：确定新的末端位置）；Enter（Start With POS Open(闪烁)：确定开位或关位(close)）；Enter(move to cl.pos.press.E_button:按住↓键移到关位置); ↓（开始关）；到位按 Enter停止； Enter（Adjust Of Potidetiation××）；将××用电位器调到显示为0；Enter（Move To OP.pos.press.E_button）；↑(显示%open→open)；将门开到位，按 Enter（显示 Move To OP.pos.press.E_button）；Enter（Sign.gearatio decrease it！是否保存）；Enter（endpos adjust）；ORT/FERN(模式切换键)，退出。
显示 100%open remote Ready,则 OK弗瑞特弗瑞特SJSoZSW 型（智能型，带插把，空预器冲洗水门共 4 只，开关门用）、接线：6、7 开指令；6、8 关指令；17、18 关到位信号；19、20 开到位信号；21、22 故障；5、25 短接；6、24 短接调门方法：打“停止”位置，将“ 关闭”打至关位置并保持 3 秒以上，则进入HO2（调门菜单）；从“停止”→“就地”（确认）；用“关闭”或“打开”来选O(关)或 1（开）；“就地”→“停止”→“就地”（显示 H21 同时绿灯闪 2 下，表示开位确认好）；手动将门关完；“就地”→“停止”；选择 0；“停止”→“就地”（确认位置，此时红灯闪 2 下，显示 H20）；“就地”→“停止”→“远程”→“停止”→“远程”，则退出 OK注：“停止”→“就地”：确认“停止”→“远程”：退出弗瑞特弗瑞特SP35EWM（遥控板调，循环水母管进水站开关门，出口 2 台调门）接线（开关门）：40、26 关指令；40、28 开指令；4、5 关到位信号；6、7 开到位信号；18、20 故障；21、41 短接调门方法：打 Stop；按 C/11（显示 00P？）；设定密码（默认为 00，按+、-更改密码）；→（右键，显示 T%PC）；C/11，显示 oC1（顺时针，按+、-切换,AC1 逆时针）；OK；→键显示 Lc C2(限位关)，按+、-换为 CT C2（力矩关），选好后 OK；→键显示 OL C3(限位开)，按+、-换为 OT C3（力矩开），选好后 OK；C/11 显示 40TC（关力矩大小），按+、-设定好后，OK；→显示 40To（开力矩大小设定），OK；C/11 显示 LC（关到位），Ok；将门手动开到位后，按→键显示 Lo（开到位），Ok；C/11 显示 Cr 再按 C/11，退出…….Rotork（ZOAF14A 型，纯电动门，调门时只是用机械方法定开关位），用于水冷壁下集箱疏水门（2 台）接线：关指令：33、34开指令：35、34关到位：6、7开到位：15、16故障：24、41短接线：36、4 短接，5、34 短接Auma电动门（A000.90-2/130 型），A 汽泵出口电动门接线：关指令：2、11；开指令：3、11；关到位：39、40；开到位：35、36；故障:14、15常州常州贝贝斯特斯特电动门（YDFZ31-4 型），用于疏水泵出口门 A\B，2 台遥控器调，其型号是：BYZ106接线：A 端子排：8、12 关指令；9、12 开指令；10、12 短接B 端子排：5、6 关到位；7、8 开到位；9、10 故障调门方法：打“现场”位置；按“1”进入基本设定；←确定；门关到位；选择“关到位确认”；←；将门开到位；选开位确认；←；按 3 键退出。
Jordan 8140 板子型：板子型：（燃烧器 C 挡板，24 台）接线端子：（就地）1、2 电源 220V（1 为火线）；3、4 指令（应有 13V DC）；5、6 反馈（直流应 24V）注：以上所有能正负（含电源 220V）必须正确；在卡件上，指令应为接 1+、2-；反馈应为 1+、2-，3、4 短接（内供电方式）执行器指示灯：D2 开时亮，绿；D3 关时亮，黄；D4 故障时亮，红；D5正常时闪烁，绿；D6 A4X 定成功零位或开位时亮，松开熄灭，绿调试方法：将万用表以 mA 档串在反馈回路中；将指令线甩开（一根即可）；按住 ZERO（蓝色）按钮不放，调整旋钮，使万用表为 4mA 时，再同时按住 ZERO（蓝色）和 Los（红）键，直到 D6 灯亮，则零位定成功；远方给 4 mA 指令（0%开度）；接上指令线；将门开到总行程的 90%左右（远方给指令 90%）；甩开指令线，手动将门开到全开位；按住 SPAN（黄）不放，调旋钮使用万用表显示为 20mA，再同时按住SPAN（黄）和 Los（红）直到 D6 灯亮，远方给 100%指令；恢复所有线，结束Jordan 8240 板子型板子型（燃尽风箱进口门 4 台）接线端子（就地）：外面侧端子排：1+、2-指令；7+、8-反馈里侧端子排：1 火线，2 零线注意事项：以上所有能正负（含电源 220V）必须正确；在卡件上，指令应为接 1+、2-；反馈应为 1+、2-，3、4 短接（内供电方式）执行器指示灯：D2 开时亮，绿；D3 关时亮，黄；D4 故障时亮，红；D5正常时闪烁，绿；D6 A4X 定成功零位或开位时亮，松开熄灭，绿特特别别注意注意：SW1 必须事先拨到 240V 档，否则板子烧毁调试方法：将万用表以 mA 档串在反馈回路中；将指令线甩开（一根即可）；按住 ZERO（蓝色）按钮不放，调整旋钮，使万用表为 4mA 时，再同时按住 ZERO（蓝色）和 Los（红）键，直到 D6 灯亮，则零位定成功；远方给 4 mA 指令（0%开度）；接上指令线；将门开到总行程的 90%左右（远方给指令 90%）；甩开指令线，手动将门开到全开位；按住 SPAN（黄）不放，调旋钮使用万用表显示为 20mA，再同时按住SPAN（黄）和 Los（红）直到 D6 灯亮，远方给 100%指令；恢复所有线，结束ABB 气气动门动门调门前检查：1 气压：不大于 0.34MPa2 将门用手轮开到正中间位置3 反馈板要在合理位置：（-28℃-+28℃）4 调门步骤：在任意模式下，按 Mode 保持 10 秒以上，出现 Anot Sent，松手，再按住 Mode 保持 3 秒以上，出现 3.2.1，则已进入自动调整，OK。
