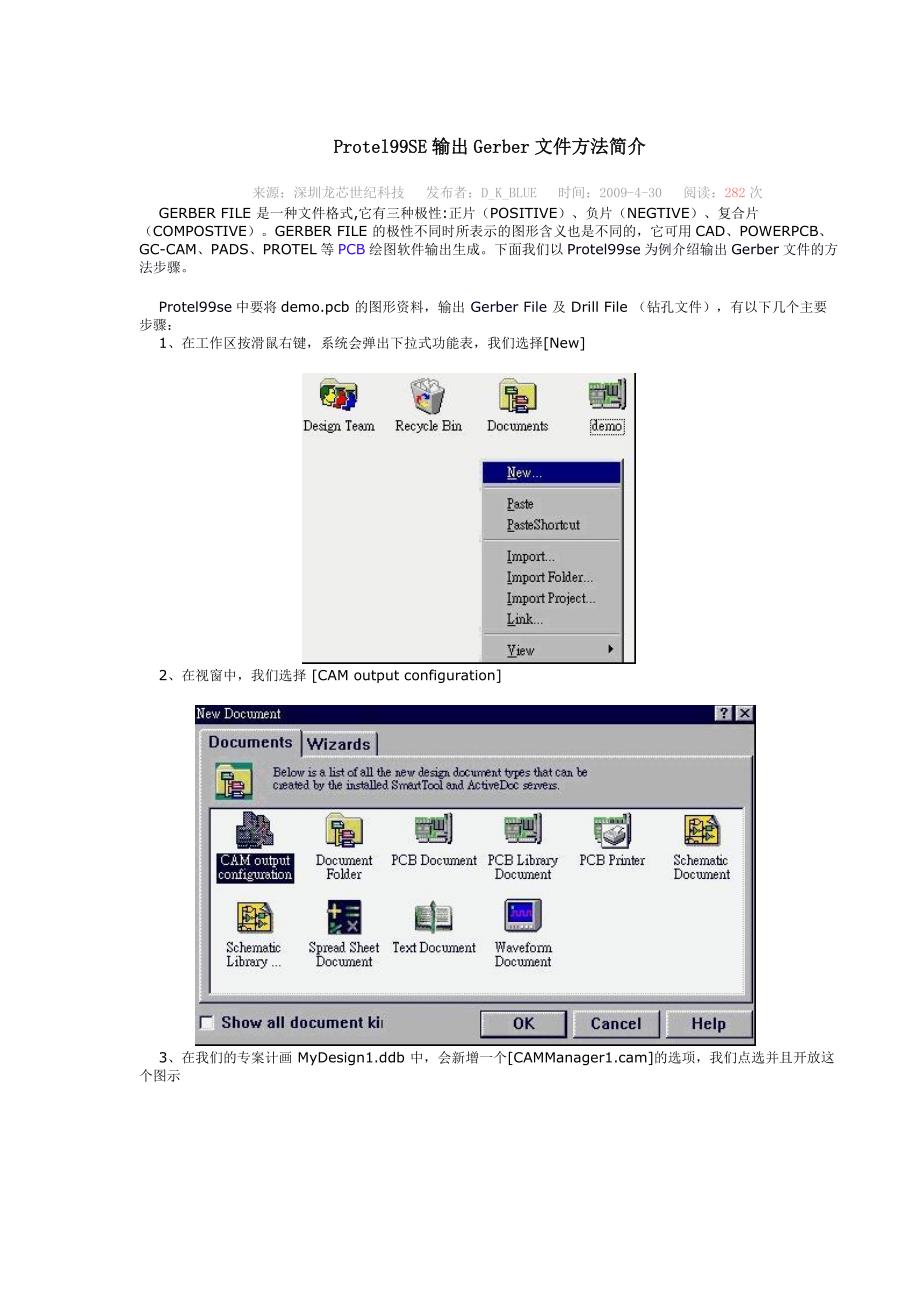

Protel99SE输出Gerber文件方法简介 来源：深圳龙芯世纪科技 发布者：D_K_BLUE 时间：2009-4-30 阅读：282次 GERBER FILE 是一种文件格式,它有三种极性:正片（POSITIVE）、负片（NEGTIVE）、复合片（COMPOSTIVE）GERBER FILE 的极性不同时所表示的图形含义也是不同的，它可用CAD、POWERPCB、GC-CAM、PADS、PROTEL等PCB绘图软件输出生成下面我们以Protel99se为例介绍输出Gerber文件的方法步骤 Protel99se中要将demo.pcb 的图形资料，输出 Gerber File 及 Drill File （钻孔文件），有以下几个主要步骤： 1、在工作区按滑鼠右键，系统会弹出下拉式功能表，我们选择[New] 2、在视窗中，我们选择 [CAM output configuration] 3、在我们的专案计画 MyDesign1.ddb 中，会新增一个[CAMManager1.cam]的选项，我们点选并且开放这个图示 4、选择我们要输出的LAYOUT档案，在这里是 DEMP.PCB 5、进入 {Output Wizard}视窗，你可以依Wizard的指引，一步一步的设定，输出Gerber File,在这里我们点选 [Finish按钮,离开 {Output Wizard}视窗。
6、按下滑鼠右键，点选[Insert Gerber] 7、在[General]的选项中，我们要设定GERBER的格式，我们设定单位为英制（Inches），整数2，小数3 8、在[Layers]部分，我们设定要输出的图层，在这里选择[TopLayer]及[BottomLayer] 9、在Apertures,我们勾上 [Embedded apertures(RS274X) ], 输出的GERBER FILE里,内含Aperture的资料 10、在[Advanced]里面,我们保持默认值按下[OK],结束GERBER FILE的输出设定视窗设定 Drill File 钻孔文件 11、按滑鼠右键，选择 Insert NC Drill 12、在这个钻孔资料设定视窗中，我们设定单位为英制，数字格式为2个整数，3个小数，数字尾不补零 13、当我们都设定好GERBER及DRILL的格式后就可以将其输出，按下滑鼠右键，选择Generate CAM Files,程式就会依据我们的设定，输出档案，存在档案夹 CAM for demo 中 14、打开档案夹 CAM for demo 15、在 CAM for demo的档案夹中，按下滑鼠右键选择[Export]输出 16、在视窗中，选择你要储存的档案夹位置，按下[确定]即可输出Gerber文件。
AutoCAD转Gerber文件的操作技巧实例 来源：深圳龙芯世纪科技 发布者：Jenny 时间：2009-3-23 阅读：252次 一、 AutoCAD转存为DXF文件 1. 进入AutoCAD 2. 读入文件 3. 将文件转存为DXF文件 （1）在主菜单中选File 项 （2）在File菜单中选Export项 （3）在Export对话框中： A、设置存盘目录、文件名 B、设置“保存类型”为AutoCAD LT 95/R13 DXF（*.dxf） C、确认“保存”将文件存为DXF格式 二、 DXF文件转为Gerber文件 1. 进入CAM350 2. 设置单位 （1）在主菜单中选Settings项 （2）在Settings菜单中选Unit项 （3）在Unit对话框中选择所需的Unit和Resolution 选OK项确认 3. 读入DXF文件 （1）在主菜单中选File项 （2）在File菜单中选Import 项 （3）在Import菜单中选DXF项 （4）在DXF打开对话框中，设置目录、文件名，打开文件 （5）在DXF Import对话框中，选中以下两项： Fill closed poly lines （o-width） Make Square Lines into Polygons 选OK项确认 4. 将文件转存为Gerber文件 （1）在主菜单中选File项 （2）在File菜单中选Export项 （3）在Export菜单中选Gerber Data （4）在Export Gerber对话框中设置以下项目： A、选Data Format项在Data Format对话框中设置以下项目 Format设置为Gerber RS-274-X Type设置为Absolute Zero suppression设置为Leading Digits 设置为用户要求的格式 Units设置为用户要求的格式 选OK项确认 B、Export Path设置为存盘路经 C、将需要存盘层打开（Exp项选中） 选OK项确认。
反过来，Gerber转AutoCAD，用CAM软件导出dxf，然后经由AutoCAD打开就可以了PCB坐标数据导出方法锦集 来源：深圳龙芯世纪科技 发布者：站长 时间：2009-6-15 阅读：190次 目前市场上 PCB 设计软件众多，掌握了这些 PCB 设计软件的坐标数据导出方法，基本上就可以应对大多数新产品的挑战了，这对于承接大量外协产品的 EMS 工厂尤其重要本文将介绍常见PCB设计软件坐标数据的导出方法及步骤，以给从事相关工作的工艺技术人员提供参考一、利用 PCB 设计软件自身功能导出坐标数据 利用 PCB 设计软件自身功能导出坐标数据是最常见的坐标数据导出方法，大多数工厂都采用这种方法获取元件坐标数据，步骤大致可以分为单位切换、设置坐标原点、坐标导出三步二、利用 CAM 软件导出坐标数据 Router Solutions Incorporated 开发的 CAMCAD 软件可以自动识别 Gerber 文件和几乎所有已知的电路板文档，并能生成供各种测试设备使用的文件及其他格式的 CAD 文档，这为 我们从各种格式的 PCB 文档中导出坐标数据提供了一个统一的转换平台，极大降低了数据 处理的难度及复杂性。
CAMCAD 处理 PCB 文件有两种情况：一种是直接读入 PCB 文件的 文本格式；另外一种是读入 PCB 文件输出的某种 CAD 数据格式 直接读取PCB文件的文本格式以P-CAD格式PCB文件为例，详细介绍利用 CAMCAD 软件导出坐标数据过程利用CAMCAD 软件导出坐标数据过程如下：1）用 P-CAD2006 软件打开电路板文件，然后另存为 ASCⅡ文件2）运行CAMCAD，导入你导出的 P-CAD ASCⅡ文件，注意选择ACCEL，PCAD200x(.pcb)Layout Read3）将英制单位切换为公制单位，点击“Setting → Modify settings”，在弹出的对话框中Page Units 栏选择 mm4）设定坐标原点，点击“Setting → change origin position”，然后将光标移到电路板设定位置，单击鼠标左键即可5）导出坐标数据，点击“Reports→ Spreadsheet”，选择导出项目为 Components，同时在 Directory 栏中设定导出文件的路径，按“OK”后在指 定的路径下就会生成一个“comps.csv”文件，可以直接用 EXCEL 进行编辑修改，至此坐标 数据文件就导出来了。
CAMCAD能直接读入很多格式 PCB文件的文本格式，但也有很多格式的 PCB 文件并不能直接读入，这时候可以通过 PCB 设计软件输出 CAMCAD 支持的某种格式 CAD 文件再读入，ODB++是美国 Valor 公司制定的一种 CAD 数据格式，现在大多数 PCB 设计软件都支持这种格式文件的输出，以 Mentor Expedition 软件为例介绍如何输出 ODB++文件：用 Expedition 打开 PCB 文件后，点击“Output → ODBG Interface”，选中“Launch ODB++ Convertor”和“Compress Output”，按 OK 后就输出 ODB++文件然后 CAMCAD 软件读入 输出的 ODB++文件，就可以按照 前面介绍的方法输出坐标数据了三、转换为其它常见格式电路板文件后导出坐标数据 我们仍然以 P-CAD 文件为例，将其转换为别的常见格式 PCB 设计文件后再导出坐标数据我们可以使用专门的转换软件来转换，可以将 Altium 公司的 P-CAD、Protel、Orcad 和 Cadstar 文件转换为 PADS 文件，但有时候由于格式兼容性等方面的原因转换会出 现问题。
另外一种方法就是利用软件自身功能转换为 Protel 文件再导出贴片元件坐标数据，这两个软件都是同一公司生产的，所以兼容性应该很好，转换成功的概率很高转换方法及导出元件坐标数据步骤如下：1）用 P-CAD2006 软件打开电路板文件，然后另存为 ASCⅡ文件2）运行 Protel 99 SE，新建一个 PCB 文件，点击 File → Import，选择前面导出的 P-CAD ASCⅡ文件，将 P-CAD ASCⅡ文件导入到 Protel 99 SE 软件中3）依照 前面介绍的方法从 Protel 99 SE 软件中导出元件坐标数据。
