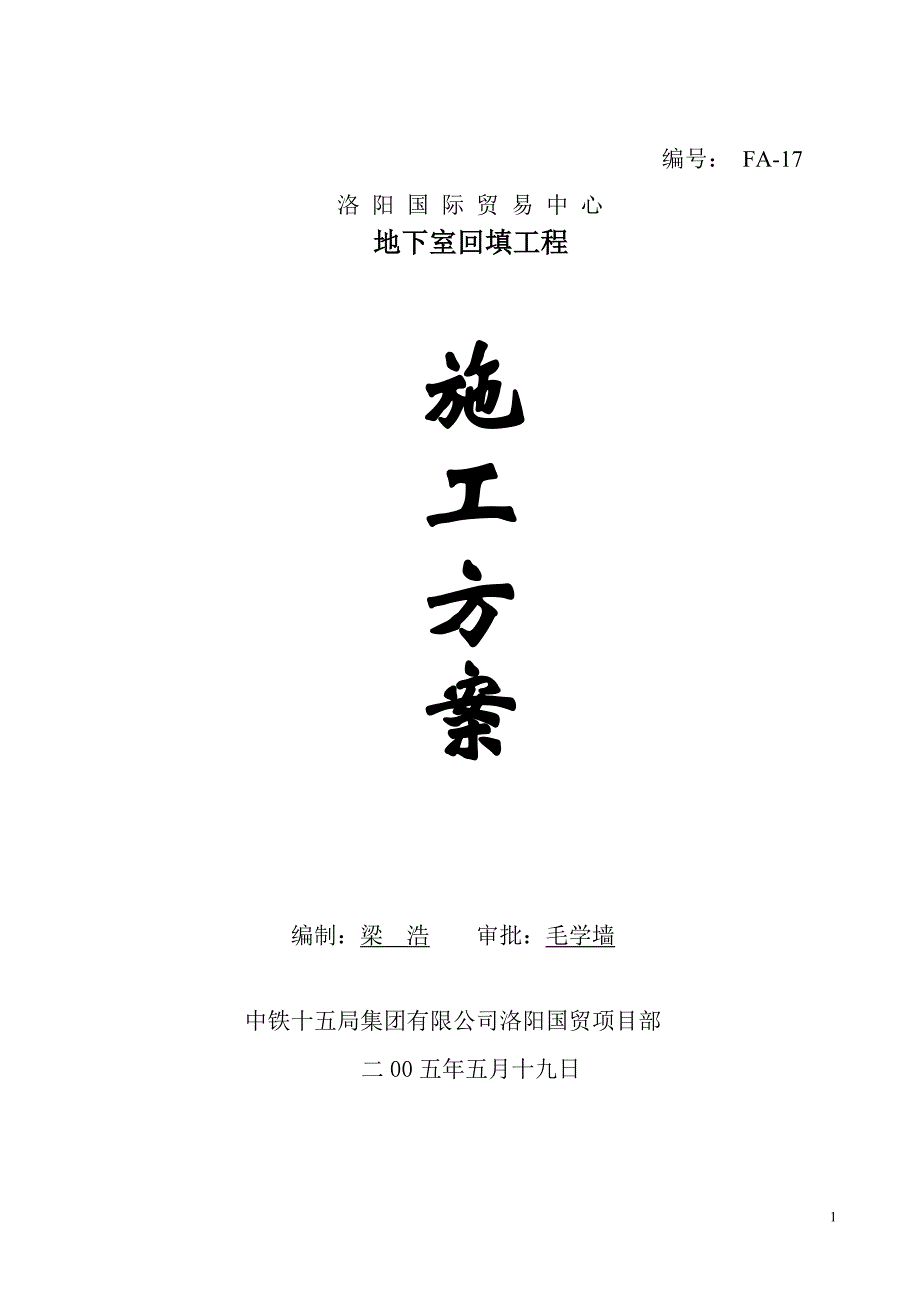

1编号： FA-17洛 阳 国 际 贸 易 中 心地下室回填工程施工方案编制：梁 浩 审批：毛学墙中铁十五局集团有限公司洛阳国贸项目部二 00 五年五月十九日2地下室回填土工程施工方案一、编制依据：1 设计图纸、甲方现场签认的古墓图、人防现场测量草图、挖方及平整图2《建筑地基基础工程施工质量验收规范》GB50202－20023《建筑工程施工质量验收统一标准》GB50300－20014《建筑施工手册》5 其它现行的工程技术、施工验收标准及规范二、工程概况1、洛阳国际贸易中心地下室回填土工程分为室内回填土和室外回填土室内回填土主要是承台的肥槽、承台地梁间房心回填土、垫层 300mm 厚三七灰土等内容；室外部分主要指地下室挡墙外的肥槽回填，建筑北侧的坡道、试桩基坑、古墓开挖遗留坑槽的回填等具体回填的标高见下表：裙楼部分顶标高（m） 地坪标高-5.40主楼部分顶标高（m） 地坪标高-5.70序号基底 素土 3：7 土 室外土层 基底 素土 3：7 土 室外土层1 顶标高 -7.0 -5.9 -5.6 -0.50 -7.10 -6.20 -5.90 -0.502 厚 度 1.10 0.30 6.50 0.90 0.30 6.602、3：7 灰土工程量在 3500 m3左右，素土回填量在 18000 m3左右。
3、施工顺序：裙房西侧回填→裙房东侧→建筑北侧→裙房室内回填→主楼东、西侧→主楼南侧→主楼室内本工程回填工程量大，但回填周期长，大体分为两个阶段：裙楼部分施工阶段、主楼部分施工阶段回填的主要工程量在裙房北侧的坡道、试桩基坑、古墓开挖遗留坑槽的回填工程室外回填地下室外墙防水砖保护墙外 50cm 范围内为三七灰土，其余部分为素土回填土标高比相应的室内结构地坪低 450mm采用汽车、装载机运输为主，人工场内运输为附；采用振动压路机为主、蛙式打夯机为附的压实方法基槽回填时在顶部用钢管、模板木方等做水平防护室内回填采用外购土方堆到大门口存土场，人工装车、四轮车或三轮机动车利用坡道作为运输道路运到地下室回填位置，蛙夯、立式夯压实的方案4、本工程回填用的土方由工地外运进3三、技术要求1、素土回填压实系数不低于 0.95；灰土回填压实系数不低于 0.94现场土样经击实试验确定土的最大干密度为 1.75 g/cm3，最优含水率为 16.2%； 与墓坑连在一起挖掘的区域和房心回填以 100-400m2为一取样区，超过 400m2的区域取两点，基槽每 20 延米取一点2 材料要求；土：土中不得含有有机杂物，其粒径不大于 15mm。
含水量应符合规定，含水率现场检测以手握成团用力即碎为宜石灰：用的是熟化过筛后的，不得含有粒径大于 5mm 的块灰并不得含有过多的水分四、回填施工工艺1 操作工序：清理基底→检查合格，签认地基验槽记录→原土夯实两遍→人工摊铺槽内（灰）土→蛙式夯机夯实 3-4 遍（机械压实 4 遍）→环刀取样合格进入下一层的施工→直到回填到基底标高→素土回填层验收2、施工要点：1）检验土质检验回填表土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制范围内；如填料含水量偏低，可采用预先洒水润湿等措施拉进工地的土方卸车前必须经过值班人员检查合格并签字认可后才能用2）灰土拌合施工：填土前房心灰土要配比准确，至少翻拌两次，搅拌均匀；室外灰土拌合将石灰粉按比例花洒在土的表面，拌合 3 遍，使之均匀，灰土的配合比应用体积比为 3：7，严格控制配合比拌合好的灰土颜色应一致3）适当控制含水量：工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜如土料水分过大或不足时，应晾干或洒水润湿基土表面应清理干净，特别是槽边掉下的虚土，风吹入的树叶、木屑纸片、塑料袋等垃圾杂物 4）分层铺摊：填土应分层铺摊每层铺土的厚度蛙式夯机不超过 25cm，压实机械不超过 30 cm，每层摊铺后随之耙平； 3）用蛙式或汽油打夯机分层夯打密实。
压实遍数为 3-4 遍打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉严禁采用“水夯”法回填用振动式小型压实机械施工，人工摊铺、装载机等运土碾压机械压实填方时，应控制行使速度，不超过 2km/h，并要控制压实遍数同时应采用“薄填、慢驰、多次”的方法，填土厚度不应超过 30cm，碾压方向应从两边逐渐压向中间，碾轮每次重叠宽度为 15-25cm，避免漏压，边角压实不到之处，应以人力夯或小型夯机夯实碾轮距填土边缘大于 0.50m，以防发生溜坡倾倒每碾完一层人工拉毛44）深浅两基槽相连时，应先填深基础；填至浅基础相同标高时，再与浅基础一起填夯；在分段填夯时交接处应填成阶梯状，梯形高度比一般为 1:2，上下错缝距离不小于 1m. 5）回填土方每层压实后，应按规范规定进行环刀取样，测出干土的质量密度，达到密实度要求的要求后，再进行上一层的铺土6）填方全部完成后，表面应进行拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土找平夯实7）若土料含水率过大，造成橡皮土，橡皮土应挖出，重新回填五、质量标准1 保证项目：基底的土质必须符合设计要求：土的干土质量密度必须符合设计要求和施工规范的规定。
2 基本项目：配料正确，拌合均匀，分层虚铺厚度符合规定，夯压密实，表面无松散、起皮留槎和接槎分层留接槎的位置、方法正确，接槎密实、平整3 允许偏差： 顶面标高 -30 ~+30mm 表面平整度 20 mm六、劳动力计划、主要施工机械计划、施工计划1 劳动力计划序 号 施 工 工 班 名 称 单 位 人 数 备 注1 机 械 班 人 152 回 填 班 人 30合 计 452 主要施工机械计划表序号 机械设备名称 型号 单位 数量 备注1 压路机 YZ1.8 台 2 带振动2 蛙式夯机 H40A 台 3 总功率 25kw3 气夯机 R32 台 14 自卸汽车 5T 台 65 装载机 TZ15 台 16 小型自卸车 台 23 施工计划表施 工 时 间序号 分项名称1 4 9 12 15 18 21 24 27 30 33 361 东西侧2 北侧回填53 室内备土说 明 主楼待结构施工完毕后再定，本计划未考虑天气和土源七、确保工程质量的技术措施1 开工前，要召开技术交底会组织有关人员熟悉情况、处理目的、技术文件、学习有关规范，讲解施工方案，并对各工种、各工序逐级进行技术交底。
2 交接班检查：每班交接班时，对本班所做的工程质量必须交接清楚，上班对本班工程质量问题逐项交清不得隐瞒，接班时必须细致接清，以便对上班的质量问题进行处理，并详细的记录在施工日志上，因交接不清，出现质量问题追究有关人员责任材料复检 对过程中所用的原材料在施工前，必须进行复检，复验合格后报监理工程师审批，否则不能用于工程施工应复验审批的材料不经复验和审批的不得用于工程施工3 回填是专门技术人员值班，作好压实实验，作好施工记录，发现异常马上报告4 拉进工地的土方卸车前必须经过值班人员检查合格并签字认可后才能卸到指定地点八、应注意的问题1 质量记录要求：填写土方回填施工记录，开挖检验批，回填检验批等资料填写工整、及时、准确，签字手续齐全，及时提交监理2 尺寸以现场测量方量为准，要在施工前先量工程量3 应注意的质量问题未按要求测定干土的质量密度：回填施工时，切记每层土夯实后，都得测定干土的质量密度，符合要求后，才能铺摊上层的土并且在试验报告中，注明土料种类、配合比、试验日期、层数（步数） 、结论、试验人员签字等密实度未达到设计要求的部位，均应有处理方法和复验结果留、接槎不符合规定：施工时严格执行留接槎的规定。
当基础标高不同时，应作成阶梯形，上下层的土接槎距离不得小于 500mm接槎的槎子应垂直切齐4 遇到下雨要用雨布覆盖施工作业面5 遇到塑料下水管道在其周边 500 mm 范围内用砂子回填，严禁机械碾压九、雨期施工措施1 备好雨布，防止材料、电器被雨淋湿、受潮2 备好 3 台污水泵，及时抽出场地内积水，及时开工3 施工时回填平面坡向建筑外边 1%十、安 全 文 明 施 工 保 证 措 施1 建 立 健 全 作 业 队 的 安 全 管 理 机 制 ， 作 业 队 设 专 职 安 全 员 负 责 安 全 管 理 2 施 工 人 员 在 现 场 必 须 配 戴 安 全 帽 ， 电 夯 操 作 人 员 和 拉电缆者带 好 绝 缘 手 套 63 班 前 要 进 行 安 全 技 术 交 底 ， 交 代 安 全 注 意 事 项 4 凡 参 加 施 工 的 人 员 均 要 坚 守 岗 位 ， 严 禁 酒 后 作 业 ， 严 禁 嬉 戏 、 打 闹 5 现 场 内 的 电 气 线 路 和 电 气 装 置 有 电 工 负 责 拆 装 施 工 用 电 由 专 业 电 工 负 责 管 理 6 安 全 员 监 督 规 范 用 电 。
挖 出 的 土 方 堆 到 坑 边 外 500mm 以 外 7 室 外 回 填 临 时 堆 土 场 要 密 目 网 覆 盖 ， 天 气 干 燥 施 工 时 定 期 撒 水 降 尘 8 在回填土前操作面的基槽上空要进行防护，用木板全部满铺，防止从上层操作面坠落物体伤及到人；砖保护墙要予以支撑，上层支撑水平间距 2-3 米，中层间距 3 米，底层支撑距施工面 2.5 米左右；随着施工的进行逐步由下到上拆除；防止在打夯时砖墙振倒，打夯机行走时不能破坏砖墙，更不能破坏防水层，砖墙如有破坏及时修复9 照明设施完备，在室内行走时刻注意脚下，提高警惕10 白 灰 要 用 雨 布 覆 盖 ， 车辆出工地要篷布覆盖严密，车轮清理，严禁抛洒，污染街道路面； 11 机械压实时碾轮距填土边缘大于 0.50m中铁十五局集团有限公司洛阳国贸中心项目部二 00 五年五月二十日。
