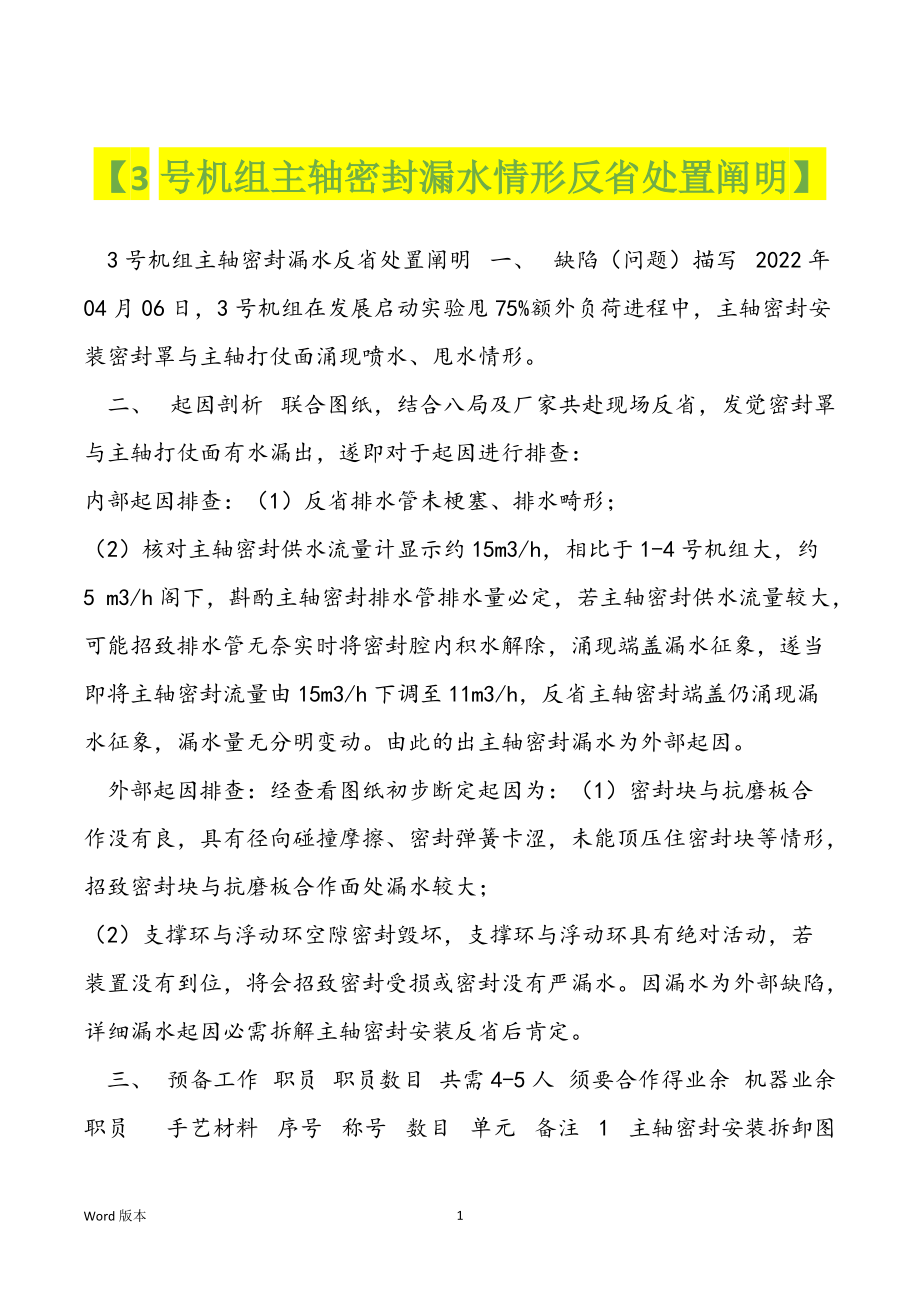

【3号机组主轴密封漏水情形反省处置阐明】

3号机组主轴密封漏水情形反省处置阐明】 3号机组主轴密封漏水反省处置阐明 一、 缺陷（问题）描写 2022年04月06日，3号机组在发展启动实验甩75%额外负荷进程中，主轴密封安装密封罩与主轴打仗面涌现喷水、甩水情形 二、 起因剖析 联合图纸，结合八局及厂家共赴现场反省，发觉密封罩与主轴打仗面有水漏出，遂即对于起因进行排查： 内部起因排查：（1）反省排水管未梗塞、排水畸形；（2）核对主轴密封供水流量计显示约15m3/h，相比于1-4号机组大，约5 m3/h阁下，斟酌主轴密封排水管排水量必定，若主轴密封供水流量较大，可能招致排水管无奈实时将密封腔内积水解除，涌现端盖漏水征象，遂当即将主轴密封流量由15m3/h下调至11m3/h，反省主轴密封端盖仍涌现漏水征象，漏水量无分明变动由此的出主轴密封漏水为外部起因 外部起因排查：经查看图纸初步断定起因为：（1）密封块与抗磨板合作没有良，具有径向碰撞摩擦、密封弹簧卡涩，未能顶压住密封块等情形，招致密封块与抗磨板合作面处漏水较大； （2）支撑环与浮动环空隙密封毁坏，支撑环与浮动环具有绝对活动，若装置没有到位，将会招致密封受损或密封没有严漏水。

因漏水为外部缺陷，详细漏水起因必需拆解主轴密封安装反省后肯定 三、 预备工作 职员 职员数目 共需4-5人 须要合作得业余 机器业余职员 手艺材料 序号 称号 数目 单元 备注 1 主轴密封安装拆卸图 工用具、备品及耗材 序号 称号 数目 单元 备注 1 18mm启齿扳 2 把 为放慢速率可用电动扳手 2 24mm启齿扳 2 把 3 12寸或14寸运动板 2 把 4 Φ8密封条 12 米 5 葫芦 2 个 6 吊具（吊耳、吊带） 2 套 7 小撬棍 2 和 8 瞬干胶 1 瓶 用于固定密封盘根 9 白布、毛巾 四、 处置进程 经部门批准，机器业余组连同八局、厂家职员对于主轴密封安装进行了局部拆解反省，查找漏水起因，详细步骤如下： ①拆解主轴密封罩→②拆解主轴密封盖板→③查看外部漏水情形→④查看外部漏水起因→⑤清算外部密封块磨损残留→⑥回装主轴密封盖板、密封罩 详细反省步骤如下： ①拆解主轴密封罩 拆解主轴密封安装最外层得主轴密封罩 密封罩撤除 ②拆解主轴密封盖板 因主轴密封供水管及检验密封供气管贯串于密封盖板，故只能拆解局部密封盖板 密封盖板撤除局部 ③查看外部漏水情形 密封块与抗磨环打仗面 由图可看出漏水部位为密封块与抗磨环打仗面局部，漏水呈放射状，且整圈都具有漏水征象。

④反省外部漏水起因 密封块与抗磨环打仗面 密封块磨损残留物 由图可看出密封块与抗磨环间有互相挤压磨损痕迹，密封块边沿磨损，磨损残留物呈条状 ⑤清算外部密封块磨损残留物 清算外部密封块磨损残留物及肃清密封块边沿处磨损 ⑥回装主轴密封盖板、密封罩 因密封盖板没有能完整撤除，且进一步拆解、回装密封安装支撑环、密封块工作量大，做生意讨，仅对于密封块边沿磨损处进行清算处置，待密封块与抗磨环自行磨合，后续视漏水情形再做处置随即对于主轴密封安装密封盖板、密封罩进行回装 经反省，确认主轴密封安装漏水起因为密封块与抗磨环摩擦部分受损招致，受损起因为密封块与抗磨环没有完整齐心（装置品质没有知足要求），运转进程中有偏磨征象，在磨合期间有漏水征象经磨合后开机运转反省，漏水情形已分明改善，漏水量畸形 五、 注意事项 在拆解、回装进程中需注意以下事项： (一) 拆解密封盖板、密封盖需对于盖板进行标志或编号，避免回装程序不对，螺孔错位没有能回装，或合作没有紧密等情形 (二) 局部拆解得管道，密封需反省完整无缺，避免回装漏水 (三) 回装前须反省外部能否有遗留物，确认无遗留落后行回装，避免造成密封安装毁坏、大轴磨损。

(四) 拆解跟回装盖板须注意没有要毁坏打仗式密封，保障密封条装置到位，避免运转时漏水 六、 后续筹划 机组开机运转阶段增强对于主轴密封安装漏水情形和踪察看，如密封块与抗磨环磨合良好，密封机能将会改善，如漏水量未失去改善或有增大趋向，将应用停机机遇对于主轴密封安装进行拆解，对于密封块等部件进行反省调换，并严厉依照工艺要求进行装置 编写人：张 伟 编写日期：二零一八年蒲月二十二日 4Word版本。
