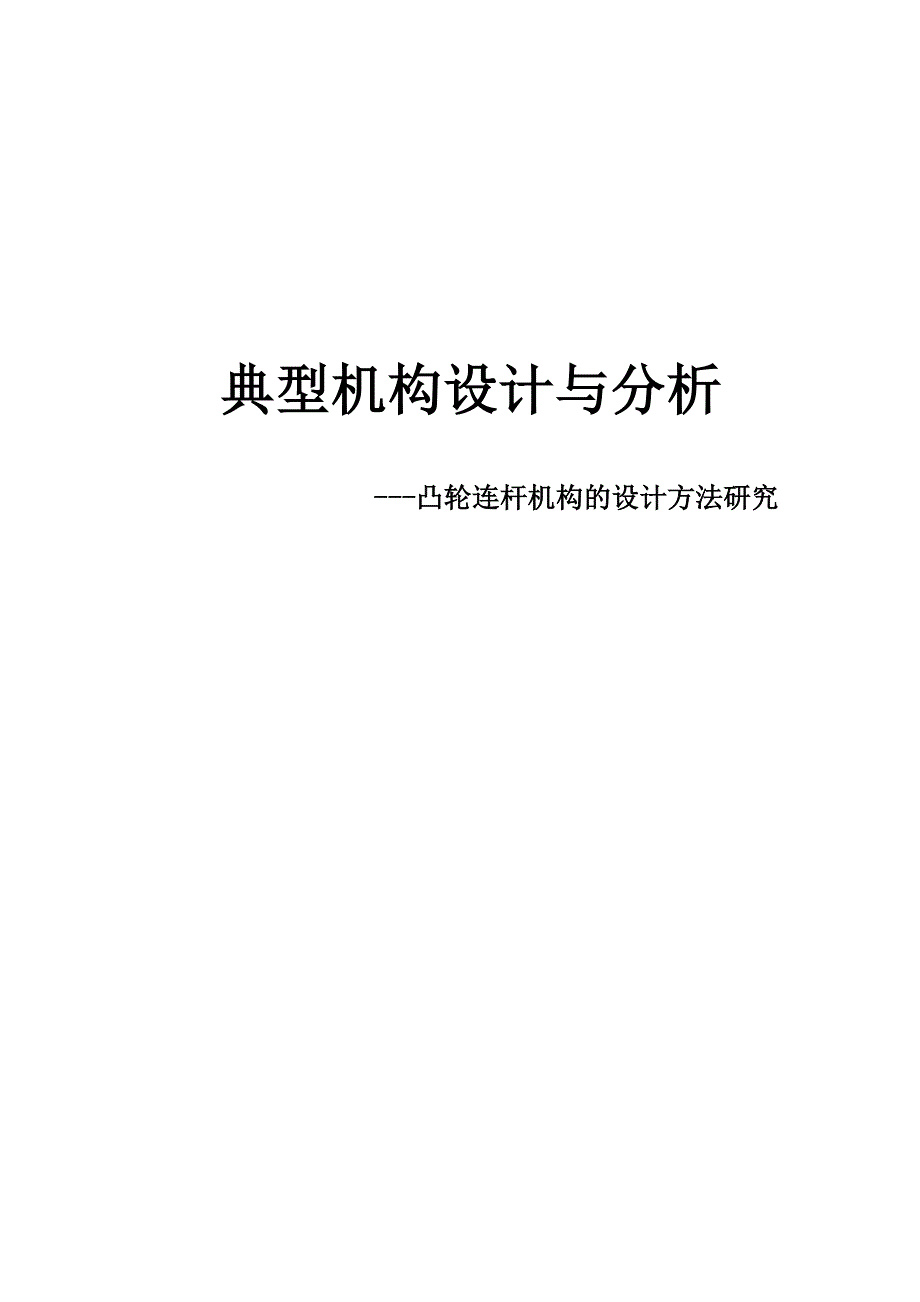

典型机构设计与分析典型机构设计与分析------凸轮连杆机构的设计方法研究凸轮连杆机构的设计方法研究摘要：摘要：(1)对基本机构和组合机构给出了本文的定义，按组合机构组成的结构型式进行分类2)在分析机构结构特点的基础上，以机构综合理论为基础，以执行构件的运动规律为出发点，采用解析的方法建立了凸轮一连杆组合机构的数学模型，推导了凸轮连杆组合机构的尺寸综合公式，完成了凸轮轮廓曲线和杆件尺寸的综合3)在机构尺寸综合的基础上，根据已知的执行件的运动规律，对机构进行运动学分析，推导出固定凸轮一连杆组合机构各构件的运动方程式4)以机构最小纵向尺寸为优化目标，以许用压力角为约束条件，采用鲍威尔法、内点惩罚函数法等优化方法对变连杆长度固定凸轮连杆机构进行优化设计，得出合理的结果，使机构在满足运动要求和传力性能要求的前提下，结构更加紧凑凸轮-连杆组合机构是由凸轮机构和连杆机构按一定工作要求组合而成的,它综合这两种机构各自的优点,具有广泛的应用潜力介绍当连杆末端的轨迹曲线给定,如何采用解析法精确设计滚子摆动从动件双凸轮-连杆组合机构的凸轮廓线在系统程序设计中采用了机构分析和综合于一体的方法，在综合的同时进行分析。
整个系统按功能模块设计，具有尺寸综合和运动学分析、动态仿真及数据显示等功能各模块的程序代码之间相互独立，分别编制实现.正文正文：（1）凸轮机构是由凸轮,从动件和机架三个基本构件组成的高副机构凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动与凸轮轮廓接触，并传递动力和实现预定的运动规律的构件，一般做往复直线运动或摆动，称为从动件凸轮机构在应用中的基本特点在于能使从动件获得较复杂的运动规律因为从动件的运动规律取决于凸轮轮廓曲线，所以在应用时，只要根据从动件的运动规律来设计凸轮的轮廓曲线就可以了凸轮机构广泛应用于各种自动机械、仪器和操纵控制装置凸轮机构之所以得到如此广泛的应用，主要是由于凸轮机构可以实现各种复杂的运动要求，而且结构简单、紧凑[2]2）连杆机构连杆机构的设计方法主要有几何法、解析法和参数化设计方法等几何法利用机构运动过程中各运动副位置之间的几何关系, 通过作图获得有关尺寸此方法设计方便快捷, 但由于作图误差的存在, 设计精度较低解析法是将设计问题用数学方程加以描述, 通过方程的求解获得有关尺寸, 故其设计精度高, 但设计效率较低参数化设计方法是根据连杆机构的性能参数确定连杆机构的其它有关尺寸, 当性能参数变化时, 其它参数可以得到相应的改变, 故参数化设计方法可以大幅度提高设计效率, 并保证其设计精度。
而且随着计算机的普及应用, 参数化设计方法已成为各类连杆机构设计的一种快捷而有效的方法用参数化设计方法来设计连杆机构, 可以利用 VB 实现设计的自动化、结果的可视化, 并将设计结果保存到数据库中, 便于利用数据仓库技术进行总结、参考、重用、优化等[3]3）凸轮连杆组合机构基本机构应具有简单和能组成各种组合机构的属性在闭环机构中，只构成一个封闭形的单环机构最简单由最少构件通过最少运动副连接而成的单环机构是自由度为 1 的基本机构如凸轮、齿轮和连杆机构构成一个封闭环形且自由度为 1 的单环机构显然它们的倒置机构也是如此至于自由度为 2 的单环饥构，构成它的构件和运动副的数量都必然大于自由度为 1 的相应单环机构，不是最小值那么按第二种基本机构的定义，自由度大于 1 的单环机构已不能算是基本机构事实上许多组合机构是要由多自由度的单环机构来组成所以多自由度的单环机构也应该是组合机构的基本机构平面连杆机构与凸轮连杆机构都是应用十分广泛的机构，对它们的分析及设计一直是机构学研究的一个重要课题传统的机构分析方法主要是图解法，其特点是求解简单、直观，但是精度较低随着计算机的出现及其性能的飞速提高，利用计算机进行机构的分析与设计已成为一种重要的手段，机构的计算机辅助分析与仿真系统的开发也就成为了一项重要工作。
本文从研究机构的基本组成出发，探讨了平面连杆机构的组成原理，并对两种特殊的单杆和RRR、RRP、RPR 型Ⅱ级杆组进行了运动学分析，详细介绍了凸轮机构的从动件运动规律，推导了各类平面凸轮(移动滚子、移动平底、摆动滚子)廓线的方程式，并应用 matlab 编程绘制了其理论廓线和实际廓线；然后阐述了图的一些基本知识，以及机构在计算机中的表示方法，指出了机构简图与图之间的关系，并实现了平面连杆机构和凸轮连杆机构拓扑图的计算机描述；在此基础上，着重阐述了如何建立结点基本信息矩阵、约束关系矩阵以及凸轮及其从动件的相关参数矩阵，从而构造出平面连杆机构和凸轮连杆机构的数学模型，把机构问题转化成了数学问题；通过对此数学模型进行分析，分离出可独立求解的机构模型，并用相应的机构分析方法对它进行求解，建立了平面连杆组合机构[4]凸轮连杆组合机构的设计理论分析凸轮连杆组合机构的设计理论分析凸轮连杆组合机构是由连杆机构和凸轮机构按一定工作要求组合而成的，它综合了这两种机构各自的优点，能够实现复杂的运动轨迹或满足某些特定的要求，具有广泛的应用潜力凸轮连杆组合机构在精确实现任意给定运动规律和运动轨迹方面具有无与伦比的优越性，本文主要研究能实现任意给定运动规律的变连杆长度固定凸轮连杆机构和变曲柄长度的固定凸轮连杆机构的设计.固定凸轮一连杆组合机构设计时的第一步是根据工作要求和使用场合，确定从动件的运动现律。
[1组合机构运动分析与综合的常用方法组合机构运动分析与综合的常用方法机构的运动分析，就是根据给定的机构简图，研究机构的运动特性;机构的运动综合就是根据预期的运动特性，设计出机构的运动简图显然机构的运动综合问题也就是机构运动分析问题的逆命题从机构设计的观点来说，分析是综合的基础，分析的目的就是为了综合.目前，常用的机构运动分析和综合方法大致有以下几种:(1)一般解析法 用一般解析法、代数法进行机构的运动分析与综合，显得比较简单方便，但主要解决一些结构不太复杂的机构(2)图解法 用图解法比较直观，可从图形中看出机构传动的几何原理，以及传动时的运动特性但图解法一般精度较低，故使用较少3)瞬心线法 (4)复数矢量法 一个平面机构的机构简图的图形总可以划分成若干个三角形基于这种思想，将平面机构的位置分析问题归结为求解一系列三角形问题，并采用复数矢量方法来描述三角形，以矢量的模;表示长度，以矢量的幅e表示其方向这样一个三角形有六个参量，己知其中的四个参量，即可求解其余的两个量将已知与已求解的矢量对时间t求一次导数，可得相应的速度;把速度对时间t再进行一次求导，即可得到相应的加速度.D.WC Cooper等人于1964年基于此理论开发了第一部公开发行的平面连杆机构运动分析软件MM(KineticAnalysisMethod)，就用这种方法对凸轮连杆机构进行运动分析。
用复数矢量法分析了固定凸轮连杆机构中的构件间的几何尺寸关系该方法避免了运动分析解析法中复杂的求解过程，计算量小，对计算机的硬件要求很低，可在各种配置的计算机上运行:分析方法简便、易懂，不易出错;可适用于任何类型的机构分析;与仿真技术相结合，可提高现代机构分析的效率，简化分析过程5)基本杆组法 此法的出发点是以机构中不可再分的自由度为零的运动链作为机构的基本单元，此单元称为基本杆组.根据基本杆组内部封闭的运动副个数不同，可以分为若干级，而每一级又因转动副和移动副的不同组合分为若干种对于某一基本杆组来说，就被称为第几种几级组由于基本杆组具有运动的确定性和力的静定性，可事先对各种基本杆组编制成相应的算法模块凸轮凸轮- -连杆机构的应用连杆机构的应用随着机械工业的发展，生产过程的机械化、自动化程度的日益提高，不仅对机械输出杆的运动形式有要求，更是对其运动规律和动力性能提出了更高的要求这样，简单的基本机构如齿轮机构、凸轮机构和连杆机构就难以胜任了比如：齿轮机构虽能传递匀速和变速整周回转运动，但不能实现任意给定的运动规律的变速转动，而凸轮机构虽能实现任意规律的运动，但其从动件又不能实现整周转动，如果要求实现从动件任意规律的整周转动，则不是单一的齿轮机构或凸轮机构可以完成的。
连杆机构无法实现从动件较长时间的停歇和精确产生任意形状的轨迹曲线这就不得不迫使人们去探索新机构以满足生产对机械提出的多种多样的运动要求和更为理想的动力性能要求把若干个基本机构按一定方式适当的组合起来形成组合机构和把某些运动尺寸或结构加以改变以形成变异机构，是发展新机构的两个重要途径组合机构能使若干个基本机构融合成性能更加完善、运动形式更加多样化、具有新特性的新机构组合机构主要用于输出构件严格实现给定运动规律的变速回转运动方案、实现输出构件的各种步进运动、扩大输出构件的往复运动的摆角和行程、精确再现给定的运动规律和输出构件的姿态等因此在生产上组合机构已经成为新产品的设计、旧设备的改造、加速机械化和自动化的重要工具，它已广泛应用于冶金、纺织、印刷和轻工业等生产部门，因此对组合机构的研究具有重要的理论和现实意义由于齿轮连杆机构不能精确实现给定的运动规律和轨迹，当需要精确满足要求时，便需具有凸轮的凸轮-连杆或凸轮-齿轮机构凸轮-连杆机构在实现轨迹和刚体导引方面具有无与伦比的优越性！简单的凸轮机构（基本机构）已可实现任意给定运动规律的往复运动但在从动件作往复移动时，考虑到机构的压力角，冲程大的机构尺寸会很大。
作往复摆动时，受到压力角的限制，其摆角又不能很大为此，采用可克服上述缺点的简单连杆机构，与可实现任意给定运动规律的凸轮机构组合起来在封闭式凸轮-连杆组合机构中，基本机理是采用凸轮使连杆机构成为曲柄或连杆长度可变的组合机构，如图1-1所示借它们长度的变化，满足任意给定的运动规律凸轮-连杆机构实现给定轨迹，已在自动机中得到愈来愈广泛的应用，在自动机中实现运动轨迹，也正逐渐为人们所重视，这是因为：图1.1 实现往复运动的凸轮连杆组合机构（a）变曲柄长度；（b）变连杆长度；（c）变连杆长度（1）工艺上的需要食品机械中揉面机需要如图1-2（a）所示的揉面动作运动轨迹；胶片抓片需要如图1-2（b）所示的运动轨迹其他如香烟包装机的撑箱机构、火柴盒装机中的钩盒机构等，都需要相应的运动轨迹2）提高机器生产率糖果、香皂等包装机的送料机构，其推头不按原路返回，使下一个被送物料送到被推处，以提高机器生产率，如图1-3所示3）改善机器的动力性能为了改善机器的动力性能，将间歇运动改为连续运动这样执行构件就要在随工序盘同步运动的过程中完成所需的执行动作，再返回去完成下一个加工对象的动作，如图1-4所示丝光糖包装机、牙膏和香皂等装盒机因采用了连续运动的工序盘和自动线，都需要实现这种运动轨迹的机构。
[6]参考文献参考文献1.洪允相.机构设计的组合与变异方法.北京:机械工业出版社.1982.2.黄锡恺，郑文纬主编.机械原理(第六版)，上海:高等教育出版社.1989.3.李瑞琴﹒机械原理﹒机械学﹒北京：国防工业出版社，20084.曹惟庆，徐曾荫主编.机构设计.北京:机械工业出版社.1993.5.邹慧君.机构系统设计上海:上海科学技术出版社.1996.6.孙桓，陈作模主编.机械原理(第五版).北京:高等教育出版社.1997.7.傅则绍，卢子馨主编.机构设计.第二版.山东:石油大学出版社.1998.8.朱江.凸轮一连杆组合机构的优化设计，机械，2002.29.陈亚琴，孔凌嘉，等.机构叠加组合与创新设计.机械设计与研究.2001(4):49 10.邱宣怀.机械设计.北京.高等教育出版社.198911.孙靖民.机械优化设计.第三版北京:机械工业出版社.200312.刘惟信.机械最优化设计.第二版.北京:清华大学出版社.199413.方世杰机械优化设计.第一版.北京:机械工业出版社.2003高健.机械优化设计基础.第一版.北京:科学出版社.20014.张晋西.叭sual Basic与AutoCAD二次。
