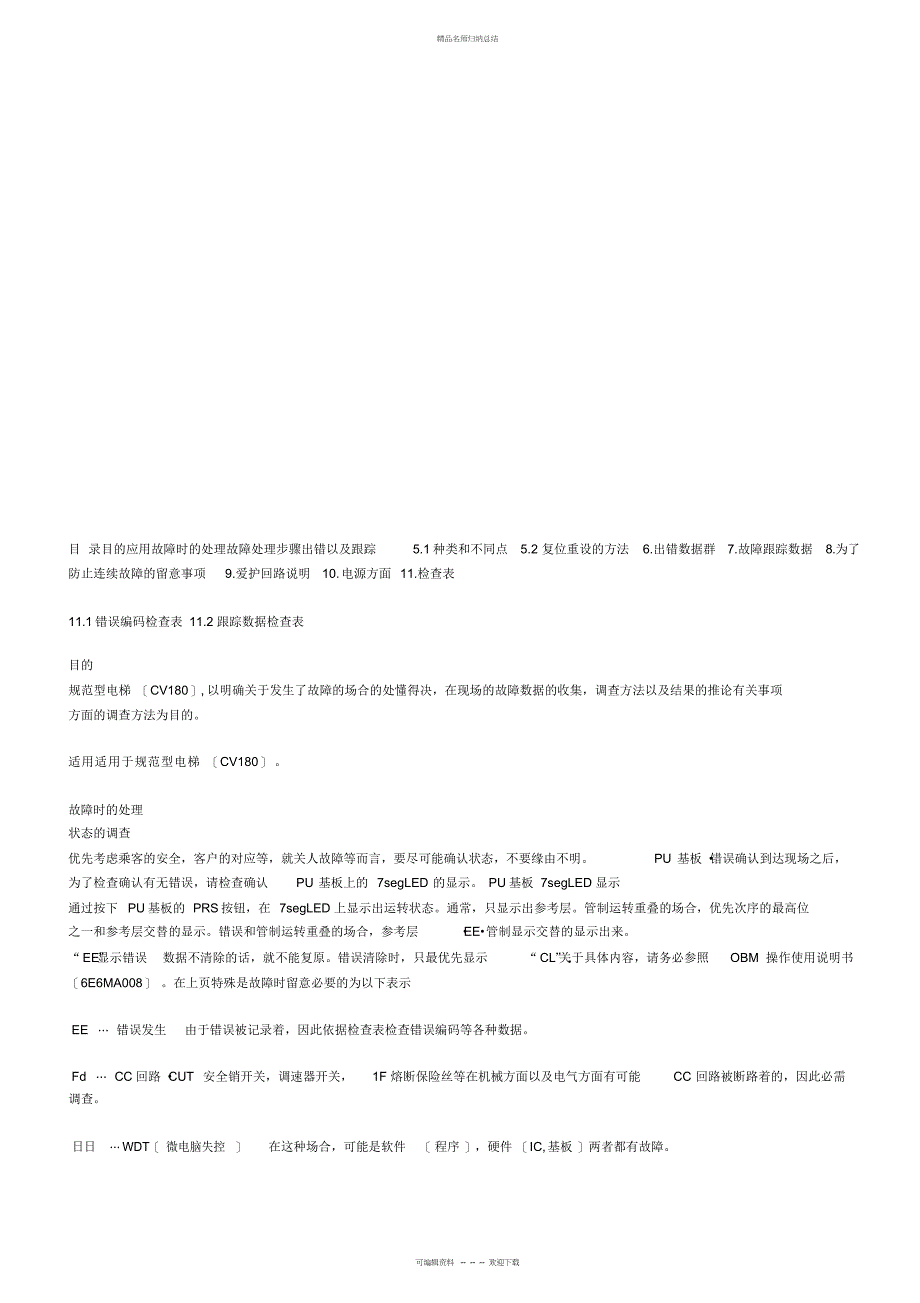

精品名师归纳总结目 录目的应用故障时的处理故障处理步骤出错以及跟踪 5.1 种类和不同点 5.2 复位重设的方法 6.出错数据群 7.故障跟踪数据 8.为了防止连续故障的留意事项 9.爱护回路说明 10. 电源方面 11.检查表11.1 错误编码检查表 11.2 跟踪数据检查表目的规范型电梯 〔CV180〕, 以明确关于发生了故障的场合的处懂得决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的适用适用于规范型电梯 〔CV180〕 故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要缘由不明 PU 基板 ·错误确认到达现场之后， 为了检查确认有无错误，请检查确认 PU 基板上的 7segLED 的显示 PU 基板 7segLED 显示通过按下 PU 基板的 PRS 按钮，在 7segLED 上显示出运转状态通常，只显示出参考层管制运转重叠的场合，优先次序的最高位之一和参考层交替的显示错误和管制运转重叠的场合，参考层 ·EE·管制显示交替的显示出来 EE”显示错误 数据不清除的话，就不能复原错误清除时，只最优先显示 “ CL”关.于具体内容，请务必参照 OBM 操作使用说明书〔6E6MA008〕 。
在上页特殊是故障时留意必要的为以下表示EE ⋯ 错误发生 由于错误被记录着，因此依据检查表检查错误编码等各种数据Fd ⋯ CC 回路 ·CUT 安全销开关，调速器开关， 1F 熔断保险丝等在机械方面以及电气方面有可能 CC 回路被断路着的，因此必需调查日日 ⋯ WDT〔 微电脑失控 〕 在这种场合，可能是软件 〔 程序〕，硬件 〔IC, 基板〕两者都有故障可编辑资料 -- -- -- 欢迎下载精品名师归纳总结！ 留意检查后在仍没有把握故障状态的情形下，不要任意将电源打到 OFF向乘客 ·业主确认故障时的状况对于基板，由于正使用着 CMOS-IC ，因此要非常留意静电气将指尖接的之后，再接触基板放置基板时，必需将基板放入导电袋或者放在报纸上 d〕在检查基板内时，必需使用高阻抗输入的测定器 〔数字式，同步显示器 〕波形记录器等必需在绝缘体的上面进行使用 e〕微电脑部分 〔5V 系〕 的配线必需运用万能表的阻抗量程进行检查蜂鸣器不同使用 f〕 对于动力部分，必需切断电源，检查确认电压之后，再进行作业4. 故障处理的流程 故障缘由调查的作业步骤，参考以下图示进行作业故障发生 7segLED NO “ EE”显示 YES CC 回路确认 出错数据群检查 缘由调查 NO 缘由不明 YES 故障描述数据检查 缘由调查 终止5. 出错以及描述5.1 种类以及不同点如下表 5.1 所示，出错以及描述的种类以及不同点。
表 5.1 出错以及描述的种类以及不同点 CC cut 〔FD〕 CC 切断了的场合，在7segLED 上显示出 FD ERROR Bank 依据 PP7 指令，检查出来的反常通过编码化的数据被记录下来 故障描述 发生了反常的场合，这时刻和肯定时间的信号 〔 数码式〕 的状态被记录 5.2 复原方法将出错以及描述的复原方法的处理表以及具体内容如以下所示处理表表 5.2 出错以及描述的复原方法 插销复位 ƾう-复位 跟踪复位 CC 断开 〔FD〕 ● ERROR Bank ● 故障跟踪 ● 插销复位方法依据 PRS 按钮的方法掌握盘的电源 〔5S〕先拨到 OFF，按下 PU 基板上的 PRS 按钮的同时将电源拨到 ON这时，PRS 按钮须按到 “CC”进入为止 〔 约 5 秒钟〕依据 OBM 的方法用方式 E 实行指令 1出错复位的方法用 OBM 的方式 E 实行指令 2跟踪复位方法用 OBM 的方式 E 实行指令 36. 出错数据群6.1 出错群确认方法使用 OBM 的方式 8，记入 [ 出错编码检查表 ]收集数据时，使用 OBM 的一栏表显示机能，确认 PU 基板内的钟表是否精确。
时间相差较大的场合， 记录下时间偏差， 将之使用于故障发生时间的推定 OBM 的使用方法， 请参照 OBM 操作使用说明书 〔6E6MA008〕 6.2 储存形式储存形式如下所示0 7 10 15年 月 日 星期 时 分 秒 编号 CND1 CND2 数据 3~数据 8(1) 年~秒 ⋯储存了的瞬时时间数据除了 “星期 ”之外为 BCD 表现星期 ”为从星期天 =01 到星期六 =07.例， 1996 年 7 月 1 日〔星期一 〕下午 11 时 23 分 59 秒⋯96,07,01,02,23,23,59(2) 编码，数据 3~数据 8 ⋯ 依据编码表3) CND1,CND2 ⋯ 电梯状态的意味，将以下状态通过 bit 表示可编辑资料 -- -- -- 欢迎下载精品名师归纳总结CND1 bit 7 6 5 4 3 2 1 0内容 SU SD DZ DC UDX CC --- SLDSU:UP 方向性 SD:DOWN 方向性 DZ: 门区域 〔 ±200mm〕 DC: 关门确认信号 UDX: 运行中 CC: 安全回路确立SLD: 用 1 表示加速中或额定速度CND2 bit 7 6 5 4 3 2 1 0内容 BKT --- --- FDS DTBKT: 制动器开放指令 FDS:FDS 开关 DT: 正面开门指令3 编码表编码 分 类 概 要3X 主回路爱护 通过主回路的爱护信号检查出了反常场合的情报。
4X 输出入信号反常 检查出了输入出信号的匹配性反常，故障场合的情报5X 脉冲关联反常 检查出轿厢位置脉冲数据的反常场合的情报6X 串行传送反常 检查出在串行传送 〔SLS〕 反常场合的情报7X 速度反常 检查出在速度掌握方面的反常场合的情报8X 重新启动反常 有关 SM 跳 脱后的重新启动掌握的反常的情报9X 其他 有关上述工程之外的情报编码 内容或缘由 数据 3~830STH 检查出暂存器发热反常电梯停止后 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲31Q7ER 检查出 Q7 回路反常 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲32MTBEDT 检查出 IPM 反常 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲33MCNCDT 检查出 BCU 基板连接器脱落 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲34AMCEM MC 不能投入 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲35VDLCK 充电电压确立不足 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲36 AMCEH MC 反常断路 SMC 跳闸 3 轿厢位置层 4,5 轿厢位置脉冲37MCLF 电动机不能掌握 SMC跳闸。
3 轿厢位置层 4,5 轿厢位置脉冲38MTOCDT 检查出马达过电流 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲39OVDT 检查出过电压反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲40LSERR 检 查 出 着 床 限 位 开 关 的 匹 配 性 异 常 SMC 跳 闸 3 轿 厢 位 置 层 4,5 轿 厢 位 置 脉冲 bit7 06 LSC LSB LSA41MTH 检查出马达发热反常电梯停止使用后， SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲42DCLT 检查出运行门开放反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 06DCR′DC UPLS43LSER检查出方向限制的限位开关反常 SMC跳闸3轿厢位置层 4,5轿厢位置脉冲可编辑资料 -- -- -- 欢迎下载精品名师归纳总结bit7 0c DNLS UPLS44BOER 检查出制动器反常开放 SMC跳闸，不能重新启动 3 轿厢位置层 4,5 轿厢位置脉冲45BKLE 检查出制动器反常释放 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲46DTERR 检查出 DT-DC匹配性反常。
3 轿厢位置层 4,5 轿厢位置脉冲bit7 06 DT DCR XDC47DCERR 检查出 XDC-DCR的匹配性反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲bit7 06 DCR XDC48DSERR 检查出 DC-18DS的匹配性反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲50PLSERR 检查出 LSA,LSB,LSC 与轿厢位置脉冲的匹配性反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲bit7 06 SLS2 LSC LSB LSA41STPLSERR 启动时的脉冲补偿调整时，检查出脉冲偏差为 200mm以上 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲bit7 06 D U LSC LSB LSA52NOPLSERR 在运行中脉冲在行进方向不前进 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲60SLSERR 检查出 SLS增量返回 3 轿厢位置层 4,5 轿厢位置脉冲61TTRERR 用 SLS试验传送检测测量点 ERROR 3 轿厢位置层 4,5 轿厢位置脉冲62CCUERR 与 COP100E的增量返回反常连续了 2 秒钟 3 轿厢位置层 4,5 轿厢位置脉冲 6 送信数据 7 从 COP100E第一枚起的受信数据 8 从 COP100E其次枚起的受信数据63HCUERR HCU测量点出错连续了 5 秒钟。
3 轿厢位置层 4,5 ,6,7 测量点出错表格64CCUERR2 与 COP100E的增量返回反常连续了 2 分钟电梯停止后， SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲 6 送信数据 7 从 COP100E第一枚起的受信数据 8 从 COP100E其次枚起的受信数据70SLIPERR 检 查 出 钢 索 打 滑 SMC 跳 闸 不 重 新 启 动 3 轿 厢 位 置 层 4,5 轿 厢 位 置 脉冲 bit7 06EXPDZLS271STDA检查出启动反常 SMC跳闸3轿厢位置层4,5轿厢位置脉冲72STDB检查出着床反常 SMC跳闸3轿厢位置层4,5轿厢位置脉冲73DSD 检 查 出 终 端 层 减 速 不 能 SMC 跳 闸 4,3 轿 厢 位 置 层 4,5 轿 厢 位 置 脉冲 bit7 06 6LS 5LS74OSL 低速掌握时，检查出速度反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲75MFD 卷扬机脱离 SMC跳闸 3 轿厢位置层 4,5 轿厢位置 脉冲76FSLDT 检查出终端层减速反常 SMC跳闸 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 06 8LS 7LS80SMTIMERR SM跳闸后，尽管经过了肯定时间 〔NFLTDAT〕也不。
