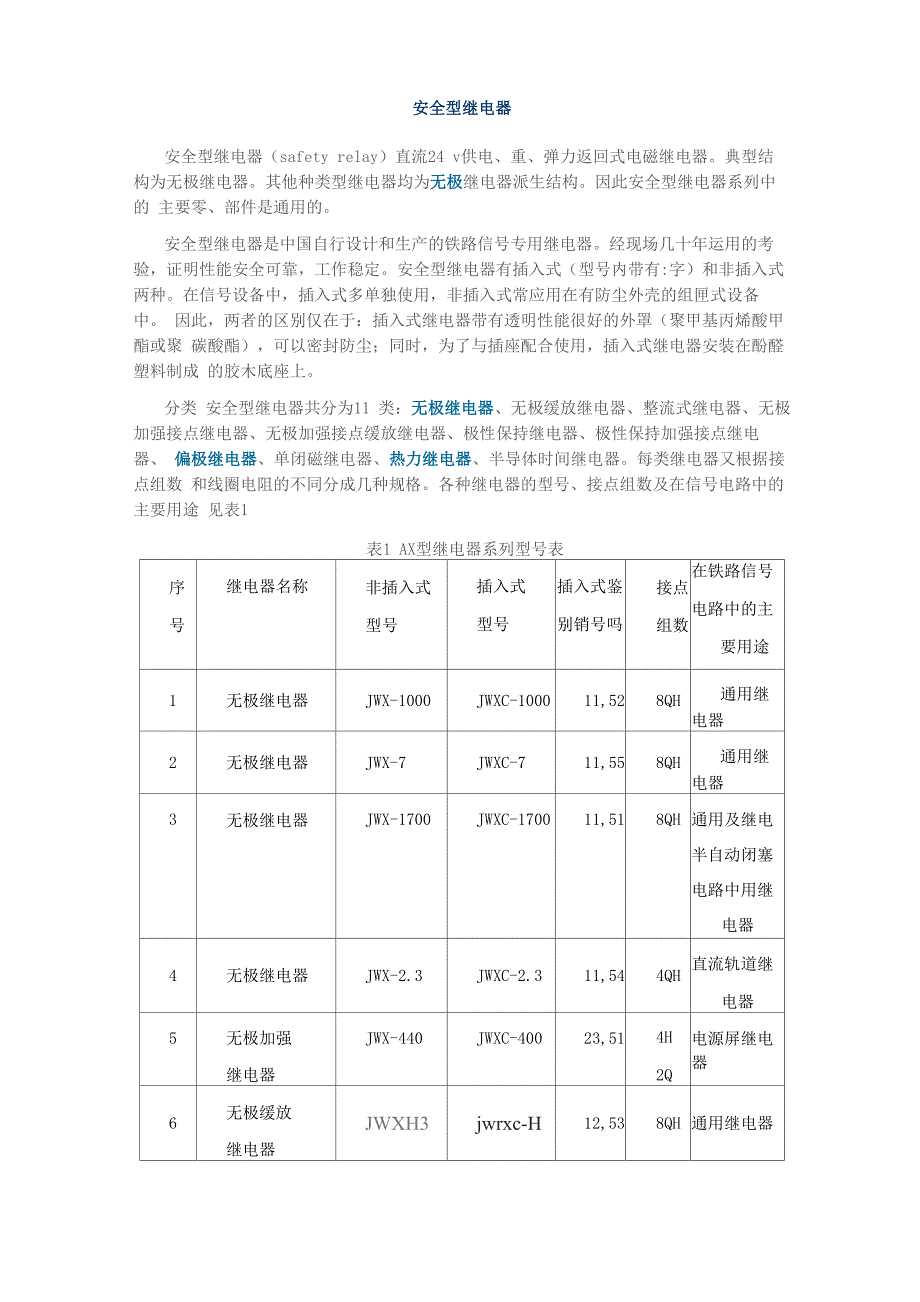

安全型继电器安全型继电器（safety relay）直流24 v供电、重、弹力返回式电磁继电器典型结 构为无极继电器其他种类型继电器均为无极继电器派生结构因此安全型继电器系列中的 主要零、部件是通用的安全型继电器是中国自行设计和生产的铁路信号专用继电器经现场几十年运用的考 验，证明性能安全可靠，工作稳定安全型继电器有插入式（型号内带有:字）和非插入式 两种在信号设备中，插入式多单独使用，非插入式常应用在有防尘外壳的组匣式设备中 因此，两者的区别仅在于：插入式继电器带有透明性能很好的外罩（聚甲基丙烯酸甲酯或聚 碳酸酯），可以密封防尘；同时，为了与插座配合使用，插入式继电器安装在酚醛塑料制成 的胶木底座上分类 安全型继电器共分为11 类：无极继电器、无极缓放继电器、整流式继电器、无极 加强接点继电器、无极加强接点缓放继电器、极性保持继电器、极性保持加强接点继电器、 偏极继电器、单闭磁继电器、热力继电器、半导体时间继电器每类继电器又根据接点组数 和线圈电阻的不同分成几种规格各种继电器的型号、接点组数及在信号电路中的主要用途 见表1表1 AX型继电器系列型号表序号继电器名称非插入式型号插入式型号插入式鉴别销号吗接点组数在铁路信号电路中的主要用途1无极继电器JWX-1000JWXC-100011,528QH通用继电器2无极继电器JWX-7JWXC-711,558QH通用继电器3无极继电器JWX-1700JWXC-170011,518QH通用及继电 半自动闭塞 电路中用继电器4无极继电器JWX-2.3JWXC-2.311,544QH直流轨道继电器5无极加强继电器JWX-440JWXC-40023,514H2Q电源屏继电 器6无极缓放继电器JWXH3jwrxc-H12,538QH通用继电器7无极缓放继电器JWX-H600JWXC-H60012,518QH通用继电器8无极缓放继电器JWX-H340JWXC-H34012,528QH通用继电器9整流式继电器JZX-H18JZXC-H1813,534QH大站电气集 中信号灯集中 供电的灯丝监 督继电器10整流式继电器JZX-H156JZXC-H15622,534QH单线自动闭 塞改变运行方 向电路中的区 间监督继电器11整流式继电器JZX-480JZXC-48013,554QH2Q交流轨道继 电器12整流式继电器JZX-0.14JZXC-0.1413,544QH小站及区间 信号点灯局部 供电灯丝 监督或为丝转换继电器13无极加强接点继电器JWJX-480JWJXC-48015,512QHJ2QH大站180V,220V,127V电源转 换继电器等14加强接点缓放继电器JWJX—H 忧1215,556DF道岔电路中 的启动继电 器15极性保持JYX-660JYXC-66015,524DF有极继电器继电器16极性保持继电器JYX-270JYXC-27015,532DFJ2DF单线自动闭 塞改变运行 方向电路中 的方向继电 器17极性保持加强接点继电器135JYJX冠13515,542DFJ2DF道岔电路中 的启动继电 器18极性保持加强接点继电器JPX-3000（已停产）JYJXC-300051,132DFJ2F道岔电路中 的控制继电 器19偏极继电器JPX-1000JPXC-100014,518QH有极继电器20热力继电器JRXC-3014,541Q1H电气信中人 工解锁电路 中的延时继 电器（已停产）21单闭磁继电器JDBX塲JDBXG課13,528QH有极继电器22半导体时间继电器JSBX-850JSBX-85014,552QH2Q电气集中电路中通用的 延时继电器。
