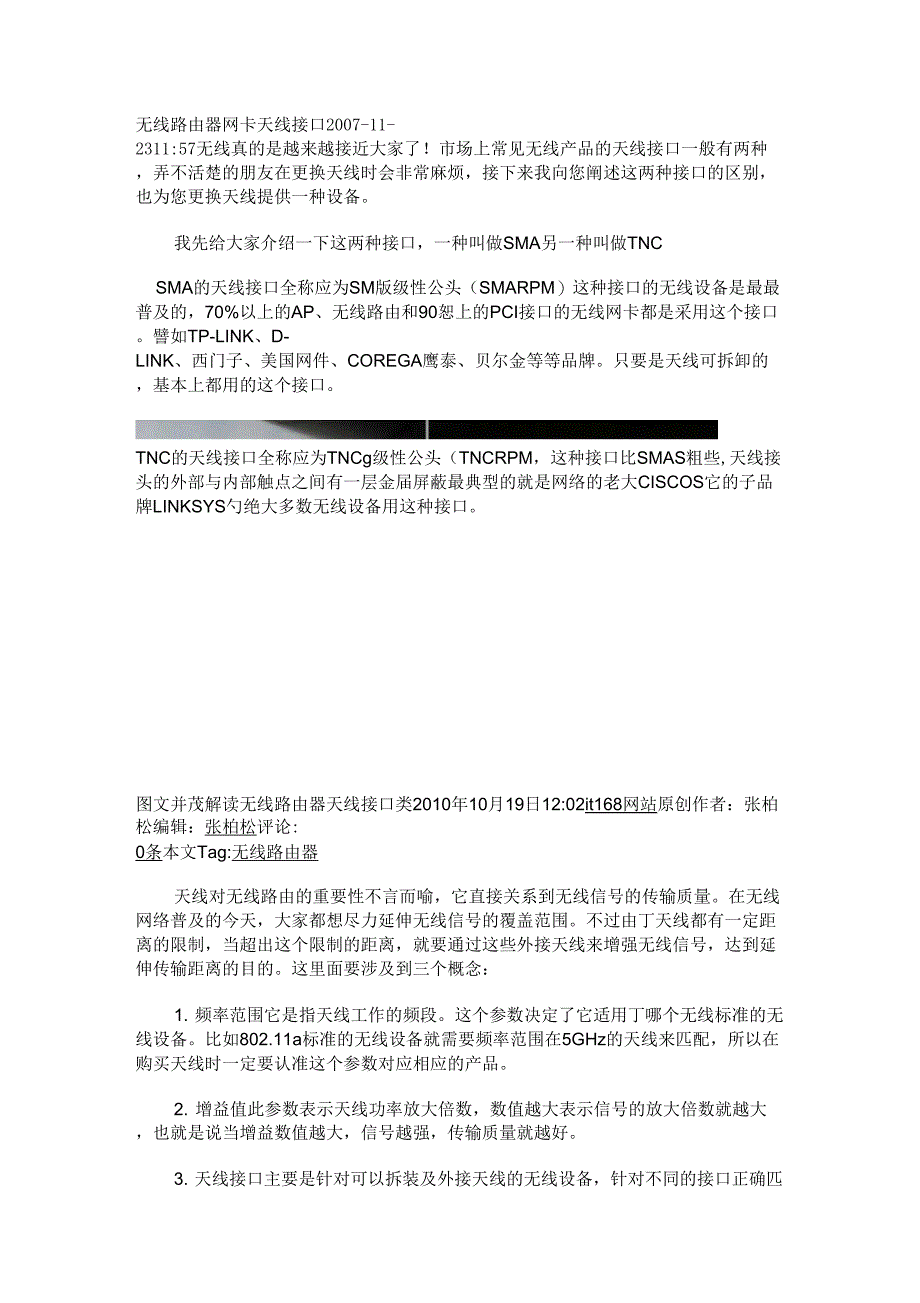

无线路由器网卡天线接口2007-11-2311:57无线真的是越来越接近大家了！市场上常见无线产品的天线接口一般有两种，弄不活楚的朋友在更换天线时会非常麻烦，接下来我向您阐述这两种接口的区别，也为您更换天线提供一种设备我先给大家介绍一下这两种接口，一种叫做SMA另一种叫做TNCSMA的天线接口全称应为SM版级性公头（SMARPM）这种接口的无线设备是最最普及的，70%以上的AP、无线路由和90恕上的PCI接口的无线网卡都是采用这个接口譬如TP-LINK、D-LINK、西门子、美国网件、COREGA鹰泰、贝尔金等等品牌只要是天线可拆卸的，基本上都用的这个接口TNC的天线接口全称应为TNCg级性公头（TNCRPM，这种接口比SMAS粗些,天线接头的外部与内部触点之间有一层金届屏蔽最典型的就是网络的老大CISCOS它的子品牌LINKSYS勺绝大多数无线设备用这种接口图文并茂解读无线路由器天线接口类2010年10月19日12:02it168网站原创作者：张柏松编辑：张柏松评论:0条本文Tag:无线路由器天线对无线路由的重要性不言而喻，它直接关系到无线信号的传输质量在无线网络普及的今天，大家都想尽力延伸无线信号的覆盖范围。
不过由丁天线都有一定距离的限制，当超出这个限制的距离，就要通过这些外接天线来增强无线信号，达到延伸传输距离的目的这里面要涉及到三个概念：1. 频率范围它是指天线工作的频段这个参数决定了它适用丁哪个无线标准的无线设备比如802.11a标准的无线设备就需要频率范围在5GHz的天线来匹配，所以在购买天线时一定要认准这个参数对应相应的产品2. 增益值此参数表示天线功率放大倍数，数值越大表示信号的放大倍数就越大，也就是说当增益数值越大，信号越强，传输质量就越好3. 天线接口主要是针对可以拆装及外接天线的无线设备，针对不同的接口正确匹配相应的天线，达到增大信号及延伸距离的功能天线的常见接口：SM/®口的天线：SM/A勺天线接口全称应为SM版级性公头，就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是管）这种接口的无线设备是最最普及的，70恕上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口,这个接口大小适中，手持对讲机等设备也有不少是这个类型，但里面的针和管却与无线设备相反的采用这个接口的无线AP和无线路由包括了大部分的民用设备TP-LINK、DLINK美国网件、贝尔金等等品牌，只要是天线可拆卸的，基本上都用的这个接口。
SMA的天线接口就应该是SMA并且SM简日RP-SM"同的SM心为很多种，极性方面的差异一个叫“SMA,另一个叫“RP-SMA，他们之间的差别就是：标准的SM必：“外螺纹+孔”、“内螺纹+针”，RP-SM建：“外螺纹+针”、“内螺纹+孔”图12为SMA的天线端和设备端的实拍图图34为几种SM版口的常见天线TN欲口的天线：TNC的天线接口全称应为TNC反级性公头，比SM/®粗些，天线接头的外部与内部触点之间有一层金届屏蔽最典型的就是网络的老大CISCCff日它的子品牌LINKSYS勺绝大多数无线设备用这种接口，目前发现例外的是二种无线网桥WET11和WMP54G它们是SMA勺另外对丁目前价格较便宜的二种增益天线5dbi的全向和9dbi的定向，都是CISCO勺备件，因为CISCOSAP出售时都是不带天线的，这点和家用的AP不同图12是天线和设备的实拍图图34是常见的一种TNC接口的天线和CISOC的备件：5dbi、9dbi进口增益天线MMC口口的天线：多见丁AP和无线路由内置的PCMCI成口无线网卡，AP和无线路由的发射部分有二种，一种是无线网卡，这个卡一般是PCMCIA勺（也有是MINIPCI的）。
另外也有的是无线发射模块，如微星的纯AP,LINKSYS的11S4无线路由等插图3:MMC於头插图4:MMCM极性公头四、MCXI口这个接口比MMC凌大一些，主要是无线AP里的发射模块用的，如LINKSYS的无线路由11s4里面的模块就是这个上面的是MCX下面的是MMCX五、N头这个接头从外表上看是比较大的，一般也用在大型天线上，比如24dbi的抛物面天线、背射天线等，相连接的馈线也较粗晕，怎么那么多人问这个的，我有一份专门讲这个的资料，要的给我个邮箱1、dBmdBm是一个考征功率绝对值的值，计算公式为：10lgP(功率值/1mw)［例1］如果发射功率P为1mw，折算为dBm后为0dBm［例2］对于40W的功率，按dBm单位进行折算后的值应为：10lg(40W/1mw)=10lg(40000)=10lg4+10lg10+10lg1000=46dBm2、dBi和dBddBi和dBd是考征增益的值(功率增益)，两者都是一个相对值，但参考基准不一样dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以两者略有不同一般认为，表示同一个增益，用dBi表示出来比用dBd表示出来要大2.15。
［例3］对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（一般忽略小数位，为18dBi）［例4］0dBd=2.15dBi［例5］GSM900天线增益可以为13dBd（15dBi）,GSM1800天线增益可以为15dBd（17dBi）3、dBdB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10lg（甲功率/乙功率）［例6］甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB也就是说，甲的功率比乙的功率大3dB［例7］7/8英寸GSM900馈线的100米传输损耗约为3.9dB［例8］如果甲的功率为46dBm，乙的功率为40dBm，则可以说，甲比乙大6dB［例9］如果甲天线为12dBd，乙天线为14dBd，可以说甲比乙小2dB4、dBc有时也会看到dBc,它也是一个表示功率相对值的单位，与dB的计算方法完全一样一般来说，dBc是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值在采用dBc的地方，原则上也可以使用dB替代。
dB,dBm,dBu计算公式dB（分贝）,dBm,dBu计算公式dB是表示功率或电平相对值的单位，计算公式如表1中的①dBm是表示功率绝对值的单位，计算公式如表1中的②db卬是表示电平绝对值的单位，如表1中的③表2是电压、电流的dB值与倍率的对应关系1.IK电在治益心普■单也婀%浏理哥~手虹［曲］F=IO0e垃对](iV=jOcIBr5u\}wni师壬V-LV时日=她*罕=1刑』叩|本文来自：DZ3W.COM原文网址：。
