电梯井施工操作架(平台)及安全防护参考实例示意图

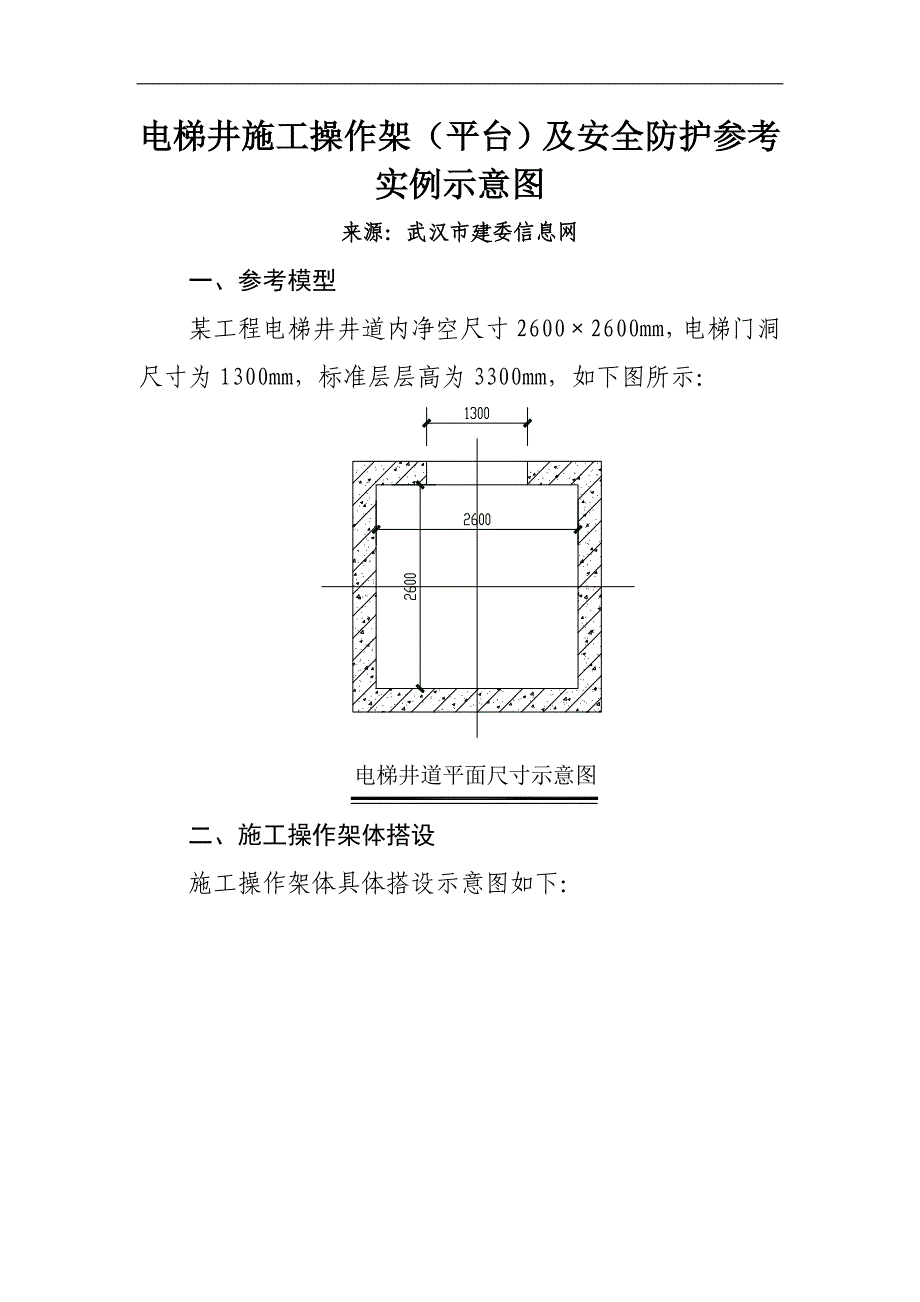

电梯井施工操作架（平台）及安全防护参电梯井施工操作架（平台）及安全防护参 考实例示意图考实例示意图来源：武来源：武汉汉市建委信息网市建委信息网一、参考模型某工程电梯井井道内净空尺寸 2600×2600mm，电梯门洞尺寸为 1300mm，标准层层高为 3300mm，如下图所示：电梯井道平面尺寸示意图二、施工操作架体搭设施工操作架体具体搭设示意图如下：2可调支撑十字扣件16#工字钢120×200预留洞122电梯井施工操作架平面示意图1剪刀撑横向水平杆纵向水平杆施工操作架底座采用两根 14#工字钢悬挑，一端搁置于电梯厅门口楼板，一端搁置于电梯井道剪力墙预留孔洞内，底层采用模板木枋硬质封闭；采用 Φ48×3.5mm 普通钢管搭设操作架体，根据井道尺寸，立杆间距最大为 1174mm，横杆步距为 1500mm，施工层亦采用模板木枋硬质封闭施工操作架体随结构施工搭设，搭设高度不得超过 10m，所有材料均可周转使用3限位钢筋头120×200预留洞16#工字钢电梯井施工操作架1-1剖面图限位钢筋头模板木枋硬质封闭模板木枋硬质封闭模板木枋硬质封闭4电梯井施工操作架2-2剖面图16#工字钢限位钢筋头模板木枋硬质封闭剪刀撑模板木枋硬质封闭模板木枋硬质封闭5电梯井施工操作架三维模型示意图6电梯井安全防护搭设示意图电梯井安全防护搭设示意图电梯井安全防护示意图结构预留孔洞限位钢管模板木枋硬质封闭工具式防护门基座纵向钢管基座横向钢管工具式防护门结构预留孔洞限位钢管模板木枋硬质封闭基座纵向钢管基座横向钢管工具式防护门电梯井道水平硬质隔断平面图基座纵向钢管基座横向钢管模板木枋硬质封闭限位钢管限位钢管限位钢管限位钢管电梯井道水平防护平面图张挂安全平网工具式防护门钢管张挂安全平网限位钢管工具式防护门。
