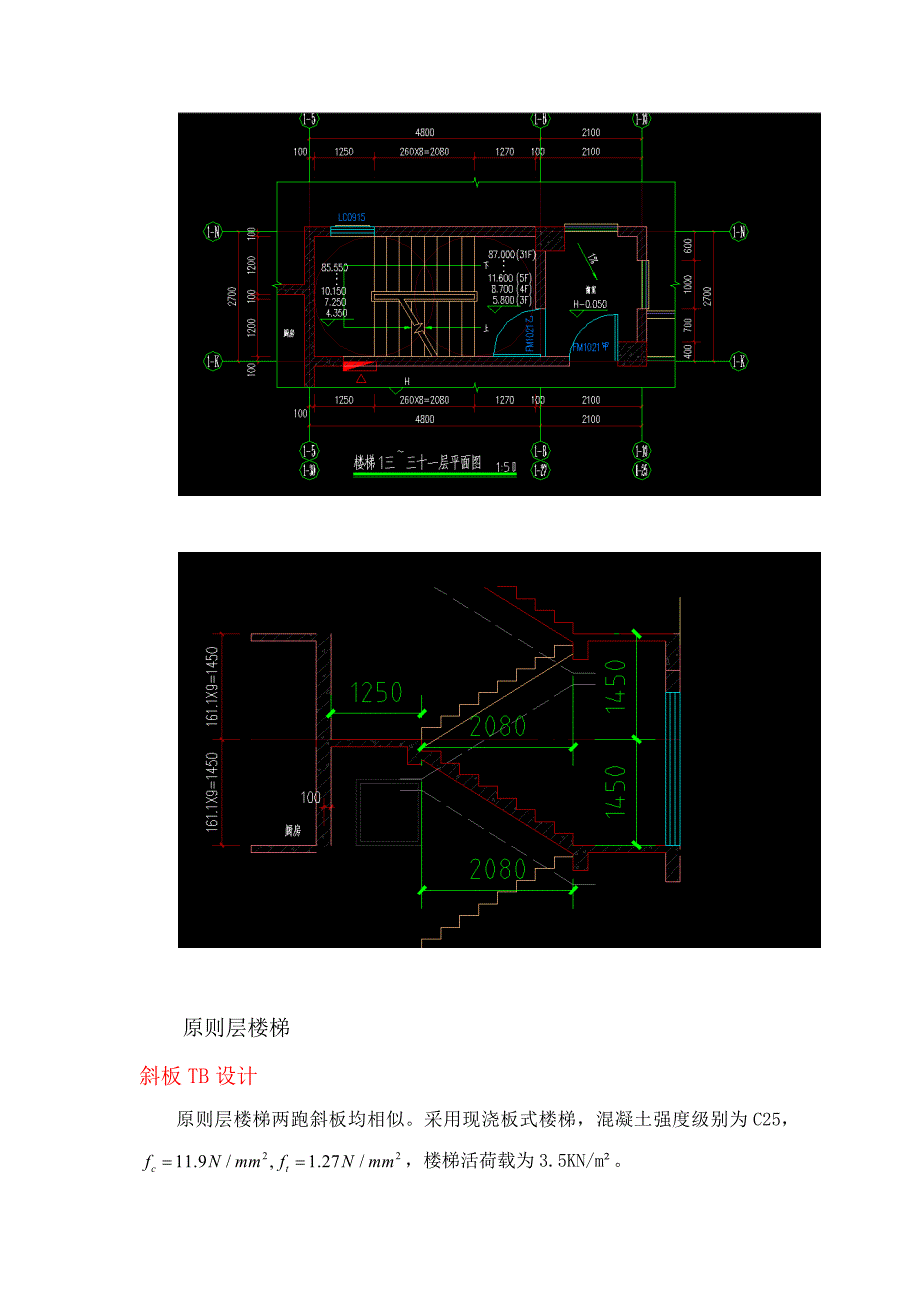

原则层楼梯斜板TB设计 原则层楼梯两跑斜板均相似采用现浇板式楼梯，混凝土强度级别为C25，，楼梯活荷载为3.5KN/m²对斜板TB1取1m宽作为其计算单元1)拟定斜板厚度t斜板的水平投影净长为l=2080mmcosA=2080/(20802+14502)-2=0.82斜板的斜向净长为l1=l/0.82=2536mm斜板厚度为t=l /25～l /30 =69.3-83.2mm取t=80mm（2）楼梯斜板荷载扶梯自重： 0.5 KN/m40厚细石混凝土面层 ： 23*0.04*(0.161+0.26)*1/0.26=1.5 KN/m三角梯自重：25*0.08*1*1/0.82+25*0.26*0.161*0.5*1/0.26=4.45 KN/m8厚水泥砂浆板底：20*0.008*1*1/0.82=0.195 KN/m总计：0.5+1.5+4.45+0.195=6.65 KN/m活荷载：3.5 KN/m可变荷载控制的组合：p=6.65*1.2+3.5*1.4=12.88 KN/m由永久荷载控制的组合：P=6.65*1.35+3.5*0.98=12.40 KN/m综合取p=12.88 KN/m(3)计算简图斜板的计算简图可用一根假想的水平梁，其计算跨度取斜板水平投影净长l=2080mm。
4）内力计算板的保护层厚度15mm,取as=20mmv=0.5*12.88*2.08=13.40kn<0.7ftbh0=0.7*1.27*1000*60=53.34kn跨中弯矩M=pl2/10=12.88*2.08*2.08/10=5.57kn*mξb=0.8/(1+fy/（0.0033*Es）)=0.8/(1+360/(0.0033*2*105 ))=0.518x=h0-(h02-2M/a1fcb)-2=60-(602-2*5.57*106/11.9*1000)-2=9mm最小配筋率=max(0.2%,0.45ft/fy)=max(0.2%,0.45*1.47/360)=0.2%配筋面积As=a1fcbx/fy=11.9*1000*9/360=297.5mm2>0.002*1000*60=120mm2下部受力筋：HRB400 10@150 As=523mm2 x=fy*As/fcb=360*523/11.9*1000=15.82mm<ξbh0=0.518*60=31.08mm 不超筋分布筋 当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不适宜不不小于单位宽度上的受力钢筋的15％，且配筋率不适宜不不小于0.15％As>max{0.15×523，0.15%×80×1000}= max{78.45，120}=120mm2选用8@200，支座负筋跨中相应方向板底钢筋截面面积的1／30.33*523=172.6mm2取10@200 As=392.5mm2上部分布筋同下部分布筋的配备8@200平台板设计（1）板厚度平台板取1m板宽作为计算单元。
平台板近似地按受力方向为短跨方向的简支板计算, 板的跨厚比：钢筋混凝土单向板不不小于30，1/30×1050=35mm, 平台板厚度取t2=80mm,（2）荷载计算板自重：25*0.08*1=2 KN/m40厚细石混凝土面层 ： 23*0.04*1=0.92 KN/m8厚水泥砂浆板底：20*0.008*1=0.16 KN/m总计3.08 KN/m活荷载3.5 KN/m可变荷载控制的组合：p=3.08*1.2+3.5*1.4=8.60 KN/m由永久荷载控制的组合：P=3.08*1.35+3.5*0.98=7.59 KN/m综合取p=8.60 KN/m（3）内力计算板的保护层厚度15mm,取as=20mmv=0.5*8.60*1.05=4.52kn<0.7ftbh0=0.7*1.27*1000*60=53.34kn跨中弯矩M=pl2/10=8.60*1.05*1.05/10=0.95kn*mHRB300ξb=0.8/(1+fy/（0.0033*Es）)=0.8/(1+270/(0.0033*2*105 ))=0.568x=h0-(h02-2M/a1fcb)-2=60-(602-2*0.95*106/11.9*1000)-2=2mm<0.568*60=34.08mm最小配筋率=max(0.2%,0.45ft/fy)=max(0.2%,0.45*1.47/360)=0.2%配筋面积As=a1fcbx/fy=11.9*1000*2/270=88.15mm2<0.002*1000*60=120mm2故取120mm2 8@200, As=251mm2x=fy*As/fcb=270*251/11.9*1000=5.69<ξb* h0=0.568*60=34.08mm不超筋板底纵向分布钢筋GB50010-，9．1．7当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不适宜不不小于单位宽度上的受力钢筋的15％，且配筋率不适宜不不小于0.15％；分布钢筋直径不适宜不不小于6mm，间距不适宜不小于250mm；当集中荷载较大时，分布钢筋的配筋面积尚应增长，且间距不适宜不小于200mm。
配备8@200,板上部纵向构造钢筋, GB50010-，9．1．6按简支边或非受力边设计的现浇混凝土板，当与混凝土梁、墙整体浇筑或嵌固在砌体墙内时，应设立板面构造钢筋，并符合下列规定：钢筋直径不适宜不不小于8mm，间距不适宜不小于200mm，且单位宽度内的配筋面积不适宜不不小于跨中相应方向板底钢筋截面面积的1／3与混凝土梁、混凝土墙整体浇筑单向板的非受力方向，钢筋截面面积尚不适宜不不小于受力方向跨中板底钢筋截面面积的1／3配备8@200,板上部纵向分布钢筋GB50010-，9.1.7当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不适宜不不小于单位宽度上的受力钢筋的15％，且配筋率不适宜不不小于0.15％；分布钢筋直径不适宜不不小于6mm，间距不适宜不小于250mm；） 配备8@200,平台梁的设计（1）梁跨度l=min(2500+200,1.05*2500)=2.625m截面200*350（2）荷载由斜板传来的恒荷载：6.65*2.08*0.5=6.92kn/m由平台板传来的恒荷载：3.08*1.08*0.0.5=3.33kn/m 平台梁自重：25*0.3*0.35=2.63kn/m40厚细石混凝土面层 ： 23*0.04*0.2=0.18 kn/m8厚水泥砂浆板底：20*0.008*(0.2+2*(0.35-0.08))=0.12 kn/m总计6.92+3.33+2.63+0.18+0.12=13.18kn/m 活荷载：3.5*（2.08*0.5+1.08*0.5+0.2）=6.23kn/m由可变荷载控制的组合：p=13.18*1.2+6.23*1.4=24.54kn/m由永久荷载控制的组合：P=13.18*1.35+6.23*0.98=23.90kn/m综合取24.54kn/m（3）内力计算v=0.5*24.54*2.625=32.21kn跨中弯矩M=pl2/8=24.54*2.625*2.625/8=21.14kn*m钢筋选用HRB400ξb=0.8/(1+fy/（0.0033*Es）)=0.8/(1+360/(0.0033*2*105 ))=0.518x=h0-(h02-2M/a1fcb)-2=325-(3252-2*21.14*106/11.9*1000)-2=5.51mm<0.518*325=170.94mm最小配筋率=max(0.2%,0.45ft/fy)=max(0.2%,0.45*1.47/360)=0.2%配筋面积:As=a1fcbx/fy=11.9*200*5.51/360=36.43mm2<0.002*200*325=130mm2取As>130mm23@14 As=461mm2x=fy*As/fcb=360*461/11.9*200=69.73mm<ξbh0=0.518*325=168.35mm不超筋梁上部纵向构造钢筋2@12As=226mm2>461*0.3=138.3mm2梁箍筋的配备HPB300箍筋配筋率不小于0.28ft/fyv=0.28×1.27/270=0.00132间距s
