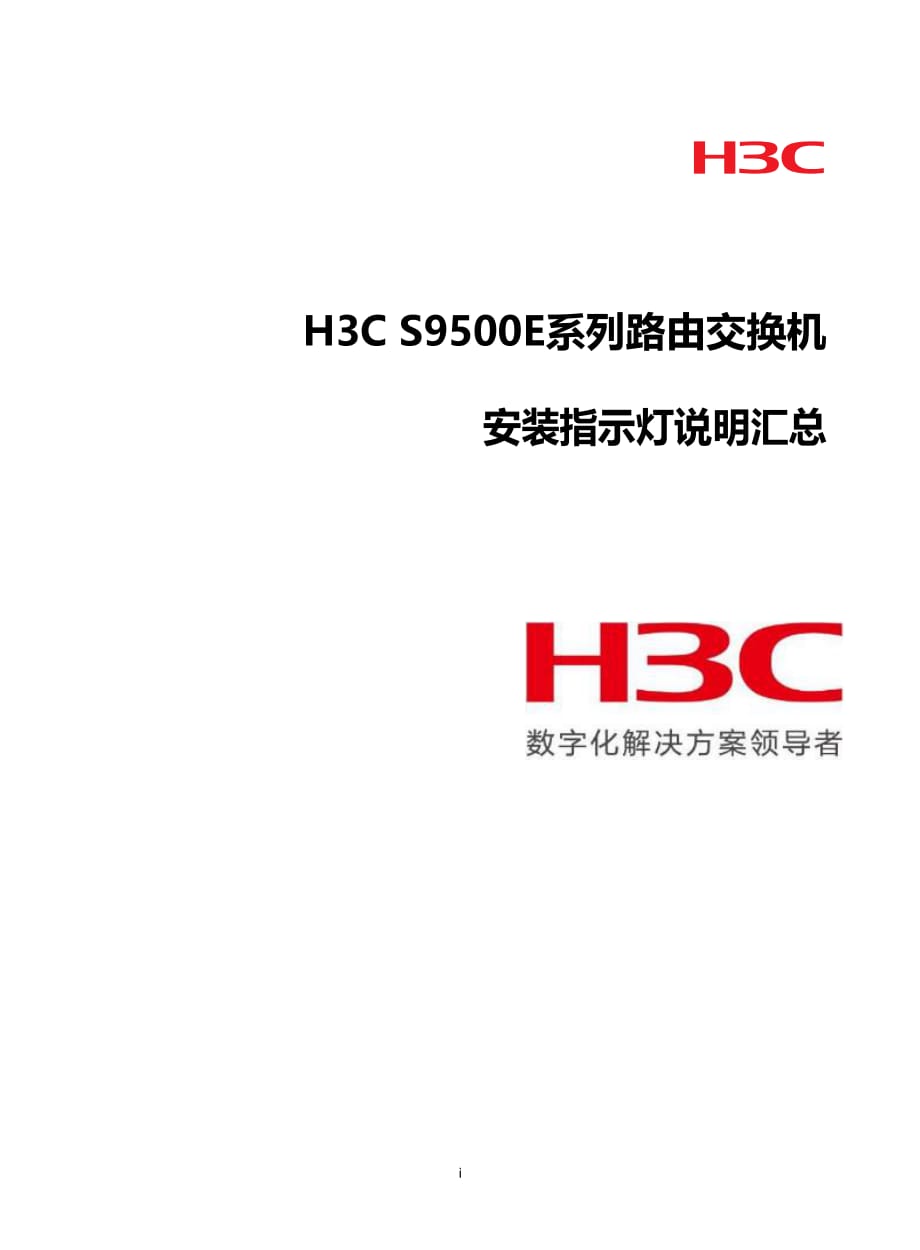

H3C S9500E系列路由交换机安装指示灯说明汇总 目 录附录B 指示灯说明汇总B-1B.1 电源模块指示灯 B-1B.2 风扇框指示灯 B-1 B.3 主控板指示灯 B-1 B.3.1 CF卡状态指示灯 B-2B.3.2 网络管理口指示灯 B-3B.3.3 业务板状态指示灯 B-3B.3.4 主控板状态指示灯 B-3B.4 接口板指示灯 B-4B.4.1 接口指示灯（LINK/ACT） B-4B.4.2 接口指示灯（LINK+ACT） B-4 B.4.3 Combo接口指示灯 B-5B.5 业务底板指示灯 B-5B.6 接口子卡指示灯 B-6i附录B 指示灯说明汇总B.1 电源模块指示灯表B-1 交流电源模块指示灯说明表指示灯名称颜色状态含义电源输入指示灯绿色灯常亮电源模块的输入电压在正常范围内灯灭电源模块输入不正常或不在位电源输出指示灯绿色灯常亮电源模块工作正常、输出电压正常灯灭电源模块输出不正常或不在位电源故障指示灯红色灯常亮电源模块存在过流、过热、无输出等故障灯灭电源模块状态正常或不在位表B-2 直流电源模块指示灯说明指示灯名称颜色状态含义IN（电源输入指示灯）绿色灯常亮电源模块的输入电压在正常范围内灯灭电源模块输入不正常或不在位OUT（电源输出指示灯）绿色灯常亮电源模块工作正常、输出电压正常灯灭电源模块输出不正常或不在位FAIL（电源故障指示灯）红色灯常亮电源模块存在过流、过热、无输出等故障灯灭电源模块状态正常或不在位B.2 风扇框指示灯表B-3 风扇框指示灯说明指示灯名称颜色状态含义RUN绿色灯灭风扇框出现故障灯常亮风扇框处于正常运行状态ALM红色灯灭风扇框处于正常状态灯常亮风扇框处于故障状态B.3 主控板指示灯S9500E 主控板上从左到右分别包含如下指示灯：B-7 CF卡状态指示灯 网络管理口指示灯 业务板状态指示灯 主控板状态指示灯图B-1 主控板指示灯示意图2 3 5 61 4879(1): CF卡状态指示灯（CFS）(2): 网络管理口指示灯（ACT）(3): 网络管理口指示灯（LINK）(4): 主控板状态指示灯（SFS）(5): 主控板状态指示灯（ACT）(6): 主控板状态指示灯（RUN）(7): 主控板状态指示灯（ALM）(8): 业务板状态指示灯（RUN）(9): 业务板状态指示灯（ALM）根据主控板型号不同，S9500E主控板外观略有差异，图B-1 以LSR1SRP2C1 为例。
B.3.1 CF卡状态指示灯表B-4 CF 卡状态指示灯说明指示灯状态含义CFS（绿色）灯常亮表示CF卡在位，CF卡处于操作空闲状态灯闪烁表示CF卡在位，CF卡正在读写操作此时，CF卡严禁热插拔灯灭表示CF卡不在位，或者CF卡离线此时，CF卡可以热插拔当 CF 卡指示灯为常亮状态时，不能直接拔出 CF 卡您可以先在用户视图下执行 umount 命令卸载 CF 卡，待 CF 卡指示灯熄灭之后再拔出B.3.2 网络管理口指示灯表B-5 网络管理口指示灯说明指示灯颜色状态含义LINK绿色灯灭表示线路没有连通灯常亮表示线路已经连通ACT橙色灯灭表示没有数据收发灯闪烁表示有数据收发B.3.3 业务板状态指示灯表B-6 业务板状态指示灯说明指示灯颜色状态含义RUN（上）绿色灯常亮表示业务板故障灯灭表示业务板故障或不在位灯闪烁（约8次/秒）表示业务板处于注册状态或正在启动灯闪烁（约1次/秒）表示业务板正常工作ALM（下）红色灯常亮表示业务板有告警灯灭表示业务板无告警B.3.4 主控板状态指示灯表B-7 主控板状态指示灯说明指示灯状态含义SFS（绿色）灯常亮表示交换网处于工作状态灯灭表示交换网处于备用状态ACT（绿色）灯常亮表示该单板为主用主控板灯灭表示该单板为备用主控板RUN（绿色）灯闪烁表示主控板正常工作灯常亮表示主控板有故障灯灭表示主控板有故障或不在位ALM（红色）灯常亮表示有告警灯灭表示无告警B.4 接口板指示灯S9500E 不同型号接口板上的接口指示灯有所差异，下面分类进行介绍。
B.4.1 接口指示灯（LINK/ACT）以下型号的接口板，每个接口对应 1 个LINK/ACT指示灯，指示灯说明参见 表B-8 LSR2GT24LEB1 LSR1GT24LEC1 LSR2GT48LEB1 LSR1GT48LEC1 LSR2GP24LEB1 LSR1GP24LEC1 LSR1GP48LEB1 LSR1GP48LEC1 LSR1GP48LEF1 LSR2GV48REB1 LSR1XP16REB1 LSR1XP16REC1 对于LSR2GT24LEB1、LSR1GT24LEC1 接口板，自适应RJ-45 电接口编号为 1～16，接口指示灯说明请参见 表B-8；Combo电接口编号为 17～24，Combo光接口编号为 25～32，Combo接口指示灯说明请参见 表B-10 对于LSR2GP24LEB1、LSR1GP24LEC1 接口板，千兆光接口编号为 1～16，接口指示灯说明请参见 表B-8；Combo光接口编号为 17～24，Combo电接口编号为 25～32，Combo接口指示灯说明请参见 表B-10表B-8 接口指示灯说明指示灯状态含义LINK/ACT（绿色）灯常亮表示此接口已经正常连通灯灭表示此接口没有正常连通灯闪烁表示此接口有数据收发B.4.2 接口指示灯（LINK+ACT）以下型号的接口板，每个接口对应 1 个LINK指示灯和 1 个ACT指示灯，指示灯说明参见 表B-9。
LSR1XP2LEB1 LSR1XP2LEC1 LSR1XP4LEB1 LSR1XP4LEC1 LSR1XP4LEF1表B-9 接口指示灯说明指示灯颜色状态含义LINK绿色灯灭表示线路没有连通灯常亮表示线路已经连通ACT橙色灯灭表示没有数据收发灯闪烁表示有数据收发B.4.3 Combo接口指示灯以下型号的接口板提供Combo接口，每个Combo电接口或光接口对应 1 个Combo接口指示灯，指示灯说明参见 表B-10 LSR2GT24LEB1 LSR1GT24LEC1 LSR2GP24LEB1 LSR1GP24LEC1表B-10 Co。
