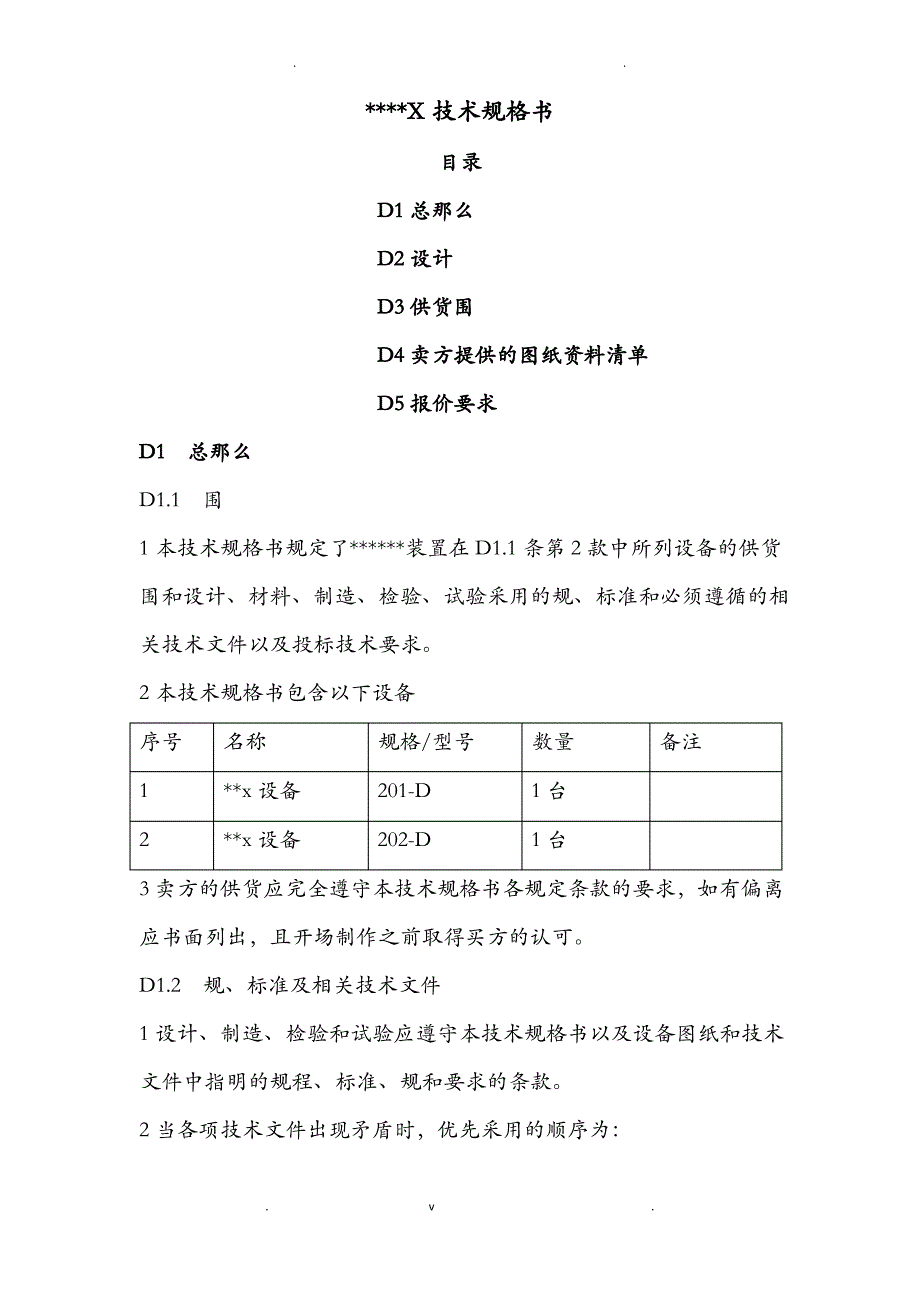

X****X 技术规格书技术规格书目录目录D1D1 总那么总那么D2D2 设计设计D3D3 供货围供货围D4D4 卖方提供的图纸资料清单卖方提供的图纸资料清单D5D5 报价要求报价要求D1D1总那么总那么D1.1围1 本技术规格书规定了******装置在 D1.1 条第 2 款中所列设备的供货围和设计、材料、制造、检验、试验采用的规、标准和必须遵循的相关技术文件以及投标技术要求2 本技术规格书包含以下设备序号12名称**x 设备**x 设备规格/型号201-D202-D数量1 台1 台备注3 卖方的供货应完全遵守本技术规格书各规定条款的要求，如有偏离应书面列出，且开场制作之前取得买方的认可D1.2规、标准及相关技术文件1 设计、制造、检验和试验应遵守本技术规格书以及设备图纸和技术文件中指明的规程、标准、规和要求的条款2 当各项技术文件出现矛盾时，优先采用的顺序为：.v. ..--------本技术规格书；--------所附的技术文件；--------〔设计单位名称缩写〕设备通用技术规定如发现有矛盾时，卖方应向买方提出并予以澄清， 原那么上应以最严的要求为准3 遵守〔设计单位的名称和缩写〕设备通用技术规定和标准不能解除卖方的责任、保证和合同的其它义务。
4 设备的设计、材料、制造、检验和试验应遵守以下规、标准和技术文件1）本技术规格书涉及的规、标准名称及版本如下：（2）与技术规格书相关的工程标准和技术文件如下：图纸等D2D2设计设计D2.1设备的设计、材料、制造、检验和试验应遵守买方提供的设计图和 D1.2 条第 4 款所述的相关文件的要求D2.2由卖方提供的设计图和文件应采用中文〔或中英文〕 ，所采用的单位为国际单位制〔温度℃；压力 MPa；长度 mm〕 D2.3所有材料应完全符合买方的规定， 如从技术角度考虑更为有效和更加经济时，卖方可推荐替代材料当材料不在 ASTM 标准， 材料的化学成分、 机械性能和焊接性能应附在技术报价中D3D3供货围供货围.v. ..设备的供货将包括以下工程：D3.1尿素合成塔和高压合成器---整台设备的计、材料、制造、检验和试验；---设备支座；---一套液压螺栓上紧装置；---为适应液压装置上紧，人孔〔法兰〕上的双头螺栓应适当加长并配特制螺母；---供整台设备起吊用的吊耳或吊轴；---设备保温支架；---平台、爬梯、管道支承的预焊件〔如果存在的话〕 ；---带支承和全部紧固件完整的件；---设备铭牌；---接地板；---地脚螺栓和螺母。
注：一套液压螺栓上紧装置应包括以下配件：D3.2安装和开车备件1 每种类型的安装用垫片 200%；2 人孔盖和管箱法兰每种规格的双头螺栓和螺母2 套；3 每种形式件安装用垫片 200%；4 尿素合成塔塔板连接螺栓、螺母和垫片 20%〔至少 30 套〕 D3.3两年正常操作备件1 人孔盖和管箱法兰用垫片 200%；.v. ..2 每种规格的螺栓、螺母 10%〔至少 4 套〕 D4D4卖方提供的图纸资料清单卖方提供的图纸资料清单合同签订后，卖方应按下表规定提供图纸和资料D5D5报价要求报价要求投标者在其报价中应附技术报价，其容至少应包括：D5.1设备简图，在图中至少应包括：-----外形图；-----主要构造尺寸及重量D5.2主要构件材料及供货商清单D5.3主要零部件的制造程序说明D5.4建议的安装开车备件及两年操作备件清单D5.5制造、检验方案D5.6其它需要说明的问题。
