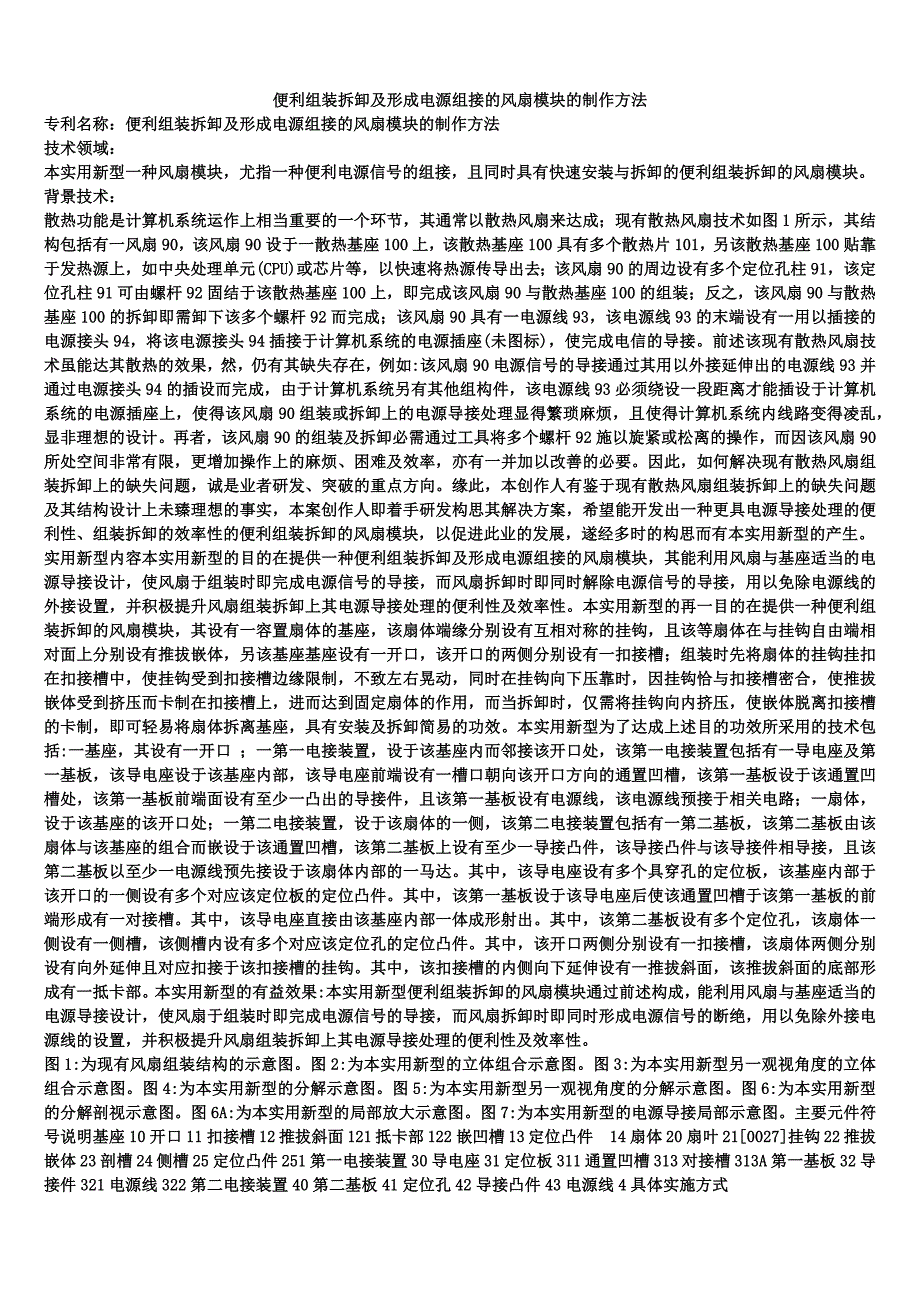

便利组装拆卸及形成电源组接的风扇模块的制作方法专利名称：便利组装拆卸及形成电源组接的风扇模块的制作方法技术领域：本实用新型一种风扇模块，尤指一种便利电源信号的组接，且同时具有快速安装与拆卸的便利组装拆卸的风扇模块背景技术：散热功能是计算机系统运作上相当重要的一个环节，其通常以散热风扇来达成；现有散热风扇技术如图1所示，其结构包括有一风扇90，该风扇90设于一散热基座100上，该散热基座100具有多个散热片101，另该散热基座100贴靠于发热源上，如中央处理单元(CPU)或芯片等，以快速将热源传导出去；该风扇90的周边设有多个定位孔柱91，该定位孔柱91可由螺杆92固结于该散热基座100上，即完成该风扇90与散热基座100的组装；反之，该风扇90与散热基座100的拆卸即需卸下该多个螺杆92而完成；该风扇90具有一电源线93，该电源线93的末端设有一用以插接的电源接头94，将该电源接头94插接于计算机系统的电源插座(未图标)，使完成电信的导接前述该现有散热风扇技术虽能达其散热的效果，然，仍有其缺失存在，例如:该风扇90电源信号的导接通过其用以外接延伸出的电源线93并通过电源接头94的插设而完成，由于计算机系统另有其他组构件，该电源线93必须绕设一段距离才能插设于计算机系统的电源插座上，使得该风扇90组装或拆卸上的电源导接处理显得繁琐麻烦，且使得计算机系统内线路变得凌乱，显非理想的设计。
再者，该风扇90的组装及拆卸必需通过工具将多个螺杆92施以旋紧或松离的操作，而因该风扇90所处空间非常有限，更增加操作上的麻烦、困难及效率，亦有一并加以改善的必要因此，如何解决现有散热风扇组装拆卸上的缺失问题，诚是业者研发、突破的重点方向缘此，本创作人有鉴于现有散热风扇组装拆卸上的缺失问题及其结构设计上未臻理想的事实，本案创作人即着手研发构思其解决方案，希望能开发出一种更具电源导接处理的便利性、组装拆卸的效率性的便利组装拆卸的风扇模块，以促进此业的发展，遂经多时的构思而有本实用新型的产生实用新型内容本实用新型的目的在提供一种便利组装拆卸及形成电源组接的风扇模块，其能利用风扇与基座适当的电源导接设计，使风扇于组装时即完成电源信号的导接，而风扇拆卸时即同时解除电源信号的导接，用以免除电源线的外接设置，并积极提升风扇组装拆卸上其电源导接处理的便利性及效率性本实用新型的再一目的在提供一种便利组装拆卸的风扇模块，其设有一容置扇体的基座，该扇体端缘分别设有互相对称的挂钩，且该等扇体在与挂钩自由端相对面上分别设有推拔嵌体，另该基座基座设有一开口，该开口的两侧分别设有一扣接槽；组装时先将扇体的挂钩挂扣在扣接槽中，使挂钩受到扣接槽边缘限制，不致左右晃动，同时在挂钩向下压靠时，因挂钩恰与扣接槽密合，使推拔嵌体受到挤压而卡制在扣接槽上，进而达到固定扇体的作用，而当拆卸时，仅需将挂钩向内挤压，使嵌体脱离扣接槽的卡制，即可轻易将扇体拆离基座，具有安装及拆卸简易的功效。
本实用新型为了达成上述目的功效所采用的技术包括:一基座，其设有一开口 ；一第一电接装置，设于该基座内而邻接该开口处，该第一电接装置包括有一导电座及第一基板，该导电座设于该基座内部，该导电座前端设有一槽口朝向该开口方向的通置凹槽，该第一基板设于该通置凹槽处，该第一基板前端面设有至少一凸出的导接件，且该第一基板设有电源线，该电源线预接于相关电路；一扇体，设于该基座的该开口处；一第二电接装置，设于该扇体的一侧，该第二电接装置包括有一第二基板，该第二基板由该扇体与该基座的组合而嵌设于该通置凹槽，该第二基板上设有至少一导接凸件，该导接凸件与该导接件相导接，且该第二基板以至少一电源线预先接设于该扇体内部的一马达其中，该导电座设有多个具穿孔的定位板，该基座内部于该开口的一侧设有多个对应该定位板的定位凸件其中，该第一基板设于该导电座后使该通置凹槽于该第一基板的前端形成有一对接槽其中，该导电座直接由该基座内部一体成形射出其中，该第二基板设有多个定位孔，该扇体一侧设有一侧槽，该侧槽内设有多个对应该定位孔的定位凸件其中，该开口两侧分别设有一扣接槽，该扇体两侧分别设有向外延伸且对应扣接于该扣接槽的挂钩其中，该扣接槽的内侧向下延伸设有一推拔斜面，该推拔斜面的底部形成有一抵卡部。
本实用新型的有益效果:本实用新型便利组装拆卸的风扇模块通过前述构成，能利用风扇与基座适当的电源导接设计，使风扇于组装时即完成电源信号的导接，而风扇拆卸时即同时形成电源信号的断绝，用以免除外接电源线的设置，并积极提升风扇组装拆卸上其电源导接处理的便利性及效率性图1:为现有风扇组装结构的示意图图2:为本实用新型的立体组合示意图图3:为本实用新型另一观视角度的立体组合示意图图4:为本实用新型的分解示意图图5:为本实用新型另一观视角度的分解示意图图6:为本实用新型的分解剖视示意图图6A:为本实用新型的局部放大示意图图7:为本实用新型的电源导接局部示意图主要元件符号说明基座 10 开口 11 扣接槽12推拔斜面121抵卡部122 嵌凹槽13定位凸件 14 扇体20 扇叶21[0027]挂钩22推拔嵌体23剖槽24侧槽25定位凸件251第一电接装置30导电座31定位板311通置凹槽313对接槽313A第一基板32导接件321电源线322第二电接装置40第二基板41定位孔42导接凸件43电源线4具体实施方式兹为使贵审查委员对本实用新型的技术特征及所达成的功效更有进一步的了解与认识，谨佐以较佳的实施例图及配合详细的说明，说明如后:请参阅图2至图5图，本实用新型便利组装拆卸及形成电源组接的风扇模块包括有一基座10及扇体20 ;该基座10设有一开口 11，该开口 11的两侧分别设有一扣接槽12，该扣接槽12的内侧向下延伸设有一推拔斜面121，该推拔斜面121的底部形成有一抵卡部122 ;该基座10于该扣接槽12的外侧设有一嵌凹槽13 ;该基座10内部于该开口 11的一侧设有多个定位凸件14。
再者，一第一电接装置30，设于该基座10内而邻接该开口 11，该第一电接装置30包括有一导电座31及第一基板32，该导电座31设有多个具穿孔的定位板311，该定位板311用以定位 接设于该定位凸件14，使该导电座31固结于该基座10内部，而在其他实施方式中，该导电座31可直接由该基座10内部一体成形射出，该导电座31前端设有一通置凹槽313，该通置凹槽313呈槽口朝向该开口 11方向的槽体设置；该第一基板32设于该导电座31的通置凹槽313处，该第一基板32前端面设有多个凸出的导接件321，该导接件321可如导电弹片的设置，该第一基板32设有电源线322，该电源线322预接于相关电路，当该第一基板32设于该导电座31后，该通置凹槽313于该第一基板32的前端形成有一具适当余隙的对接槽313A该扇体20设于该基座10的开口 11处，该扇体20设有扇叶21，该扇叶21被扇体20内部的马达所带动而旋转，该扇体20两侧分别设有互相对称且向外延伸的挂钩22，该挂钩22的上方与左右两侧设有一连通的剖槽24，使得该挂钩22具有弹性，可以向内部按压而且可以在按压的后弹回，该扇体20于挂钩22自由端相对面上设有一推拔嵌体23,于本实施例为一呈凸出的凸体，即该推拔嵌体23设于该挂钩22的外侧面上而可一体位移作动，且该推拔嵌体23与该基座10的推拔斜面121呈可相对滑动的设置；扇体20 —侧设有一侧槽25，该侧槽25内设有多个定位凸件251。
又，一第二电接装置40，设于该扇体20的侧槽25内，该第二电接装置40包括有一第二基板41，该第二基板41设有多个定位孔42，该定位孔42穿设定位于该定位凸件251，使该第二基板41固结于该扇体20的侧边，该第二基板41上并设有多个导接凸件43，该第二基板41以电源线44预先接设于该扇体20内部的马达前述该第二基板41与扇体20的组接、该第一基板32与导电座31的组接及该导电座31与基座10的组接，并非限于凸件与穿孔的组接方式，其他适当的组接固结构成亦可加以实施本实用新型便利组装拆卸的风扇模块组装时，先将该扇体20放置入开口 11中，继将挂钩22对准扣接槽12而将扇体20推入，使该挂钩22挂扣在扣接槽12中，其中该推拔嵌体23于扩张滑动经过该推拔斜面121后，再经弹性回复而抵于该基座10的抵卡部122处，而完成该扇体20基座10的扣接组合请一并参照图6至图7图，当该扇体20组入该基座10的开口 11时，该扇体20侧边的第二基板41亦同时插入该导电座31的对接槽313A内，并使该导接凸件43与第一基板32的导接件321相导接，进而完成电源信号的导接操作同理，本实用新型便利组装拆卸的风扇模块当进行拆卸时，仅需将该挂钩22往内挤压，使该推拔嵌体23脱离被该抵卡部122抵卡的状态，即可提起该扇体20，进而使扇体20轻易地拆卸脱离于基座10。
而当扇体20拆卸脱离于基座10时，该扇体20侧边的导接凸件43亦同时脱离该基座10的导接件321，而形成电源线路的断接状态综上所述，本实用新型确实为一相当优异的创思，依法提出实用新型专利申请；但上述说明的内容，仅为本实用新型的较佳实施例而已，举凡依本实用新型的技术手段所延伸的变化，理应落入本实用新型的专利申请范围权利要求1.一种便利组装拆卸及形成电源组接的风扇模块，其特征在于，包括有: 一基座，其设有一开口 ； 一第一电接装置，设于该基座内而邻接该开口处，该第一电接装置包括有一导电座及第一基板，该导电座设于该基座内部，该导电座前端有一槽口朝向该开口方向的通置凹槽，该第一基板设于该通置凹槽处，该第一基板前端面设有至少一凸出的导接件，且该第一基板设有电源线，该电源线预接于相关电路； 一扇体，设于该基座的该开口处； 一第二电接装置，设于该扇体的一侧，该第二电接装置包括有一第二基板，该第二基板由该扇体与该基座的组合而嵌设于该通置凹槽，该第二基板上设有至少一导接凸件，该导接凸件与该导接件相导接，且该第二基板以至少一电源线预先接设于该扇体内部的一马达2.如权利要求书I所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该导电座设有多个具穿孔的定位板，该基座内部于该开口的一侧设有多个对应该定位板的定位凸件。
3.如权利要求书I所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该第一基板设于该导电座后使该通置凹槽于该第一基板的前端形成有一对接槽4.如权利要求书I所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该导电座直接由该基座内部一体成形射出5.如权利要求书I所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该第二基板设有多个 定位孔，该扇体一侧设有一侧槽，该侧槽内设有多个对应该定位孔的定位凸件6.如权利要求书I所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该开口两侧分别设有一扣接槽，该扇体两侧分别设有向外延伸且对应扣接于该扣接槽的挂钩7.如权利要求书6所述的便利组装拆卸及形成电源组接的风扇模块，其特征在于，该扣接槽的内侧向下延伸设有一推拔斜面，该推拔斜面的底部形成有一抵卡部专利摘要本实用新型是一种便利组装拆卸及形成电源组接的风扇模块，包括一基座，其设有一开口；一第一电接装置，设于该基座内而邻接该开口处，该第一电接装置包括有一导电座及第一基板，该导电座设于该基座内部，该导电座前端设有一槽口朝向该开口方向的通置凹槽，该第一基板设于该通置凹槽处，该第一基板前端面设有至少一凸出的导接件；一扇体，设于该基座的该开口处；一第二电接装置，设于该扇体的一侧，该第二电接装置包括有一第二基板，该第二基板由该扇体与该基座的组合而嵌设于该通置凹槽，该第二基板上设有至少一导接凸件，该导接凸件与该导接件相导接；如此，能使风扇于组装和拆卸时完成电源信号的导接和断绝，用以免除外接电源线的设置。
