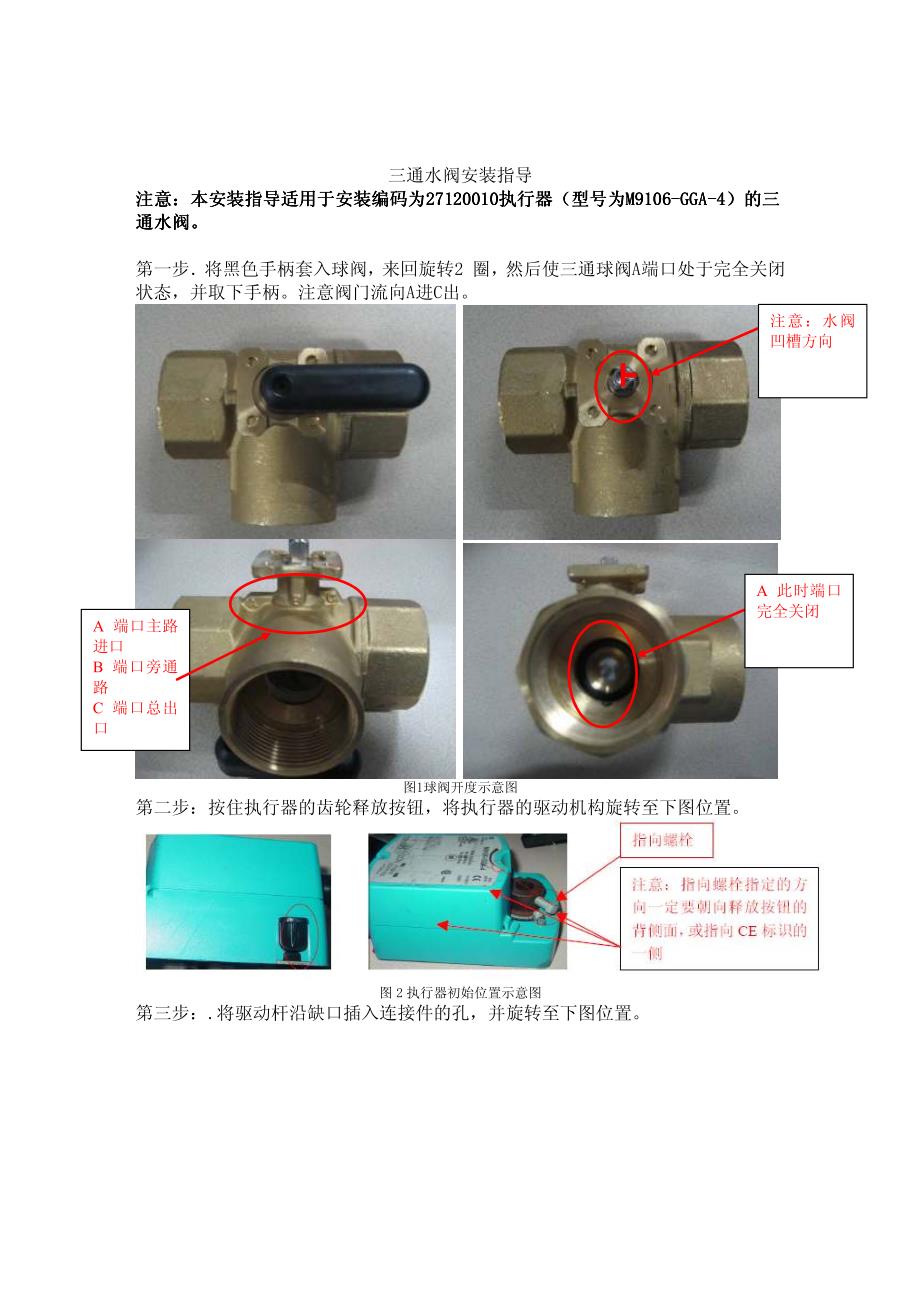

三通水阀安装指导 注意注意注意注意 ：：： ：本安装指导适用于 本安装指导适用于本安装指导适用于本安装指导适用于 安装安装安装安装 编码为编码为编码为编码为 27120010执行器执行器执行器执行器 （（（ （型号为 型号为型号为型号为 M9106-GGA-4））） ）的三 的三的三的三通水阀通水阀通水阀通水阀 第一步 ．将黑色手柄套入球阀 ，来回旋转 2 圈，然后使 三通 球阀 A端口 处于完全 关闭状态 ，并取下手柄 注意阀门流向 A进C出 图1球阀开度示意图 第二步 ：按住执行器的齿轮释放按钮 ，将执行器的驱动机构旋转至下图位置 图 2 执行器初始位置示意图 第三步 ：.将驱动杆沿缺口插入连接件的孔 ，并旋转至下图位置 注意 ：水阀凹槽方向 A 此时 端口完全关闭 A 端口主路进口 B 端口旁通路 C 端口总出口 图 3 驱动杆 安装 第四步 ：.按照要求 3 安装 完成后 ，查看驱动轴的另一面确认安装是否符合要求 或驱动轴有没有问题 ，不符合下图的坚决不能继续安装 图 4 驱动轴检查 注意 ：插入驱动杆后旋转驱动杆 ，标识点位置一定要在该位置 ，朝向右下角缺口 缺口 第五步 ． 将连接件和驱动轴固定在球阀上 ， 拧紧螺栓 。
图 5 连接件安装 第六步 ．将执行器按照工艺要求的方向套 入驱动轴 ，并固定执行器后部的螺栓 ，最后将黑色手柄套入驱动杆 ，打紧顶部螺钉 ，注意驱动手柄方向如图 图 6 执行器安装 标示点一定要 在 该 位置，朝向右下角 手柄的方向和指向螺栓的方向应保持一致 第七步．在连接水阀控制线的时候 ，注意需要跳线 ，由 DA 处跳到 RA 图 7 跳线前示意图 图 8 跳线 后示意图 最初在 DA处短接 跳 线 后 在RA 处短接 。
