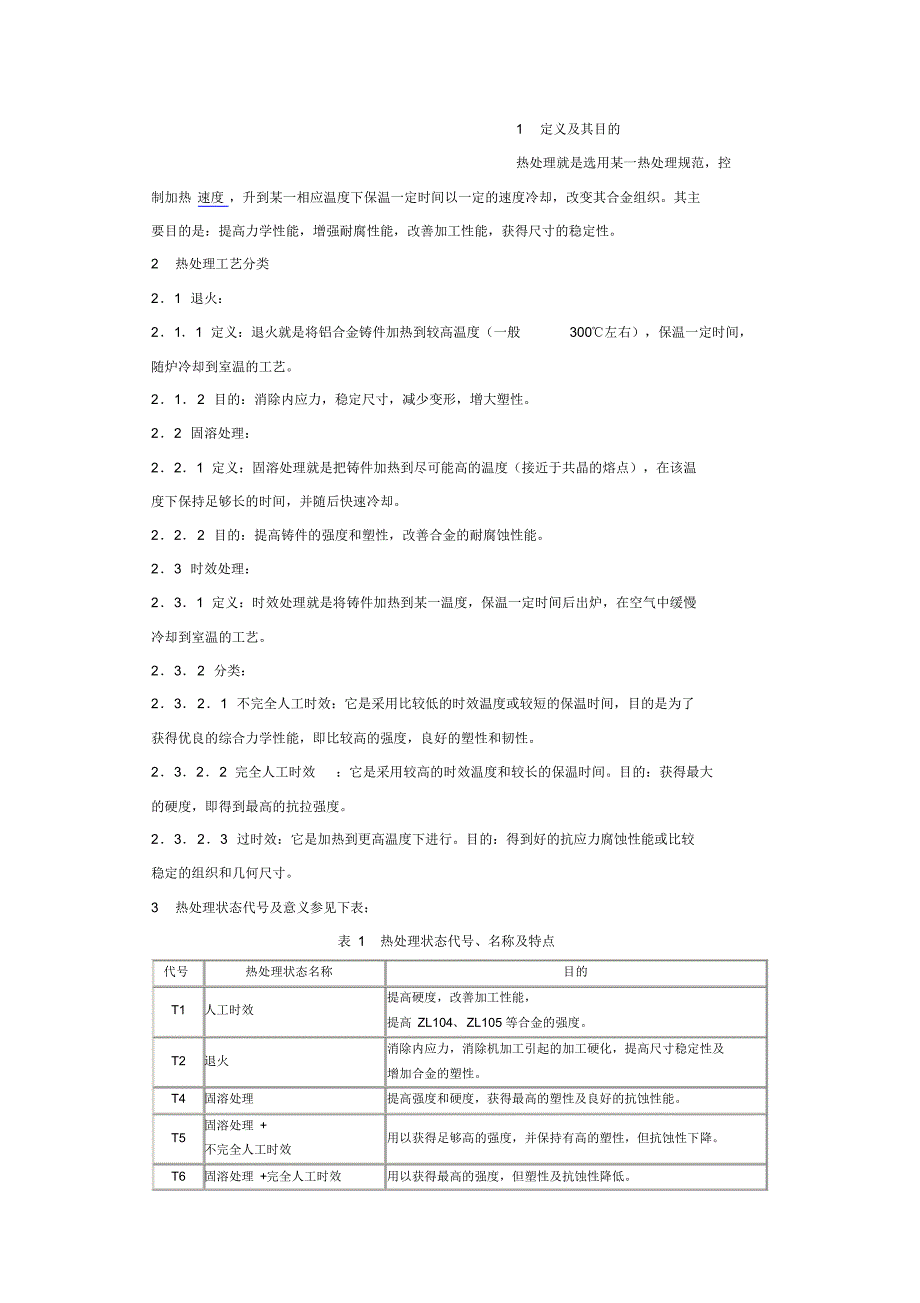

1 定义及其目的热处理就是选用某一热处理规范，控制加热 速度 ，升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金组织其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性2 热处理工艺分类2．1 退火：2．1．1 定义：退火就是将铝合金铸件加热到较高温度（一般300℃左右），保温一定时间，随炉冷却到室温的工艺2．1．2 目的：消除内应力，稳定尺寸，减少变形，增大塑性2．2 固溶处理：2．2．1 定义：固溶处理就是把铸件加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却2．2．2 目的：提高铸件的强度和塑性，改善合金的耐腐蚀性能2．3 时效处理：2．3．1 定义：时效处理就是将铸件加热到某一温度，保温一定时间后出炉，在空气中缓慢冷却到室温的工艺2．3．2 分类：2．3．2．1 不完全人工时效：它是采用比较低的时效温度或较短的保温时间，目的是为了获得优良的综合力学性能，即比较高的强度，良好的塑性和韧性2．3．2．2 完全人工时效：它是采用较高的时效温度和较长的保温时间目的：获得最大的硬度，即得到最高的抗拉强度2．3．2．3 过时效：它是加热到更高温度下进行。
目的：得到好的抗应力腐蚀性能或比较稳定的组织和几何尺寸3 热处理状态代号及意义参见下表：表 1 热处理状态代号、名称及特点代号热处理状态名称目的T1 人工时效提高硬度，改善加工性能，提高 ZL104、ZL105 等合金的强度T2 退火消除内应力，消除机加工引起的加工硬化，提高尺寸稳定性及增加合金的塑性T4 固溶处理提高强度和硬度，获得最高的塑性及良好的抗蚀性能T5 固溶处理 + 不完全人工时效用以获得足够高的强度，并保持有高的塑性，但抗蚀性下降T6 固溶处理 +完全人工时效用以获得最高的强度，但塑性及抗蚀性降低T7 固溶处理 +稳定化回火提高尺寸稳定性和抗蚀性，保持较高的力学性能T8 固溶处理和软化回火获得尺寸的稳定性，提高塑性，但强度降低4 热处理工艺参数参见表2：表 2 常用铝合金（铝硅系）热处理规范合金代号状态铸件壁厚 mm 固溶处理人工时效使用设备保温温度（℃）保温时间（t ）冷却介质及温度（℃）使用设备保温温度（℃）保温时间（t ）冷却介质ZL101 T2 / / / / 75 型井式炉300±102~4 空冷T5 1#75 型井式炉503±102~6 水 20~100 75 型井式炉 150±102~4 空冷 2#75 型井式炉510±10箱式回火炉T6 1#75 型井式炉503±102~6 水 20~100 75 型井式炉163±103~5 空冷2#75 型井式炉510±10箱式回火炉175±103~5 空冷ZL102 T2 / / / / 300±102~4 空冷ZL104 T1 / / / / 75 型井式炉163±105~10 空冷箱式回火炉175±105~10 空冷T6 1#75 型井式炉478±102~6 水 20~100 75 型井式炉163±105~10 空冷2#75 型井式炉473±10箱式回火炉175±105~10 空冷ZL107 T5 ≤101#75 型井式炉458±106~8 水 20~100 75 型井式炉160±106~8 空冷2#75 型井式炉465±10箱式回火炉175±106~8 空冷T5 >10 1#75 型井式炉465±106~8 水 20~100 75 型井式炉160±106~8 空冷2#75 型井式炉472±10箱式回火炉175±106~8 空冷T6 ≤101#75 型井式炉458±106~10 水 20~100 75 型井式炉160±106~8 空冷2#75 型井式炉450±10箱式回火炉175±106~10 空冷T6 >10 1#75 型井式炉465±106~10 水 20~100 75 型井式炉160±106~10 空冷2#75 型井式炉460±10箱式回火炉175±106~10 空冷ZL111 T1 / / / / 175±105~10 空冷T6 1#75 型井式炉490±10500±102~4 2~4 / 水 60~100 / 175±10/ 3~5 / 空冷2#75 型井式炉490±10500±102~4 2~4 / 水 60~100 / 175±10/ 3~5 / 空冷CF105002 T1 / / / / 175±105~10 空冷注：表中未注明要求的，表示可通用 于任何情况。
5 热处理操作要点：5．1 热处理用炉的准备：5．1．1 检查热处理用炉及辅助设备如供电系统、空气循环用风扇，自控仪表及热电偶插放位置是否正常、合格5．1．2 检查在正常工作条件下，炉膛各处温差是否在规定范围（±5℃）内5．1．3 起重设备是否正常、可靠5．2 装炉：5．2．1 待处理的铸件应按合金牌号、外廓尺寸、铸件壁厚及热处理规范进行分类5．2．2 检查铸件质量的单铸试棒，应与同炉浇注的铸件同炉热处理5．2．3 中小型铸件用专门的框架组成一批，一起装炉 大型铸件应单个放在专用架上装炉5．3 加热及保温：5．3．1 送电加热时，应同时开动风扇和控温仪表5．3．2 加热应当缓慢 （一般为100℃/h ） 对复杂铸件， 应在较低温度下装炉（300℃以下） ，并使加热至淬火温度的时间为2 小时左右5．3．3 在保温期间，应定时校正炉膛工作区域温度5．3．4 由于某种原因造成中断保温，在短期不能恢复工作时，应将铸件出炉淬火在排除故障后，再次装炉继续升温进行热处理，其总的保温时间应稍许延长5．4 出炉冷却：5．4．1 保温结束后，用吊车或其它装置将铸件迅速出炉，淬入规定冷却介质中冷却5．4．2 淬火转移时间是指从铸件吊起到铸件全部淬入介质中，总的时间最好不超过15S。
5．5 铸件变形的校正：5．5．1 铸件变形应在淬火后立即校正，矫正模具和工具应在淬火前事先准备5．5．2 根据铸件特点和变形情况选择相应的矫正方法，矫正时用力不宜过猛，要缓慢均匀5．6 时效操作：5．6．1 需进行人工时效的铸件，应在淬火后尽快进行5．6．2 装炉时，炉温不得超过时效温度5．6．3 将自动控温仪表定温，然后送电加热，开动风扇5．6．4 保温时间到后，断开电源5．7 重复热处理：当热处理的铸件力学性能不符合要求时，可进行重复热处理，重复热处理的保温时间可酌情缩短，其次数不得超过两次5．8 技术安全 及其它：5．8．1 进行热处理操作时，操作者不得离开现场，切实注意观察温度和设备运转情况，穿戴好防护用品，做好原始记录5．8．2 在装炉和出炉前，必须切断电源6 热处理质量检查：6．1 检查方法及项目：6．1．1 目视检查：观察工件的表面状况，目的在于发现是否有共晶体的析出物引起的表面起泡、氧化变黑以及翘曲变形和裂纹等6．1．2 尺寸检查：检查铸件的变形程度，尺寸是否符合规定的精度等级6．1．3 荧光检查：表面裂纹、铸造缺陷：气孔、缩孔、夹渣和疏松等6．1．4 力学性能检查：检查单铸试棒或铸件本体的抗拉强度、伸长率或硬度是否符合技术标准 > 标准 要求。
6．1．5 金相检查：取试样，检查是否过烧和强化相是否溶解完全等6．2 热处理缺陷及消除方法：6．2．1 热处理缺陷分类：力学性能不合格、淬火不均匀、变形、裂纹及过烧6．2．2 热处理缺陷产生的原因及消除方法见表4：表 4 热处理缺陷及其消除方法缺陷类型形成原因消除方法力学性能不合格：表现为退火状态δ5 偏低；固溶处理状态 бb 和 δ5不合格； 时效后的бb 和 δ5 不合格1. 铸件退火时， 退火温度偏低或保温时间不足，或冷却速度太快；2. 固溶处理时， 温度过低或保温时间不够或淬火转移时间过长或淬火水温过高；3. 不完全人工时效和完全人工时效温度偏高或时间过长而造成бb 高而 δ51. 再次退火， 提高温度， 或者延长保温时间，或严格随炉冷却；2. 将固溶温度提高到上限范围，或延长保温时间，尽量缩短淬火转移时间，或在保证淬火不变形不开裂的情况下降低淬火水温，或更换淬火介质，用“ CL -1”有机淬火介质；3. 再次固溶处理后调整时效的温度和时间；不合格，温度低而时间短使бb 低而δ5 偏高；4. 合金化学成分的偏差，如主要成分偏上限4. 根据具体化学成分，重复热处理时调整热处理规范，并对下批铸件调整化分成分。
淬火不均匀： 表现在铸件厚大部位拉伸性能低， 硬度低，甚至不合格铸件局部加热和冷却不均，如厚大部位和薄小的部位加热和冷却不一，厚、大部位热透慢，冷却慢1. 重新进行热处理，使厚大部位处于炉内的高温区，或延长保温时间；2. 使厚大部位先下水冷却；3. 更换淬火介质，改用有机淬火介质4. 铸件上涂涂料，使得均匀加热和冷却变形：表现在热处理及随后的机械加工中铸件出现的形状和尺寸变化1. 加热速度过快；2. 冷却太激烈；3. 壁厚差大；4. 装料方法不当，下水方式不对1. 降低升温速度；2. 更换冷却介质，或提高介质温度或采用等温淬火；3. 壁厚或壁薄部位涂涂料；4. 采用适当夹具，选择正确的下水方向；5. 选择最合适的化学成分裂纹：表现在经热处理后的铸件上出现裂纹， 或者肉眼可见， 或者荧光检验发现1. 加热速度过快；2. 淬火冷却太激烈；3. 壁厚差大；4. 装料方法不对；5. 化学成分不正确，如ZL205A合金 Cd含量偏高1. 降低升温速度；2. 更换冷却介质，或提高介质温度或采用等温淬火；3. 壁厚或壁薄部位涂涂料；4. 采用适当夹具，选择正确的下水方向；5. 选择最合适的化学成分过烧：表现为铸件局部熔化产生表面结瘤；力学性能, 特别是 δ5 下降；金相组织中出现复熔物等。
1. 低熔点杂质元素含量偏高，如Al-Cu系合金中的Si 和 Mg偏高；2. 不均匀地加热和加热过快，使工件局部加热温度超过过烧温度；3. 工件区的温度局部超过过烧温度；4. 测量和控温仪表失灵，使炉内温度过高1. 选用合格炉料；2. 选用合理的升温速度；3. 分段加热；4. 定期校测炉内各加热区的温度，使之不大于±5℃，个别偏高的部位不予装料；5. 定期校正仪表， 保证测温和控温准确无误7 相关记录7．1 《热处理操作原始记录》2010-004-01 1 定义及其目的热处理就是选用某一热处理规范，控制加热速度 ，升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金组织其主要目的是：提高力学性能，增强耐腐性能，改善加工性能，获得尺寸的稳定性2 热处理工艺分类2．1 退火：2．1．1 定义：退火就是将铝合金铸件加热到较高温度（一般300℃左右），保温一定时间，随炉冷却到室温的工艺2．1．2 目的：消除内应力，稳定尺寸，减少变形，增大塑性2．2 固溶处理：2．2．1 定义：固溶处理就是把铸件加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却。
2．2．2 目的：提高铸件的强度和塑性，改善合金的耐腐蚀性能2．3 时效处理：2．3．1 定义：时效处理就是将铸件加热到某一温度，保温一定时间后出炉，在空气中缓慢冷却到室温的工艺2．3．2 分类：2．3．2．1 不完全人工时效：它是采用比较低的时效温度或较短的保温时间，目的是为了获得优良的综合力学性能，即比较高的强度，良好的塑性和韧性2．3．2．2 完全人工时效：它是采用较高的时效温度和较长的保温时间目的：获得最大的硬度，即得到最高的抗拉强度2．3．2．3 过时效：它是加热到更高温度下进行目的：得到好的抗应力腐蚀性能或比较稳定的组织和几何尺寸3 热处理状态代号及意义参见下表：表 1 热处理状态代号、名称及特点代号热处理状态名称目的T1 人工时效提高硬度，改善加工性能，提高 ZL104、ZL105 等合金的强度T2 退火消除内应力， 消除机加工引起的加工硬化，提高尺寸稳定性及增加合金的塑性T4 固溶处理。
