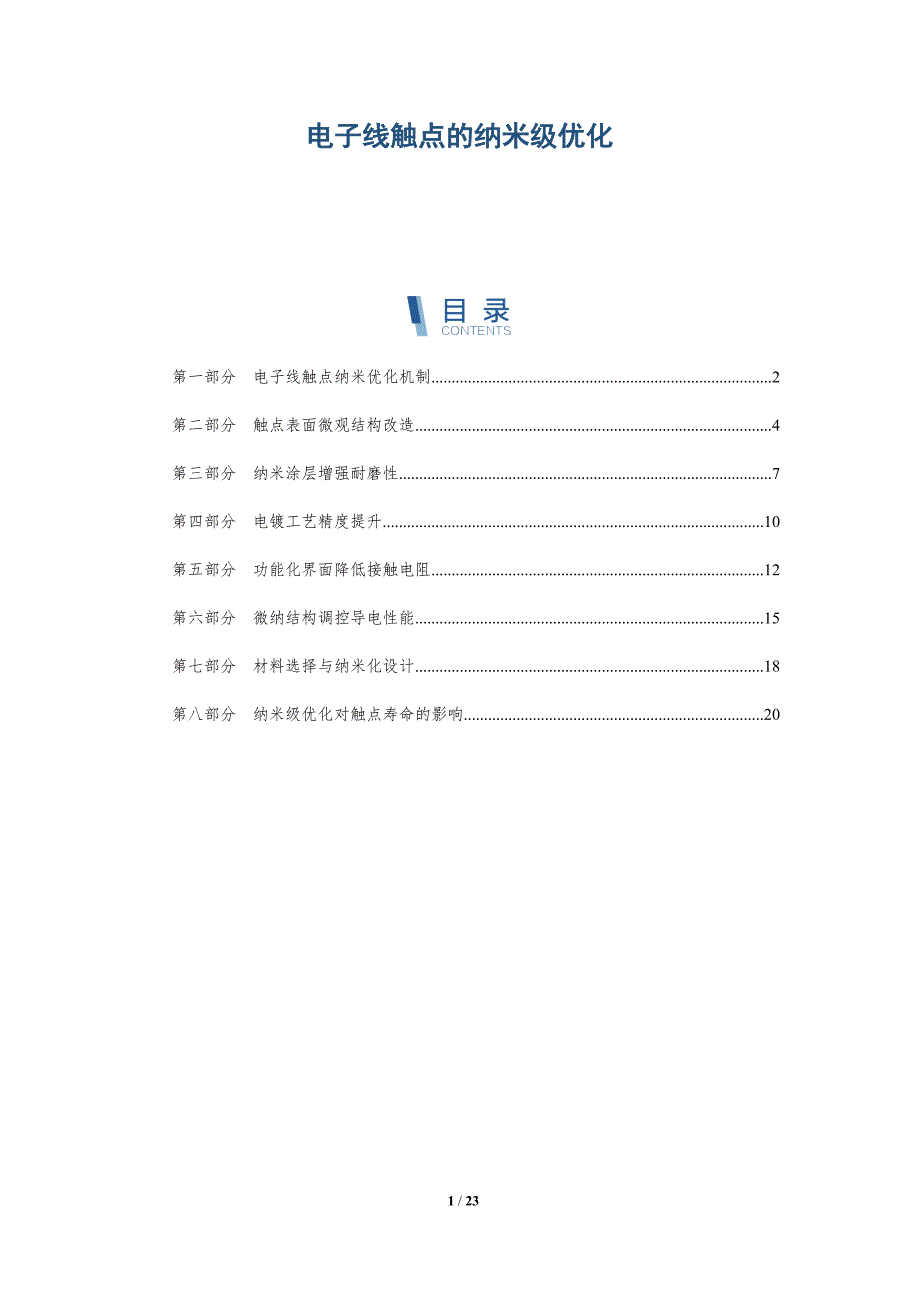

电子线触点的纳米级优化 第一部分 电子线触点纳米优化机制 2第二部分 触点表面微观结构改造 4第三部分 纳米涂层增强耐磨性 7第四部分 电镀工艺精度提升 10第五部分 功能化界面降低接触电阻 12第六部分 微纳结构调控导电性能 15第七部分 材料选择与纳米化设计 18第八部分 纳米级优化对触点寿命的影响 20第一部分 电子线触点纳米优化机制关键词关键要点纳米级表面改性1. 通过物理或化学沉积方法在触点表面引入纳米级材料，改变其表面特性，如电阻率、硬度和润湿性2. 纳米材料的特殊形貌和结构，如纳米粒子、纳米棒和纳米线，提供更大的表面积和更多的活性位点，从而增强表面接触3. 纳米改性层可以有效保护触点表面免受氧化、腐蚀和磨损，延长其使用寿命纳米级结构设计1. 利用纳米加工技术，设计和制造具有特定几何特征和尺寸的触点结构，如微观针、纳米级凸台和沟槽2. 纳米级结构可以优化触点与互连材料之间的机械互锁，提高接触稳定性和抗拔脱能力3. 通过调节纳米结构的尺寸和形状，可以定制触点的电阻率、电感和热阻，满足不同的电子设备和应用要求纳米级材料选取1. 精心挑选具有高导电性、耐热性和抗氧化性的纳米材料，如碳纳米管、石墨烯和金属纳米颗粒。
2. 纳米材料的成分、晶体结构和表面化学特性应与触点的基底材料相匹配，形成稳定的界面3. 纳米材料的直径、长度和分布应经过优化，以平衡接触电阻和机械强度纳米级界面优化1. 通过等离子处理、化学键合或原子层沉积等技术，优化触点与纳米改性层或互连材料之间的界面2. 界面优化可以消除界面缺陷、降低界面电阻，并提高触点连接的可靠性3. 纳米级界面改性可以增强界面处的应力分散能力，防止触点在高频或高电流条件下失效纳米级工艺技术1. 采用纳米光刻、电子束刻蚀和气相沉积等先进工艺技术，实现纳米级触点结构的精密制造2. 纳米工艺技术的进步使得触点尺寸和表面特征进一步精细化，从而提高触点的性能和集成度3. 纳米工艺技术的标准化和可控性为大规模生产高性能电子触点奠定了基础纳米级表征与分析1. 利用扫描电子显微镜、原子力显微镜和X射线衍射等纳米级表征技术，对触点表面形貌、结构和成分进行全面表征2. 通过电学测量和可靠性测试，评估纳米优化后的触点性能，包括接触电阻、热阻和使用寿命3. 纳米级表征与分析有助于建立纳米优化与触点性能之间的关系，指导优化策略的改进电子线触点纳米优化机制电子线触点纳米优化是通过在纳米尺度上对触点材料和结构进行改性，以提高其电气、机械和热性能。
它涉及各种技术，包括：表面改性：* 镀层：在触点表面覆盖一层导电、耐腐蚀或其他功能性材料，如金、镍或氧化物 钝化：形成一层保护性氧化物或氮化物层，以防止氧化和腐蚀 涂层：应用一层润滑剂或摩擦减小剂，以降低接触电阻和磨损纳米结构优化：* 纳米线和纳米管：使用具有高导电性和高强度比的纳米线或纳米管来增强触点导电性 纳米粒子：引入纳米粒子，如金属、氧化物或碳纳米管，以提高触点的导电性、耐磨性和抗拉强度 纳米级表面粗糙化：通过蚀刻或激光烧蚀形成纳米级表面粗糙度，以增加触点接触面积和减小接触电阻材料优化：* 合金化：将两种或多种金属合金化以形成具有特定性能的复合材料例如，镍-金合金具有高的导电性、抗腐蚀性和耐磨性 复合材料：结合不同材料以创造具有独特性能的复合材料例如，银-碳纳米管复合材料具有高导电性、低接触电阻和高耐磨性 新型材料：探索使用新型材料，如石墨烯、氮化硼和过渡金属二硫化物，以实现优异的导电性、耐高温性和耐磨性优化机制：这些纳米优化技术通过以下机制提高触点性能：* 增加接触面积：纳米结构和表面粗糙化增加触点之间的接触面积，从而降低接触电阻 提高导电性：导电材料和结构增强了触点的电荷传输能力，从而提高了导电性。
减小接触应力：纳米级表面改性和其他优化技术可减小接触应力，减少磨损和早期失效风险 保护触点：表面改性和钝化保护触点免受氧化、腐蚀和其他环境因素的影响 摩擦减小：润滑剂和摩擦减小剂减少了接触表面的摩擦，从而降低了接触电阻和磨损通过这些机制，纳米级优化显着提高了电子线触点的电气、机械和热性能，从而延长其使用寿命、提高可靠性并提高整体系统性能第二部分 触点表面微观结构改造关键词关键要点【触点微观形貌调控】1. 利用纳米级制造技术，如聚焦离子束（FIB）、电子束刻蚀等，创建具有特定尺寸、形状和纹理的微观结构，优化触点表面形貌2. 通过引入多尺度结构，如纳米晶粒、纳米线和纳米柱，增强触点与配对金属之间的机械互锁和摩擦力3. 通过控制微观结构的尺寸和取向，调节触点的导电性、耐磨性和抗氧化能力，满足不同应用场景的要求触点表面纳米涂层】触点微观改造提高线触点的性能的关键在于对其微观结构进行改造，优化电接触的界面状态以下总结了《线触点的纳米级优化》中提出的触点微观改造技术：1. 纳米复合材料涂层纳米复合材料涂层通过在触点表面引入纳米颗粒，形成具有更高导电性、硬度和耐磨性的复合层常见的纳米复合材料包括：- 银-石墨稀片复合物：改善导电性，减少电阻和接触热。
金-氧化石墨复合物：增强耐磨性和抗氧化性 银-碳纳米管复合物：提高柔性和抗冲击性2. 纳米结构化表面通过刻痕、氧化或腐刻等方法，在触点表面制造微米或纳米尺度的结构这些结构可以增加接触面积，并提供纳米级锁扣效应，从而增强接触稳定性 纳米线/纳米柱结构：垂直于接触表面的纳米线或纳米柱可以增加接触面积，降低接触电阻 微沟槽结构：平行于接触方向的微沟槽可以增加接触点数量，提高电流通过能力 纳米孔结构：类似于蜂箱状结构的纳米孔可以储存电荷载流子，从而改善触点的自恢复能力3. 纳米级合金化通过将纳米尺寸的合金粒子引入触点基底，形成具有优异电接触性能的合金化层合金粒子可以降低接触电阻，提高耐磨性和防腐性 银-铜合金：提高导电性和耐磨性 金-银合金：降低接触电阻和改善抗氧化性 银-氧化 indien 合金：形成耐磨的氧化层，降低接触电阻4. 纳米级薄膜沉积通过物理气相沉积（PVD）、化学气相沉积（CVD）或分子束外延（MBE）等技术，在触点表面沉积一层纳米级薄膜这些薄膜可以改善导电性，降低接触电阻，并保护触点免受腐 erosion 和氧化 金薄膜：具有非常高的导电性和可延展性 氧化 indien 薄膜：形成绝缘层，防止触点氧化和腐 erosion 。
碳纳米管薄膜：提高导电性，并提供耐磨性和抗冲击性5. 纳米级电极通过光刻、电沉积或其他方法，在触点表面制造纳米尺寸的电极这些电极可以集中电荷载流子，从而降低接触电阻并提高电流通过能力 纳米级尖端电极：具有很高的电场集中效应，可以提高介电击穿强度 纳米级阵列电极：增加接触面积，降低接触电阻 纳米级多孔电极：提供高表面积，有利于电化学反应6. 纳米级涂层通过溶胶-凝胶法、电泳沉积或电化学沉积等方法，在触点表面形成纳米级涂层这些涂层可以润湿触点表面，降低摩擦系数和接触热，并改善触点的自恢复能力 碳化物涂层：具有高硬度和耐磨性 氧化物涂层：形成绝缘层，防止触点氧化和腐 erosion 润湿剂涂层：降低摩擦系数和接触热通过这些纳米级改造技术，可以有效优化线触点的微观结构，提高其导电性、耐磨性、抗氧化性和自恢复能力，从而显著提升线触点的性能和可靠性第三部分 纳米涂层增强耐磨性关键词关键要点主题名称：纳米涂层赋予超硬度和耐磨性1. 纳米涂层，如氮化钛（TiN）、氮化铬（CrN）和氮化硼（BN），具有极高的硬度，远高于基底金属它们通过在表面形成一层陶瓷状防护层，显著提高抗划伤、磨损和腐蚀的性能2. 涂层工艺，如物理气相沉积（PVD）和化学气相沉积（CVD），可精确控制涂层的厚度、组成和微观结构，从而定制其机械性能和耐磨性。
3. 超硬纳米涂层已被广泛应用于各种工业领域，如切削刀具、钻头、轴承和密封件，以延长使用寿命，减少维护成本，并提高生产效率主题名称：纳米涂层改善润滑性纳米涂层增强耐磨性随着电子设备小型化和轻量化的发展，电子线触点面临着更高的机械和电气要求耐磨性是触点的重要性能指标，至关重要纳米涂层技术因其优异的硬度、耐磨性和低摩擦系数而被广泛应用于电子线触点原理纳米涂层是厚度在100纳米以下的薄膜材料，通过物理或化学方法沉积在基体表面通过引入纳米尺度的结构和元素，可以大幅度提高基体的耐磨性常见涂层材料用于触点耐磨性增强的纳米涂层材料主要包括：* 金刚石类纳米碳涂层（DLC）：以其极高的硬度（> 70 GPa）和低摩擦系数（< 0.1）而著称 氮化钛（TiN）：是一种硬质陶瓷涂层，具有良好的耐磨性和耐腐蚀性硬度可达 2000 HV 氮化铬（CrN）：与TiN类似，是一种硬质陶瓷涂层，但具有更高的硬度（2400 HV）和更好的耐氧化性 复合纳米涂层：结合不同材料的优点，如TiAlN、TiCN等，可进一步提高耐磨性和其他性能增强机制纳米涂层增强耐磨性的机制主要包括：* 高硬度：纳米涂层的硬度远高于基体材料，有效抵御磨粒磨损。
低摩擦系数：纳米涂层表面光滑，摩擦系数低，减少摩擦产生的热量和磨损 润滑作用：某些纳米涂层，如DLC，具有自润滑性，可以在磨损过程中形成保护层，降低摩擦和磨损 抗微动磨损：纳米涂层的晶粒细小，能够抑制微动磨损的发生应用与效果纳米涂层技术已广泛应用于电子线触点，特别是高频、大电流和高可靠性要求的场合研究表明，纳米涂层可以显著提高触点的耐磨寿命：* DLC涂层可以将触点的磨损寿命延长10倍以上 TiN涂层可以将触点的耐磨寿命延长5倍以上 复合纳米涂层可以比单一纳米涂层提供更高的耐磨性工艺与注意事项纳米涂层的沉积工艺包括物理气相沉积（PVD）和化学气相沉积（CVD）PVD工艺具有沉积速率高、膜层致密等优点，而CVD工艺可以沉积更厚的膜层和复杂的结构在选择和应用纳米涂层时，需要考虑以下因素：* 涂层材料的耐磨性和摩擦系数* 基体材料的相容性* 沉积工艺的适用性* 成本和生产效率展望随着纳米技术的发展，新的纳米涂层材料和沉积技术不断涌现未来，纳米涂层技术在电子线触点领域的应用将更加广泛，为电子设备提供更长寿命和更可靠的连接第四部分 电镀工艺精度提升关键词关键要点电镀工艺精度提升主题名称：纳米级电镀技术1. 利用纳米级沉积技术，实现电镀层厚度和均匀性的精细控制，确保触点连接处的可靠性和低接触电阻。
2. 通过优化电镀工艺参数（例如温度、电流密度、电解液浓度），提高晶粒细化度，增强电镀层机械强度和耐磨性3. 应用纳米结构模板或种子层技术，实现电镀层表面形貌的定向控制，优化触点界面接触主题名称：微细结构电镀电镀工艺精度提升电子线触点的电镀工艺精度直接影响着触点的性能和可靠性为了满足不断提升的电子产品性能要求，提高电镀工艺精度至关重要电镀厚度控制电镀厚度是影响触点接触电阻、耐磨性和使用寿命的关键因素精确控制电镀厚度需要采用先进的电镀设备和工艺 脉冲电镀技术：利用电流脉冲来控制电镀速度。
