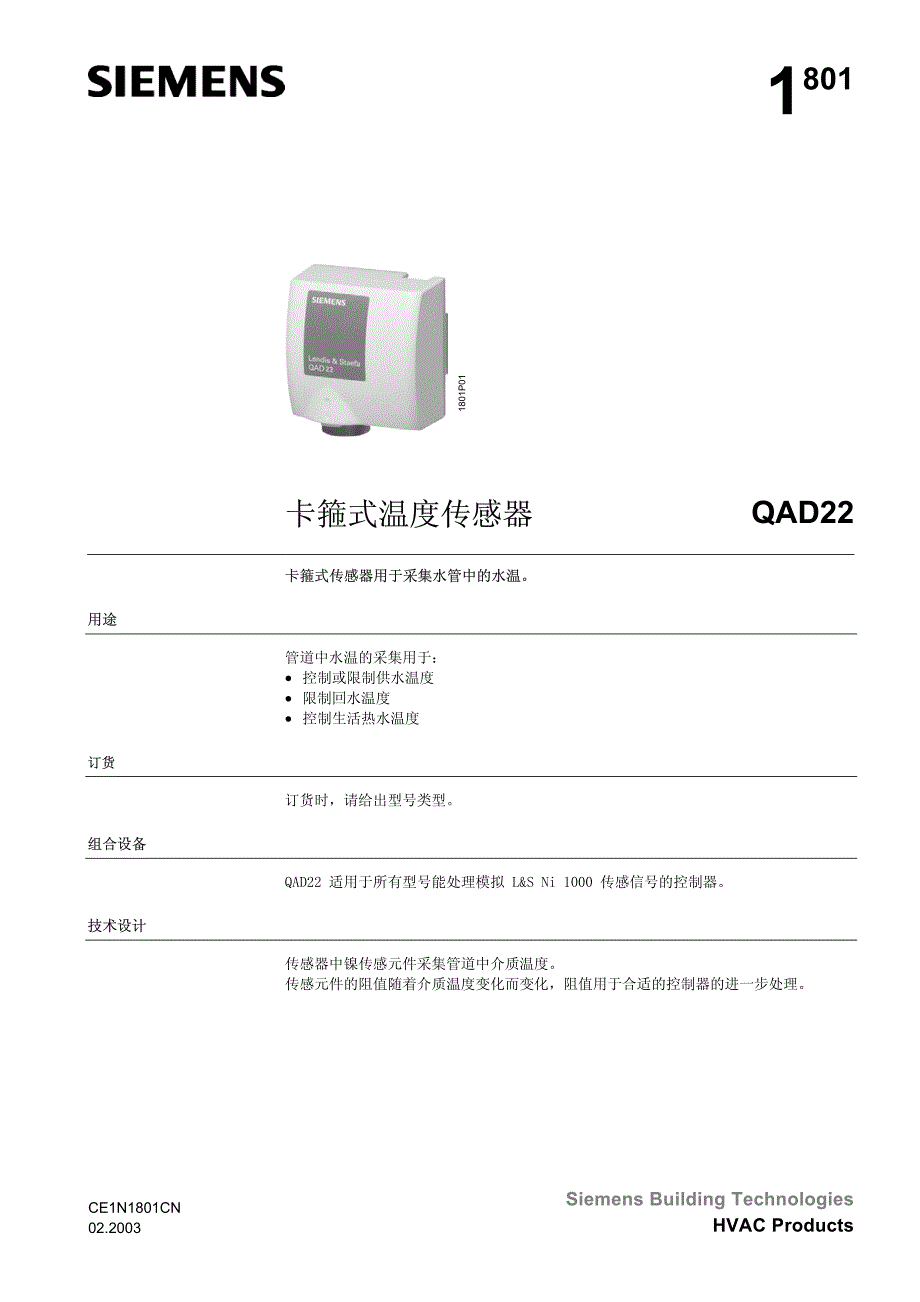

1801卡箍式温度传感器卡箍式温度传感器 QAD221801P01 卡箍式传感器用于采集水管中的水温 卡箍式传感器用于采集水管中的水温 用途用途 管道中水温的采集用于： • 控制或限制供水温度 • 限制回水温度 • 控制生活热水温度 订货 订货 订货时，请给出型号类型 组合设备组合设备 QAD22 适用于所有型号能处理模拟 L&S Ni 1000 传感信号的控制器 技术设计技术设计 传感器中镍传感元件采集管道中介质温度 传感元件的阻值随着介质温度变化而变化，阻值用于合适的控制器的进一步处理 CE1N1801CN 02.2003 Siemens Building Technologies HVAC Products敏感元件敏感元件 −40 −30 −20 −100102030405060708090 100 110 120 13018001600140012001000800600R [Ω]ϑ ϑ []癈1801D01特性 −40 −30 −20 −100102030405060708090 100 110 120 1301.51.00.50.0−0.5−1.0−1.5∆ϑ∆ϑ [K]ϑ ϑ []癈1801D02精度 图例 R 电阻值 Ω ϑ 温度 °C ∆ϑ 温差 K 机械设计机械设计 卡箍式温度传感器包括下面部件： • 两部分塑料外壳，包括接线端子底板、金属环和可拆卸盖板(卡箍式设计) • 带有传感元件的耦合片可以灵活弯曲，适应于管道表面 • 用于管径从15...140 mm的安装夹(可调卡箍带) 卸掉盖板后能连接接线端子，引入线口由金属环作成(没有减压材料)。
如果需要，金属 环由引入线塞栓Pg11来替代 2/4 Siemens Building Technologies 卡箍式温度传感器 QAD22 CE1N1801CN HVAC Products 02.2003 技术数据技术数据 温度范围 −30...+130 °C 敏感元件 L&S Ni 1000 (薄层元件) 时间常数t63 2 s (参考管道表面) 测量精度 见 “ 精度 “图 测量介质 水、其它液体 测量和输出类型 被动的 通用传感器数据 防护等级 EN 60 529， IP 42 安全等级 EN 60 730 ，III 级 防护等级 安全等级 螺钉 最大1x 2.5 mm2 线缆引入 引入线塞栓 Pg 11 金属环适用于线径为5.5...7.2 mm 线缆 能匹配 允许线长 参考控制器技术资料 电气连接 运行 气候条件 温度 (外壳) 湿度 (外壳) 符合 IEC 721-3-3 等级 3K5 –5...+50 °C 5...95 % r.h. 运输 气候条件 温度 湿度 机械条件 符合IEC 721-3-2 等级 2K3 –25...+70 °C <95 % r.h. 等级 2M2 环境条件 底板 PA-GF35 盖板 ASA Luran S 可调卡箍带 不锈钢 包装 厚纸板 材料 底板 银灰, RAL 7001 盖板 浅灰, RAL 7035 颜色 没有包装 有包装 0.072 kg 0.083 kg 重量 工程注意事项工程注意事项 允许线长取决于传感器使用的控制器类型。
它们被指定在相应控制器的技术资料中. 安装注意事项安装注意事项 根据应用，传感器必须按下列要求安装： • 用于供水温度控制： 在供热环路上： − 如果水泵安装在供水管上，传感器直接安装在水泵后面 − 如果水泵安装在回水管上，传感器安装在混合阀后的1.5～2 m处 • 用于回水温度限制： 传感器应安装在能准确采集所限定温度的回水管上 传感器安装位置必须是水完全混合处 管道在传感器附近不能被保温层覆盖 传感器安装位置应该是线缆不从上面穿入 3/4 Siemens Building Technologies 卡箍式温度传感器 QAD22 CE1N1801CN HVAC Products 02.2003 1801Z08~100 mm允许安装位置 不允许安装位置 安装说明印在包装箱上 内部接线图内部接线图 BM1801G01连接线可以相互交换 尺寸尺寸 (单位 mm) 20 ∅ 4,522,2606067∅ 5,5...91801M0142,2∅ 15...140114/4 Siemens Building Technologies 卡箍式温度传感器 QAD22 CE1N1801CN HVAC Products 02.2003 。
