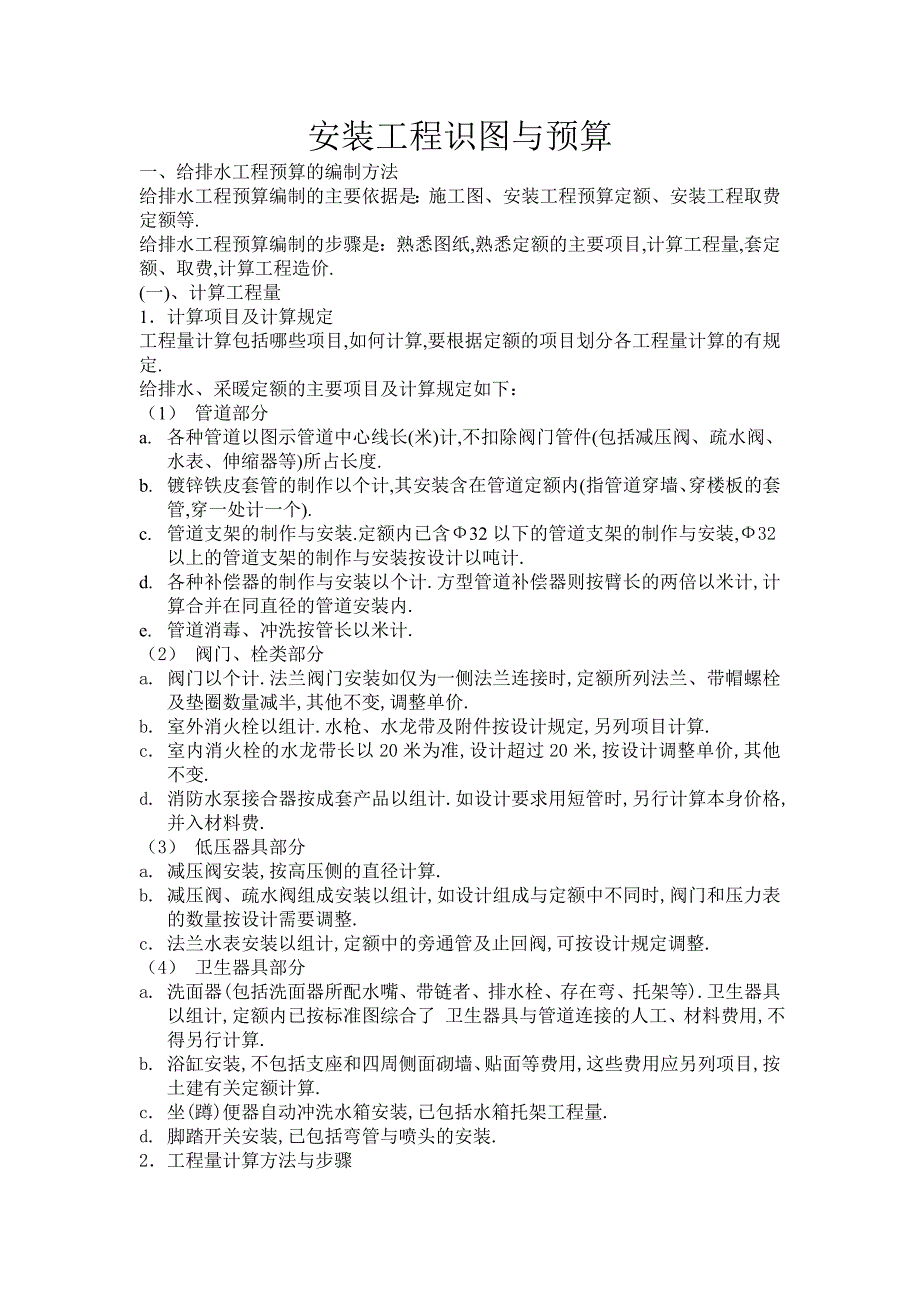

安装工程识图与预算一、 给排水工程预算的编制方法给排水工程预算编制的主要依据是：施工图、安装工程预算定额、安装工程取费定额等.给排水工程预算编制的步骤是：熟悉图纸,熟悉定额的主要项目,计算工程量,套定额、取费,计算工程造价.(一)、计算工程量1．计算项目及计算规定工程量计算包括哪些项目,如何计算,要根据定额的项目划分各工程量计算的有规定.给排水、采暖定额的主要项目及计算规定如下：（1） 管道部分a. 各种管道以图示管道中心线长(米)计,不扣除阀门管件(包括减压阀、疏水阀、水表、伸缩器等)所占长度.b. 镀锌铁皮套管的制作以个计,其安装含在管道定额内(指管道穿墙、穿楼板的套管,穿一处计一个).c. 管道支架的制作与安装.定额内已含Ф32以下的管道支架的制作与安装,Ф32以上的管道支架的制作与安装按设计以吨计.d. 各种补偿器的制作与安装以个计.方型管道补偿器则按臂长的两倍以米计,计算合并在同直径的管道安装内.e. 管道消毒、冲洗按管长以米计.（2） 阀门、栓类部分a. 阀门以个计.法兰阀门安装如仅为一侧法兰连接时,定额所列法兰、带帽螺栓及垫圈数量减半,其他不变,调整单价.b. 室外消火栓以组计.水枪、水龙带及附件按设计规定,另列项目计算.c. 室内消火栓的水龙带长以20米为准,设计超过20米,按设计调整单价,其他不变.d. 消防水泵接合器按成套产品以组计.如设计要求用短管时,另行计算本身价格,并入材料费.（3） 低压器具部分a. 减压阀安装,按高压侧的直径计算.b. 减压阀、疏水阀组成安装以组计,如设计组成与定额中不同时,阀门和压力表的数量按设计需要调整.c. 法兰水表安装以组计,定额中的旁通管及止回阀,可按设计规定调整.（4） 卫生器具部分a. 洗面器(包括洗面器所配水嘴、带链者、排水栓、存在弯、托架等).卫生器具以组计,定额内已按标准图综合了 卫生器具与管道连接的人工、材料费用,不得另行计算.b. 浴缸安装,不包括支座和四周侧面砌墙、贴面等费用,这些费用应另列项目,按土建有关定额计算.c. 坐(蹲)便器自动冲洗水箱安装,已包括水箱托架工程量.d. 脚踏开关安装,已包括弯管与喷头的安装.2．工程量计算方法与步骤工程量计算的先后顺序应考虑：其一,根据工程量的主次,主要的先算、次要的后算;其二,根据图纸的难易程度,复杂图应按图按系统、逐张图地逐项工程量一次统计出来,然后分项、分规格汇总在一起,以防遗漏和重复计算.a. 卫生器具工程量：分别计算各种型号、规格,均以套或个计,如洗面器、坐(蹲)便器等看平面图、系统图计算.b. 给水钢管工程量：室内和室外分别计算,因为定额单价不同.室内外的划分,以水表井为界(或阀门井为界),其内为室内,其外为室外.无水表或阀门井时,以外墙外皮1.5米 处为界,按不同规格(DN15、DN20等)和不同接口(丝接、焊接),以管道中心延长米计算,管道上的阀门、管件所占长度不扣除.长度按平面图和系统图标注尺寸计算,当画图比例准确时,也可用比例尺量尺寸.给水一般用的是镀锌钢管.c. 排水管工程量：室内和室外分别计算,室内外的划分以出户后第一个检查井为界,其内为室内.排水管工程量按不同材料(铸铁管、缸瓦管、塑料管)、不同型号和规格(DN50、DN75、DN100等)、不同接口方式(水泥接口、石棉水泥接口)分别以延长米计算,不扣除接头零件(三通、弯头等)所占长度,到检查处算至检查井中心线.地上管、埋地管理工作应分别计算,因为计算油漆时以管子延长米为基础,而地上和地下油漆做法不同.d. 阀门、水表工程量：分不同材料、不同规格分别计算,单位为个(套).阀门分闸阀、截止阀,接口分螺纹连接和法兰连接.e. 排水器具工程量：包括排水栓、地漏、扫除口,分别按不同规格以个计算.f. 管道油漆工程量：根据管道长度和每米油漆面积,分别计算给水管、排水管的不同油漆做法的油漆面积.不同管径管道的油漆面积如表所示.每米管道油漆面积管径(㎜)15202532405075100125150油漆面积(㎡)焊接管0．070．080．1050．1330．150．190.240.28铸铁管0.2540.360.490.560．62g. 脚手架费、超高增加费等：按定额规定计算.h. 其他直接费：如冬雨季、夜间施工增加费.(二)安装工程定额、单价估价表及其套用安装定额有全国统一定额和地方单位估价表两种.《全国统一安装工程预算定额》共有12个分册,其内容包括：第一册：机械设备安装工程第二册：电气设备安装工程第三册：热力设备安装工程第四册：炉窑砌筑工程第五册：静置设备与工艺金属结构制作安装工程第六册：工业管道工程第七册：消防及安全防范设备安装工程第八册：给排水、采暖、燃气工程第九册：通风空调工程第十册：自动化控制仪表安装工程第十一册：刷油、防腐蚀、绝热工程第十二册：建筑智能化系统设备安装工程.每一分册的首页有总说明,说明本册主要内容、定额应用、定额调整和换算规定、各项费用系数等.每一分部工程前页有说明,说明本分部定额使用范围、界线划分、本分部定额包括工作内容等.每个分部中列有若干分项了 目.每个子目有定额编号、单位、基价(其中包括人工费、材料费、机械费)、人工定额、材料定额、机械台班定额.(三)安装工程费用定额a．预算定额基价.预算定额主要是确定消耗在工程基本构成要素上(工程子目)的人工、材料、机械台班消耗量.但是,在编制预算定额时也按编制定额地点的人工单价、材料预算单价、机械台班单价,计算工程子目的预算单价,这个单价称为基价、基价主要作为定额编制机构所辖区域的统一参考基本价格,实际上也是定额编制地(中心城市)的“单位计价表”的单价.b.执行定额地区,根据预算定额中的“三量”标准与该地区的相应三个单价相结合计算出来的工程子目预算价格,称为工程预算单价,或称为计价表单价,单位估价表单价等.计价表单价是定额执行地区的工程预算造价的参考标准,地区性很强,不能跨地区使用.c.预算定额与单位计价表的关系.预算定额是三个消耗量的标准,执行地区根据这三个标准,用本地区的相应“三个价”编制出该地区的单位工程计价表.所以预算定额是计价表编制的依据,而计价表是量与价结合的产物.2．安装工程预算定额基价的组成(1)预算定额基价.预算定额基价是预算定额中的三量在定额编制中心地区的货币形态表现.表达式如下：预算定额基价=人工费+材料费+机械费(2)基价组成部分的确定.a.定额人工费.指直接从事安装工程施工工人(包括现场内水平及垂直运输等辅助工人和机械操作工人)完成单位子目工程所开支的各项费用之和.表达式如下：定额人工费=子目消耗的工日总数×相应等级日工资标准b.定额材料费.是消耗在单位工程子目上的材料、零件、配件消耗量及周转材料的摊销量,按相应价格计算的费用之和.安装工程把材料分为计价材料和未计价材料,表达式如下：定额材料费=计价材料费+未计价材料费其中：计价材料费=∑(子目材料消耗量×相应材料预算单价); 未计价材料=子目未计价材料消耗量×材料单价.c.定额机械台班费.指完成单位工程子目生产中所使用的各种施工机械所发生的台班费用之和.表达式如下：定额机械台班费=∑(子目机械台班消耗量×相应机械台班单价)取费事项：A． 实体项目综合基价合计B． 措施项目综合基价合计C． 造价调整D． 规费E． 税金F． 工程总造价.第二节、 采暖工程采暖系统组成：采暖系统包括：散热器、热水管道、回水管道、开关阀门、放气阀门、管道配件、减压阀、除污设备等.采暖工程预算的编制方法预算编制方法步骤为：计算工程量,套定额,取费,计算总费用.（一） 计算工程量1． 散热器,以片数或以组数为单位计算,根据系统图统计数量.2． 焊接钢管,分不同管径的长度以米为单位计算.长度按管道中心线长,不扣除阀门、管件所占的长度.管件(三通、弯头等)也不另行计算.按系统图计算或用比例尺量算.3． 阀门、自动排气阀、手动放风门、集气罐,以个计.按系统图中的表示符号或说明计算.4． 刷油、保温,根据以上算出来的散热器和钢管的数量,按油漆、保温工程计算.5． 计算管道支架的数量、重量(㎏),穿墙管、穿楼板管的个数以不同管径分别计算.6． 组装暖气片用的对丝、补芯等零件已含在暖气片定额内,不另列项目计算.(二)填写预算表,套定额采暖定额同给排水定额一样,均系国家统一安装定额,由地方编制单位估价汇总表,其主要分项有：焊接钢管安装,阀门安装,散热器安装,管道油漆、保温,管道支架制作、安装、油漆等.编制预算要使用当地最新的《单位估价汇总表》.（三） 取费,计算总费用采暖费用构成也是将实体项目综合基价合计,措施项目综合基价合计;根据合同规定方式计算造价调整;以上述三项为基数取费,算出规费;再根据以上所有为基数得出税金,最后合计即为工程总造价.第三节 电气工程单项工程中的电气工程包括：变配电工程、动力工程、照明工程和通讯工程,这里主讲电气照明工程.（一） 电气照明工程内容组成电气照明工程包括进户电源、配电控制系统、配管、配线、照明器具、防雷接地等.（1） 进户电源：由接户线、支架瓷瓶、进户线和进户管组成（2） 配电控制系统：包括电力开关、熔断器、电表、母线和配电箱(板).各种设备安装在配电箱(板)上.（3） 配管、配线：包括穿线管的类型、走向和敷设方式,以及导线的型号、根数等.（4） 照明器具：包括各种灯具、开关、插座、电扇等.（5） 防雷接地：防雷包括避雷线(网)、避雷针和引下线;接地包括接地极和接地线(接地母线)（二） 电气照明工程预算的编制方法电气照明工程预算的编制步骤为：计算工程量,套定额,取费.A． 计算工程量1． 电源部分计算进户支架(横担含瓷瓶),分两线支架、四线支架以个计;计算接户线和进户线分不同型号、不同截面大小以米计;计算进户套管以个计(或进户管以米计).管、线要伸出墙外,规定管伸出墙外按0.2米计算,线伸出墙外按1.5米长计算.2． 配电部分配电部分包括配电盘、箱、板及其中的电器元件和配线.配电箱分成套定型产品和非成套定型产品两种.成套定型产品配电箱安装以台计,定额中已包括了 箱的制作和安装、箱内电器元件的安装及配线.非成套定型配电箱(板),要分别计算箱(板)的制作、安装和箱(板)内各电器元件的安装及箱(板)内配线.木配电箱的制作、安装按箱半周长分别以台计.木配电板制作以板面面积(㎡)计,安装以个计.配电箱(板)内的元件如开关、熔断器、电表等的安装按不同型号、规格以套或个计.箱(板)内的配线按各元件间的连接线的实际长度以 米计,也可简化为以箱半周长乘以配线根数计算.3． 配管敷设配管按不同管材(电线管、钢管、硬塑料管、半硬塑料管、金属软管)、不同安装方式(明装、暗装),分不同管径分别计算其延长米.配管工程量按图示延长米计算,包括绕梁、柱和上下垂直走向的长度.不扣除管路中间的接线盒、开关盒、灯头盒所占的长度,但接线盒、开关盒、灯头盒要另列项目计算其安装个数.4． 配线管内穿线分照明路和动力线路分别计算,按不同导线、不同截面以长度(米)为单位计算.截面面积4米㎡以上的照明线套动力线定额.管内穿线工程量按图示尺寸以延长米计算,为了 计算简便,可与配管计算同时进行,在配管长度的基础上计算配线的长度,即配线长=∑[配管工程量(米)×穿线根数].配线在连接设备时的预留长度如下表进行计算,注意进箱线。
