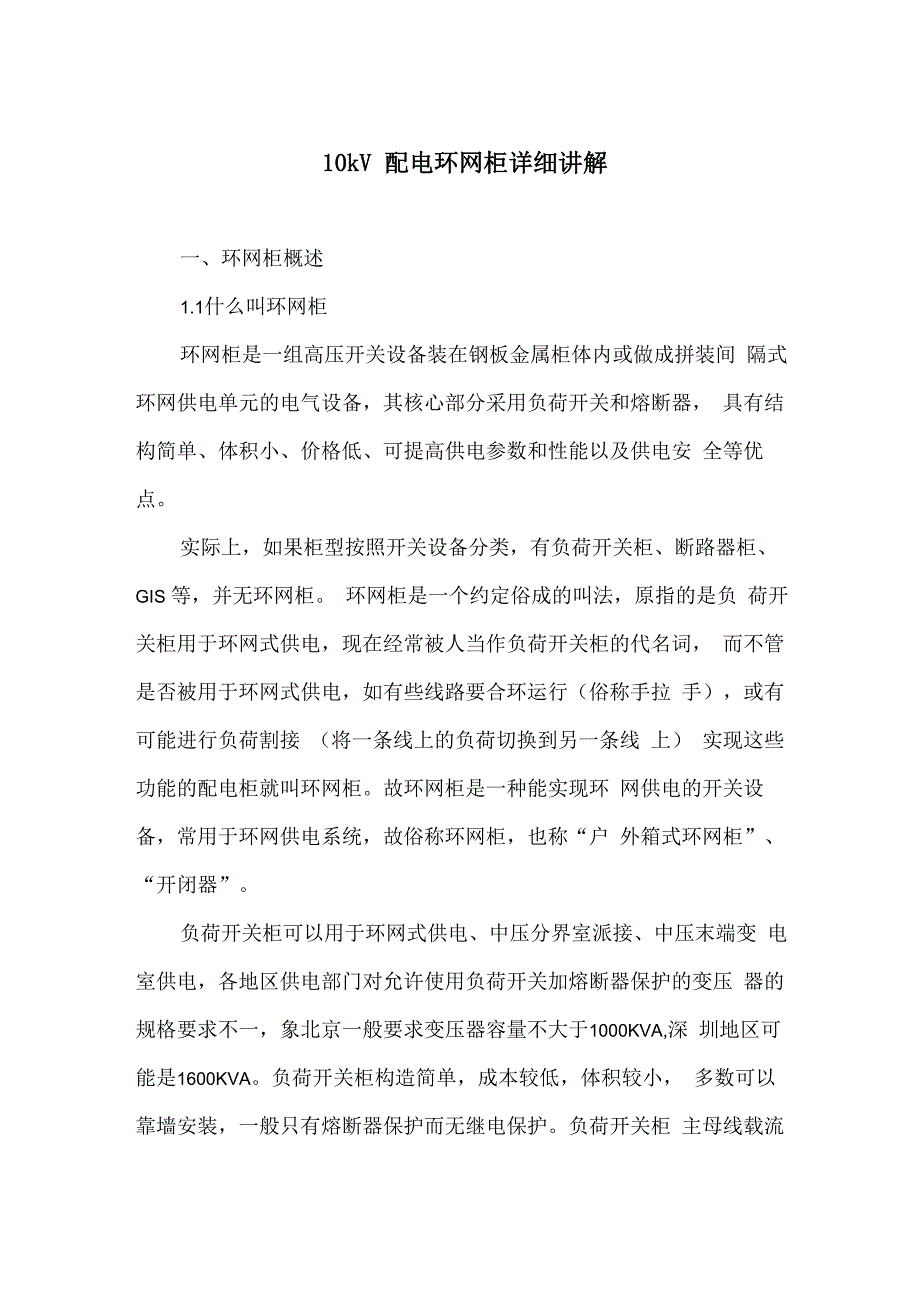

10kV 配电环网柜详细讲解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间 隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器， 具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安 全等优点实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、 GIS 等，并无环网柜 环网柜是一个约定俗成的叫法，原指的是负 荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词， 而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉 手），或有可能进行负荷割接 （将一条线上的负荷切换到另一条线 上） 实现这些功能的配电柜就叫环网柜故环网柜是一种能实现环 网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户 外箱式环网柜”、“开闭器”负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变 电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压 器的规格要求不一，象北京一般要求变压器容量不大于1000KVA,深 圳地区可能是1600KVA负荷开关柜构造简单，成本较低，体积较小， 多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜 主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于 等于630A （少数达到1700A），变压器柜（出线柜）额定电流（熔 断器）一般不大于125A，髙档负荷开关的转移电流可以达到2800A 部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等 灭弧方式，短路分断能力接近或达到开关柜水平环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一 定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网 供电和终端供电的重要开关设备1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美 式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝 缘式；根据户内外分户内环网和户外环网1.2.1 美式环网柜户外设计，体积小、免维护坚固的内壳体和外壳体，抗外力和防爆能力强，外壳采用不锈 钢或绿色箱体进出线电缆， 通过全封闭预铸式电缆连接件，安装简单，连接 可靠电缆附件采用美式欧式均可美式传统共箱式设计， 多路进出线在一个箱体中，结构紧凑， 可靠性髙开关组合方式灵活美式环网柜1.22 欧式环网柜1.2.2.1 共箱式欧式环网柜 环网柜的壳体由独立的功能小室组成 ，主母线、负荷开关、组 合电器单元都独立成室；环网柜的充气隔室用3.0mm不锈钢板用氩弧 焊焊接而成。
负荷开关及母线连接均密封在SF6气体里组合自由， 扩展方便1.2.2.2 气包式欧式环网柜独特的开关设计，使用不锈钢制成的负；荷开关壳体将柜体分为 不同的小室 组合自由，扩展方便负荷开关密封在 SF6 气体里 壳体使用不锈钢经冷锻压工艺加工而成，保证了产品的高质量欧式环网柜1.3 基本组成环网柜由一般由开关室、熔断器室、操动机构室和电缆室（底架） 四部分组成开关室由密封在金属壳体内的各个功能回路（包括接地开关和负 荷开关）及其回路间的母线等组成壳体由3mm冷轧钢板（或不绣钢 板）焊接而成每一个功能回路包括一台负荷开关和接地开关负荷 开关是由垂直运动的动触头系统和位于下端的静触头组成，开关合闸 时，动触头向下运动，负荷开关接通接地开关由动触刀和静触刀组 成，在弹簧运动过程中，接地开关快速接通开关室上部和后部开有 4个长方形装配工艺孔，环网柜的正面装有观察窗，可看到接地开关 的“分”、“合”位置在环网柜的后部装有防爆装置负荷开关采用压气内吹式结构，灭弧能力强，且不影响相间及对地绝缘，动、静触头均带有弧触头，大大提高了开断次数熔断器与负荷开关室构成变压器保护回路，高压限流熔断器装于 环氧浇注的绝缘壳体内，熔断器熔断后，弹出撞针，负荷开关分闸。
操动机构室位于环网柜正面，在每个功能回路中，负荷开关配有 人力（或电动）储能弹簧操动机构，接地开关配有人力储能弹簧操动 机构，面板上有分别用于负荷开关合闸操作和手动分闸旋转钮及接地 开关的分、合闸操作孔，负荷开关分、合闸位置指示灯和电动分、合 闸按钮，并设有模拟线、开关状态显示牌及加锁位置，负荷开关和接 地开关的操作具有联锁装置，以防止误操作1.4型号意义环网柜的型号应定义为：XGW/ND-12 （F或F・R） /630-20其中：X --箱式G --固定式W --户外N --户内F --主开关配负荷开关F • R --主开关配负荷开关一熔断器组合有的企业在最前面增加“H”，表明“环网”的意思1.5主要技术参数二、工作原理及结构2.1工作原理及特点环网环网是指环形配电网，即供电干线形成一个闭合的环形，供电电 源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配 电这样的好处是，每一个配电支路既可以从它的左侧干线取电源， 又可以从它右侧干线取电源当左侧干线出了故障，它就从右侧干线 继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供 电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说 却得到类似于双路供电的实惠，从而提高了供电的可靠性。
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）， 这台开关柜的母线同时就是环形干线的一部分就是说，环形干线是 由每台出线柜的母线连接起来共同组成的每台出线柜就叫“环网 柜”实际上单独拿出一台环网柜是看不出“环网”的含义的这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采 用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开 关也就是说，环网柜中的高压开关一般是负荷开关环网柜用负荷 开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代 了断路器当然这只能局限在一定容量内这样的开关柜也完全可以用到非环网结构的配电系统中，于是随 着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛 指以负荷开关为主开关的高压开关柜了环网柜一般由三个间隔组成，即 2个 环缆进出间隔和一个变压 器回路间隔 SF6 负荷开关是近年来不少用户体会到的一种优良负 荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外， 其突出优点是容易实现三工作位（接通、断开和接地），小电流（电感、 电容）开断，抗严酷环境条件能力强适宜在城乡中压配电网推广应 用负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体 作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关 合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、 空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位 负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开 短路电流°SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担 过载电流（此过载电流对 SF6 负荷开关来说仍在负荷开关额定开断 电流的范围以内）和正常工作电流的关合和开断，并且还要求承担“转 移电流”的开断而变压器高压侧的短路保护和过载保护由高压限流 熔断器来承担这时一组 SF6 负荷开关及三个带触发器的熔断器， 只要任何一个触发器动作，其联动机构会使负荷开关三相 同时自动 分闸两者有机的结合起来， 就可满足配电系统各种正常和故障下运 行操作保护的要求环网柜可分为户内环网和户外环网， 户内环网一般用于高压侧 的配电，由进线柜、计量柜、PT柜、变压器出线柜组成，对于用电 要求较高的用户，进线必须采用双电源切换柜户外环网一般用于城 市电网，采用共箱式的SF6环网柜，这种柜型最大的特点是防护等 级髙，可以做到IP67,适合用于户外，并且能短时间浸水环网供电的方案一般采用一路环进，一路环出，两到三回做做出 线回路，即形成手拉手的环网供电模式为保证供电的可靠性，连续 性，采用两个进线供电，这就形成了一个环•采用SF6负荷开关，3工 位（合闸，分闸，接地），分线路，变压器。
单独一个柜子构不成环网 只有是三个柜子两进一出加上电源就构成一个环这可是最基本的环 网供电了为提髙供电可靠性，使用户可以从两个方向获得电源，通常将供 电网连接成环形这种供电方式简称为环网供电在工矿企业、住宅 小区、港口和髙层建筑等交流 10KV 配电系 统中，因负载容不大， 其髙压回路通常采用负荷开关或真空接触器控制，并配有髙压熔断器 保护该系统通常采用环形网供电，所使用髙压开关柜一般习惯上称 为环网柜环网柜除了向本配电所供电外，其髙压母线还要通过环形 供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流） 因此环网柜的髙压母线截面要根据本配电所的负荷电流于环网穿越 电 ，流之和选择，以保证运行中髙压母线不过负荷运行目前环形 柜产品种类很多，如HK-10、MKH-10、8DHT0、XGNT5和SM6系 列环网柜安装简单，箱体占地面积少，可方便的安放在街道两侧、 居民小区、城市绿化带中，因而广泛应用于工业园区、街道、居民区、 繁华商业中心等作为接受和分配电能之用户外环网柜一般采用真空开关作为开断装置，SF6气体共箱式绝 缘，结构紧凑，占地面积小，外形美观，可与周围环境协调配合由 于采用了全密封、全绝缘理念，RVAC环网柜内所有开关部分，含所 有高压带电体及机构部分完全密封于主箱体内，不受凝露及外界污秽 环境影响；主箱体防护等级可达IP67,配备库柏防水型可触摸电缆 头，能有效防御雨水多发区的偶发性洪水侵害。
户外环网柜2.2 结构2.2.1 组成柜体组成开关柜结构断路器柜结构2.2.2 开关分类1） 负荷开关负荷开关具有一定的带载分断能力，也就是说在轻载时是可以带 电拉闸的，但不可频繁操作，一般的负荷开关都带熔断器，且其灭弧 能力强于隔离开关2） 隔离开关 当断路器断开电路后，由于隔离开关的断开，使有电与无电部分能得到明显的隔离，起辅助开关的作用由于断路器触头位置的外部指示器既缺乏直观，又在有些情况下 不能保证它的指示与触头的位置相一致，所以用隔离开关把有电与无 电部分明显的隔开是必要的此外，隔离开关具有一定的自然灭弧能力，常用在电压互感器和 避雷器等电流很小的设备投入和断开上，以及一个断路器与几个设备 的连接处，使断路器经过隔离开关的倒换更为灵活方便3）断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定 的时间内承载和开断异常回路条件下的电流的开关装置4）接地开关主要用于设备的检修，为了防止检修过程中突然来电，因此必须 将检修设备的两端都接地高压配电柜的接地开关，一般为输出负荷侧接地，当我们检修高 压配电柜负荷侧时（如：紧固螺栓、拆装电缆等），就要分断开关， 同时合上配电柜的接地开关，这样可以防止突然来电引起触电事故， 另外可以放尽剩余电荷，有利于检修安全。
2.2.3 开关类型负荷开关柜负荷开关熔断器组合电器柜断路器柜计量/电压互感器柜相信经过以上的介绍，大家对 10kV 配电环网柜详细讲解也是有了一定的认识欢迎关注本店铺，查询更多相关信息。
