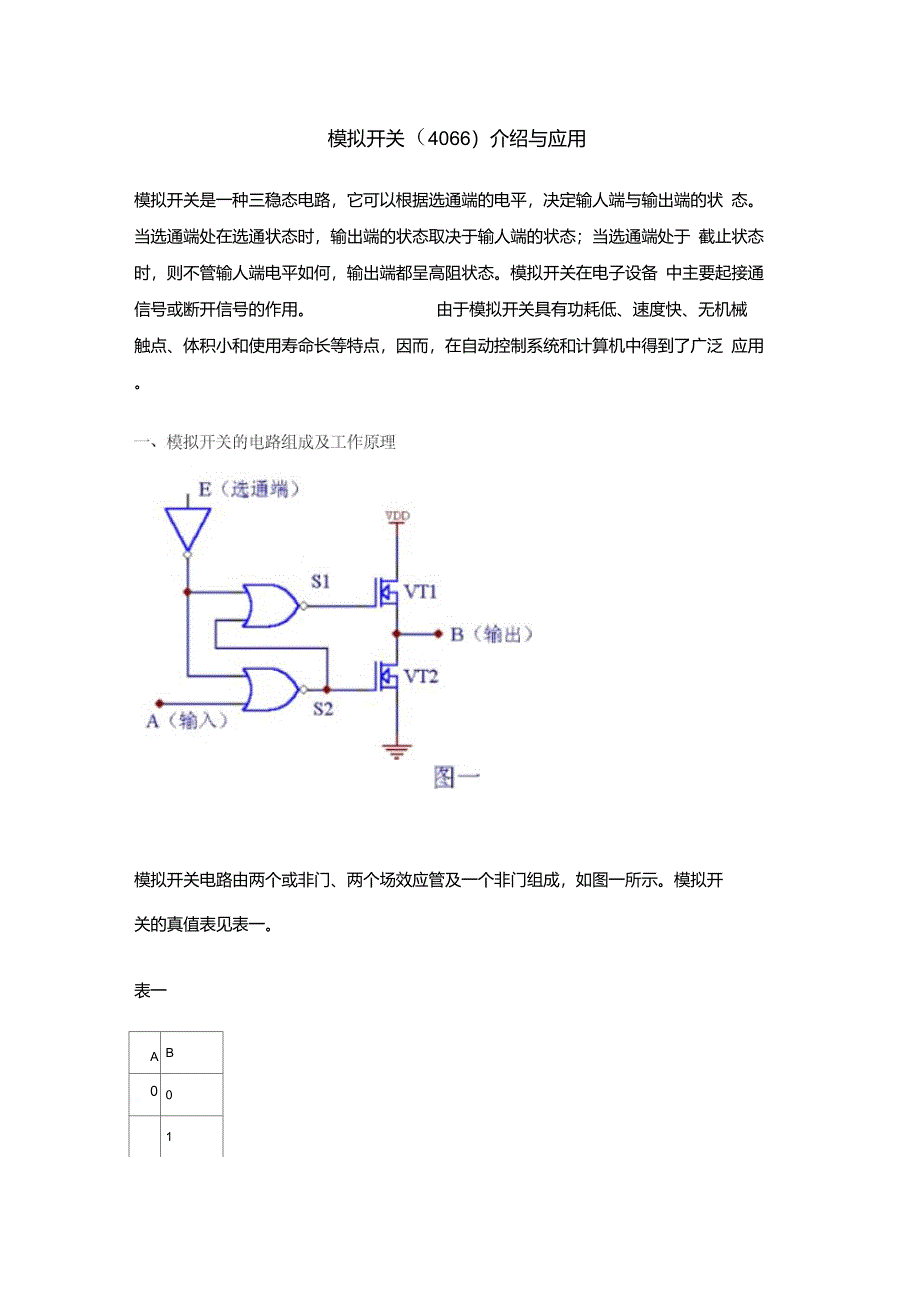

模拟开关（4066）介绍与应用模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状 态当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于 截止状态时，则不管输人端电平如何，输出端都呈高阻状态模拟开关在电子设备 中主要起接通信号或断开信号的作用 由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛 应用模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示模拟开关的真值表见表一表一AB00100高阻状态0 1 高阻状态模拟开关的工作原理如下：当选通端E和输人端A同为 1时，则S2端为0, S 1端为1,这时VT 1导通， VT 2截止，输出端E输出为1,A = E,相当于输入端和输出端接通当选通E为0时，而输人端A为0时，则 S2端为1 , S1端为0,这时VT 1截 止，VT2导通，输出端E为0 ,A=E，也相当于输人端和输出端接通当选通端E为0时，这时VT 1和VT 2均为截止状态，电路输出呈高阻状态从上面的分析可以看出，只有当选通端E为高电平时，模拟开关才会被接通，此时可从A向E传送信息；当输人端A为低电平时，模拟开关关闭，停止传送信息二、常用的CMOS模拟开关集成电路根据电路的特性和集成度的不同，MOS模拟开关集成电路可分为很多种类。
现将常用的模拟开关集成电路的型号、名称及特性列入表二中表二常用的模拟开关类别型号名称特点模拟开关CD4066四双向模拟开关四组独立开关，双向传输多路模拟开关CD40518选1模拟开关电平位移，双向传输，地址选择CD4052双4选1模拟开关电平位移，双向传输，地址选择CD4053三路2组双向模拟开关电平位移，双向传输，地址选择CD4067单16通道模拟开关电平位移，双向传输，地址选择CD4097双8通道电路模拟开关电平位移，双向传输，地址选择CD4529双四路或单八路模拟开关电平位移，双向传输，地址选择三、CD4066模拟开关集成电路的应用举例CD4066是一种双向模拟开关，在集成电路内有4个独立的能控制数字及模拟信 号传送的模拟开关每个开关有一个输人端和一个输出端，它们可以互换使用，还 有一个选通端（又称控制端），当选通端为高电平时，开关导通；当选通端为低电 平时，开关截止使用时选通端是不允许悬空的下面介绍CD4066模拟开关的两个应用实例1 .采样信号保持电路采样信号保持电路如图二所示图二采样信号保持电路模拟信号U i从运算放大器的同相输人端输人当模拟开关控制端为高电平时，模拟开关导通，电容C被充电至U i，这个过程叫做输人信号的采样。
当采样结束时， 使模拟开关控制端为低电平，模拟开关断开由于模拟开关断开时的电阻高达 100M以上，且运放A 2的输人阻抗也极高，故电容C上可以保持采样信号2.四路信号交替显示装置一般的单线示波器只能显示一路连续信号，如果使用该装置，便能够用单线示 波器同时显示出四路连续信号，在需要对不同信号的时间关系进行比较时，是十分 方便的图三 四路信号交替显示装置电路图图三是该装置的电路图，它采用 CD4017计数器和振荡器组成四节拍电路，控 制两个CD4066内的4对模拟开关，使其依次导通在每一对模拟开关上，分别加 有可调直流电平和一路输人信号，当模拟开关的选通端为高电平 1时，模拟开关导通，直流电平和输人信号则经运算放大器反相求和后送到示波器的Y轴输人端由 于四路信号对应不同的直流电平，所以在示波器上能将四路信号上下分开虽然四 对模拟开关是受计数器的 Q0、Q1、Q2、Q3 输出端控制的，它们依次一个个地导通 或截止，但由于振荡器的振荡频率较高，使人眼感觉不到波形的闪烁。
