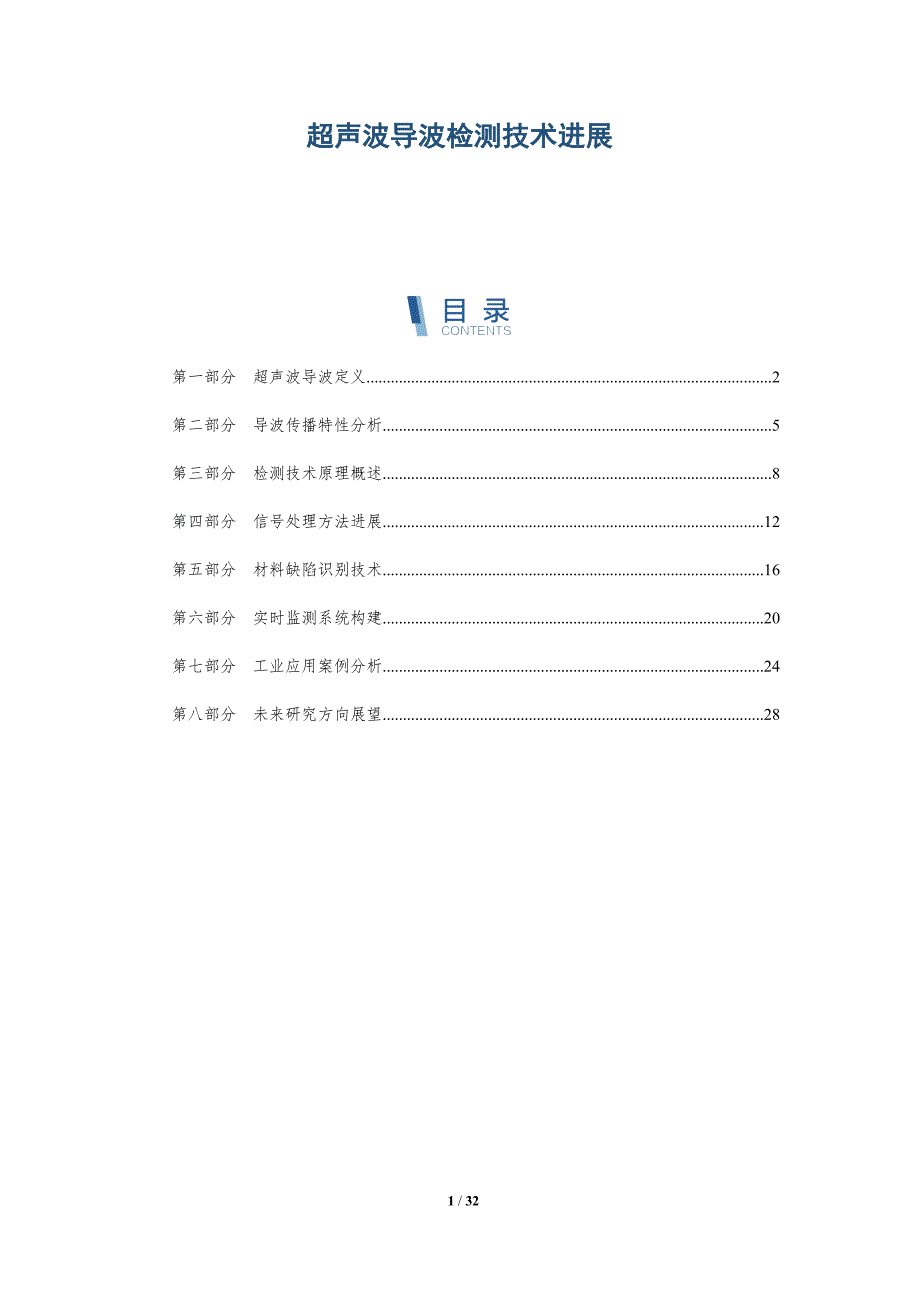

超声波导波检测技术进展 第一部分 超声波导波定义 2第二部分 导波传播特性分析 5第三部分 检测技术原理概述 8第四部分 信号处理方法进展 12第五部分 材料缺陷识别技术 16第六部分 实时监测系统构建 20第七部分 工业应用案例分析 24第八部分 未来研究方向展望 28第一部分 超声波导波定义关键词关键要点超声波导波定义1. 基本概念：超声波导波是指在特定介质中传播时，具有特定传播模式和相位特性，能够在界面或结构内部高效传播的超声波信号导波的传播依赖于介质的波导效应，能够呈现出多种波型，包括瑞利波、勒夫波、兰姆波等2. 物理原理：导波的传播受到介质的弹性模量、密度、表面几何形状和边界条件等因素的共同影响通过调制声波的频率和波型，可以实现对不同厚度和材料的检测3. 应用特点：超声波导波具有较强的穿透力和较高的灵敏度，能够有效检测材料内部的缺陷和结构的变化其检测方法在无损检测、结构健康监测等领域具有广泛应用前景导波的传播模式1. 波型分类：导波主要分为横波、纵波和表面波三种基本波型，每种波型具有不同的传播特性和应用领域2. 波型转换：导波在传播过程中可以通过介质变化实现波型转换，例如从表面波到横波的转换，这种特性使得导波检测方法具有灵活性和适应性。
3. 波型匹配：通过选择合适的波型和检测方法，可以实现对不同材质和结构的高效检测，提高检测的准确性和可靠性导波的传播特性1. 传播速度：导波在不同介质中的传播速度受介质弹性模量和密度的影响通过测量导波的传播速度，可以实现材料的非破坏性检测和识别2. 波型选择：导波的传播特性与波型密切相关，不同波型具有不同的传播速度和衰减特性根据检测需求选择合适的波型，可以提高检测的灵敏度和分辨率3. 衰减机制：导波在传播过程中会受到介质吸声、散射等因素的影响，导致信号衰减了解导波的衰减机制有助于改进检测方法，提高检测效果导波检测技术的应用1. 材料检测：导波检测技术可以用于材料内部缺陷的检测，如材料分层、裂纹、腐蚀等，具有广泛应用前景2. 结构健康监测：导波技术可用于桥梁、建筑等结构健康状态的实时监测，有助于预防结构失效风险3. 工业应用：导波检测技术在工业生产中的应用日益广泛，如管道检测、机械振动监测等，有助于实现生产过程的智能化和自动化导波检测技术的挑战与发展趋势1. 信号处理：导波信号复杂多变，需要开发高效稳定的信号处理方法，以提高检测的准确性和可靠性2. 系统集成：结合传感器、信号处理和数据分析技术，实现导波检测系统的集成化和智能化，提高检测效率。
3. 多尺度检测：针对不同尺度的材料和结构，发展适用于多种尺度检测的导波技术，以满足不同应用场景的需求超声波导波是一种在特定介质中传播的弹性波，其传播路径主要受到介质内部结构和边界条件的影响导波的传播特性包括波速、波长、传播方向和能量分布等，这些特性在不同类型的介质中表现出显著差异超声波导波是通过利用介质内部结构的特殊性，如波导管或具有特定几何形状的结构，来引导超声波在其路径上传播的技术导波技术能够实现对复杂结构的非接触式检测，从而提供一种高效、快速且非破坏性的检测手段超声波导波可以分为多种类型，包括表面波、瑞利波、兰姆波、线性导波等，每种类型的导波都有其独特的传播特性表面波仅在固体介质的表面传播，且频率较高；瑞利波主要在固体介质表面传播，其传播速度介于纵波和横波之间，能够有效检测表面缺陷；兰姆波在弹性板中传播，具有较宽的带宽和较高的频散特性，适用于精确检测薄板材料；线性导波则主要在波导管系统中传播，能够实现远距离检测和监测这些导波的传播特性决定了其在不同检测场景中的应用价值超声波导波的传播特性受到多种因素的影响，包括介质的弹性常数、密度、边界条件以及导波路径的几何形状等为了精确描述导波的传播特性，通常采用一系列物理参数进行表征。
其中，波速和波长是描述导波传播特性的基本参数，波速反映了导波在介质中的传播速度，而波长则反映了导波在介质中传播时的周期性变化此外，导波的能量分布也是影响其传播特性的关键因素之一，导波能量的分布通常由导波的传播路径和介质的结构决定超声波导波技术的发展得益于对导波传播特性的深入研究在工程应用方面，超声波导波技术已被广泛应用于航空航天、桥梁结构、压力容器、管道系统和电子设备等领域通过在这些结构中布置导波传感器，可以实现对结构健康状态的实时监测和故障诊断在材料检测方面，超声波导波技术能够实现对材料内部缺陷的快速检测，从而提高材料的质量控制水平在无损检测领域，超声波导波技术的应用使得非接触式检测成为可能，减少了对被检测对象的损坏风险因此，超声波导波技术在工业检测和健康监测等方面展现出广阔的应用前景在超声波导波检测技术的研究中，导波理论的完善和导波传感器的优化是两个重要方向通过深入研究导波理论，可以进一步理解导波在不同介质中的传播规律，从而为导波检测技术提供理论基础导波传感器的设计和优化则需考虑其在复杂环境中的稳定性和可靠性，以确保检测结果的准确性和有效性随着研究的深入和技术的进步，超声波导波检测技术将展现出更加广泛的应用前景，为工业检测和健康监测提供更有力的支持。
第二部分 导波传播特性分析关键词关键要点导波传播特性分析1. 导波模式分类与特征：深入研究不同导波模式的传播特性，包括对称导波和非对称导波，纵向导波和横波，以及它们在不同介质中的传播速度和能量衰减特性通过实验和数值模拟，验证不同模式下的导波传播特性，为实际应用提供理论依据2. 传播介质的影响：分析不同材料和结构对导波传播特性的影响，包括材质、厚度、温度和湿度等，探讨这些参数如何导致导波传播速度、衰减系数的变化，以及如何利用这些变化进行缺陷检测3. 传播路径优化：研究导波在复杂结构中的传播路径优化策略，通过路径选择和路径设计，提高检测效率和精度利用拓扑优化和遗传算法等方法，实现导波在复杂结构中的高效传播导波与结构相互作用1. 结构缺陷识别：通过导波传播特性分析，实现对结构内部缺陷的识别，包括裂纹、空洞、夹杂等研究导波在缺陷处的反射、散射和衍射特性，提出基于导波信号处理的缺陷检测方法2. 结构动态响应分析：研究导波与结构动态响应之间的关系，通过导波传播特性分析，评估结构在动态载荷下的响应特性，为结构健康监测提供依据利用导波信号的时域、频域和空间域分析方法，实现对结构动态响应的全面分析3. 结构损伤评估：结合导波传播特性分析结果，评估结构的损伤程度和损伤位置，提出基于导波信号处理的结构损伤评估方法。
通过比较导波信号在不同结构状态下的变化特征，实现对损伤程度的量化评估导波检测方法1. 多模态导波检测：基于不同导波模式的传播特性，提出多模态导波检测方法，提高缺陷检测的灵敏度和分辨率通过结合纵向导波和横波等不同模式的检测结果，实现对复杂结构的全面检测2. 非接触导波检测：研究非接触导波检测技术，利用声发射和超声导波等无损检测方法，实现对结构内部缺陷的检测通过优化检测系统的设计，提高非接触导波检测的效率和精度3. 人工智能与机器学习：引入人工智能和机器学习技术，提高导波检测的自动化程度和智能化水平通过建立导波信号与结构缺陷之间的关系模型，实现对缺陷的自动识别和分类导波能量衰减机制1. 材料特性对衰减的影响：研究不同材料对导波能量衰减的影响，包括材质、厚度、温度和湿度等通过实验和数值模拟，深入分析这些因素对导波能量衰减的影响机制2. 衰减模型建立：基于导波能量衰减机制，建立衰减模型，为实际应用提供理论依据结合实验数据和数值模拟结果，验证所建立的衰减模型的有效性3. 衰减系数测量：研究导波衰减系数的测量方法，提出基于导波信号处理的衰减系数测量技术通过优化测量方法，提高衰减系数测量的精度和稳定性。
导波检测系统设计1. 系统架构设计：设计导波检测系统的整体架构，包括信号生成、信号采集、信号处理和结果分析等环节通过优化系统架构，提高导波检测的效率和精度2. 信号生成技术：研究导波信号生成技术，包括激励信号的设计和优化通过调整激励信号的波形、频率和幅度等参数，提高导波检测的效果3. 信号处理算法：提出导波信号处理算法，实现导波信号的高效处理和分析结合信号处理技术和导波传播特性分析，提出基于导波信号处理的缺陷检测方法导波传播特性分析是超声波导波检测技术中的关键组成部分，其研究内容涵盖了导波的传播速度、模式转换、波形衰减以及信号传播特性等方面这些特性不仅影响着导波在介质中的传播效果，也直接影响到超声波导波检测技术的准确性与可靠性一、导波传播速度二、模式转换导波在传播过程中会发生模式转换，这是由于导波在不同介质界面处发生折射、反射和衍射等现象，进而导致模式发生转换模式转换主要包括纵向导波（LA）和面外导波（SA）的转换纵向导波在传播过程中会受到材料厚度和表面状态的影响，而面外导波则主要依赖于材料的弹性常数和波长模式转换的发生不仅影响导波的传播路径，也会对检测信号产生影响因此，准确掌握导波的模式转换特性，对于优化导波检测方案具有重要意义。
三、波形衰减导波在传播过程中会因材料内部的散射、吸收和散射衰减而发生衰减，这些衰减因素共同作用最终导致导波的波形衰减波形衰减包括材料内部的散射衰减和吸收衰减材料内部的散射衰减主要由材料内部的缺陷、晶粒边界、气孔和夹杂物等因素引起吸收衰减则是由材料内部的声阻尼特性引起波形衰减特性不仅影响导波的传播距离和检测效果，也影响导波信号的强度和信噪比因此，研究导波的波形衰减特性对于优化导波检测技术具有重要意义四、信号传播特性导波传播过程中，信号的传播特性对检测效果具有重要影响导波的传播特性主要包括相位、振幅、频率和相位速度其中，导波的相位和振幅变化与材料的物理特性密切相关导波的频率和相位速度则与传播介质的弹性常数、密度和波长等参数有关导波信号的传播特性不仅决定了导波检测的灵敏度和分辨率，也影响着导波检测的信噪比和检测范围因此，深入研究导波信号的传播特性对于优化导波检测技术具有重要意义综上所述，导波传播特性分析是超声波导波检测技术中的重要组成部分，其研究内容涵盖了导波的传播速度、模式转换、波形衰减和信号传播特性等这些特性不仅影响导波的传播效果，也直接影响超声波导波检测技术的准确性与可靠性深入研究导波的传播特性，有助于提高超声波导波检测技术的性能和可靠性，推动该技术在实际工程中的应用和发展。
第三部分 检测技术原理概述关键词关键要点超声波导波的产生与传播特性1. 通过改变超声波的发射方向和频率，可以产生不同的导波模式，如S0模、S1模等，每种模式的传播速度和衰减特性各不相同2. 导波在介质中的传播特性受介质材料的弹性模量、密度以及导电率等参数影响，不同材料的导波传播特性存在显著差异3. 研究导波的传播特性对于优化导波检测技术具有重要意义，有助于提高检测灵敏度和分辨率超声波导波检测技术的基本原理1. 利用超声波导波在缺陷或材料变化区域的传播特性改变，通过检测导波的传播特性变化来识别缺陷或材料变化2. 通过改变发射和接收探头的位置和方向，可以实现对不同方向和深度缺陷的检测3. 利用导波的频散特性，可以通过分析导波的频谱信息来获取缺陷的信息导波检测技术的信号处理方法1. 通过应用傅里叶变换、小波变换等信号处理技术，可以提。
