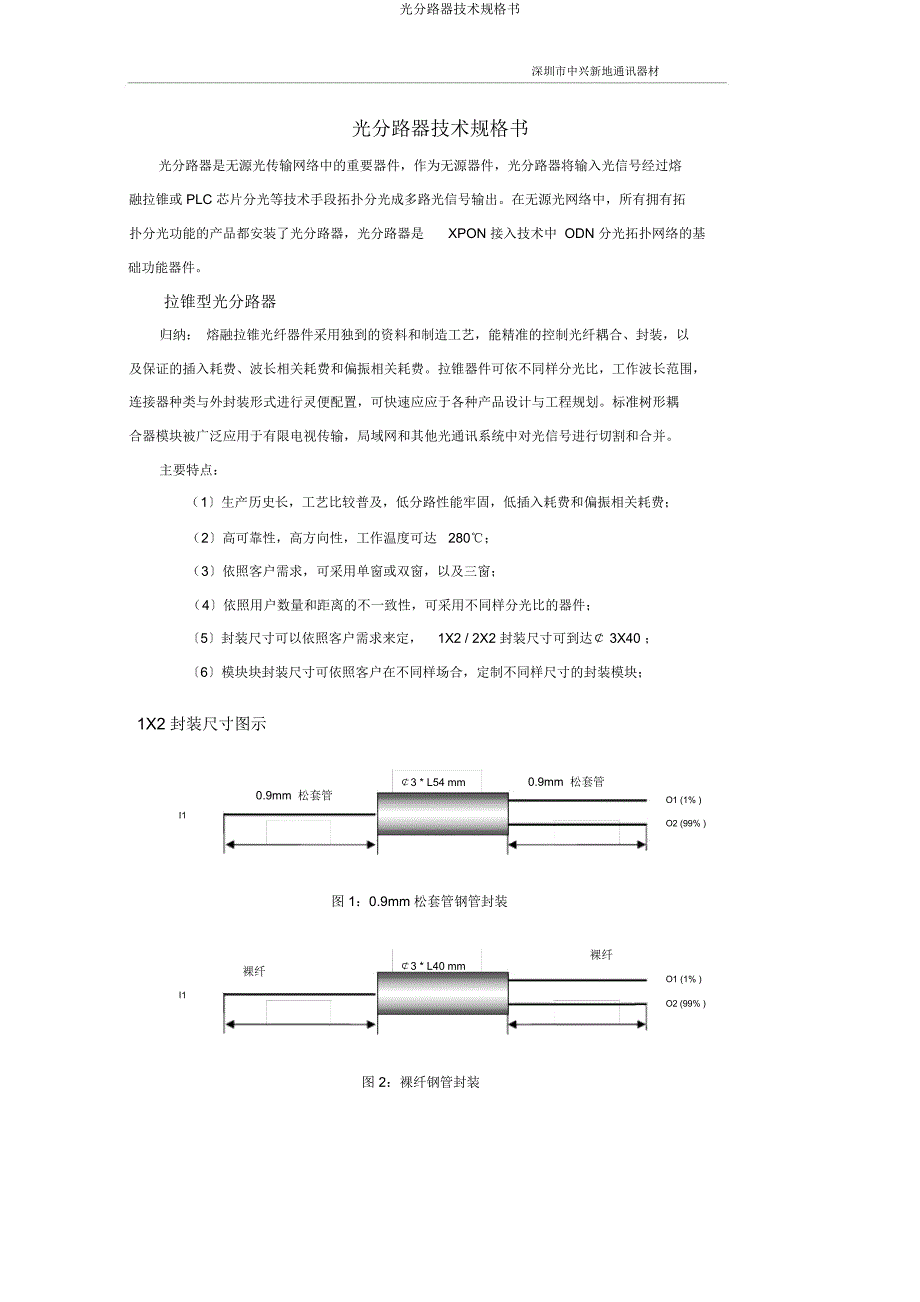

光分路器技术规格书深圳市中兴新地通讯器材光分路器技术规格书光分路器是无源光传输网络中的重要器件，作为无源器件，光分路器将输入光信号经过熔融拉锥或 PLC 芯片分光等技术手段拓扑分光成多路光信号输出在无源光网络中，所有拥有拓扑分光功能的产品都安装了光分路器，光分路器是 XPON 接入技术中 ODN 分光拓扑网络的基础功能器件拉锥型光分路器归纳： 熔融拉锥光纤器件采用独到的资料和制造工艺，能精准的控制光纤耦合、封装，以及保证的插入耗费、波长相关耗费和偏振相关耗费拉锥器件可依不同样分光比，工作波长范围，连接器种类与外封装形式进行灵便配置，可快速应应于各种产品设计与工程规划标准树形耦合器模块被广泛应用于有限电视传输，局域网和其他光通讯系统中对光信号进行切割和合并主要特点：（ 1〕生产历史长，工艺比较普及，低分路性能牢固，低插入耗费和偏振相关耗费；（ 2〕高可靠性，高方向性，工作温度可达 280℃；（ 3〕依照客户需求，可采用单窗或双窗，以及三窗；（ 4〕依照用户数量和距离的不一致性，可采用不同样分光比的器件；〔5〕封装尺寸可以依照客户需求来定， 1X2 / 2X2 封装尺寸可到达￠ 3X40 ；〔6〕模块块封装尺寸可依照客户在不同样场合，定制不同样尺寸的封装模块；1X2 封装尺寸图示￠3 * L54 mm0.9mm 松套管0.9mm 松套管O1(1% )I1O2(99% )图 1：0.9mm 松套管钢管封装裸纤裸纤￠3 * L40 mmO1 (1% )I1O2 (99% )图 2：裸纤钢管封装深圳市中兴新地通讯器材性能指标：1.1 ×2不同样分光比参数规格备注端口配置1×2工作波长〔 nm〕1310&1550±40nm分光比1:992:985:9510:9020:8030:7040:6050:50插入耗费 (dB)≤≤≤≤≤≤≤≤插入耗费 (dB)≤≤≤≤≤≤≤≤均匀性 ( dB)≤≤≤≤≤≤≤≤回波耗费 (dB)≥50≥50≥50≥50≥50≥50≥50≥50仅测试中心波长偏振相关耗费 (dB)≤≤≤≤≤≤≤≤方向性 ( dB)≥50≥50≥50≥50≥50≥50≥50≥50光纤种类SMF-28尾纤输入：裸纤或松套管输出：裸纤或松套管光纤长度客户定制〔 m〕封装尺寸 (mm)φ3X54/φ3X40工作温度〔℃〕-40 ~ +85注：以上性能参数不包含光纤连接器耗费2. 拉锥式分路器 ( 模块 )参数单位1x4/2x4/4x41x8/2x8/8x81x16/2x161x32/2x32波长nm1310/15501310/15501310/15501310/1550带宽nm±15±40±15±40±15±40±15±40插入耗费MaxdB均匀性MaxdB偏振相关耗费MaxdB回波耗费MindB5050505050505050方向性MindB5555555555555555光纤种类SMF-28,Allwave,MM fiber工作温度℃-10 ~ +70储蓄温度℃-40 ~ +85封装尺寸 ( 长)X( 宽)mm100X80X10100X80X10141X115X18141X115X18X(高)注：以上性能参数不包含光纤连接器耗费深圳市中兴新地通讯器材平面波导型〔 PLCS 〕分路器归纳： 平面波导型分路器〔 PLCS〕产品基于独到的石英玻璃波导工艺，结合紧密可靠的阵列光纤进行微型化耦合封装；它供应了低本钱，小尺寸和高可靠性的光分路解决方案。
PLC 器件拥有低插入耗费，偏振相关耗费，高回波耗费并在1260nm到1650nm的波长范围内拥有优异的均匀性，同时工作温度为-40 ~ +85 ℃，也可依照客户要求定制生产 2X16,2X32,16X64 等配置的产品主要应用在FTTH系统，模拟/数字无源光网络，有限电视网络和其他光纤系统主要特点：（ 1〕低的插入耗费和偏振相关耗费，输出光的大小一致性好；（ 2〕亲密优良设计，封装尺寸小；（ 3〕高可靠性，高方向性，工作温度范围大；（ 4〕工作波长范围宽；（ 5〕封装和模块外形尺寸可以依照客户需求来定器件封装尺寸1X4 器件封装尺寸 1X16 器件封装尺寸深圳市中兴新地通讯器材2X4 器件封装尺寸 2X16 器件封装尺寸性能指标：1. 1XN 性能参数 :参 数波 长 (nm)插入耗费 (dB)均 匀性 (dB)回波耗费 (dB)偏振相关耗费 (dB)方向性 (dB)光纤种类工作温度 (℃)储蓄温度 (℃)封装尺寸 (mm)( 带状光纤 )封装尺寸 (mm)(900 松套管 )封装尺寸 ( 长)X( 宽)X( 高)mm1x41x81x161x321x641260-1650nm50505050505555555555SMF-28e or customer specified ，-40~85-40~8540x4x440x4x440x4x450x7X460x12x460x12x460x12x480x20x680x20x6N/A100X80X10100X80X10141X115X18141X115X18参 数波 长(nm)插入耗费 (dB)均匀性 (dB)回波耗费 (dB)偏振相关耗费 (dB)方向性 (dB)光纤种类工作温度 (℃)储蓄温度 (℃)封装尺寸 (mm)( 带状光纤 )封装尺寸 ( 长)X( 宽)X( 高)mm注：以上性能参数不包含光纤连接器耗费2x42x82x162x321260-1650nm5050505055555555SMF-28e or customer specified ，-40~85-40~8550x4x450x4x460x7x460x7x4100X80X10100X80X10141X115X18141X115X18☆在级联结构中有一个 1X4PLCS和四个 1X8PLCS分路器08 性能参数 :注：以上性能参数不包含光纤连接器耗费模块外形尺寸图 (适用于拉锥型和平面波导型模块封装，客户可自定义 )：141100 100 1870 10456107111X4 、 2X4 、 1X8 、2X8 分光器外形尺寸 1X16 、 2X16 、 1X32 、 2X32 分光器外形尺寸图图〔适用于 Ф 2、Ф 3 尾纤〕 〔适用于 Ф 2、Ф 3 尾纤〕深圳市中兴新地通讯器材订货指南：名称型号尾纤长度 (m)尾纤直径 (mm)备注1X4 分光器SPL-W(1×4)-FC/PC-1mФ2-12可选尾纤种类2X4 分光器SPL-W(2×4)-FC/PC-1mФ2-12可选尾纤种类1X8 分光器SPL-W(1×8)-FC/PC-1mФ2-12可选尾纤种类2X8 分光器SPL-W(2×8)-FC/PC-1mФ2-12可选尾纤种类1X16分光器SPL-P(1×16)-FC/PC-1mФ2-12可选尾纤种类2X16分光器SPL-P(2×16)-FC/PC-1mФ2-12可选尾纤种类1X32分光器SPL-P(1×32)-FC/PC-1mФ2-12可选尾纤种类2X32分光器SPL-P(2×32)-FC/PC-1mФ2-12可选尾纤种类以上仅为局部常用型号，可依照客户要求供应更多型号选择相关信息：光分路器编号规那么Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ光分路光分路器光分路器容量：尾纤连接尾纤连接头器英文采用的工(1×8)： 1 分 8头种类：插芯端面类名称缩艺方法：(2×32)： 2 分 32FC ，SC，型：写：W ：拉锥等ST或LCPC， UPCSPL式；等，APC 等P：平面波导；Ⅵ：写为 XXm，其中 XX用于描述光纤的长度，单位为m，如 2m表示长度为 2 米。
Ⅶ：写为 ΦXX，其中 XX用于描述光纤的外径。
