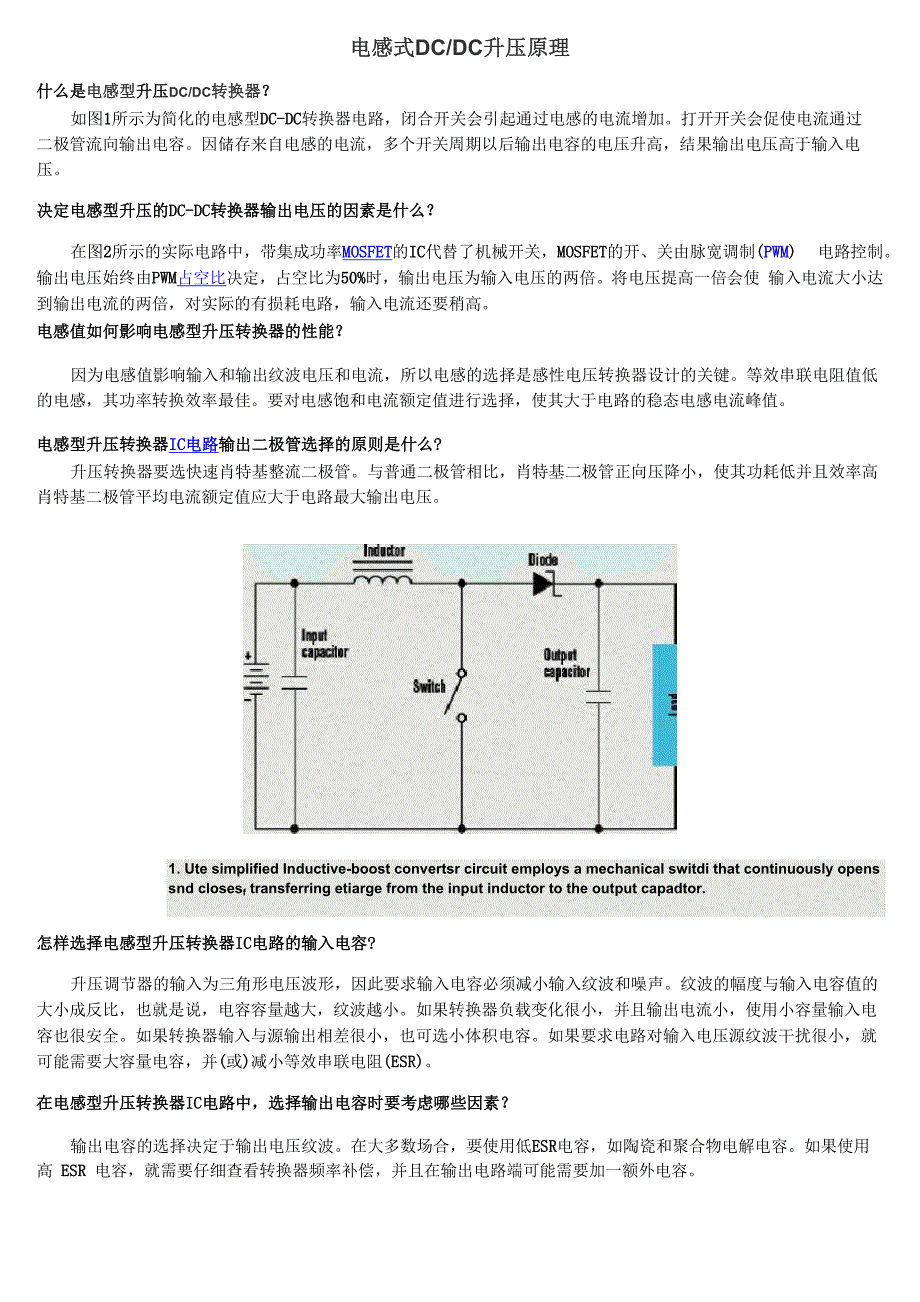

电感式DC/DC升压原理什么是电感型升压DC/DC转换器？如图1所示为简化的电感型DC-DC转换器电路，闭合开关会引起通过电感的电流增加打开开关会促使电流通过 二极管流向输出电容因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压决定电感型升压的DC-DC转换器输出电压的因素是什么？在图2所示的实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开、关由脉宽调制(PWM) 电路控制输出电压始终由PWM占空比决定，占空比为50%时，输出电压为输入电压的两倍将电压提高一倍会使 输入电流大小达到输出电流的两倍，对实际的有损耗电路，输入电流还要稍高电感值如何影响电感型升压转换器的性能？因为电感值影响输入和输出纹波电压和电流，所以电感的选择是感性电压转换器设计的关键等效串联电阻值低 的电感，其功率转换效率最佳要对电感饱和电流额定值进行选择，使其大于电路的稳态电感电流峰值电感型升压转换器IC电路输出二极管选择的原则是什么?升压转换器要选快速肖特基整流二极管与普通二极管相比，肖特基二极管正向压降小，使其功耗低并且效率高 肖特基二极管平均电流额定值应大于电路最大输出电压。
1. Ute simplified Inductive-boost convertsr circuit employs a mechanical switdi that continuously opens snd closesf transferring etiarge from the input inductor to the output capadtor.怎样选择电感型升压转换器IC电路的输入电容?升压调节器的输入为三角形电压波形，因此要求输入电容必须减小输入纹波和噪声纹波的幅度与输入电容值的 大小成反比，也就是说，电容容量越大，纹波越小如果转换器负载变化很小，并且输出电流小，使用小容量输入电 容也很安全如果转换器输入与源输出相差很小，也可选小体积电容如果要求电路对输入电压源纹波干扰很小，就 可能需要大容量电容，并(或)减小等效串联电阻(ESR)在电感型升压转换器IC电路中，选择输出电容时要考虑哪些因素？输出电容的选择决定于输出电压纹波在大多数场合，要使用低ESR电容，如陶瓷和聚合物电解电容如果使用 高 ESR 电容，就需要仔细查看转换器频率补偿，并且在输出电路端可能需要加一额外电容。
2. An mductiYe^oDst converter IC uses on-chrp IMOSFET and PWM control eir^uH to perform the same ftirrctions a$ the simplEfied circirlt in Figure 1. The resist ire vdtage divider ki the oirtput sets the converter's output voltage.进行电感型升压转换器IC电路布局时需要考虑哪些因素?首先，输入电容应尽可能靠近IC,这样可以减小影响IC输入电压纹波的铜迹线电阻其次，将输出电容置于IC 附近连接输出电容的铜迹线长会影响输出电压纹波第三点是，尽量减小连接电感和输出二极管的迹线长度，减小 功耗并提高效率最后一点是，输出反馈电阻远离电感可以将噪声影响降至最小电感型升压转换器应用在哪些场合?电感型升压转换器的一个主要应用领域是为白光LED供电，该白光LED能为电池供电系统的液晶显示（LCD）面板 提供背光在需要提升电压的通用直流-直流电压稳压器中也可使用要了解电感式升压/降压的原理（我今天只讲升压）,首先必须要了解电感的一些特性:电磁转换与磁储能.其它所有参数都是由这两个 特性引出来的.先看看下面的图:电感回路通电瞬间（原文件名：1.JPG）相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢? 有!我们要分析它通电和断电的瞬间发生了什么.线圈（以后叫作"电感"了）有一个特性---电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为磁并以磁的形式储存在电感 内. 而断电瞬磁会变成电,从电感中释放出来.现在我们看看下图,断电瞬间发生了什么：断电瞬间（原文件名：2.JPG）前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢? 很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进的介质为止.这里我们了解了电感的第二个特性 升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取决于介质变的击穿电压.现在可以小结一下了：下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西 让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉.负高压正压发生器原理图（原文件名：3.JPG）负压发生器原理图（原文件名：4.JPG）下面是负压发生器,你不停地扳动开关,从输入处可以得到无穷高的负电压.上面说的都是理论,现在来点实际的电子线路图,看看正/负压发生器的"最小系统"到底什么样子：实际电子线路（原文件名：5.JPG）你可以很清楚看到演变,电路中仅仅把开关换成了三极管换而已. 不要小看这两个图,事实上,所以开关电源都是由这两个图组合变换而来,所以掌握这两个图非常重要. 最后要提提磁饱合的问题. 什么是磁饱合?从上面的背景知道我们可以知道电感能储存能量,将能量以磁场方式保存,但能存多少呢?存满之后会发生什么情况呢?1. 存多少： "最大磁通量"这个参数就是干这个用的,很显然,电感不能无限保存能量,它存储能量的数量由电压与时间的乘积决定 ,对于每 个电感来说,这是一个常数,根据这个常数你可以算出一个电感要提供 N 伏 M 安供电时必须工作于多高的频率下.2. 存满之后会如何：这就是磁饱合的问题•饱合之后，电感失去一切电感应有的特性，变成一纯电阻,并以热的形式消耗掉能量.DC/DC升压原理升压式DC/DC变换器主要用于输出电流较小的场合，只要采用1~2节电池便可获得3~12V工 作电压，工作电流可达几十毫安至几百毫安，其转换效率可达70%-80%。
升压式DC/DC变换器的基本工作原理如图所示电路中的VT为开关管，当脉冲振荡器对双稳态 电路置位（即Q端为1）时，VT导通，电感VT中流过电流并储存能量，直到电感电流在RS上的压降等 于比较器设定的闽值电压时，双稳态电路复位，即Q端为0此时VT截止，电感LT中储存的能量通 过一极管VD1供给负载，同时对C进行充电当负载电压要跌落时，电容C放电，这时输出端可获得 高于输大端的稳定电压输出的电压由分压器R1和R2分压后输入误差放大器，并与基准电压一起去 控制脉冲宽度，由此而获得所需要的电压，即V0=VR*(R1/R2+1)式中:VR——基准电压降压式DC/DC变换器的输出电流较大，多为数百毫安至几安，因此适用于输出电流较大的场合 降压式DC/DC变换器基本工作原理电路如图所示VT1为开关管，当VT1导通时，输入电压Vi通过 电感L1向负载RL供电，与此同时也向电容C2充电在这个过程中，电容C2及电感L1中储存能量当VT1截止时，由储存在电感L1中的能量继续向 RL供电，当输出电压要下降时，电容C2中的能量也向RL放电，维持输出电压不变二极管VD1为 续流二极管，以便构成电路回路输出的电压Vo经R1和R2组成的分压器分压，把输出电压的信号 反馈至控制电路，由控制电路来控制开关管的导通及截止时间，使输出电压保持不变。
DC/DC升压稳压器原理DC/DC升压有三种基本工作方式：一种是电感电流处于连续工作模式，即电感上电流一直有电流；一种是电感电流处于断续工作模式，即在开关截止末期电感上电流发生断流；还有一种是电感电流处于临界连续模式，即在开关截止期间电感电流刚好变为“0 ”时，开关又导通给电感储能 下面我们将主要介绍连续工作模式及断续工作模式的工作原理连续工作模式当稳压器有一定负载时，电感电流处于连续工作模式当开关导通时，如图 1 所示，电感和电容进行储能，电感电流不能突变， 电流线性增加，也给电容C1进行充电当开关截止时，如图2所示，负载电流由电感和电容提供，电感电流不能突变，继续给负载 输出电流，给负载供电电流IL和ID的电流变化和电容电压变化如图3所示当开关管导通时：△IL=Vin*D/L1 ；当开关管截止时： △ IL=Vout*(1-D)/L1;根据以上两个式子得出：Vout=Vin/(1-D) (D 为占空比)开关导通态(Ton) 开关导通态(Toff)断续工作模式当稳压器处于轻负载或无负载时，电感电流处于连续工作模式波形图如图 4 所示[1aH-ElL.I-r 'Aul □ >il 41] 1.1图 3 DC/DC 升压稳压电感电流连续工作模式波形图图 4 DC/DC 升压稳压电感电流断续工作模式波形图几款直流升压电路原理与设计直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于 DC/DC 电路的一种类型。
在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括： 、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等 一、几种简单的直流升压电路以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小这些电路比较适合用在万用电表中，替代高压叠层电池3DG6TCl 1000VT2 3AX31<0.12 52QT1N414S*0.25HOT■■■ GB T 1-5V200VD17kT25T9V9015L2 +0,1 35OT悔.2GB1.2VSOOmAh2AP9VD2 9VVT290152AP9VT29015VT1 9015也gbT 12VI 500mAhVD29Vs i-iow_二、24V供电CRT高压电源一些照相机CRT使用11 .4cm（4.5英寸）纯平面CRT作为显示部件，其高压部 件的阳极电压为+20kV，聚焦极电压为+3.2kV，加速极电压为+ 1 0 0 0 V,高压部 件供电为直流2 4V以下电路是为替换维修这些显示器的高压部件而设计（电路选自网络文章, 原作者不详）该电路的设计也可为其他升压电路设计提供参考。
