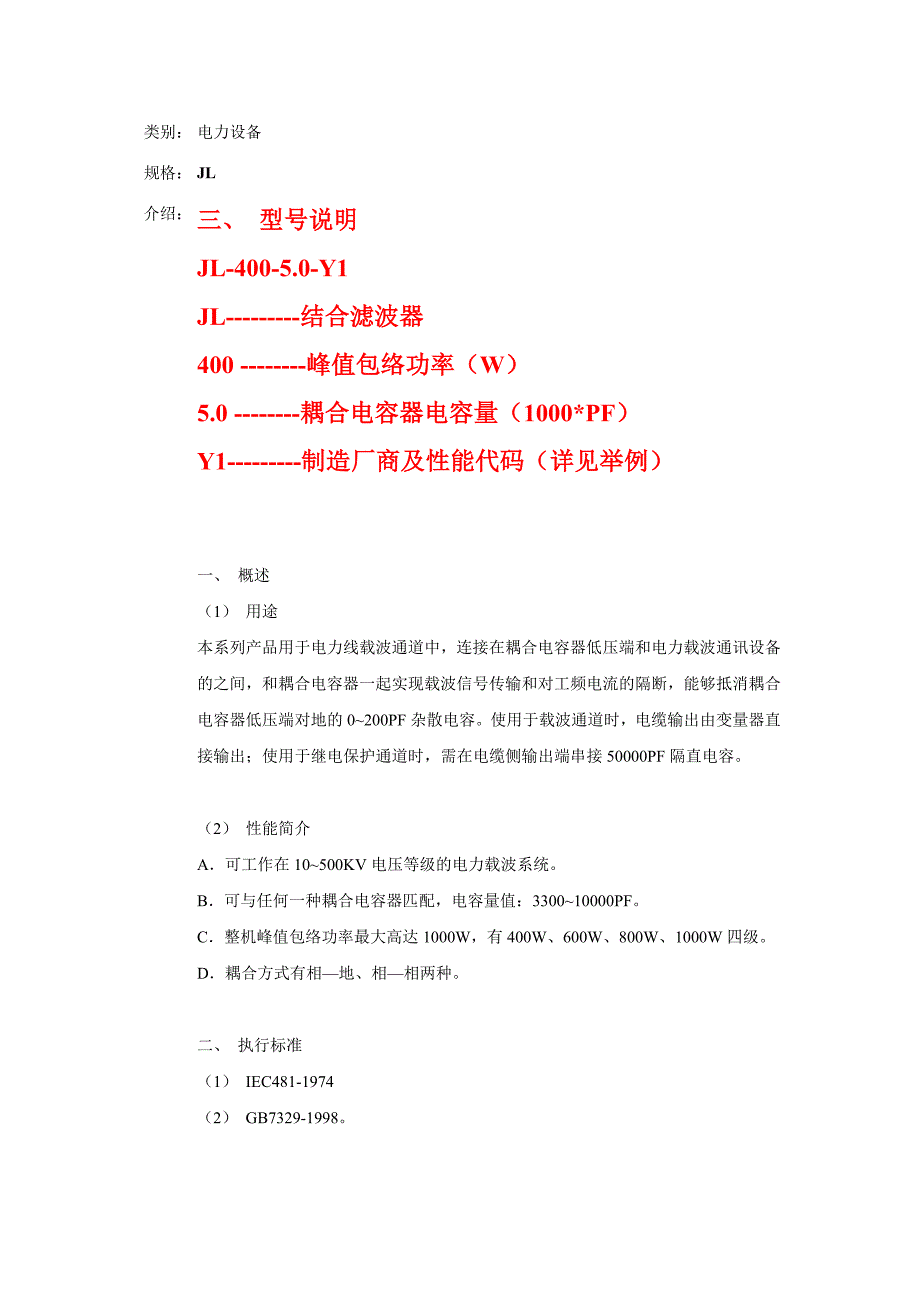

类别：电力设备规格：JL介绍：三、 型号说明JL-400-5.0-Y1JL---------结合滤波器400 --------峰值包络功率（W）5.0 --------耦合电容器电容量（1000*PF）Y1---------制造厂商及性能代码（详见举例）一、 概述（1） 用途本系列产品用于电力线载波通道中，连接在耦合电容器低压端和电力载波通讯设备的之间，和耦合电容器一起实现载波信号传输和对工频电流的隔断，能够抵消耦合电容器低压端对地的0~200PF杂散电容使用于载波通道时，电缆输出由变量器直接输出；使用于继电保护通道时，需在电缆侧输出端串接50000PF隔直电容2） 性能简介A．可工作在10~500KV电压等级的电力载波系统B．可与任何一种耦合电容器匹配，电容量值：3300~10000PFC．整机峰值包络功率最大高达1000W，有400W、600W、800W、1000W四级D．耦合方式有相—地、相—相两种二、 执行标准（1） IEC481-1974（2） GB7329-1998例1：JL-400-5.0-Y1 耦合电容器电容量为5000 PF，线路阻抗300/400Ω可选择，峰值包络功率400W，用于继电保护型，工作频带见表一。
例2：JL-600-Y2 耦合电容器电容量为3300~ 10000PF通用，线路阻抗为400Ω，峰值包络功率600W，用于继电保护型，工作频带见表二例3：JL-400-Y3 耦合电容器电容量为3300~ 10000PF通用，线路阻抗为300Ω，峰值包络功率400W，用于继电保护型，工作频带见表三例4：JL-400-6.6-Y4 耦合电容器电容量为6600PF通用，线路阻抗为300/400Ω可选择，峰值包络功率400W，仅用于载波通信通道，工作频带见表四例5：JL-400-Y5 耦合电容器电容量为3300~ 10000PF通用，线路阻抗为300Ω，峰值包络功率400W，仅用于载波通信通道，工作频带见表五四、 工作条件A． 环境条件温度最高气温：＋50℃ 最低气温：－40℃ 最高日平均气温：＋30℃ 最高年平均气温：＋20℃B． 海拔高度：≤1500米C． 相对湿度：≤90％D． 使用条件：户外式E． 风速：小于35m/sF． 地震烈度：不超过8度G． 覆冰：重冰区，覆冰厚度10mmH． 污秽等级为Ⅲ级五、 技术参数1、 工作频率范围：40~500KHZ2、 耦合电容器容量（PF）：3300、3500、5000、6600、7500、8000、100003、 峰值包络功率：400W、600W、800W、1000W4、 线路侧阻抗：300Ω、400Ω5、 电缆侧阻抗：75Ω6、 回波衰耗：≥12dB或≥20dB7、 工作衰耗：≤1.3dB8、 谐波失真和交调产物电平皆比信号峰值小80 dB以上9、 工频水平：阻抗变换器主次线圈间耐压应能承受有效值为5000V的工频电压，一分钟无击穿或放电。
10、冲击耐压：整机输入端口经受6KV、1.2KV/50脉冲，正5次，负5次结合滤波器 1、概述 结合滤波器用于电力线载波通道中，串接在耦合电容器低压端和通信终端机之间，和耦合电容一起实现载波信号传输和工频电流的隔断适用于载波通信通道，能抵消耦合电容低压端对地的0－200pF杂散电容均可以使用于继电保护通道，在电缆侧输出端串接50000pF隔直电容1.1 采用标准为IEC481－1974GB7329－19981.2 适用于10至500千伏电力线载波系统1.3 耦合电容器容量3300pF－10000pF1.4 整机峰值包络功率为400W、600W、800W、1000W1.5 耦合方式分为相－地和相－相两种2、工作环境2.1 标准条件：适合户外使用，能在日光，雨，雾，冰雹，霜，冻，雪等环境中正常进行2.2 安装高度：安装点海拔高度不大于1000m2.3 环境温度：正常使用的环境温度应在－40 ℃ 和+45 ℃ 之间2.4 工频：输电线高压电的频率应在0和60Hz之间2.5 特殊要求：如用户对使用条件有特殊要求也可考虑3、技术参数3.1 耦合电容量（pF）：3300，3500，4500，5000，6600，7500，8000，100003.2 线路侧阻抗：3.2.1 JL－400－Y1：300，400欧姆选用。
3.2.2 JL－400－Y2：400欧姆3.2.3 JL－400－Y3：300欧姆3.3 电缆侧标称阻抗3.3.1 75欧姆3.4 工作衰耗小于1.3dB3.5 回波损耗大于12dB，或大于20dB3.6 谐波失真和交调产物电平均比信号峰值小于80dB以上3.7 工作水平：阻抗变换器主次线圈间耐压应能承受有效值为5000V的工频电压，1分钟无击穿或放电3.8 冲击耐压：整机输入端口经受6KV、1.2/50 μ s脉冲，正5次，负5次4、型号说明4.1 JL－400－5.0－Y1耦合电容为5000pF，线路阻抗300/400欧姆可选择的400W结合滤器，工作频带见表一4.2 JL－400－Y2耦合电容为3300至10000pF，线路阻抗400欧姆的通用型结合滤波器，工作频带见表二4.3 JL－400－Y3耦合电容为3300至10000pF，线路阻抗300欧姆的通用型结合滤波器，工作频带见表三电原理图5.1 电路见图6、相－相耦台结合滤波器 两个参数相同的结合滤波器和一个差接变换器组成相－相耦合结合滤波器JL－400－Y4，实现在两相线上传输同一个信号，增加通道的稳定性工作频带参照JL－400－Y1中对应耦合电容的品种。
相－相耦合结合滤波器分装在两个规格相同的方形铝外壳内，A盒内装有一台结合滤波器和一个差接变换器，B盒内只装一套结合滤波器装置，用一根高频电缆将A、B盒中的CJ点相连接，同时将标有GND的地线接，即可组成一套完整的相－相结合滤波器，A盒内有接终端设备的端口7、差接滤波器 结合滤波器电缆侧直接和差接网络的并联侧连接组成差接滤波器，JL－400－Y5实现诸如紧临频谱等高频桥路，其工作频带参照JL－400－Y1表二Y2型结合滤波器频带 耦合电容（ pF ）工作频带（ KHZ ）3300 88-500 3500 82-500 4500 70-500 5000 68-500 6600 50-500 7500 40-500 8000 40-500 10000 40-500 表三 Y3 型结合滤波器频带 耦合电容（ pF ）工作频带（ KHZ ）3300118-5003500110-500450090-500500086-500660058-500750048-500800048-5001000048-500。
