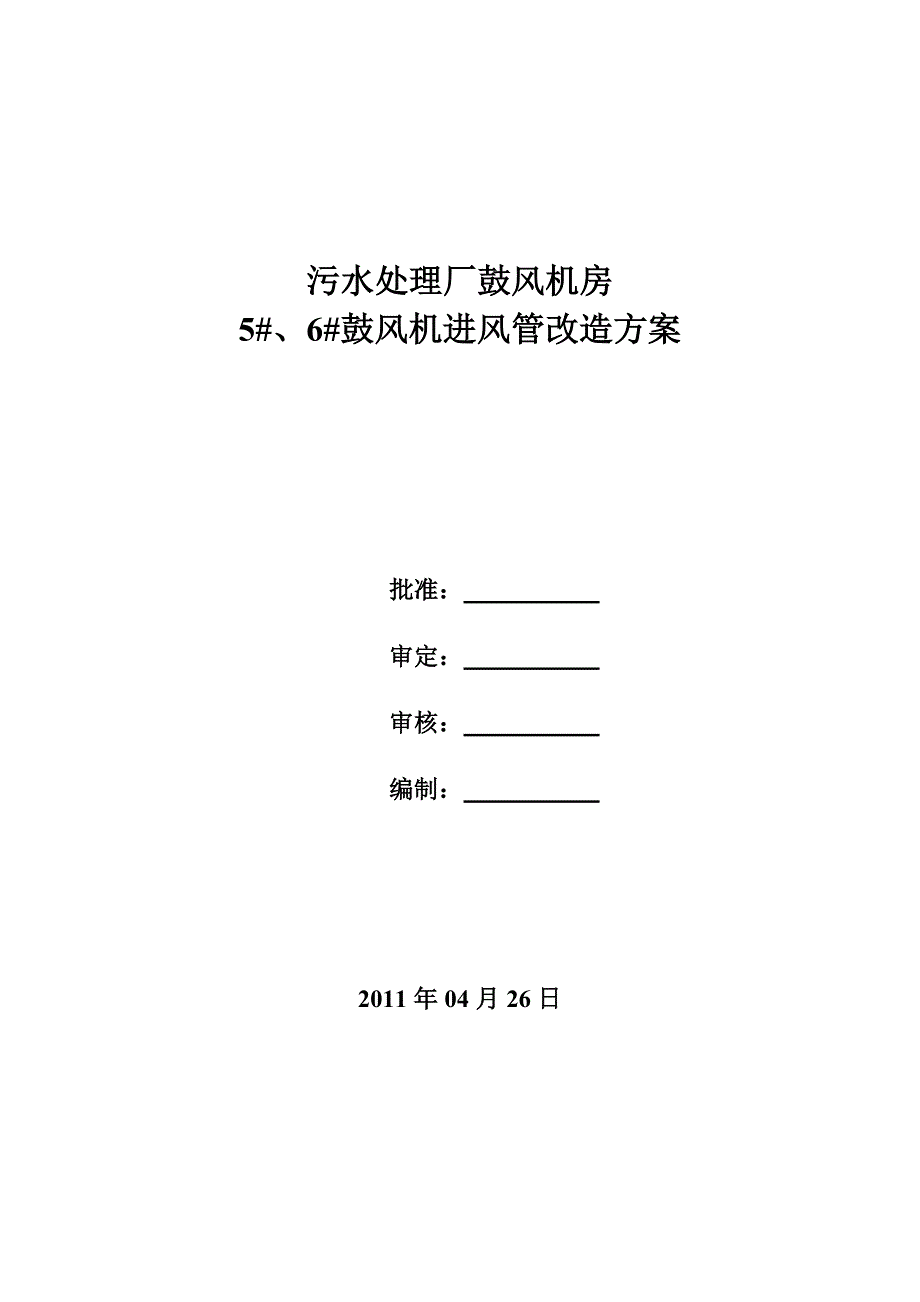

污水处理厂鼓风机房污水处理厂鼓风机房 5#、、6#鼓风机进风管改造方案鼓风机进风管改造方案批准：批准： 审定：审定： 审核：审核： 编制：编制： 2011 年年 04 月月 26 日日一、需求背景一、需求背景污水厂 A/O 改造项目新装 5#、6#鼓风机由于新建结构棚内环境温度较高，随着外界气温逐渐升高，结构棚内温度最高时已超过鼓风机进风环境温度要求，造成鼓风机及电机轴承温度偏高，影响鼓风机正常运行，使鼓风机工作效率降低，为降低新装 5#、6#鼓风机进风环境温度，特制订本方案，通过将 5#、6#鼓风机进风管高度升高，鼓风机进风管加垂直管段，进风消音器在新建结构棚上面，消音器上部安装防雨棚二、方案内容二、方案内容5#、6#鼓风机的进风管加 3.8 米 DN350 垂直管段，然后加 DN350 弯头管道引至新建结构棚侧， 5#、6#鼓风机进风消音器管段用原管道支架固定在墙壁上，鼓风机进风管消音器上部墙壁上安装防雨棚三、主要工程量三、主要工程量5#、6#鼓风机现有进风管拆除，含进风管消音器和过滤网，注意整个管道施注意整个管道施工过程中不得有任何异物掉入鼓风机进风口内，如因施工过程中有异物掉入鼓风工过程中不得有任何异物掉入鼓风机进风口内，如因施工过程中有异物掉入鼓风机内造成鼓风机运行时损坏或故障产生的责任全部由施工单位承担，机内造成鼓风机运行时损坏或故障产生的责任全部由施工单位承担，鼓风机进风口加装 3.8 米 DN350 垂直管段，然后安装 DN350 弯头，弯头朝向新建结构棚侧，结构棚上部墙壁上开孔直径 400mm，进风管出墙而出，消音器在结构棚上水浴空调上部位置，进风管消音器上部墙壁上安装防雨棚 2000*3000mm，防雨棚用 304不锈钢做骨架支撑，防雨棚材料为蓝色彩瓦，厚度 0.8mm，加装垂直进风管段刷2 遍防锈底漆，2 遍面漆，加装进风管面漆颜色和原进风管同色。
施工完成后墙面原鼓风机进风管孔洞封堵，鼓风机房内墙面恢复，乳胶漆同原墙色5#、6#鼓风机进风管改造管道施工所需主要材料：序 号名称规格单位数量备注1法兰DN350，PN1.0个82螺纹碳钢管DN350，壁厚 6mmm83镀锌螺栓M22*100mm，每副配 2 平垫，1 弹垫，1 螺母副484石棉垫DN350个4自制5膨胀螺栓M12*105项16蓝色彩瓦2000mm×3000mm,0.8mm 厚块27不锈钢方通(304)50mm×30mm,0.2mm 厚米20自制彩瓦支撑架8施工要求：施工要求：法兰、管道需要除锈 2 遍防锈底漆，2 遍面漆与原进风管同色，管道施工过程中不得有任何异物（焊渣等）掉入鼓风机内，施工过程不得损坏原有管道、电缆等管线；施工过程做好施工安全措施，遵守污水厂管理制度，每天及时清理鼓风机房内施工垃圾附图： 5#、6#鼓风机进风管改造平面布置图5#、6#鼓风机进风管改造 A-A 剖面图。
